1.8 मी / एस औद्योगिक शेकर टेबल, 10000 एन कंपन परीक्षण उपकरण
Product Details
| साइन बल: | 10000N | रफ़्तार: | 1.8 मी/से |
|---|---|---|---|
| विस्थापन: | 51 मिमी | आवृत्ति: | 3~3000 हर्ट्ज |
| लोड हो रहा है: | 270 किग्रा | त्वरण: | 100जी |
| आर्मेचर: | 240 मिमी | ||
| प्रमुखता देना |
10000N औद्योगिक प्रकार के बरतन तालिका,1.8 m / s औद्योगिक प्रकार के बरतन तालिका,10000N कंपन परीक्षण उपकरण है |
||
Product Description
ईएस-10 एक उच्च-प्रदर्शन इलेक्ट्रोडायनामिक कंपन शेकर है जिसे मांग वाले औद्योगिक परीक्षण वातावरण के लिए डिज़ाइन किया गया है। डबल-मैग्नेटिक सर्किट संरचना, स्व-उत्पन्न कंकाल क्रिया वृत्त, वायुजनित समर्थन, और रैखिक मार्गदर्शन के साथ सटीक रोलर बेयरिंग की विशेषता वाला यह सिस्टम विश्वसनीय तीन-अक्ष साइनसोइडल और ब्रॉडबैंड रैंडम कंपन परीक्षण प्रदान करता है। यह राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण और घरेलू उपकरण उद्योगों में व्यापक रूप से लागू होता है।
ईएस-10 तकनीकी डेटाशीट डाउनलोड करें (पीडीएफ)
- रेटेड बल: साइन बल 10000N; रैंडम बल 10000N; शॉक बल 20000N
- आवृत्ति रेंज: 3Hz से 3000Hz — निश्चित आवृत्ति, आगे-पीछे स्वीप, साइन, रैंडम और शॉक मोड
- स्वीप-फ्रीक्वेंसी मोड: लीनियर, लॉगरिदमिक, आगे-पीछे स्वीप, निश्चित आवृत्ति
- स्वीप-फ्रीक्वेंसी टाइम्स: 1 से 32767
- स्वीप-फ्रीक्वेंसी टाइम: निश्चित आवृत्ति / एकल 1–3600 मिनट; स्वीप-फ्रीक्वेंसी वक्र प्रदर्शित किए जा सकते हैं
- अधिकतम त्वरण: 1000 m/s² (गैर-लोड)
- अधिकतम गति: 1.8 m/s
- अधिकतम विस्थापन: 51 मिमी पी-पी (गैर-लोड), डबल पीक
- प्रभाव विस्थापन: 51 मिमी
- चल कॉइल का वजन: 14 किग्रा
- कंपन तरंग: साइन, रैंडम, शॉक

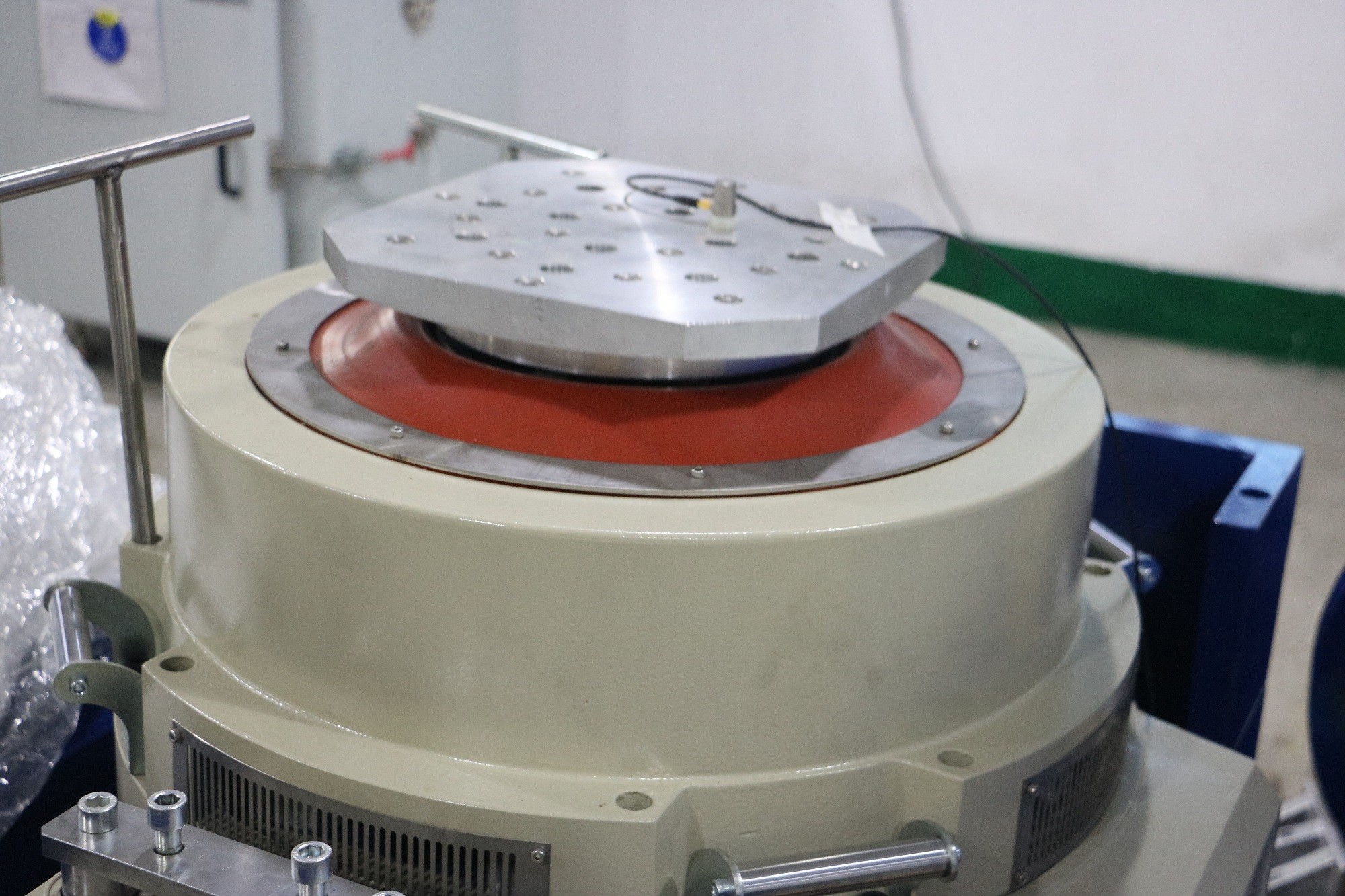

- चल कॉइल का व्यास: φ240 मिमी
- कंपन प्रणाली आयाम: W1060 × H750 × D845 मिमी
- कंपन प्रणाली वजन: 960 किग्रा

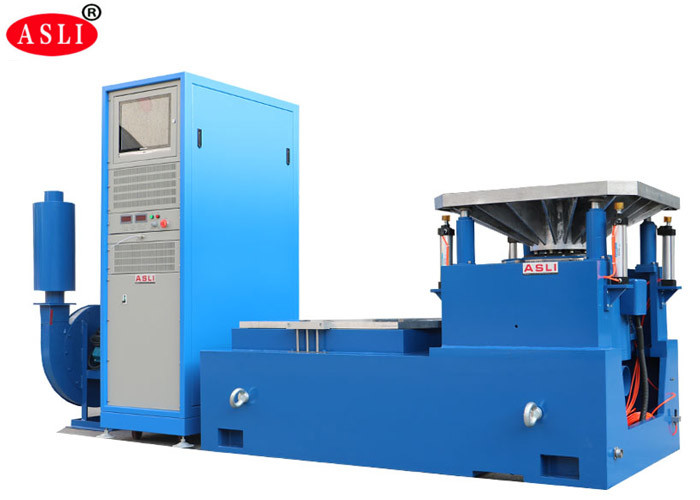

- टेबल कॉन्फ़िगरेशन: 600 मिमी × 600 मिमी वर्टिकल एक्सपैंडर और 600 मिमी × 600 मिमी हॉरिजॉन्टल स्लिप टेबल
| मॉडल | रेटेड साइन बल (N) | रेटेड रैंडम बल (N) | आवृत्ति रेंज (Hz) | रेटेड त्वरण (m/s²) | रेटेड गति (m/s) | रेटेड विस्थापन (पी-पी) मिमी | अधिकतम लोडिंग (किग्रा) | चल कॉइल (किग्रा) | चल कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ईएस-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ईएस-6ए | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ईएस-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ईएस-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ईएस-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ईएस-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ईएस-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ईएस-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ईएस-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
- कंपन जनरेटर — 1 सेट
- कंपन नियंत्रक — 1 सेट
- संचार कनेक्शन चैंबर — 1 सेट
- डीए-10 पावर एम्पलीफायर — 1 सेट
- उत्तेजना शक्ति — 1 पीसी
- ड्राइवर सॉफ्टवेयर — 1 सेट
- कूलिंग सिस्टम — 1 सेट
- औद्योगिक कंप्यूटर — 1 सेट
- कलर प्रिंटर — 1 सेट (वैकल्पिक)
- त्वरण सेंसर (आउटपुट लाइन सहित) — 1 पीसी
- कंपन फिक्स्चर — 1 सेट (वैकल्पिक, परीक्षण नमूने के अनुसार)

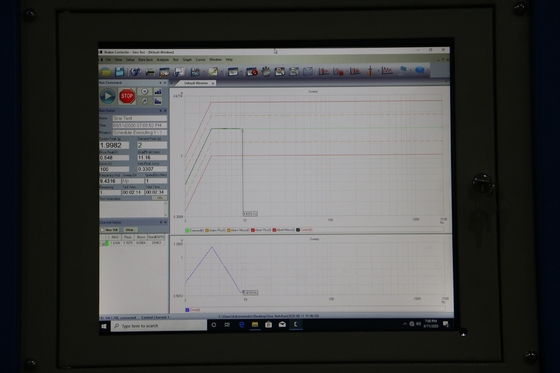

कंपन नियंत्रक हमारी कंपनी का नवीनतम डिज़ाइन है, जो एक अंतरराष्ट्रीय स्तर पर उन्नत वितरित सिस्टम आर्किटेक्चर को अपनाता है। इसका मुख्य टीआई से नवीनतम टीएमएस320 श्रृंखला 32-बिट फ्लोटिंग-पॉइंट हाई-स्पीड प्रोसेसर है। परीक्षण रिपोर्ट स्वचालित रूप से वर्ड प्रारूप में उत्पन्न होती हैं। परीक्षण के दौरान या बाद में, रिपोर्ट को संपादित किया जा सकता है और फिर स्वचालित रूप से या मैन्युअल रूप से उत्पन्न किया जा सकता है।
- उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिज़ाइन किया गया डायनामिक सर्कल कंकाल।

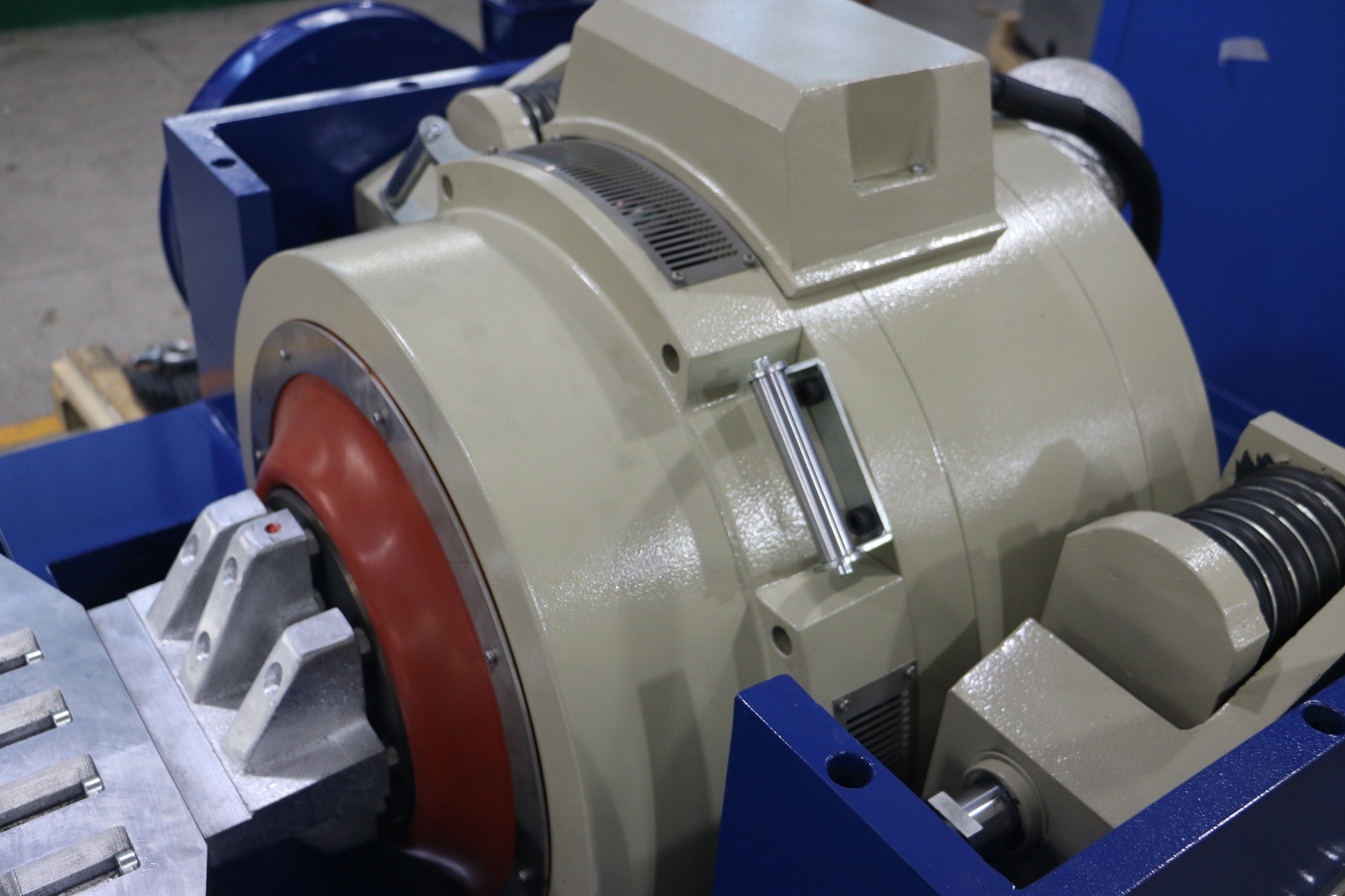

- कम चुंबकीय प्रवाह रिसाव, कॉम्पैक्ट संरचना और तर्कसंगत लेआउट के साथ दो-चुंबकीय सर्किट डिजाइन।
- रॉकर रॉड रोलर बेयरिंग सीधे और आयात-उन्मुख समग्र बॉडी कठोरता अभिविन्यास के साथ, उत्कृष्ट विलक्षण भार क्षमता प्रदान करते हैं।
- हार्मोन उपयोग के लिए समर्पित ट्रूनियन आइसोलेशन फाउंडेशन, सुविधाजनक मोबाइल इंस्टॉलेशन प्रदान करता है।
- चल प्रणाली में उन्नत तकनीक डायनामिक सर्कल की उच्च विश्वसनीयता सुनिश्चित करती है।
- नई डक्ट डिजाइन शीतलन प्रभाव को बढ़ाती है।
- छोटे गुब्बारे के साथ बेयरिंग की स्थिर कठोरता और गतिशील कठोरता, कंपन तालिका बेयरिंग क्षमता को बढ़ाती है और कम-आवृत्ति प्रदर्शन में सुधार करती है।
Product Highlights
ES-10 औद्योगिक शेकर टेबल 10000N साइन बल, 1.8m/s गति, 51mm विस्थापन, 270kg भार, 3-3000Hz प्रदान करता है। उन्नत दोहरे चुंबकीय सर्किट, एक्स/वाई/जेड तीन-अक्ष परीक्षण, एयर कूलिंग और प्रोग्रामयोग्य नियंत्रक एयरोस्पेस, ऑटोमोटिव और इलेक्ट्रॉनिक्स अनुप्रयोगों के लिए विश्वसनीय, कुशल कंपन परीक्षण सुनिश्चित करते हैं।
