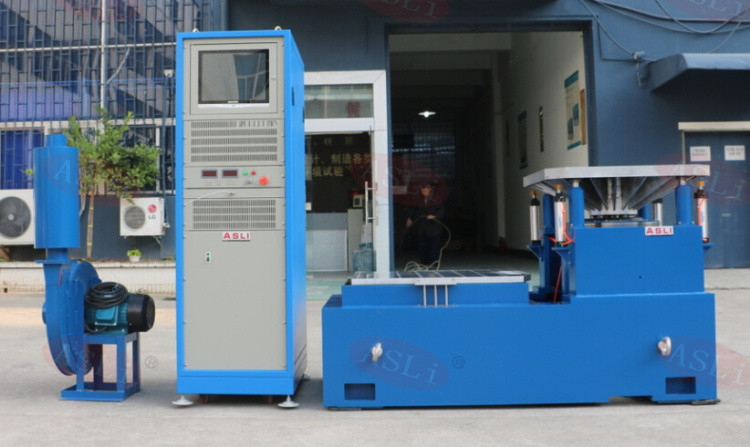

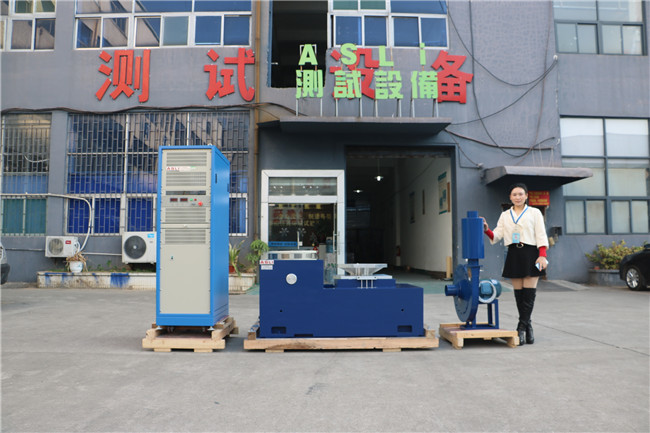

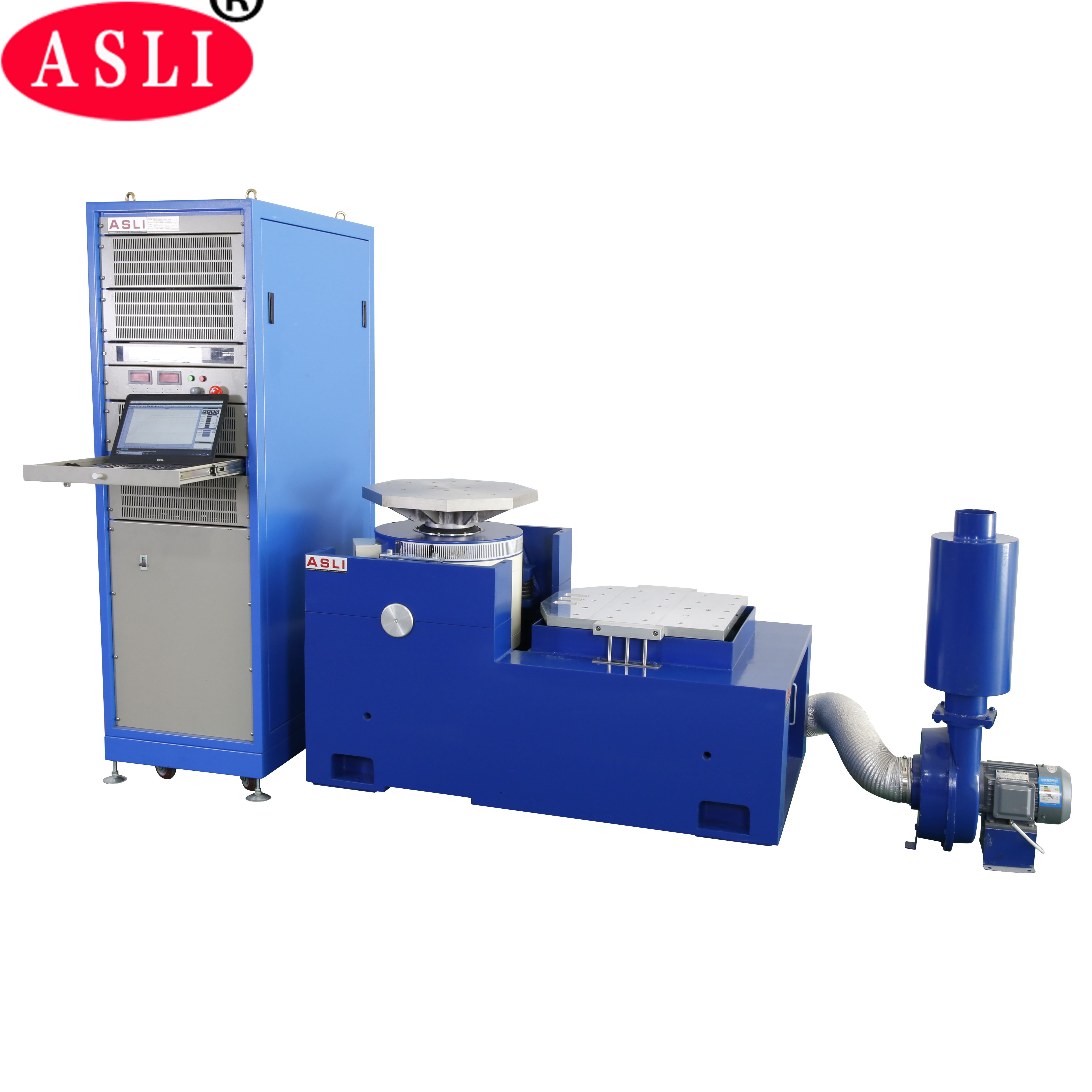

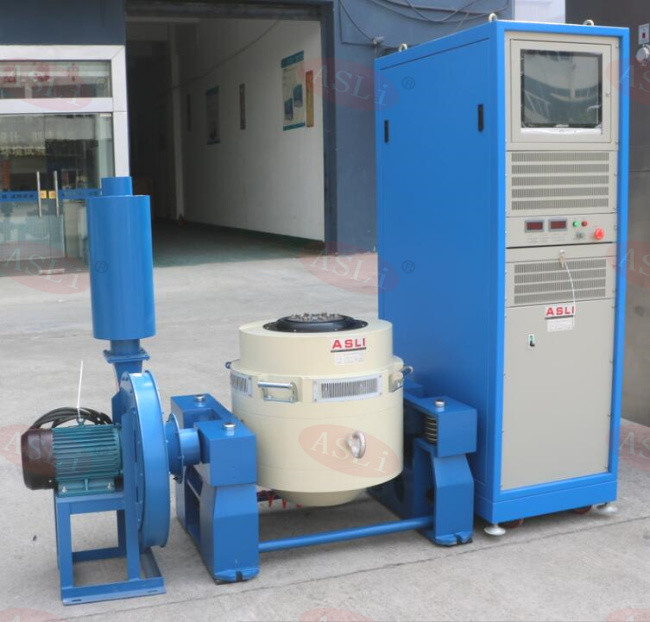

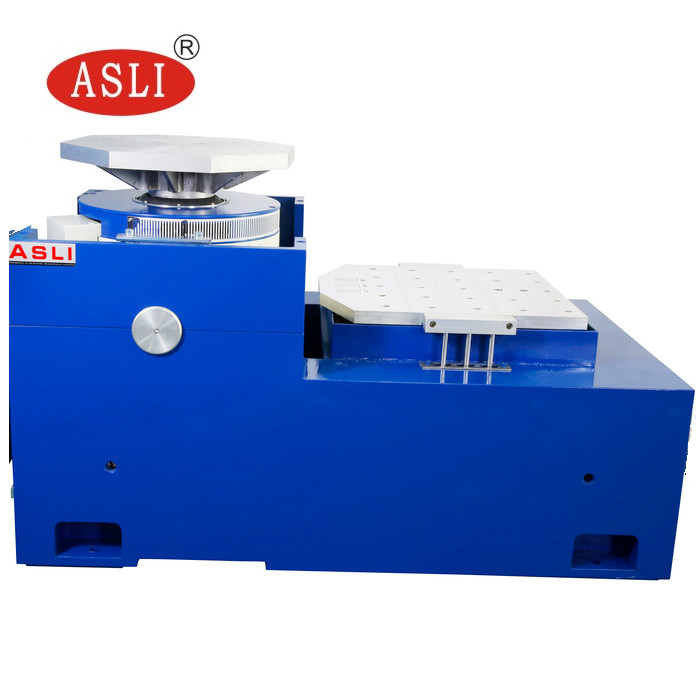

25 मिमी विस्थापन के साथ सर्किट बोर्ड ऑटोमोबाइल 3500HZ कंपन तालिका परीक्षण उपकरण
Product Details
| साइन बल: | 6000N | रफ़्तार: | 1.8 मी/से |
|---|---|---|---|
| विस्थापन: | 25 मिमी | आवृत्ति: | 3~3500HZ |
| लोड हो रहा है: | 180 किलो | त्वरण: | 100जी |
| आर्मेचर: | 450 मिमी | ब्रांड: | एस्ली |

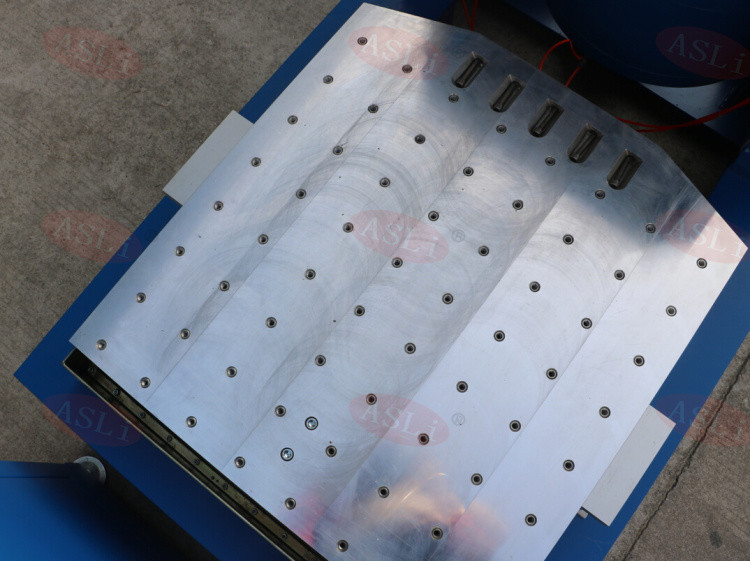

| टेबल का आकार: | 500x500 मिमी | ||
| प्रमुखता देना |
ऑटोमोबाइल कंपन तालिका परीक्षण उपकरण,3500HZ कंपन परीक्षण उपकरण,25 मिमी विस्थापन कंपन तालिका |
||
Product Description
इलेक्ट्रो-डायनामिक कंपन परीक्षण प्रणाली का व्यापक रूप से रक्षा, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, ऑटोमोटिव और घरेलू उपकरण उद्योगों में उपयोग किया जाता है। यह उपकरण प्रारंभिक दोषों की खोज, वास्तविक कार्य परिस्थितियों का अनुकरण करने और संरचनात्मक शक्ति परीक्षण करने के लिए डिज़ाइन किया गया है। इसकी विस्तृत अनुप्रयोग श्रृंखला उल्लेखनीय और विश्वसनीय परीक्षण परिणाम प्रदान करती है।
सिस्टम साइन वेव, एफएम, स्वीप, प्रोग्रामेबल, फ्रीक्वेंसी मल्टीप्लायर, लॉगरिथम, अधिकतम त्वरण, आयाम मॉड्यूलेशन और टाइम कंट्रोल मोड का समर्थन करता है। इसमें सरल निश्चित त्वरण और निश्चित आयाम सेटिंग्स के साथ पूर्ण-कार्य कंप्यूटर नियंत्रण की सुविधा है। उपकरण ने 3 महीने के परीक्षण के लिए निरंतर विफलता-मुक्त संचालन किया है, जो स्थिर प्रदर्शन और विश्वसनीय गुणवत्ता सुनिश्चित करता है।
| वस्तु | विवरण |
|---|---|
| साइन बल | 5.88 केएन |
| शॉक फोर्स | 11.76 केएन |
| आवृत्ति रेंज | 5–3000 हर्ट्ज |
| विस्थापन | 51 मिमी |
| अधिकतम वेग | 2 मीटर/सेकंड |
| अधिकतम त्वरण | 981 मीटर/सेकंड² (लोडिंग के बिना) |
| आर्मेचर व्यास | 200 मिमी |
| अनुमत लोड टॉर्क | >300 एन•एम |
| प्रभावी आर्मेचर द्रव्यमान | 6 किग्रा |
| अधिकतम लोड क्षमता | 100 किग्रा |
| चुंबकीय रिसाव | ≤1 एमटी |
| अक्षीय कंपन अलगाव आवृत्ति | <3 हर्ट्ज |
| लोड अटैचमेंट | 16 स्टेनलेस स्टील एम8 इंसर्ट |
| आयाम (एल×डब्ल्यू×एच) | 850 × 665 × 760 मिमी |
| लगभग वजन | 990 किग्रा |
ऑटोमोबाइल बैटरी EN50604 IEC62133 UN38.3 प्रयोगशाला परीक्षण के लिए कंपन परीक्षण बेंच
| मॉडल | रेटेड साइन फोर्स (एन) | रेटेड रैंडम फोर्स (एन) | आवृत्ति रेंज (हर्ट्ज) | रेटेड त्वरण (मी/से²) | रेटेड गति (मी/से) | रेटेड विस्थापन (पी-पी) मिमी | अधिकतम लोडिंग (किग्रा) | मूविंग कॉइल (किग्रा) | मूविंग कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ईएस-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ईएस-6ए | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ईएस-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ईएस-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ईएस-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ईएस-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ईएस-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ईएस-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ईएस-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
- उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिज़ाइन किया गया डायनामिक सर्कल कंकाल।
- कम चुंबकीय प्रवाह रिसाव, कॉम्पैक्ट संरचना और तर्कसंगत लेआउट के साथ दो-चुंबकीय सर्किट डिजाइन।
- रॉकर रॉड रोलर बेयरिंग, जो सीधे और आयात-उन्मुख समग्र बॉडी कठोरता अभिविन्यास के साथ, उत्कृष्ट विलक्षण भार क्षमता प्रदान करते हैं।
- कंपन अलगाव के लिए समर्पित ट्रूनियन अलगाव फाउंडेशन, सुविधाजनक मोबाइल स्थापना के साथ।
- मूविंग सिस्टम में उन्नत तकनीक डायनामिक सर्कल की उच्च विश्वसनीयता सुनिश्चित करती है।
- नई डक्ट डिजाइन शीतलन प्रभाव को बढ़ाती है।
- छोटे गुब्बारे प्रभाव के साथ असर की स्थिर कठोरता और गतिशील कठोरता, कंपन तालिका असर क्षमता को बढ़ाती है और कम-आवृत्ति प्रदर्शन में सुधार करती है।
Product Highlights
एएसएलआई इलेक्ट्रो-डायनामिक कंपन परीक्षण प्रणाली: 6000N साइन बल, 3~3500HZ, 25 मिमी विस्थापन, 180 किलो भार। सर्किट बोर्ड और ऑटोमोबाइल परीक्षण के लिए आदर्श। स्थिर, विश्वसनीय, कंप्यूटर-नियंत्रित, कस्टम विकल्पों के साथ।
