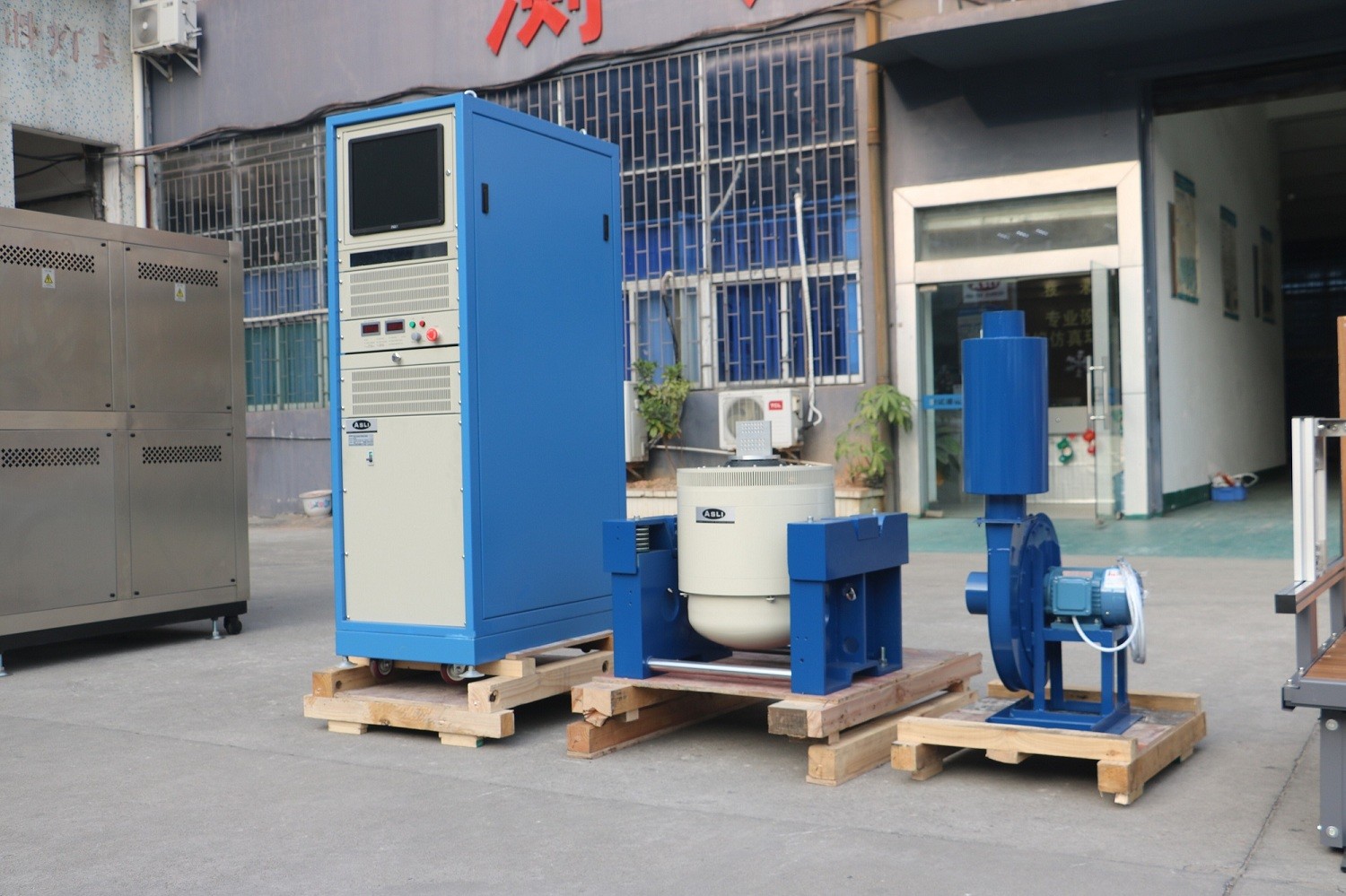

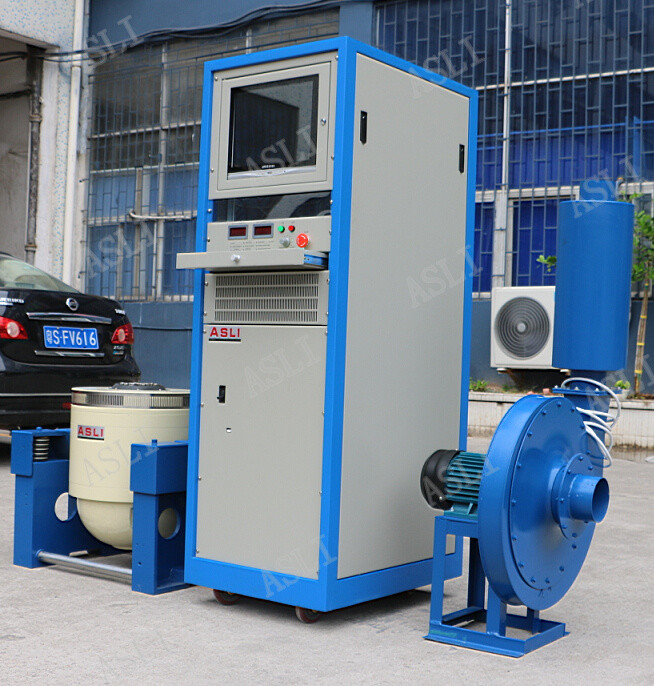

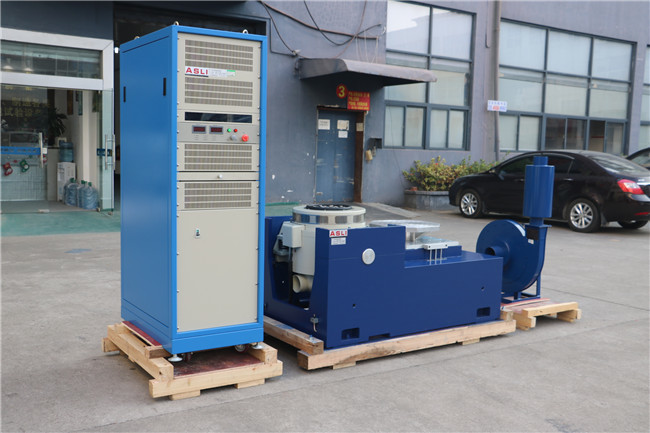

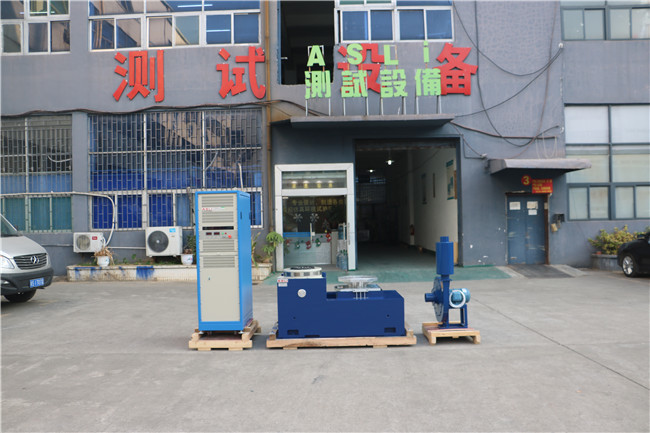

इलेक्ट्रोडायनामिक प्रकार की उच्च आवृत्ति शेकर टेबल उच्च आवृत्ति शेकर परीक्षण मशीन
अनुप्रयोग:
हम इलेक्ट्रोडायनामिक हाई फ़्रीक्वेंसी वाइब्रेशन टेस्टर / हाई-फ़्रीक्वेंसी वाइब्रेशन थकान टेस्टर श्रृंखला उत्पादों के निर्माता हैं, जिन्होंने 'डबल-मैग्नेटिक सर्किट स्ट्रक्चर', 'सेल्फ-जेनरेटेड स्केलेटन एक्शन सर्कल्स', 'एयरबोर्न सपोर्ट एंडrsquo; और 'रोलर बेयरिंग और लीनियर गाइडेंस', 'ट्रूनियन आइसोलेशन एंडrsquo; उन्नत आधुनिक तकनीक और विशेष तकनीक को अपनाया है, जिसे X, Y, Z तीन-अक्ष साइनसोइडल कंपन परीक्षण और ब्रॉडबैंड रैंडम कंपन परीक्षण में पूरा किया जा सकता है, जिसे क्लासिकल (आधा - साइन, ट्रेपेज़ॉइडल, सॉ टूथ वेव) पल्स और शॉक रिस्पॉन्स स्पेक्ट्रम परीक्षण द्वारा पूरा किया जाना है। इन उत्पादों का व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरणों, संचार, घरेलू उपकरणों और अन्य क्षेत्रों में उपयोग किया जाता है।
इलेक्ट्रोडायनामिक प्रकार की उच्च आवृत्ति शेकर टेबल उच्च आवृत्ति शेकर परीक्षण मशीन विशेषताएं:
1. अच्छी तरह से डिज़ाइन किया गया डायनेमिक सर्कल स्केलेटन, जिसमें उच्च चरण अक्षीय अनुनाद आवृत्ति है।
2. दो-चुंबकीय सर्किट, चुंबकीय प्रवाह रिसाव कम, कॉम्पैक्ट संरचना और तर्कसंगत।
3. रॉकर रॉड रोलर बेयरिंग सीधे और आयात-उन्मुख समग्र शरीर कठोरता अभिविन्यास, सनकी भार क्षमता।
4. ट्रूनियन आइसोलेशन फाउंडेशन हार्मोन उपयोग के लिए समर्पित है, मोबाइल सुविधा की स्थापना।
5. डायनेमिक सर्कल की उच्च विश्वसनीयता सुनिश्चित करने के लिए सिस्टम के चारों ओर उन्नत तकनीक।
6. नई वाहिनी डिजाइन और शीतलन प्रभाव को बढ़ाएं।
7. असर का स्थैतिक कठोरता, गतिशील कठोरता छोटा गुब्बारा, कंपन तालिका क्षमता बढ़ाना, कम आवृत्ति प्रदर्शन में सुधार।
2-1 तकनीकी पैरामीटर
(1) रेटेड बल: साइन बल 3000N; यादृच्छिक बल 3000N; सदमे बल 6000N;
(2) आवृत्ति रेंज: 3Hz से 3500Hz, निश्चित आवृत्ति, आगे और पीछे स्वीप, साइन, यादृच्छिक, सदमे
(3) स्वीप-फ़्रीक्वेंसी मोड: रैखिक, लॉगरिदमिक, आगे और पीछे स्वीप, निश्चित आवृत्ति
(4) स्वीप-फ़्रीक्वेंसी टाइम्स: 1 से 32767
(5) स्वीप-फ़्रीक्वेंसी समय: निश्चित आवृत्ति/एकल 1-3600 मिनट, स्वीप-फ़्रीक्वेंसी वक्र प्रदर्शित किए जा सकते हैं।
(6) अधिकतम त्वरण ;1000m/s2 (गैर भार)
(7) अधिकतम गति: 1.6m/s
(8) अधिकतम विस्थापन: 25mmp-p (गैर भार), डबल पीक
(9) प्रभाव विस्थापन: 25 मिमी
(10) मूविंग कॉइल का वजन: 3.5 किलो
(11) कंपन दिशाएं: ऊर्ध्वाधर
(12) कंपन तरंग: साइन, यादृच्छिक, सदमे

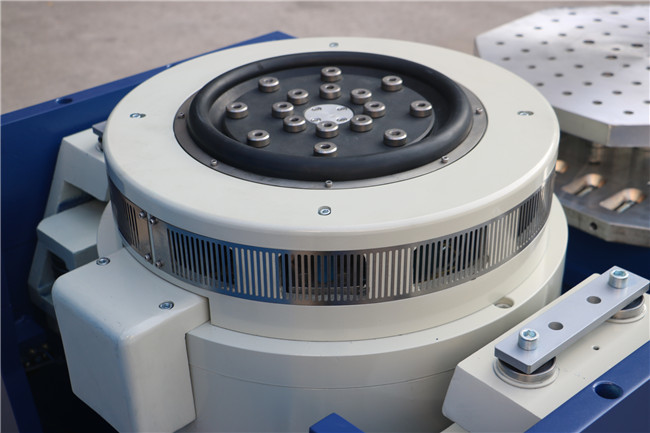

(13) मूविंग कॉइल का व्यास: Φ150mm
(14) कंपन सिस्टम आयाम: W750xH599xD680 mm
(15) कंपन सिस्टम वजन: 490KG
कंपन प्रणाली के बारे में
(1) उच्च चुंबकीय क्षेत्र की तीव्रता सुनिश्चित करने और प्रवाह रिसाव को कम करने के लिए डबल चुंबकीय सर्किट संरचना;
विशेष डीगॉसिंग संरचना 1 mt से नीचे प्रवाह रिसाव को कम कर सकती है
(2) विक्षेपण भार के मजबूत प्रतिरोध के लिए यू-प्रकार का स्प्रिंग, रोलर्स और लीनियर बेयरिंग
(3) कंपन अलगाव के लिए एयर स्प्रिंग का उपयोग किया जाता है; भारी भार के साथ भी कंपन प्रणाली स्थिर रूप से काम करती है;
विशेष नींव की आवश्यकता नहीं है
(4) कंपन परीक्षक के अधिक-थर्मल, अधिक-भार, अधिक-वर्तमान, अधिक-वोल्टेज और
अधिक-विस्थापन के लिए सुरक्षा उपकरण प्रदान किए जाते हैं;
अधिक-वोल्टेज, कम-वोल्टेज, चरण की कमी के लिए विद्युत नेटवर्क सुरक्षा उपकरण;
ड्राइव पावर, वर्तमान-सीमित , सॉफ्ट-स्टार्ट, ओवर-टेम्परेचर, शॉर्ट-करंट, मॉड्यूल फॉल्ट प्रोटेक्टिंग
(5) साइन, रैंडम, प्रभाव पर्यावरण परीक्षण पूरा कर सकते हैं
(6) इस सिस्टम को वोल्टेज में उतार-चढ़ाव के लिए बहुत कम आवश्यकता होती है, ≤±10% ठीक है
(7) इस सिस्टम को ग्राउंडिंग प्रतिरोध के लिए बहुत कम आवश्यकता होती है, ≤4Ω ठीक है
(8) उच्च विश्वसनीयता, विशेष रूप से लंबे समय तक चलने के लिए उपयुक्त
इलेक्ट्रोडायनामिक हाई फ़्रीक्वेंसी वाइब्रेशन टेस्टर तकनीकी पैरामीटर:
| मॉडल |
रेटेड साइन बल (N) |
रेटेड रैंडम बल (N) |
आवृत्ति रेंज (Hz) |
रेटेड त्वरण (m/s2) | रेटेड गति(m/s) |
रेटेड विस्थापन (p-p)mm |
अधिकतम लोडिंग (Kg) | मूविंग कॉइल(Kg) |
का आयाम मूविंग कॉइल(mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

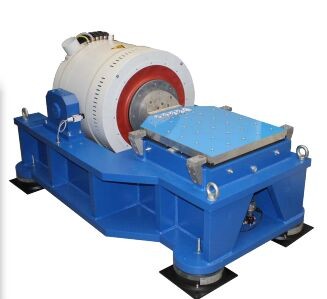

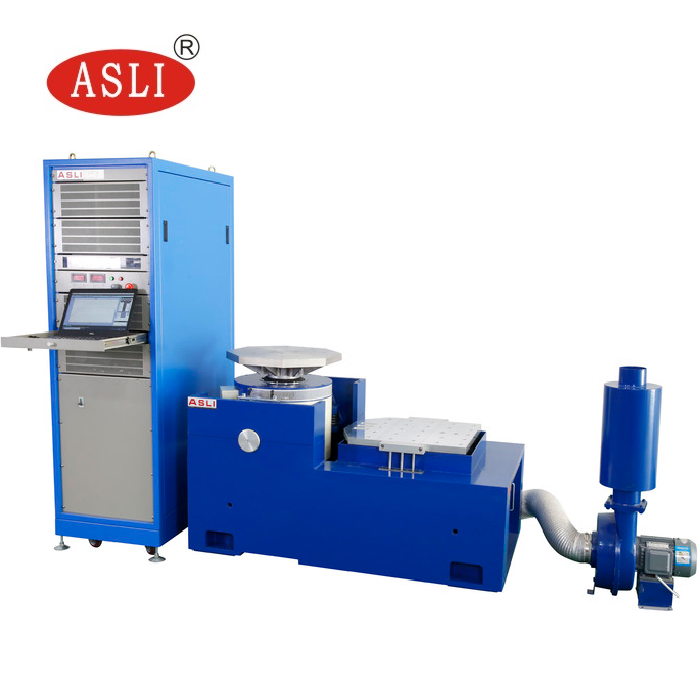

क्षैतिज स्टैंड विशेषताएं:
1. उच्च त्वरण और कार्यशील आवृत्ति का एहसास करने के लिए छोटे लोडिंग बेंच के भीतर, पूरी मशीन बेंच की लोडिंग क्षमता और प्रदर्शन में सुधार करने के लिए।
2. क्षैतिज बेंच और कंपन बेंच अभिन्न प्रकार के हैं, जिसमें सही संरचना, स्थापित करने और समायोजित करने की सुविधा है।
3. स्थैतिक दबाव ट्रैक, वी-आकार, ढलान-प्रतिरोधी और पूर्वाग्रह-लोडिंग प्रतिरोधी की क्षमता के साथ।
अंतर्निहित तेल पंप, अच्छी संरचना और आसान संचालन।
क्षैतिज विस्तारक के तकनीकी पैरामीटर:
| मॉडल | बेंच का आकार (मिमी) | आवृत्ति रेंज (Hz) | मूविंग पार्ट्स का वजन (किलो) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
ऊर्ध्वाधर विस्तारित-बेंच विशेषताएं:
VT ऊर्ध्वाधर विस्तारित-बेंच और निर्दिष्ट क्लैंप, सटीक गणना, विस्तृत डिजाइन, यह सुनिश्चित करने के लिए कि ग्राहक सही संरचना, उच्च गुणवत्ता वाली सामग्री के अनुसार सर्वोत्तम प्रदर्शन प्राप्त करे
और कारीगरी।
ऊर्ध्वाधर विस्तारक के तकनीकी पैरामीटर:
| मॉडल | वजन (किलो) | अधिकतम आवृत्ति (Hz) | बेंच का आकार |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (गोल बेंच) | 220 | 350 | Φ1200 |
यदि आपके पास के बारे में कोई भी सापेक्ष पूछताछ हैइलेक्ट्रोडायनामिक हाई फ़्रीक्वेंसी मैकेनिकल टेस्टिंग मशीन वाइब्रेशन थकान टेस्टर, कृपया मुझसे संपर्क करने में संकोच न करें।
