ईएस-3 उच्च आवृत्ति ऊर्ध्वाधर विद्युत गतिज कंपन शेकर MIL-STD-810F मानक
Product Details
| कंपन दिशा: | ऊर्ध्वाधर | त्वरण: | 100 ग्राम |
|---|---|---|---|
| चलती कुंडल वजन: | 3.5 किग्रा | आवृत्ति: | 5 हर्ट्ज ~ 3500 हर्ट्ज |
| प्रयोग: | उच्च आवृत्ति कंपन परीक्षण | मानक: | MIL-STD-810F, MIL-STD-883E |
| प्रमुखता देना |
ऊर्ध्वाधर इलेक्ट्रोडायनामिक वाइब्रेशन शेकर,MIL-STD-810F इलेक्ट्रोडायनामिक कंपन शेकर,MIL-STD-810F उच्च आवृत्ति कंपन शेकर |
||
Product Description
कंपन परीक्षण प्रणाली मुख्य रूप से उत्पाद कंपन और झटके वातावरण परीक्षण, पर्यावरण तनाव स्क्रीनिंग, और विश्वसनीयता परीक्षण के लिए प्रयोग किया जाता है।विद्युत चुम्बकीय कंपन परीक्षक बैटरी से संबंधित परीक्षण मानकों के पूर्ण अनुपालन में डिज़ाइन किया गया हैयह कंपन तालिका पर बैटरी या बैटरी पैक को सुरक्षित करके और निर्धारित आवृत्ति, त्वरण, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति, गति आदि।और तीन पारस्परिक रूप से लंबवत धुरी के साथ विस्थापनपरीक्षण के दौरान, बैटरी के नमूने को रिसाव, क्षमता खोना, टूटना, आग लगना या विस्फोट नहीं करना चाहिए।
| अधिकतम सीनस उत्तेजना बल | 300 किलोग्राम प्रति घंटे की चोटी | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| अधिकतम यादृच्छिक कंपन बल | 300 किलोग्राम | ||||||||
| अधिकतम झटका कंपन बल | 600 किलोग्राम प्रति घंटे की चोटी | ||||||||
| आवृत्ति सीमा | डीसी ~ 4000 हर्ट्ज | ||||||||
| अधिकतम विस्थापन | 25 मिमी पीपी (पीक से पीक) | ||||||||
| अधिकतम गति | 1.6 मी/सेकंड | ||||||||
| अधिकतम त्वरण | 100 G (980 m/s2) | ||||||||
| प्रथम प्रतिध्वनित आवृत्ति | 2500 Hz | ||||||||
| अधिकतम भार और त्वरण (F = M·A) |
|
||||||||
| अधिकतम भार | 120 किलो | ||||||||
| कंपन पृथक्करण आवृत्ति | 2.5 Hz | ||||||||

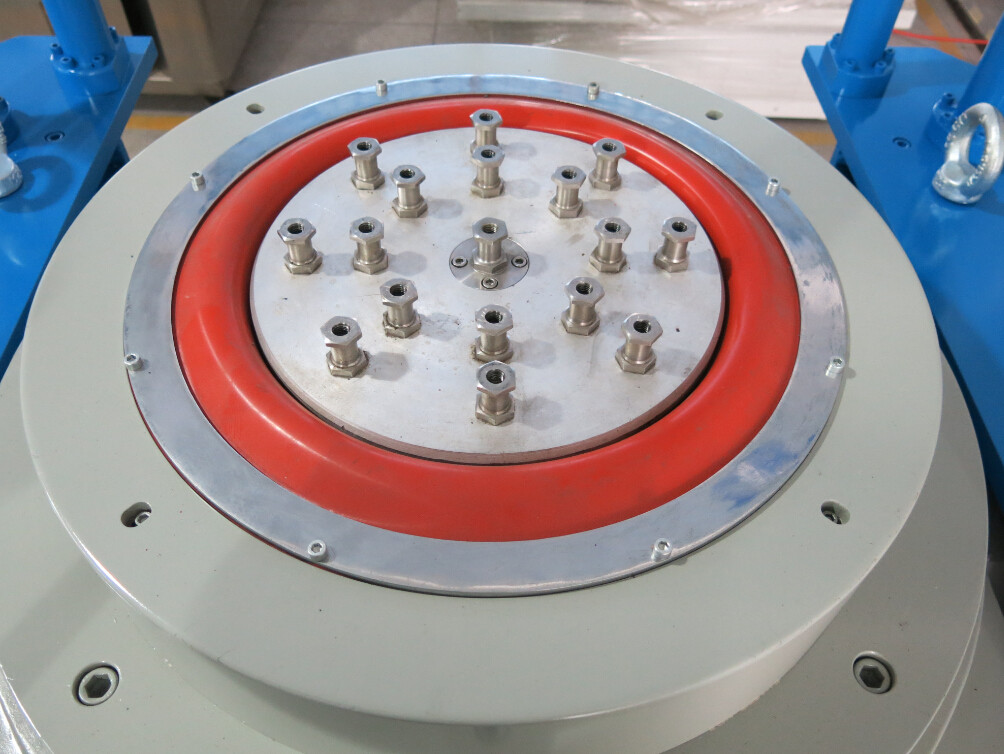

| चलती कॉइल का व्यास (कामकाजी मेसा व्यास) | 150 मिमी | ||||||||
| चलती कॉइल का भार | 3 किलो | ||||||||
| अधिकतम भार (चलती कॉइल) | 50 किलो | ||||||||
| मेसा स्क्रू | 13 × एम8 | ||||||||
| चुंबकीय प्रवाह रिसाव | < 10 गाउस | ||||||||
| आयाम | 750 मिमी × 560 मिमी × 670 मिमी (ऊर्ध्वाधर मशीन) | ||||||||
| वजन | लगभग 460 किलो |
| आउटपुट शक्ति | 4 केवीए |
|---|---|
| आउटपुट वोल्टेज | 100 वी |
| आउटपुट करंट | 30 ए |
| एसएनआर (सिग्नल-शोर अनुपात) | ≥ 65 डीबी |
| हार्मोनिक विकृति (प्रतिरोध भार) | < 1.0% |
| आउटपुट वोल्टेज माप त्रुटि | ≤ 5% |
| आउटपुट धारा माप त्रुटि | ≤ 5% |
| आउटपुट करंट क्रीम फैक्टर | ≥ 3 |
| डीसी स्थिरता | आउटपुट पर शून्य बहाव ≤ 50 mV / 8 h |
| आवृत्ति प्रतिक्रिया (53500 हर्ट्ज) | ± 3 डीबी |
| पावर एम्पलीफायर के आयाम | 720 mm × 545 mm × 1270 mm |
| वजन | 230 किलो |
| कार्य | तापमान, हवा का दबाव, विस्थापन, ओवर-वोल्टेज, ओवर-करंट, इनपुट-अंडर-वोल्टेज, बाहरी दोष, नियंत्रण बिजली की आपूर्ति, तर्क, और अभाव-समान इनपुट सुरक्षा। |
|---|
- यूएल 1642:2012 लिथियम बैटरी के लिए मानक
- यूएल 2054:2012 घरेलू और वाणिज्यिक बैटरी
- UN38.3 (2012) भाग 3 खतरनाक माल के परिवहन के लिए प्रस्तावः परीक्षण और मानक मैनुअल
- आईईसी 62133:2012 क्षारीय या अम्लीय इलेक्ट्रोलाइट युक्त बैटरी और बैटरी पैक के लिए सुरक्षा आवश्यकताएं
- आईईसी 62281:2004 लिथियम बैटरी और बैटरी के परिवहन में सुरक्षा आवश्यकताएं
- आईईसी 60086:2007 ️ गैल्वानिक सेल भाग 4: लिथियम आयन बैटरी की सुरक्षा आवश्यकताएं
- GJB150, GJB360, GJB548, GJB1217, MIL-STD-810F, MIL-STD-883E आदि
