बैटरी परीक्षण के लिए उच्च परिशुद्धता परिवहन सिमुलेशन कंपन तालिका परीक्षण उपकरण
परीक्षण मानक:
JIS, UL, DIN, ISO, BS, MIL, IEC, ASTM और अन्य संबंधित परीक्षण मानक के अनुरूप।
| मॉडल |
नामित सीन बल(एन) |
आकस्मिक बल(एन) |
आवृत्ति रेंज (हर्ट्ज) |
नामित त्वरण (m/s)2) | नामित गति (m/s) |
रेटेडविघटितप्लेसमेंट (पी-पी) मिमी |
अधिकतम भार (किलो) | चलती कॉइल (किग्रा) |
आयाम चलती कॉइल (मिमी) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
क्षैतिज विस्तारक के तकनीकी मापदंडः
मॉडल |
बेंच का आकार (मिमी) | आवृत्ति सीमा (हर्ट्ज) | चलती भागों का वजन (किलो) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
५-१००० 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200×1200×30 १२००×१२००×४० १२००×१२००×५० |
5-800 5-1100 5-1400 |
126 168 210 |

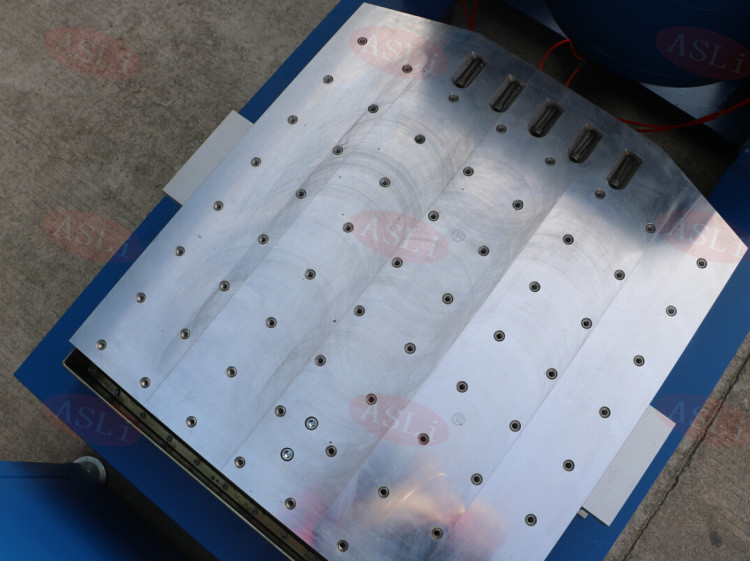

क्षैतिज स्टैंड विशेषताएंः
छोटे लोडिंग बेंच के भीतर उच्च त्वरण और कार्य आवृत्ति का एहसास करने के लिए, पूरी मशीन बेंच की लोडिंग क्षमता और प्रदर्शन में सुधार करने के लिए।
क्षैतिज बेंच और कंपन बेंच एक अभिन्न प्रकार के होते हैं, जिनकी संरचना उत्तम होती है, स्थापित करने और समायोजित करने में सुविधा होती है।
स्थिर दबाव ट्रैक, वी के आकार का, ढलान प्रतिरोधी और पूर्वाग्रह भार प्रतिरोधी क्षमता के साथ।
अंतर्निहित तेल पंप, अच्छी संरचना और आसान संचालन।

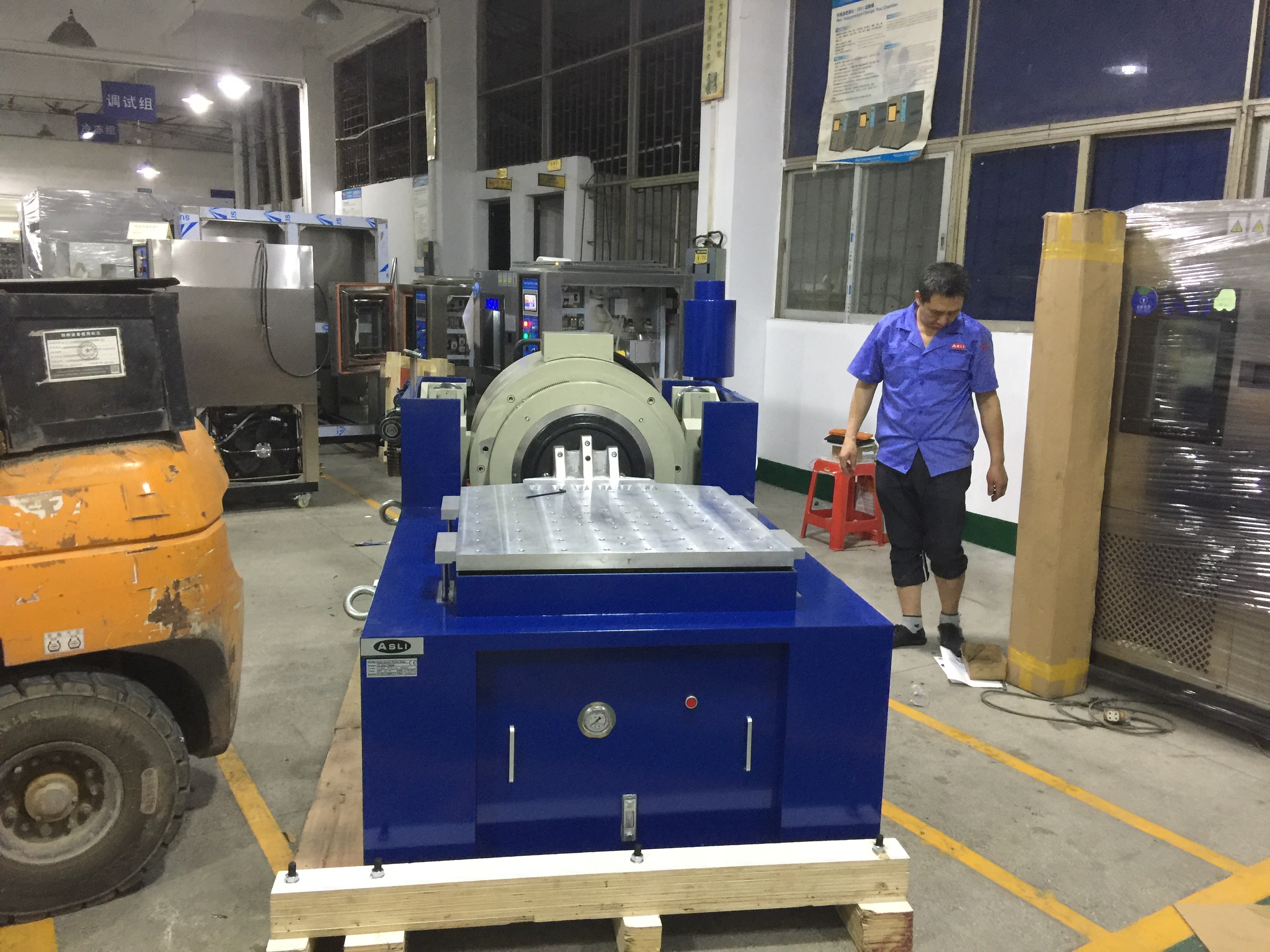

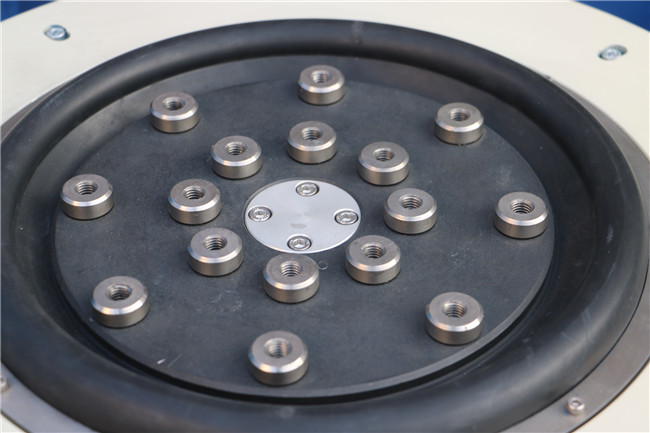

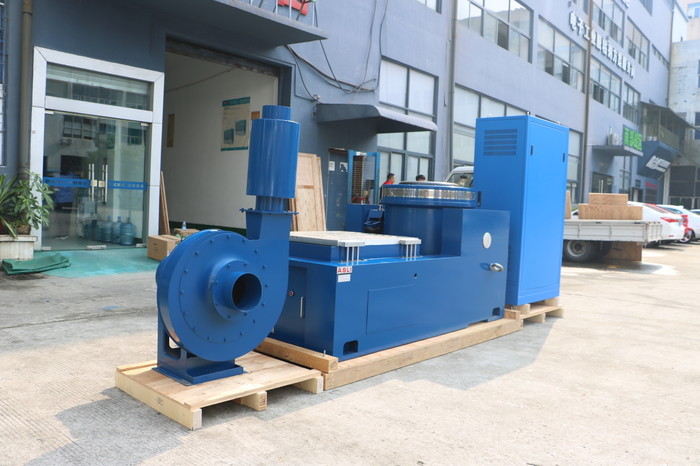

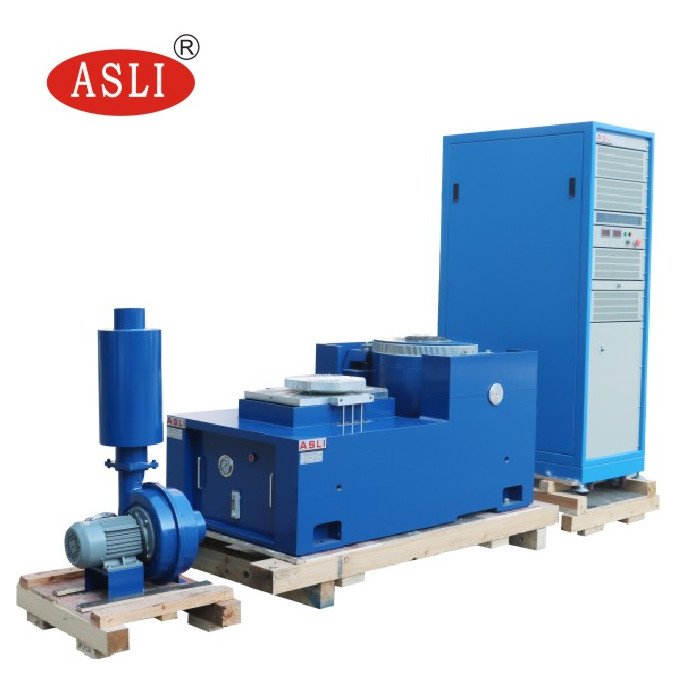

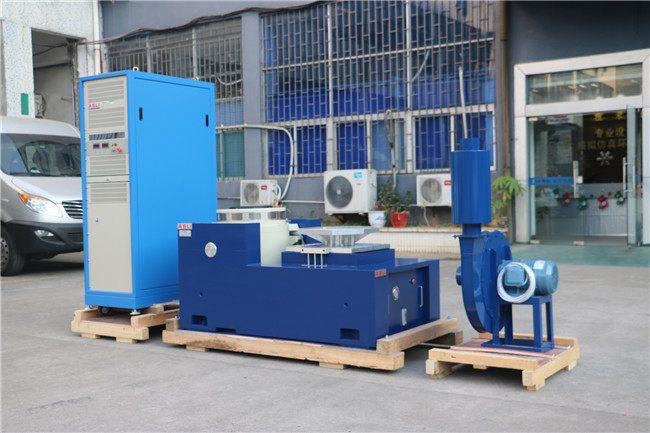

संदर्भ के लिए चित्रः
बैटरी परीक्षण के लिए उच्च परिशुद्धता परिवहन सिमुलेशन कंपन तालिका परीक्षण उपकरण
