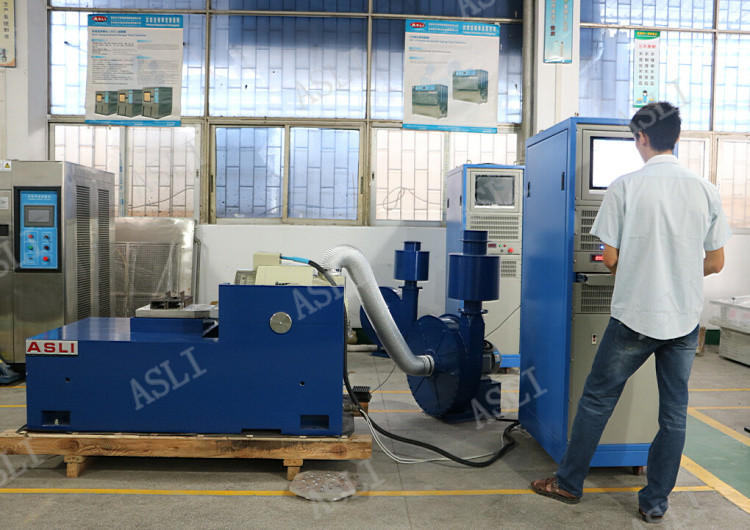

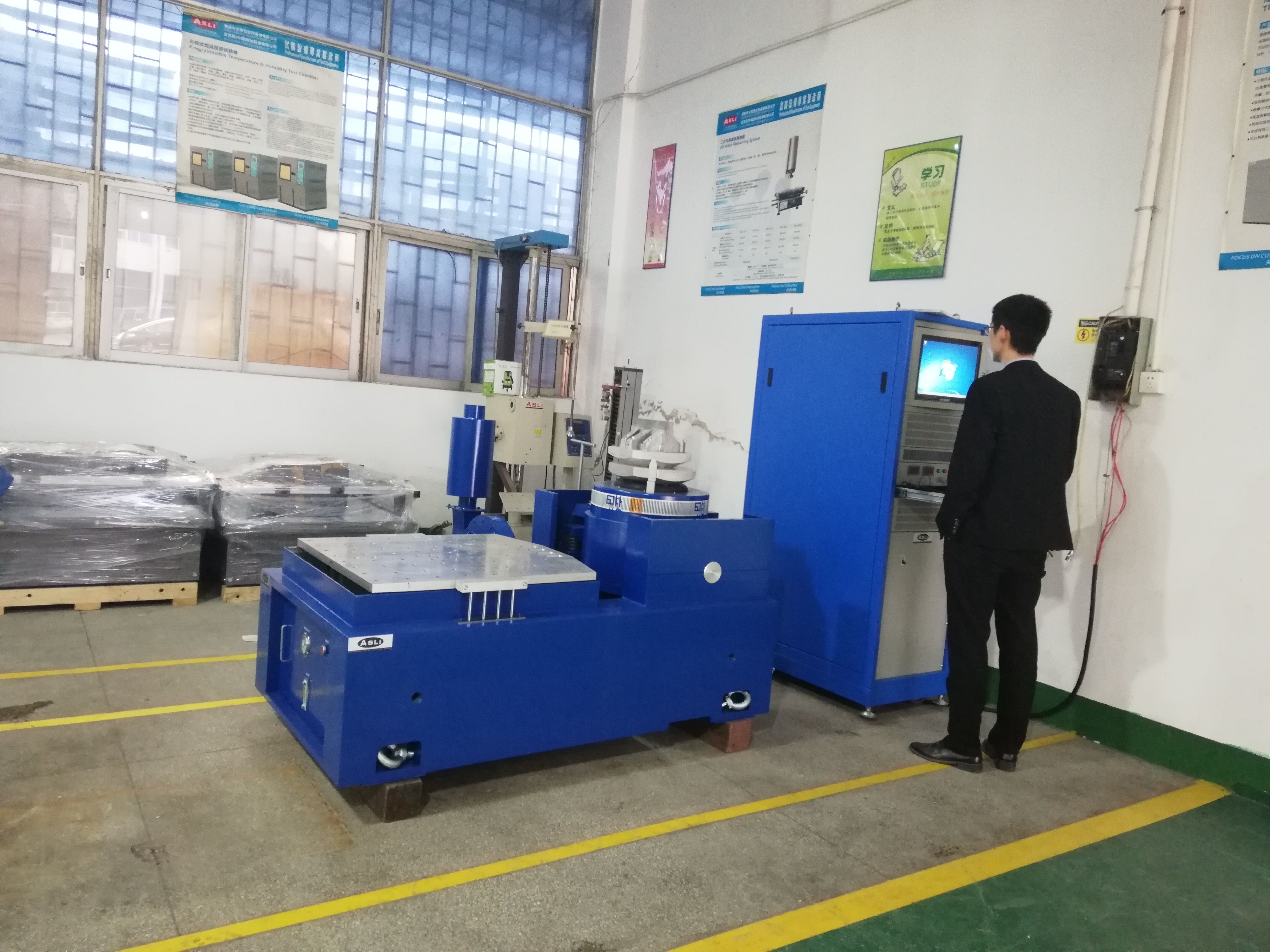

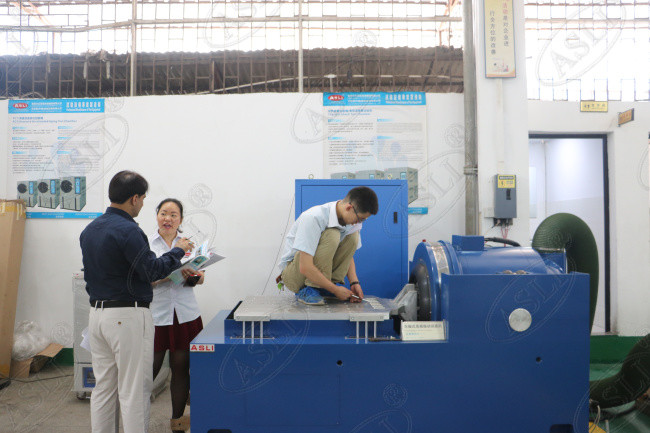

ऑटोमोटिव परीक्षण के लिए उच्च आवृत्ति क्षैतिज कंपन तालिका परीक्षण उपकरण
उच्च आवृत्ति कंपन परीक्षण मशीन का उपयोग मुख्य रूप से उत्पाद कंपन और शॉक पर्यावरण परीक्षण वातावरण, पर्यावरण तनाव स्क्रीनिंग परीक्षण, विश्वसनीयता परीक्षण के लिए किया जाता है, परीक्षणों की आवश्यकता हो सकती है जो एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, इलेक्ट्रिकल, संचार, घरेलू उपकरणों और अन्य क्षेत्रों के उत्पादों के लिए किए जाते हैं।यह एक परीक्षण मंच है जो सभी प्रकार के परीक्षण विनिर्देशों को पूरा करता है, और इसमें आईईसी, एमआईएल-एसटीडी, जेआईएस, एएसटीएम और अन्य विनिर्देश शामिल हो सकते हैं।
उच्च आवृत्ति कंपन मशीन पैरामीटर:
| मॉडल |
रेटेड साइन बल (एन) |
रेटेड रैंडम बल (एन) |
आवृत्ति रेंज (हर्ट्ज) |
रेटेड त्वरण (मी/से2) | रेटेड गति (मी/से) |
रेटेड विस्थापन (पी-पी) मिमी |
अधिकतम लोडिंग (किग्रा) | मूविंग कॉइल (किग्रा) |
आयाम मूविंग कॉइल (मिमी) |
| ईएस-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ईएस-3ए | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ईएस-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ईएस-6ए | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ईएस-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ईएस-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ईएस-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | φ450 |
| ईएस-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ईएस-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ईएस-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ईएस-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ईएस-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ईएस-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ईएस-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ईएस-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
उत्पाद सुविधाएँ
* लचीली सस्पेंशन प्रणाली और सीधी रेखा गाइड, मजबूत असर क्षमता, अच्छा मार्गदर्शन प्रदर्शन और उच्च स्थिरता।
* केंद्रीय लोड एयरबैग की स्थिर कठोरता बड़ी है, गतिशील कठोरता छोटी है, असर क्षमता मजबूत है, और गतिशील प्रदर्शन उत्कृष्ट है।
* तीव्र स्व-जांच निदान और श्रृंखला सुरक्षा, उच्च सुरक्षा और विश्वसनीयता;
* एयरबैग आइसोलेटिंग और डंपिंग डिवाइस कंपकंपी को विशेष नींव की आवश्यकता नहीं होती है, कंपन तरंग को पूरी तरह से पुन: उत्पन्न करता है और कंपन संचरण को कम करता है।
* क्षैतिज और ऊर्ध्वाधर विस्तार प्लेटफार्मों के विभिन्न उपयोग प्रदान करें;
* सभी प्रकार के कंपन नियंत्रकों के साथ इस्तेमाल किया जा सकता है, और संचालन सरल है।

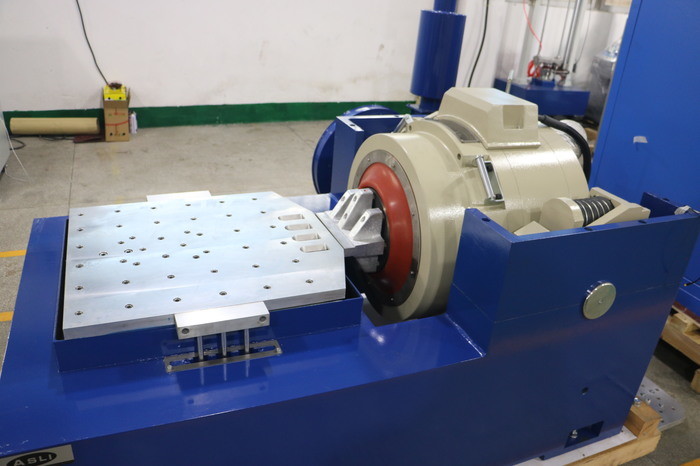

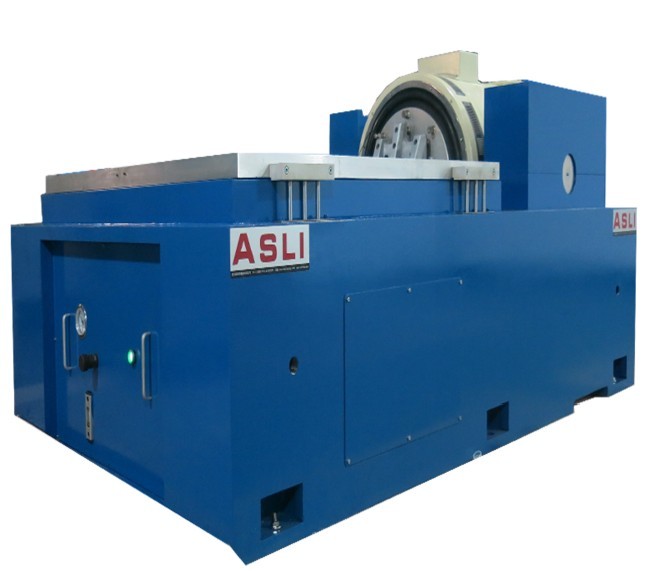

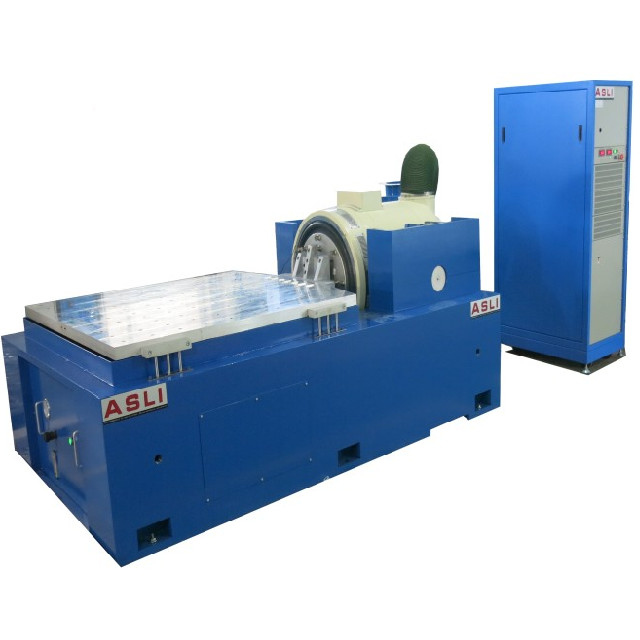

क्षैतिज स्टैंड सुविधाएँ:
छोटे लोडिंग बेंच के भीतर उच्च त्वरण और कार्य आवृत्ति प्राप्त करने के लिए, पूरे मशीन बेंच की लोडिंग क्षमता और प्रदर्शन में सुधार करें।
क्षैतिज बेंच और कंपन बेंच अभिन्न प्रकार के हैं, जिसमें पूर्ण संरचना, स्थापित करने और समायोजित करने में सुविधा है।
स्थैतिक दबाव ट्रैक, वी-आकार, ढलान-प्रतिरोधी और पूर्वाग्रह-लोडिंग प्रतिरोधी क्षमता के साथ।
अंतर्निहित तेल पंप, अच्छी संरचना और आसान संचालन।
| मॉडल | बेंच आकार (मिमी) | आवृत्ति रेंज (हर्ट्ज) | चल भागों का वजन (किग्रा) |
| एलटी0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| एलटी0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| एलटी0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| एलटी0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| एलटी0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| एलटी0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
