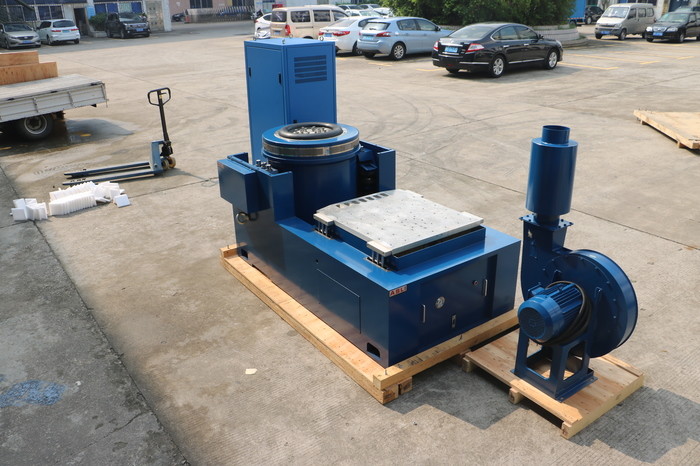

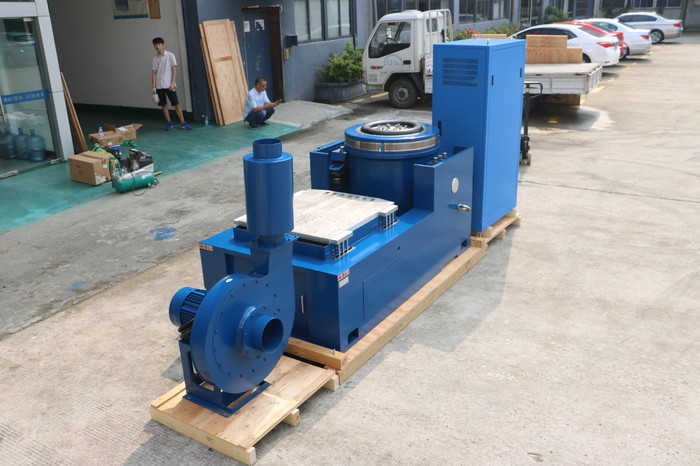

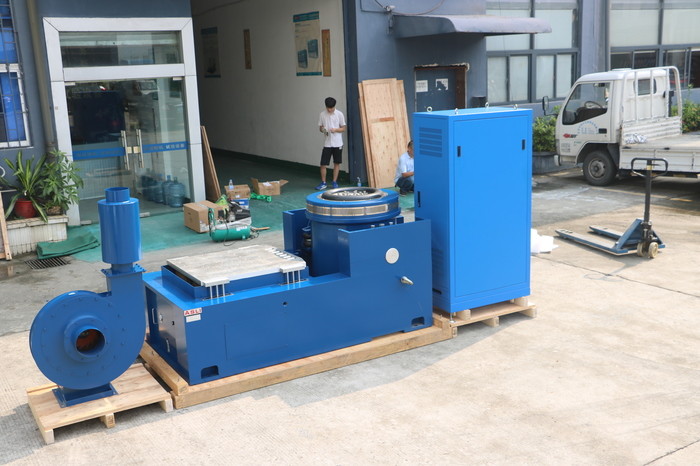

हाई फ्रीक्वेंसी एयर कूलिंग वाइब्रेशन टेस्ट सिस्टम डायनेमिक वाइब्रेशन शेकर टेबल
उत्पाद विवरण
| कंपन बल: | 3000N | ठंडा करने की विधि: | हवा ठंडी करना |
|---|---|---|---|
| आवृति सीमा: | 3-3500 हर्ट्ज | विस्थापन: | 40 मिमी |
| अधिकतम. रफ़्तार: | 1.6 मी/से | आवेदन: | एलईडी, ऑटो पार्ट्स, बैटरी |
| प्रमुखता देना |
3000N इलेक्ट्रोडायनामिक वाइब्रेशन शेकर,120 किग्रा लोड इलेक्ट्रोडायनामिक वाइब्रेशन शेकर,3000N इलेक्ट्रोडायनामिक वाइब्रेशन मशीन |
||
उत्पाद वर्णन

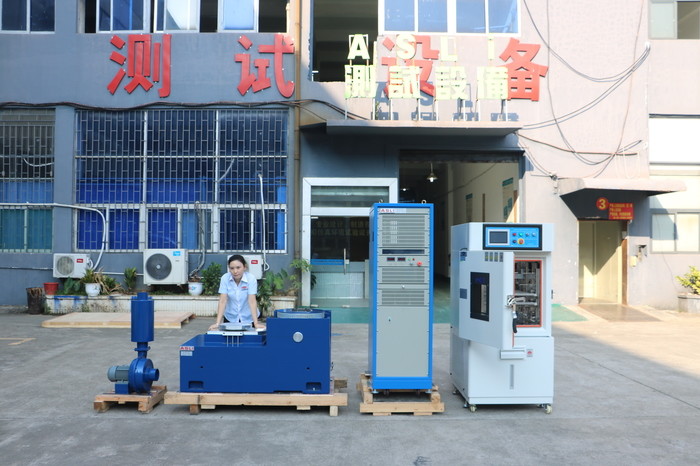

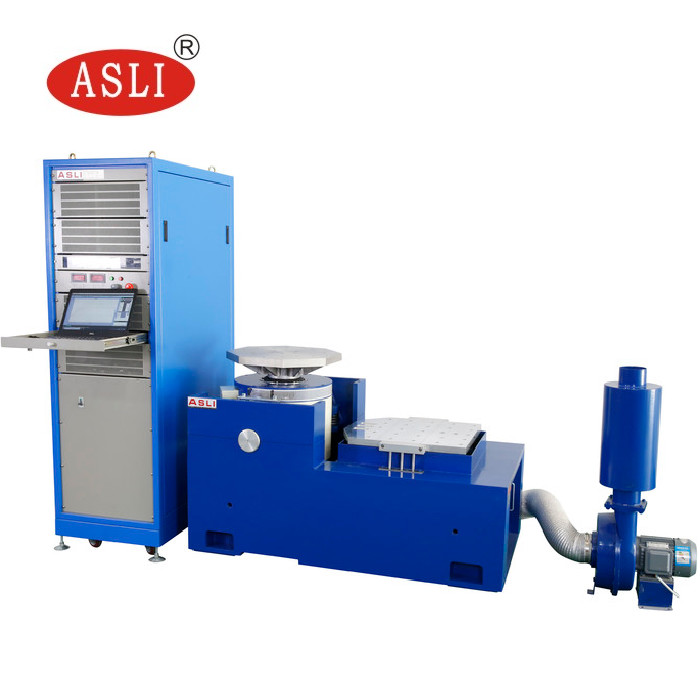

इस प्रणाली में एक कंपन जनरेटर, एक पावर एम्पलीफायर और एक कंपन नियंत्रण प्रणाली शामिल है। यह विभिन्न भारों जैसे साइन कंपन, यादृच्छिक कंपन,मैकेनिकल शॉक पल्स, और वास्तविक समय के निशान की प्रतिकृति.
| मॉडल |
रेटेड सीन बल (एन) |
रेटेड यादृच्छिक बल (एन) |
आवृत्ति रेंज (हर्ट्ज) |
रेटेड त्वरण (m/s2) |
रेटेड गति (m/s) |
रेटेड विस्थापन (पी-पी) मिमी |
मैक्स. लोड करना (किलो) |
चलना कॉइल (किग्रा) |
आयाम चलना कॉइल (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | ३५०० | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ३५०० | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ३५०० | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ३५०० | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ३३००० | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ३३००० | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ₹2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | ३२०० | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |

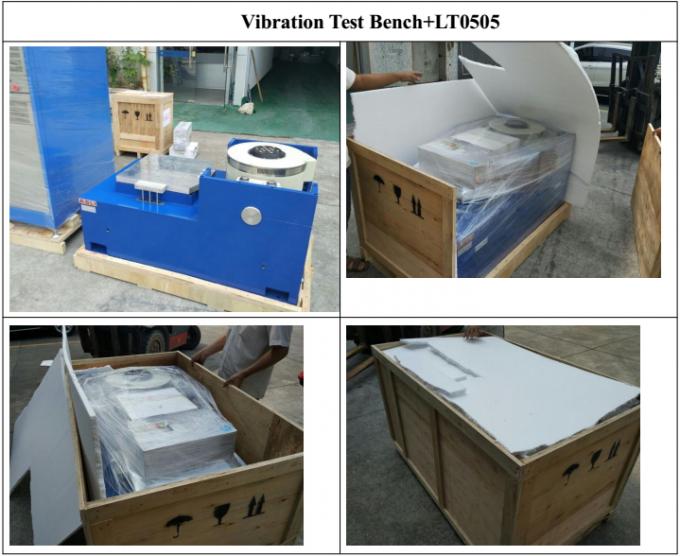

पैकेजः पीपी फिल्म पहले, और फिर मशीन और मामले के बीच 10 मिमी फोम, और बाहर मानक निर्यात प्लाईवुड मामले है।
- मजबूत निलंबन प्रणाली और रैखिक गति मार्गदर्शन ️ मजबूत भारोत्तोलन क्षमता, अच्छे मार्गदर्शन कार्य और उच्च स्थिरता।
- लोड सेंटर एयरबैग में उच्च स्थैतिक कठोरता और कम गतिशील कठोरता, मजबूत वहन क्षमता और आयाम भिन्नता पर सही प्रदर्शन है।
- उच्च दक्षता डी वर्ग बिजली स्विचिंग, 3-सिग्मा पीक करंट, सबसे अच्छी बिजली की खपत प्रदान करता है और सामंजस्य विकृति को कम करता है।
- सुरक्षा इंटरलॉक के साथ तेजी से स्व-निदान उच्च सुरक्षा विश्वसनीयता
- अतिरिक्त नींव की आवश्यकता के बिना कंपन प्लेटफार्म के लिए एयरबैग शॉक आइसोलेशन डिवाइस, कंपन तरंग का सही पुनरुत्पादन और कंपन संचरण में कमी।

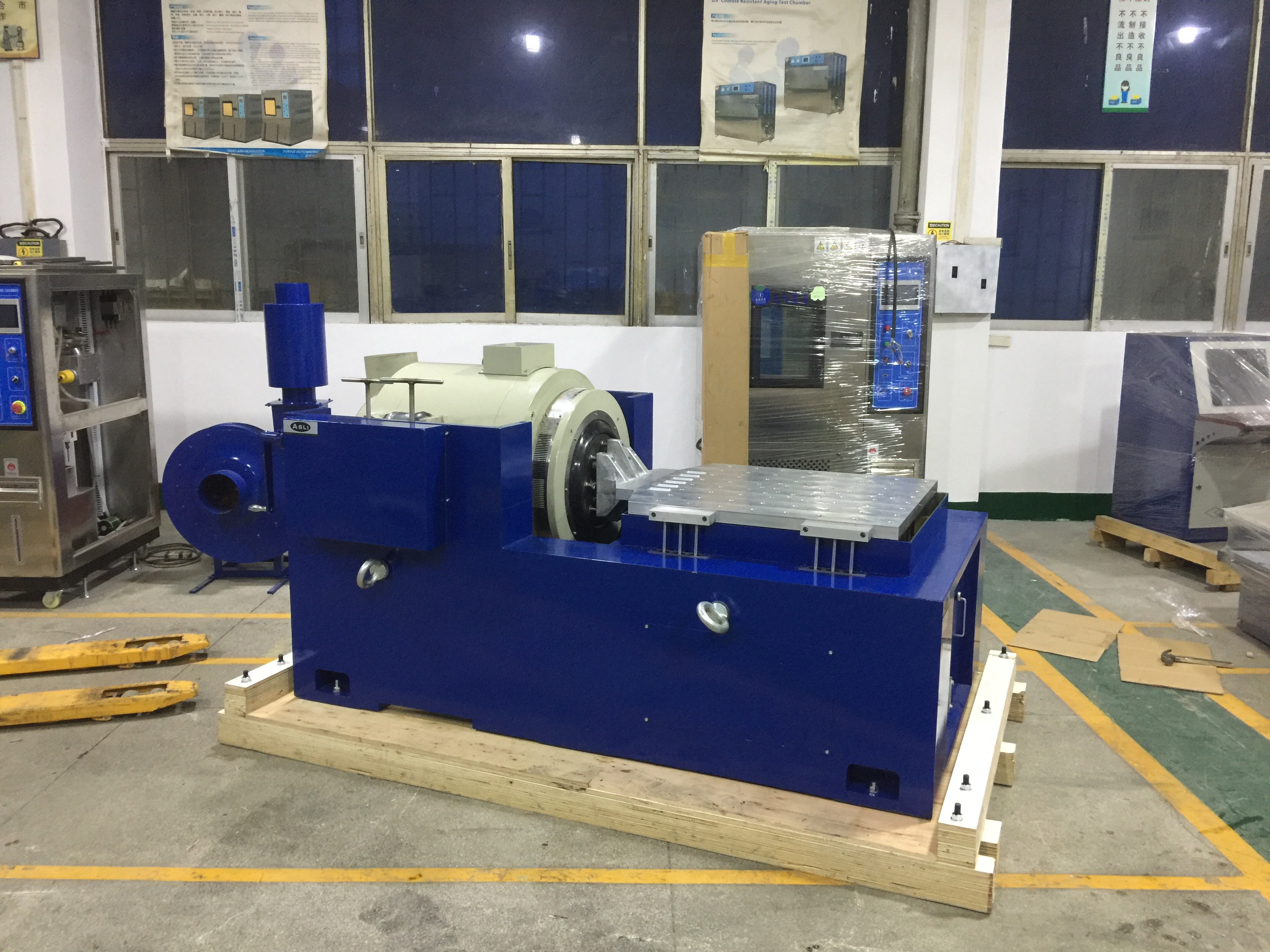

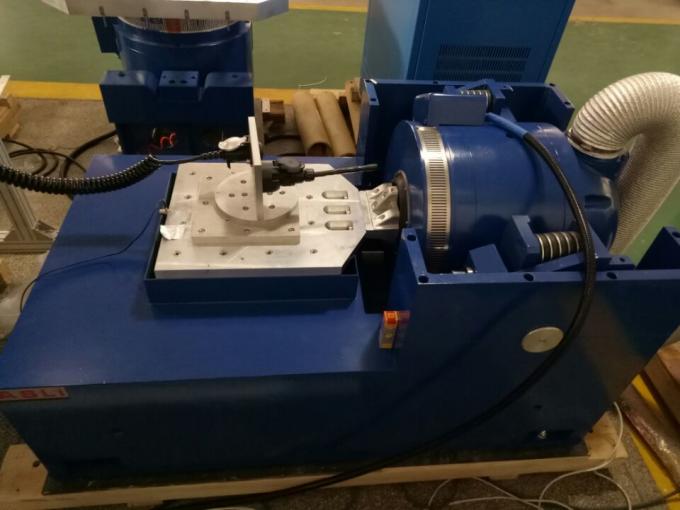

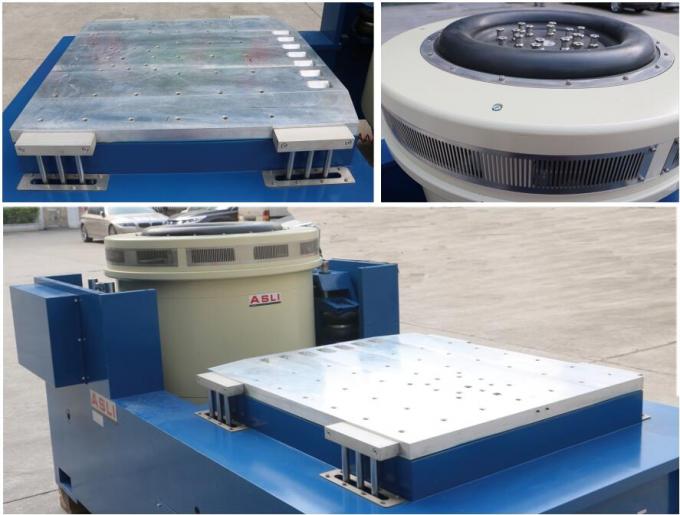

- विभिन्न अनुप्रयोगों के लिए क्षैतिज और ऊर्ध्वाधर विस्तार मंच प्रदान करता है।
- सरल नियंत्रक संचालन।
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न 1: विद्युत गतिज कंपन शकर क्या है?
RE: एक विद्युत गतिशील कंपन शेकर एक परीक्षण प्रणाली है जिसका उपयोग कंपन स्थितियों का अनुकरण करने के लिए किया जाता है जो परिवहन, संचालन या सेवा के दौरान उत्पादों का अनुभव कर सकते हैं।यह विश्वसनीयता के लिए व्यापक रूप से प्रयोग किया जाता है, स्थायित्व और योग्यता परीक्षण।
Q2: कौन से उत्पादों का परीक्षण किया जा सकता है?
RE: इसका उपयोग इलेक्ट्रॉनिक घटकों, ऑटोमोटिव भागों, बैटरी, एयरोस्पेस घटकों, विद्युत उत्पादों, पैकेजिंग, संचार उपकरण,और अन्य उत्पादों को कंपन परीक्षण की आवश्यकता है.
Q3: शेकर किस प्रकार के कंपन परीक्षण कर सकता है?
RE: सिस्टम कॉन्फ़िगरेशन के आधार पर, यह साइन कंपन, यादृच्छिक कंपन, सदमे परीक्षण, अनुनाद खोज, आवृत्ति स्वीप और अन्य प्रोग्राम करने योग्य कंपन परीक्षण कर सकता है।
Q4: परीक्षण की अधिकतम आवृत्ति क्या है?
RE: अधिकतम आवृत्ति मॉडल और विन्यास पर निर्भर करती है। विभिन्न आवृत्ति आवश्यकताओं के लिए विभिन्न शेकर मॉडल उपलब्ध हैं।कृपया अपनी आवश्यक आवृत्ति सीमा प्रदान करें ताकि हम एक उपयुक्त मॉडल की सिफारिश कर सकें.
प्रश्न 5: मैं सही शेकर मॉडल कैसे चुनूं?
RE: मुख्य कारकों में शामिल हैंः
- अधिकतम नमूना भार
- नमूना आयाम
- आवश्यक कंपन दिशा
- आवृत्ति सीमा
- अधिकतम त्वरण
- विस्थापन
- आवश्यक कंपन परीक्षण मानक
इन मापदंडों के आधार पर, हम एक उपयुक्त शेकर प्रणाली की सिफारिश कर सकते हैं।
प्रश्न 6: क्या शेकर ऊर्ध्वाधर और क्षैतिज दोनों प्रकार के कंपन कर सकता है?
RE: हाँ. कॉन्फ़िगरेशन के आधार पर, सिस्टम को एक ऊर्ध्वाधर परीक्षण सेटअप, क्षैतिज परीक्षण सेटअप, या दोनों के साथ आपूर्ति की जा सकती है.
प्रश्न 7: क्या यह यादृच्छिक कंपन परीक्षण कर सकता है?
RE: हाँ. एक उपयुक्त कंपन नियंत्रक PSD आधारित परीक्षण प्रोफाइल सहित यादृच्छिक कंपन परीक्षण के लिए कॉन्फ़िगर किया जा सकता है.
प्रश्न 8: क्या यह शॉक परीक्षण कर सकता है?
RE: हाँ, बशर्ते कि चयनित शेकर प्रणाली में आवश्यक झटके प्रोफ़ाइल के लिए पर्याप्त बल, विस्थापन और त्वरण क्षमता हो।
एक विद्युत गतिशील कंपन शेकर उच्च आवृत्ति कंपन परीक्षण के लिए कई फायदे प्रदान करता हैः
- व्यापक आवृत्ति सीमाः विशेष रूप से इलेक्ट्रॉनिक और ऑटोमोटिव घटकों के लिए निम्न आवृत्ति और उच्च आवृत्ति कंपन परीक्षणों दोनों के लिए उपयुक्त है।
- उच्च नियंत्रण सटीकताः आवृत्ति, त्वरण, विस्थापन, वेग और परीक्षण अवधि को सटीक रूप से नियंत्रित किया जा सकता है।
- तेज़ प्रतिक्रियाः विद्युत गतिशील ड्राइव प्रणाली नियंत्रण संकेतों पर तेजी से प्रतिक्रिया करती है, जिससे यह स्वीप कंपन परीक्षणों के लिए उपयुक्त हो जाती है।
- स्थिर कंपन आउटपुटः बंद-लूप नियंत्रण पूरे परीक्षण के दौरान स्थिर कंपन स्तर बनाए रखने में मदद करता है।
- प्रोग्राम करने योग्य परीक्षणः परीक्षण मापदंडों जैसे कि आवृत्ति सीमा, स्वीप दर, त्वरण और चक्रों की संख्या स्वचालित रूप से प्रोग्राम की जा सकती है।
- उच्च आवृत्ति परीक्षण के लिए उपयुक्त: विशेष रूप से पीसीबी/पीसीबीए, ऑटोमोटिव इलेक्ट्रॉनिक्स, सेंसर, कनेक्टर, बैटरी और अन्य इलेक्ट्रॉनिक घटकों के लिए उपयुक्त।
- उच्च स्वचालनः परीक्षण कार्यक्रमों को स्वचालित रूप से सहेजा और निष्पादित किया जा सकता है, जिससे परीक्षण दक्षता और दोहराव में सुधार होता है।
यदि आप हमारे उच्च आवृत्ति हवा ठंडा कंपन परीक्षण प्रणाली गतिशील कंपन शेकर टेबल में रुचि रखते हैं, कृपया हमें अपनी पूछताछ भेजने में संकोच नहीं करते।
उत्पाद हाइलाइट्स
3000N बल, 3-3500Hz रेंज, 40mm विस्थापन, 1.6m/s गति के साथ उच्च आवृत्ति वायु शीतलन कंपन परीक्षण प्रणाली। एलईडी, ऑटो पार्ट्स, बैटरी परीक्षण के लिए आदर्श। मजबूत सस्पेंशन, एयरबैग आइसोलेशन, डी क्लास एम्पलीफायर और क्षैतिज/ऊर्ध्वाधर विस्तारक सुविधाएँ। किसी बुनियाद की जरूरत नहीं.
