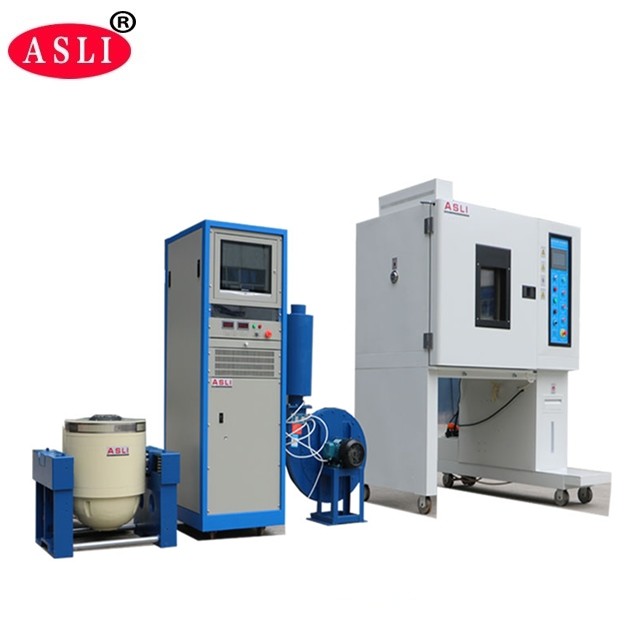

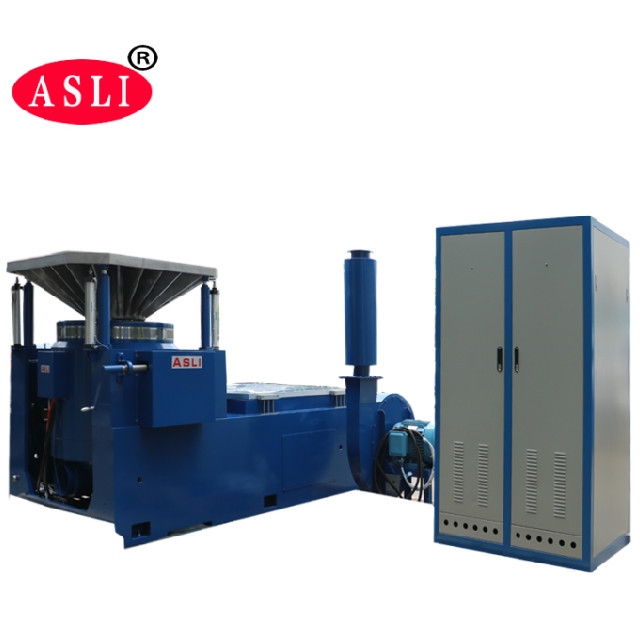

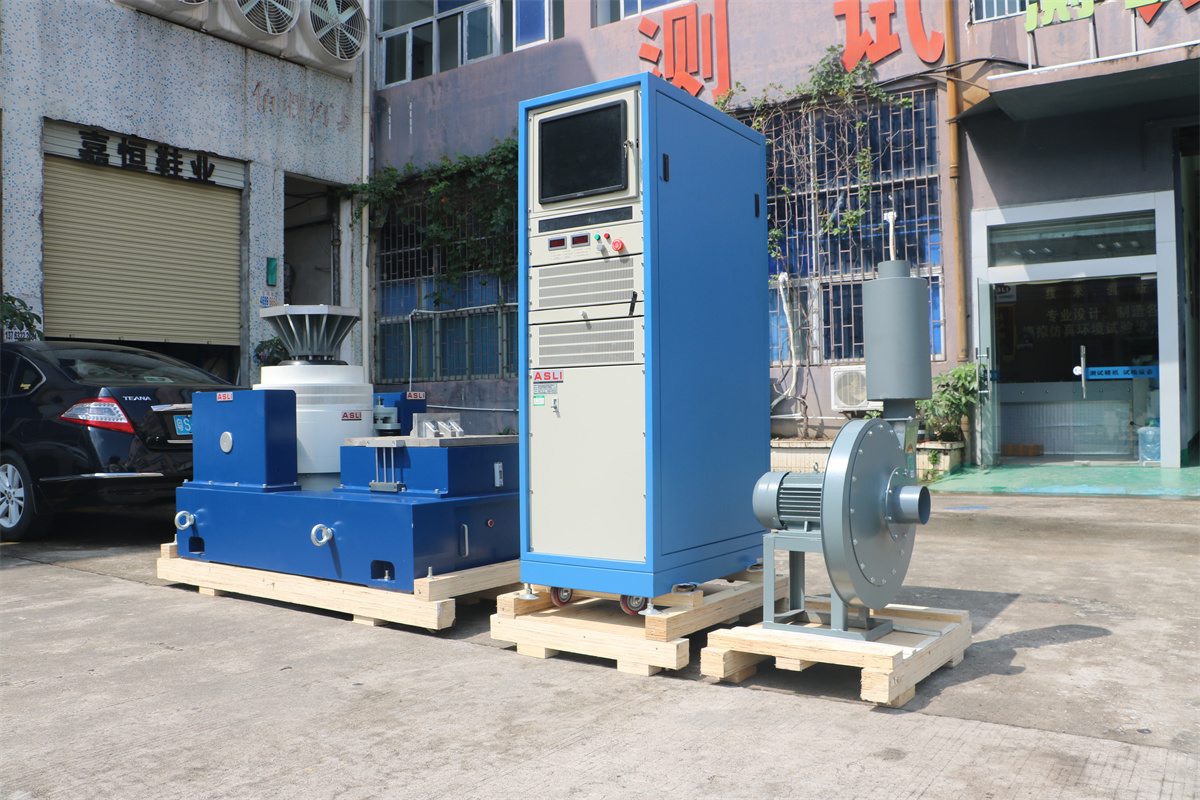

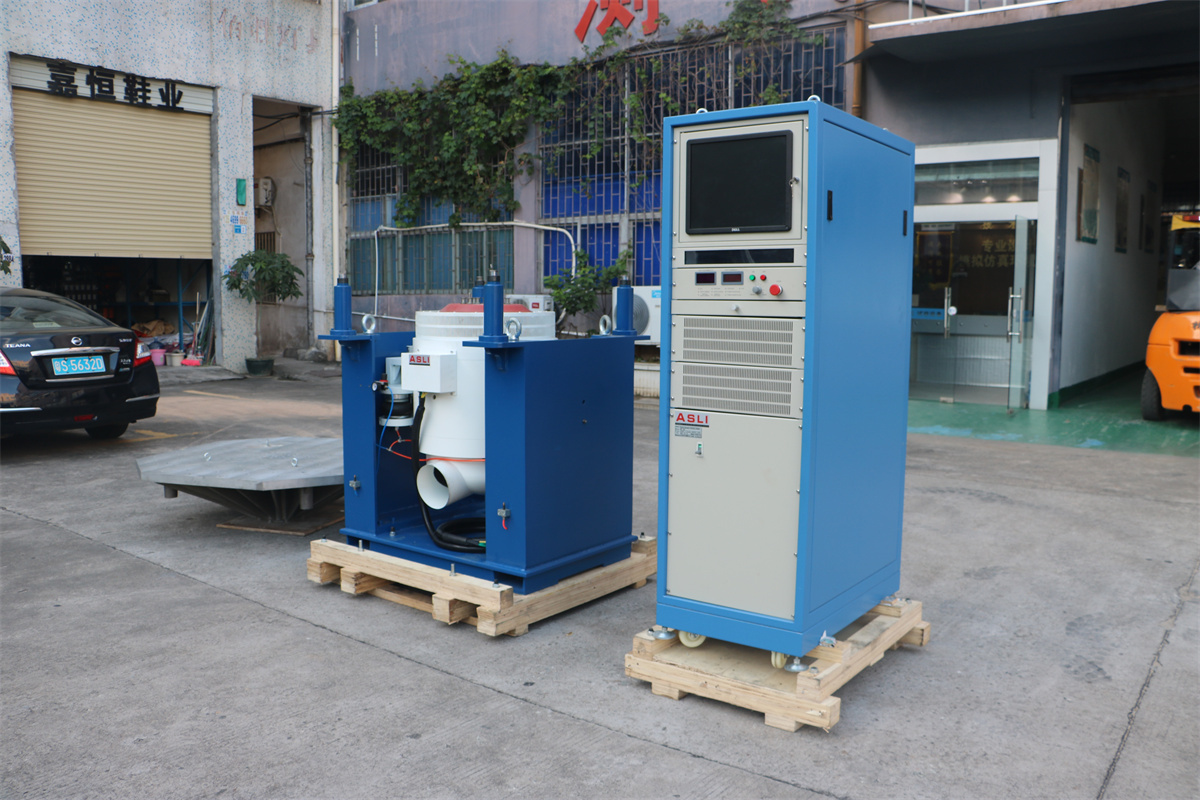

50000N प्रयोगशाला इलेक्ट्रोडायनामिक कंपन परीक्षण मशीन 1.8m / s
Product Details
| साइन फोर्स: | 50000N | रफ़्तार: | 1.8 मीटर/एस |
|---|---|---|---|
| कंपन दिशा: | ऊर्ध्वाधर या x, y, z कंपन | त्वरण: | 100 ग्राम |
| आवृत्ति: | 3 ~ 2700Hz | शक्ति: | 380V 3 चरण |
| विस्थापन: | 51 मिमी | ||
| प्रमुखता देना |
1.8m / s कंपन परीक्षण मशीन,50000N कंपन परीक्षण मशीन,1.8m / s इलेक्ट्रोडायनामिक कंपन शेकर |
||
Product Description
हम इलेक्ट्रोडायनामिक हाई फ्रीक्वेंसी वाइब्रेशन टेस्टर / हाई-फ्रीक्वेंसी वाइब्रेशन फटीग टेस्टर श्रृंखला उत्पादों के निर्माता हैं। हमारे उपकरण उन्नत आधुनिक तकनीकों को अपनाते हैं जिनमें डबल-मैग्नेटिक सर्किट संरचना, स्व-उत्पन्न कंकाल क्रिया वृत्त, एयरबोर्न सपोर्ट, रोलर बेयरिंग और लीनियर गाइडेंस, और ट्रूनियन आइसोलेशन शामिल हैं। ये सिस्टम एक्स, वाई, जेड तीन-अक्ष साइनसोइडल कंपन परीक्षण और ब्रॉडबैंड रैंडम कंपन परीक्षण, साथ ही क्लासिकल पल्स परीक्षण (हाफ-साइन, ट्रेपेज़ॉइडल, सॉटूथ वेव) और शॉक रिस्पांस स्पेक्ट्रम परीक्षण कर सकते हैं।
इन उत्पादों का व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण और घरेलू उपकरण उद्योगों में उपयोग किया जाता है।
- अच्छी तरह से डिज़ाइन किया गया डायनामिक सर्कल कंकाल, उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ।
- कम चुंबकीय प्रवाह रिसाव के साथ दो-चुंबकीय सर्किट डिजाइन, कॉम्पैक्ट और तर्कसंगत संरचना।
- रॉकर रॉड रोलर बेयरिंग सीधे और आयात-उन्मुख समग्र बॉडी कठोरता अभिविन्यास के साथ, उत्कृष्ट विलक्षण भार क्षमता प्रदान करते हैं।
- हार्मोन उपयोग के लिए समर्पित ट्रूनियन आइसोलेशन फाउंडेशन, सुविधाजनक मोबाइल इंस्टॉलेशन के साथ।
- उन्नत तकनीक मूव-अराउंड सिस्टम डायनामिक सर्कल की उच्च विश्वसनीयता सुनिश्चित करता है।
- नई डक्ट डिजाइन शीतलन प्रभाव को बढ़ाती है।
- छोटे गुब्बारे प्रभाव के साथ बेयरिंग की स्थिर कठोरता और गतिशील कठोरता, कंपन तालिका क्षमता को बढ़ाती है और कम-आवृत्ति प्रदर्शन में सुधार करती है।
| मॉडल | रेटेड साइन फोर्स (N) | रेटेड रैंडम फोर्स (N) | आवृत्ति रेंज (Hz) | रेटेड त्वरण (m/s²) | रेटेड गति (m/s) | रेटेड विस्थापन (p-p) mm | अधिकतम लोड (Kg) | मूविंग कॉइल (Kg) | मूविंग कॉइल का आयाम (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |

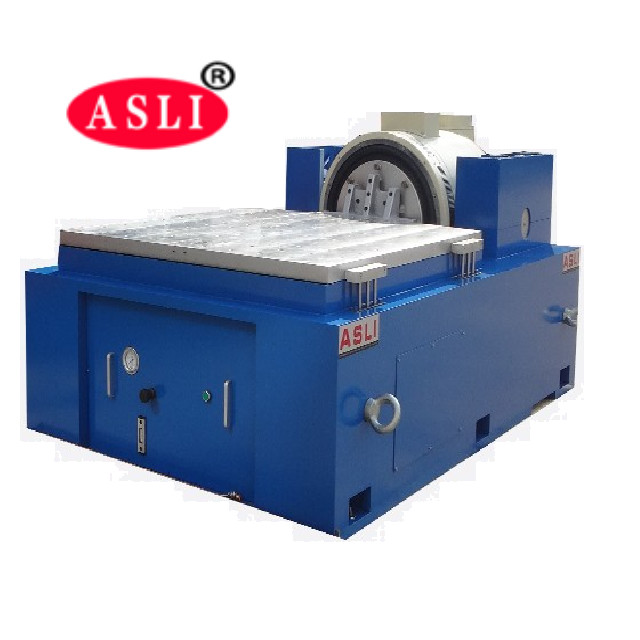

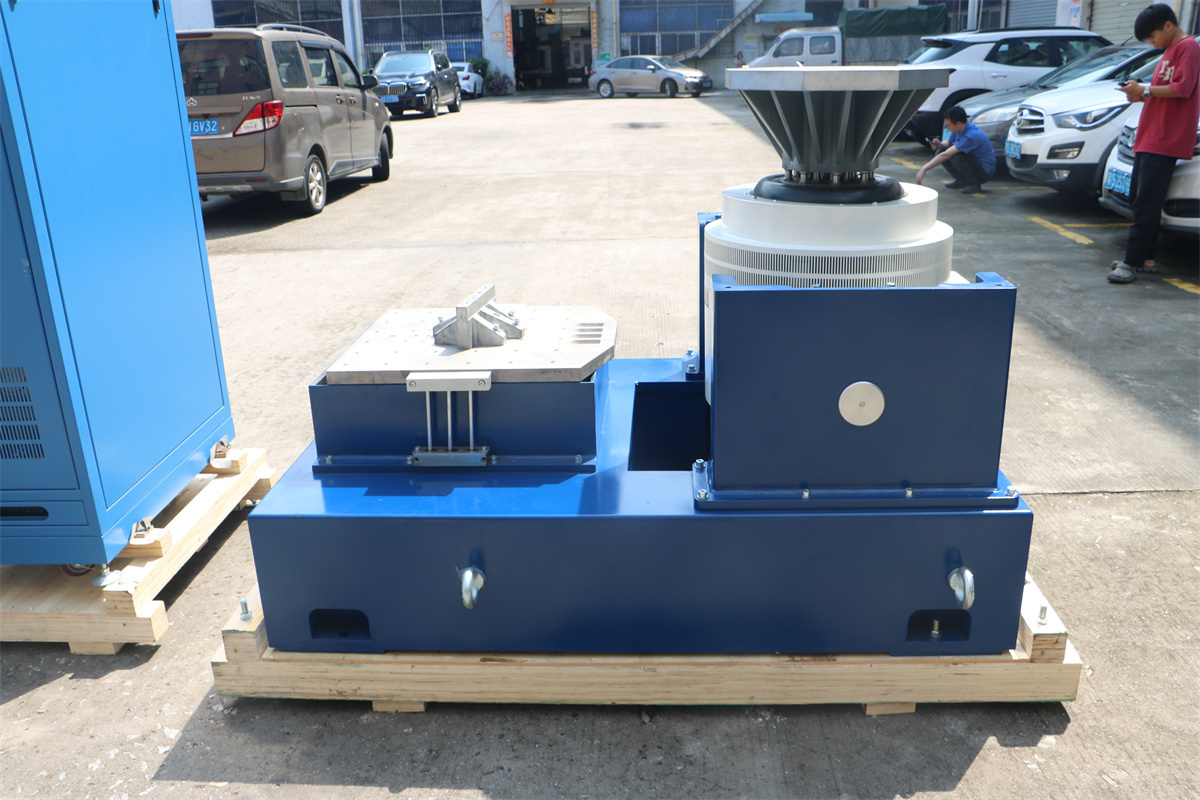

- एक छोटे लोडिंग बेंच के भीतर, उच्च त्वरण और कार्य आवृत्ति का एहसास होता है, जिससे पूरे मशीन बेंच की लोडिंग क्षमता और प्रदर्शन में सुधार होता है।
- क्षैतिज बेंच और कंपन बेंच अभिन्न प्रकार के हैं, जिनमें एक पूर्ण संरचना और सुविधाजनक स्थापना और समायोजन है।
- स्थैतिक दबाव ट्रैक, वी-आकार, ढलान-प्रतिरोधी और पूर्वाग्रह-लोडिंग प्रतिरोधी क्षमता के साथ।
- अंतर्निहित तेल पंप, अच्छी संरचना और आसान संचालन।
| मॉडल | बेंच का आकार (mm) | आवृत्ति रेंज (Hz) | चल भागों का वजन (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
वीटी वर्टिकल एक्सटेंडेड-बेंच और निर्दिष्ट क्लैंप को सटीक रूप से गणना की जाती है और पूरी तरह से डिज़ाइन किया जाता है ताकि ग्राहक को पूर्ण संरचना, उच्च-गुणवत्ता वाली सामग्री और कारीगरी के अनुसार सर्वोत्तम प्रदर्शन प्राप्त हो सके।
| मॉडल | वजन (kg) | अधिकतम आवृत्ति (Hz) | बेंच का आकार |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (गोल बेंच) | 220 | 350 | φ1200 |
यदि आपके कोई प्रश्न हैं इलेक्ट्रोडायनामिक हाई फ्रीक्वेंसी मैकेनिकल टेस्टिंग मशीन वाइब्रेशन फटीग टेस्टर के बारे में, कृपया बेझिझक हमसे संपर्क करें।
