2000 हर्ट्ज गतिशील कंपन परीक्षण तालिका जेआईएस डी 1601 मानक
उत्पाद विवरण
| कंपन बल: | 20Kn | कंपन दिशा: | क्षैतिज कंपन |
|---|---|---|---|
| आवेदन: | ऑटोमोटिव | प्रयोग: | उच्च आवृत्ति कंपन परीक्षण |
| परीक्षण मानक: | मिल एसटीडी 810जी | शक्ति: | AC380V |
| प्रमुखता देना |
2000 हर्ट्ज कंपन परीक्षण तालिका,जेआईएस डी 1601 कंपन परीक्षण तालिका,2000 हर्ट्ज कंपन तालिका परीक्षण उपकरण |
||
उत्पाद वर्णन

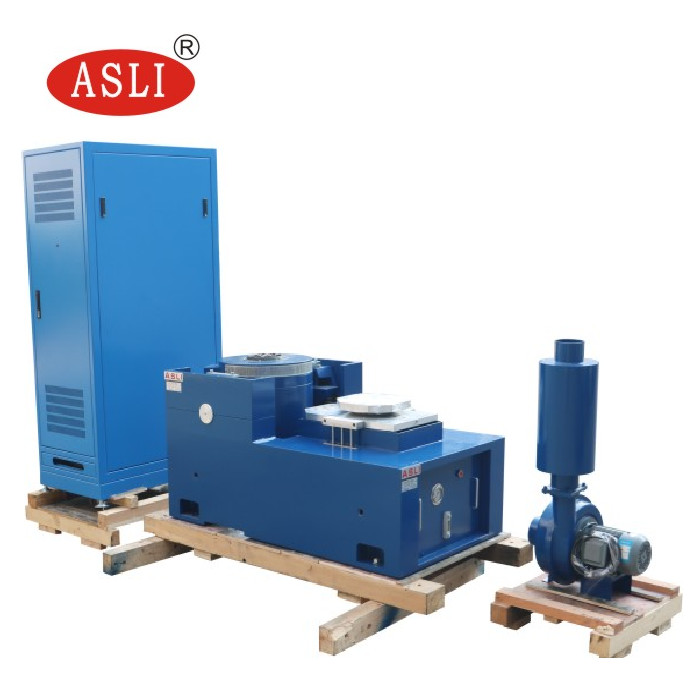

2000Hz डायनामिक वाइब्रेशन टेस्टिंग टेबल शेकर सिस्टम को JIS D 1601 मानक को पूरा करने के लिए डिज़ाइन किया गया है, जो औद्योगिक और अनुसंधान अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उच्च-आवृत्ति कंपन परीक्षण प्रदान करता है।
| मॉडल |
रेटेड साइन बल (N) |
रेटेड रैंडम बल (N) |
आवृत्ति रेंज (Hz) |
रेटेड त्वरण (m/s²) |
रेटेड गति (m/s) |
रेटेड विस्थापन (p-p) mm |
अधिकतम। लोडिंग (Kg) |
मूविंग कॉइल (Kg) |
आयाम मूविंग का कॉइल (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
उच्च-आवृत्ति कंपन परीक्षण मशीन का उपयोग मुख्य रूप से उत्पाद कंपन और शॉक पर्यावरण परीक्षण, पर्यावरण तनाव स्क्रीनिंग और विश्वसनीयता परीक्षण के लिए किया जाता है। यह एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, इलेक्ट्रिकल और घरेलू उपकरणों सहित उद्योगों की सेवा करता है। यह परीक्षण प्लेटफ़ॉर्म IEC, MIL-STD, JIS और ASTM मानकों सहित विभिन्न विशिष्टताओं को पूरा करता है।
- लचीली सस्पेंशन प्रणाली और सीधी-रेखा गाइड — मजबूत असर क्षमता, उत्कृष्ट मार्गदर्शन प्रदर्शन और उच्च स्थिरता।
- उच्च स्थिर कठोरता और कम गतिशील कठोरता के साथ केंद्रीय लोड एयरबैग — मजबूत असर क्षमता और उत्कृष्ट गतिशील प्रदर्शन।
- तेजी से स्व-परीक्षा निदान और चेन सुरक्षा — उच्च सुरक्षा और विश्वसनीयता।
- एयरबैग आइसोलेटिंग और डंपिंग डिवाइस को विशेष नींव की आवश्यकता नहीं होती है, कंपन तरंगों को पूरी तरह से पुन: उत्पन्न करता है, और कंपन संचरण को कम करता है।
- विभिन्न क्षैतिज और ऊर्ध्वाधर विस्तार प्लेटफार्मों के साथ उपलब्ध।
- सभी प्रकार के कंपन नियंत्रकों के साथ संगत — सरल संचालन।
- छोटे लोडिंग बेंच उच्च त्वरण और कार्य आवृत्ति को सक्षम बनाता है, मशीन बेंच की लोडिंग क्षमता और समग्र प्रदर्शन में सुधार करता है।
- क्षैतिज बेंच और कंपन बेंच एक अभिन्न इकाई हैं — अच्छी तरह से संरचित और स्थापित करने और समायोजित करने में सुविधाजनक।
- V-आकार डिजाइन के साथ स्थिर दबाव ट्रैक — ढलान और पूर्वाग्रह लोडिंग के लिए प्रतिरोधी।
- अंतर्निहित तेल पंप — अच्छी संरचना और आसान संचालन।
| मॉडल | बेंच आकार (mm) | आवृत्ति रेंज (Hz) | मूविंग पार्ट्स का वजन (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5–1000 5–1500 5–2000 |
57.7 76.9 86.5 |
ऑटोमोटिव परीक्षण अनुप्रयोगों के लिए डिज़ाइन किया गया, यह उच्च-आवृत्ति क्षैतिज कंपन तालिका मांग परीक्षण वातावरण के लिए सटीक और विश्वसनीय प्रदर्शन प्रदान करती है।
अक्सर पूछे जाने वाले प्रश्न:
Q1: इलेक्ट्रोडायनामिक वाइब्रेशन शेकर क्या है?
RE: एक इलेक्ट्रोडायनामिक वाइब्रेशन शेकर एक परीक्षण प्रणाली है जिसका उपयोग उन कंपन स्थितियों का अनुकरण करने के लिए किया जाता है जिनका सामना उत्पाद परिवहन, संचालन या सेवा के दौरान कर सकते हैं। इसका व्यापक रूप से विश्वसनीयता, स्थायित्व और योग्यता परीक्षण के लिए उपयोग किया जाता है।
Q2: कौन से उत्पाद का परीक्षण किया जा सकता है?
RE: इसका उपयोग इलेक्ट्रॉनिक घटकों, ऑटोमोटिव पार्ट्स, बैटरी, एयरोस्पेस घटकों, विद्युत उत्पादों, पैकेजिंग, संचार उपकरण और कंपन परीक्षण की आवश्यकता वाले अन्य उत्पादों के लिए किया जा सकता है।
Q3: शेकर कौन से कंपन परीक्षण कर सकता है?
RE: सिस्टम कॉन्फ़िगरेशन के आधार पर, यह साइन कंपन, रैंडम कंपन, शॉक परीक्षण, रेजोनेंस सर्च, फ्रीक्वेंसी स्वीप और अन्य प्रोग्रामेबल कंपन परीक्षण कर सकता है।
Q4: अधिकतम परीक्षण आवृत्ति क्या है?
RE: अधिकतम आवृत्ति मॉडल और कॉन्फ़िगरेशन पर निर्भर करती है। विभिन्न आवृत्ति आवश्यकताओं के लिए विभिन्न शेकर मॉडल उपलब्ध हैं। कृपया अपनी आवश्यक आवृत्ति रेंज प्रदान करें ताकि हम एक उपयुक्त मॉडल की सिफारिश कर सकें।
Q5: मैं सही शेकर मॉडल का चयन कैसे करूं?
RE: मुख्य कारक हैं:
- अधिकतम नमूना वजन
- नमूना आयाम
- आवश्यक कंपन दिशा
- आवृत्ति रेंज
- अधिकतम त्वरण
- विस्थापन
- आवश्यक कंपन परीक्षण मानक
इन मापदंडों के आधार पर, हम एक उपयुक्त शेकर सिस्टम की सिफारिश कर सकते हैं।
Q6: क्या शेकर ऊर्ध्वाधर और क्षैतिज दोनों कंपन कर सकता है?
RE: हाँ। कॉन्फ़िगरेशन के आधार पर, सिस्टम को एक ऊर्ध्वाधर परीक्षण सेटअप, क्षैतिज परीक्षण सेटअप, या दोनों के साथ आपूर्ति की जा सकती है।
Q7: क्या यह रैंडम कंपन परीक्षण कर सकता है?
RE: हाँ। रैंडम कंपन परीक्षण के लिए एक उपयुक्त कंपन नियंत्रक को कॉन्फ़िगर किया जा सकता है, जिसमें PSD-आधारित परीक्षण प्रोफाइल शामिल हैं।
Q8: क्या यह शॉक परीक्षण कर सकता है?
RE: हाँ, बशर्ते कि चयनित शेकर सिस्टम में आवश्यक शॉक प्रोफाइल के लिए पर्याप्त बल, विस्थापन और त्वरण क्षमता हो।
एक इलेक्ट्रोडायनामिक वाइब्रेशन शेकर उच्च-आवृत्ति कंपन परीक्षण के लिए कई फायदे प्रदान करता है:
- व्यापक आवृत्ति रेंज: कम-आवृत्ति और उच्च-आवृत्ति कंपन परीक्षण दोनों के लिए उपयुक्त, विशेष रूप से इलेक्ट्रॉनिक और ऑटोमोटिव घटकों के लिए।
- उच्च नियंत्रण सटीकता: आवृत्ति, त्वरण, विस्थापन, वेग और परीक्षण अवधि को सटीक रूप से नियंत्रित किया जा सकता है।
- तेज प्रतिक्रिया: इलेक्ट्रोडायनामिक ड्राइव सिस्टम नियंत्रण संकेतों पर तेजी से प्रतिक्रिया करता है, जिससे यह स्वीप कंपन परीक्षणों के लिए उपयुक्त होता है।
- स्थिर कंपन आउटपुट: क्लोज्ड-लूप नियंत्रण परीक्षण के दौरान स्थिर कंपन स्तर बनाए रखने में मदद करता है।
- प्रोग्रामेबल परीक्षण: आवृत्ति रेंज, स्वीप दर, त्वरण और चक्रों की संख्या जैसे परीक्षण मापदंडों को स्वचालित रूप से प्रोग्राम किया जा सकता है।
- उच्च-आवृत्ति परीक्षण के लिए उपयुक्त: विशेष रूप से PCB/PCBA, ऑटोमोटिव इलेक्ट्रॉनिक्स, सेंसर, कनेक्टर, बैटरी और अन्य इलेक्ट्रॉनिक घटकों के लिए उपयुक्त।
- उच्च स्वचालन: परीक्षण कार्यक्रमों को सहेजा और स्वचालित रूप से निष्पादित किया जा सकता है, जिससे परीक्षण दक्षता और पुनरुत्पादकता में सुधार होता है।
उत्पाद हाइलाइट्स
2000Hz डायनेमिक वाइब्रेशन टेस्टिंग टेबल 20KN बल और क्षैतिज कंपन के साथ JIS D 1601 और MIL STD 810G मानकों को पूरा करती है। ऑटोमोटिव उच्च-आवृत्ति परीक्षण के लिए आदर्श, इसमें उच्च स्थिरता और सुरक्षा के लिए एक लचीली निलंबन प्रणाली, एयरबैग डंपिंग और तेजी से आत्म-निदान की सुविधा है। कस्टम विस्तार प्लेटफ़ॉर्म उपलब्ध हैं।
