20KN कंपन तालिका परीक्षण उपकरण इलेक्ट्रिक सहायक उपकरण के लिए 1.8m / s
उत्पाद विवरण
| साइन बल: | 20000N | आवृति सीमा: | 3 हर्ट्ज से 2500 हर्ट्ज |
|---|---|---|---|
| रफ़्तार: | 1.8 मी/से | सीधे: | एक्स, वाई, जेड |
| त्वरण: | 100 ग्राम | चलती कोइलिंग: | 30 किलो |
| भार: | 300 किलो | ||
| प्रमुखता देना |
20KN कंपन तालिका परीक्षण उपकरण,1.8m/s कंपन तालिका परीक्षण उपकरण,20KN कंपन परीक्षण मशीन |
||
उत्पाद वर्णन

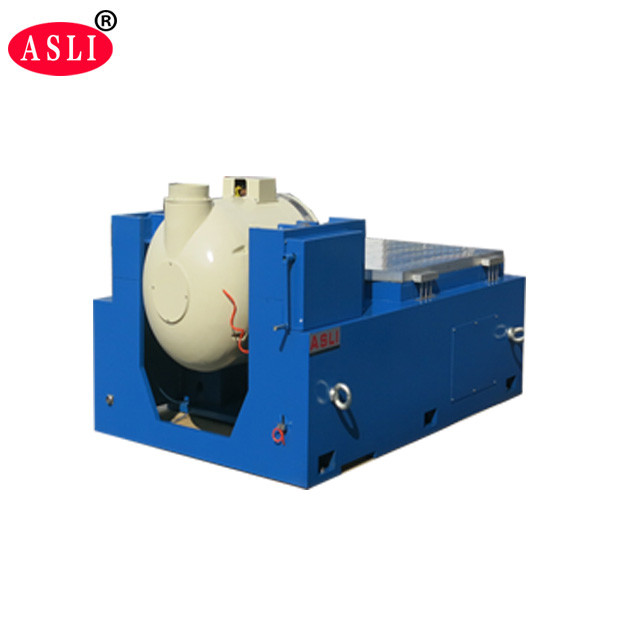

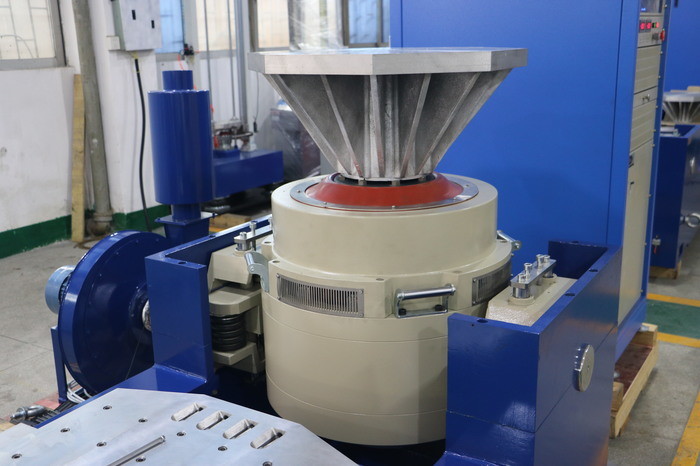

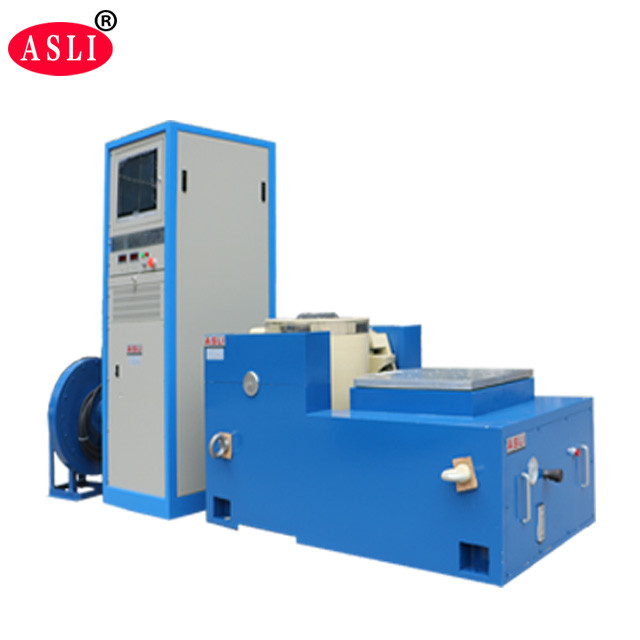

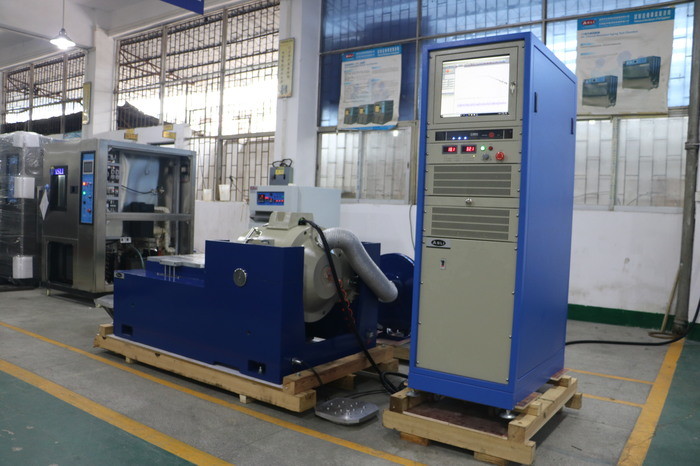

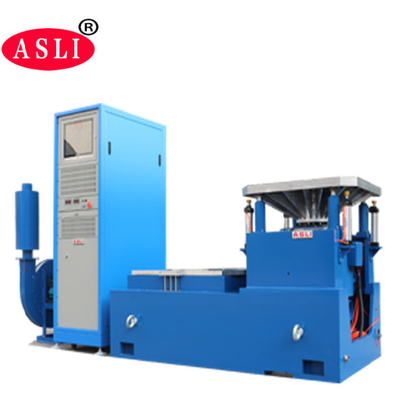

ईएस-20 डिजिटल इलेक्ट्रोडायनामिक टाइप कंपन परीक्षक एक उच्च आवृत्ति कंपन परीक्षण मशीन है जिसे विद्युत सामानों और घटकों के सटीक और विश्वसनीय परीक्षण के लिए डिज़ाइन किया गया है।ASLi द्वारा निर्मित, सिमुलेशन पर्यावरण परीक्षण उपकरण और यांत्रिक कंपन और झटके परीक्षण मशीनों में 28 साल का अनुभव रखने वाली कंपनी,यह प्रणाली एक स्टार उत्पाद है जिसने सीई प्रमाणन अर्जित किया है.
28 वर्षों के लंबे इतिहास के साथ, ASLi सिमुलेशन पर्यावरण परीक्षण उपकरण, यांत्रिक कंपन और झटके परीक्षण मशीनों के विकास और निर्माण के लिए समर्पित है।ईएस-20 डिजिटल इलेक्ट्रोडायनामिक टाइप कंपन परीक्षक और उच्च आवृत्ति कंपन परीक्षण मशीन हमारे प्रमुख उत्पाद हैं, गुणवत्ता और सुरक्षा के लिए सीई प्रमाणन प्राप्त किया है।
प्रत्येक मशीन को दुनिया भर में सुरक्षित परिवहन के लिए सावधानीपूर्वक पैक किया जाता हैः पीपी फिल्म पहले लागू की जाती है, उसके बाद मशीन और मामले के बीच 10 मिमी फोम,अधिकतम सुरक्षा के लिए एक बाहरी मानक निर्यात प्लाईवुड मामले के साथ.
| मॉडल |
रेटेड सीन बल (एन) |
रेटेड यादृच्छिक बल (एन) |
आवृत्ति रेंज (हर्ट्ज) |
रेटेड त्वरण (m/s2) |
रेटेड गति (m/s) |
रेटेड विस्थापन (पी-पी) मिमी |
मैक्स. लोड करना (किलो) |
चलना कॉइल (किग्रा) |
आयाम चलना कॉइल (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | ३५०० | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | ३५०० | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | ३५०० | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | ३५०० | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ३५०० | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ३५०० | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ३५०० | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ३३००० | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ३३००० | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ₹2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | ३२०० | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | ३२१०० | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ₹1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन गतिशील सर्कल कंकाल।
- दो-चुंबकीय सर्किट डिजाइन कम चुंबकीय प्रवाह रिसाव, कॉम्पैक्ट संरचना और तर्कसंगत लेआउट सुनिश्चित करता है।
- उत्कृष्ट विकेंद्री भार क्षमता के लिए सीधी और आयात उन्मुख समग्र शरीर कठोरता अभिविन्यास के साथ रॉकर रॉड रोलर बीयरिंग।
- ट्रूनियन आइसोलेशन फाउंडेशन हार्मोन उपयोग के लिए समर्पित है, सुविधाजनक मोबाइल स्थापना प्रदान करता है।
- उन्नत प्रौद्योगिकी की चलती-चलन प्रणाली गतिशील चक्र की उच्च विश्वसनीयता सुनिश्चित करती है।
- नयी नलिका डिजाइन शीतलन प्रभाव को बढ़ाता है।
- छोटे गुब्बारे के प्रभाव के साथ स्थिर कठोरता और गतिशील कठोरता, कंपन तालिका क्षमता को बढ़ाना और निम्न आवृत्ति प्रदर्शन में सुधार करना।
| मॉडल | बेंच का आकार (मिमी) | आवृत्ति सीमा (हर्ट्ज) | चलती भागों का वजन (किलो) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
५००० 5 ¢1500 ५२००० |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
५००० ५१४०० ५२००० |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
५००० 5 ¢1500 ५२००० |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
५००० ५१०० ५२००० |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
५०००० ५००० 5 ¢1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
५००० 5 ¢1500 ५२००० |
57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
५००० ५१३०० 5 ¢1500 |
89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
५०००० 5 ¢1100 ५१४०० |
126 168 210 |
| मॉडल | वजन (किलो) | अधिकतम आवृत्ति (हर्ट्ज) | बेंच का आकार |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (गोल बेंच) | 220 | 350 | Φ1200 |
एएसएलआई ईएस-20 डिजिटल इलेक्ट्रोडायनामिक टाइप कंपन परीक्षक और उच्च आवृत्ति कंपन परीक्षण मशीन श्रृंखला का निर्माण करता है,उन्नत आधुनिक प्रौद्योगिकियों जैसे "दोहरे चुंबकीय सर्किट संरचना" को शामिल करना, " "स्व-जनित कंकाल कार्रवाई सर्कल", "एयरबोर्न समर्थन", "रोलर बीयरिंग और रैखिक मार्गदर्शन", और "trunnion अलगाव। " ये प्रणाली X, Y,Z तीन अक्षीय साइनसॉइडल कंपन परीक्षण और ब्रॉडबैंड यादृच्छिक कंपन परीक्षण, साथ ही क्लासिक पल्स टेस्ट (हाफ-सिनस, ट्रैपेज़ॉइडल, सॉट टूथ वेव) और शॉक रिस्पांस स्पेक्ट्रम टेस्ट।
इन उत्पादों का व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण और घरेलू उपकरण उद्योगों में उपयोग किया जाता है।
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न 1: विद्युत गतिज कंपन शकर क्या है?
RE: एक विद्युत गतिशील कंपन शेकर एक परीक्षण प्रणाली है जिसका उपयोग कंपन स्थितियों का अनुकरण करने के लिए किया जाता है जो परिवहन, संचालन या सेवा के दौरान उत्पादों का अनुभव कर सकते हैं।यह विश्वसनीयता के लिए व्यापक रूप से प्रयोग किया जाता है, स्थायित्व और योग्यता परीक्षण।
Q2: कौन से उत्पादों का परीक्षण किया जा सकता है?
RE: इसका उपयोग इलेक्ट्रॉनिक घटकों, ऑटोमोटिव भागों, बैटरी, एयरोस्पेस घटकों, विद्युत उत्पादों, पैकेजिंग, संचार उपकरण,और अन्य उत्पादों को कंपन परीक्षण की आवश्यकता है.
Q3: शेकर किस प्रकार के कंपन परीक्षण कर सकता है?
RE: सिस्टम कॉन्फ़िगरेशन के आधार पर, यह साइन कंपन, यादृच्छिक कंपन, सदमे परीक्षण, अनुनाद खोज, आवृत्ति स्वीप और अन्य प्रोग्राम करने योग्य कंपन परीक्षण कर सकता है।
Q4: परीक्षण की अधिकतम आवृत्ति क्या है?
RE: अधिकतम आवृत्ति मॉडल और विन्यास पर निर्भर करती है। विभिन्न आवृत्ति आवश्यकताओं के लिए विभिन्न शेकर मॉडल उपलब्ध हैं।कृपया अपनी आवश्यक आवृत्ति सीमा प्रदान करें ताकि हम एक उपयुक्त मॉडल की सिफारिश कर सकें.
प्रश्न 5: मैं सही शेकर मॉडल कैसे चुनूं?
RE: मुख्य कारकों में शामिल हैंः
- अधिकतम नमूना भार
- नमूना आयाम
- आवश्यक कंपन दिशा
- आवृत्ति सीमा
- अधिकतम त्वरण
- विस्थापन
- आवश्यक कंपन परीक्षण मानक
इन मापदंडों के आधार पर, हम एक उपयुक्त शेकर प्रणाली की सिफारिश कर सकते हैं।
प्रश्न 6: क्या शेकर ऊर्ध्वाधर और क्षैतिज दोनों प्रकार के कंपन कर सकता है?
RE: हाँ. कॉन्फ़िगरेशन के आधार पर, सिस्टम को एक ऊर्ध्वाधर परीक्षण सेटअप, क्षैतिज परीक्षण सेटअप, या दोनों के साथ आपूर्ति की जा सकती है.
प्रश्न 7: क्या यह यादृच्छिक कंपन परीक्षण कर सकता है?
RE: हाँ. एक उपयुक्त कंपन नियंत्रक PSD आधारित परीक्षण प्रोफाइल सहित यादृच्छिक कंपन परीक्षण के लिए कॉन्फ़िगर किया जा सकता है.
प्रश्न 8: क्या यह शॉक परीक्षण कर सकता है?
RE: हाँ, बशर्ते कि चयनित शेकर प्रणाली में आवश्यक झटके प्रोफ़ाइल के लिए पर्याप्त बल, विस्थापन और त्वरण क्षमता हो।
एक विद्युत गतिशील कंपन शेकर उच्च आवृत्ति कंपन परीक्षण के लिए कई फायदे प्रदान करता हैः
- व्यापक आवृत्ति सीमाः विशेष रूप से इलेक्ट्रॉनिक और ऑटोमोटिव घटकों के लिए निम्न आवृत्ति और उच्च आवृत्ति कंपन परीक्षणों दोनों के लिए उपयुक्त है।
- उच्च नियंत्रण सटीकताः आवृत्ति, त्वरण, विस्थापन, वेग और परीक्षण अवधि को सटीक रूप से नियंत्रित किया जा सकता है।
- तेज़ प्रतिक्रियाः विद्युत गतिशील ड्राइव प्रणाली नियंत्रण संकेतों पर तेजी से प्रतिक्रिया करती है, जिससे यह स्वीप कंपन परीक्षणों के लिए उपयुक्त हो जाती है।
- स्थिर कंपन आउटपुटः बंद-लूप नियंत्रण पूरे परीक्षण के दौरान स्थिर कंपन स्तर बनाए रखने में मदद करता है।
- प्रोग्राम करने योग्य परीक्षणः परीक्षण मापदंडों जैसे कि आवृत्ति सीमा, स्वीप दर, त्वरण और चक्रों की संख्या स्वचालित रूप से प्रोग्राम की जा सकती है।
- उच्च आवृत्ति परीक्षण के लिए उपयुक्त: विशेष रूप से पीसीबी/पीसीबीए, ऑटोमोटिव इलेक्ट्रॉनिक्स, सेंसर, कनेक्टर, बैटरी और अन्य इलेक्ट्रॉनिक घटकों के लिए उपयुक्त।
- उच्च स्वचालनः परीक्षण कार्यक्रमों को स्वचालित रूप से सहेजा और निष्पादित किया जा सकता है, जिससे परीक्षण दक्षता और दोहराव में सुधार होता है।
यदि आपके पास वर्टिकल और हॉरिजॉन्टल कंपन परीक्षक के बारे में कोई प्रश्न हैं, तो कृपया हमसे संपर्क करने में संकोच न करें। हम आपकी सहायता करने में प्रसन्न हैं।
