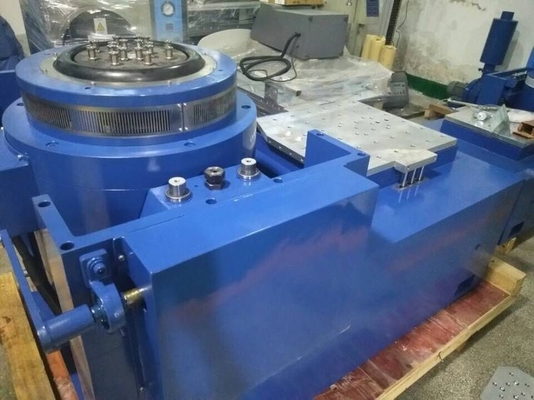

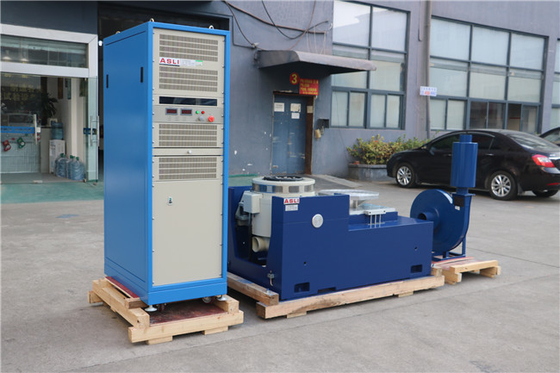

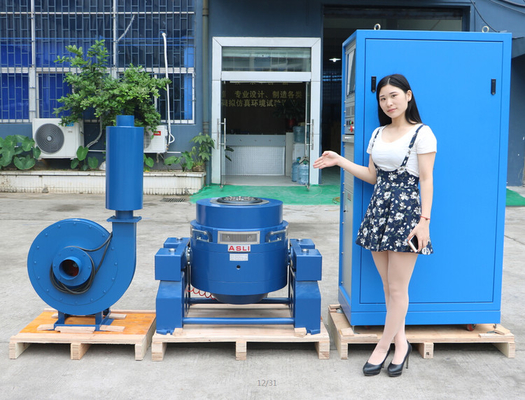

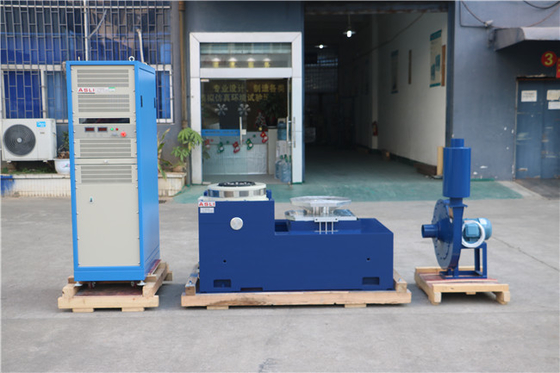

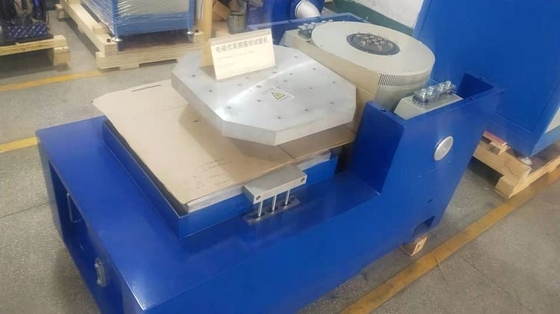

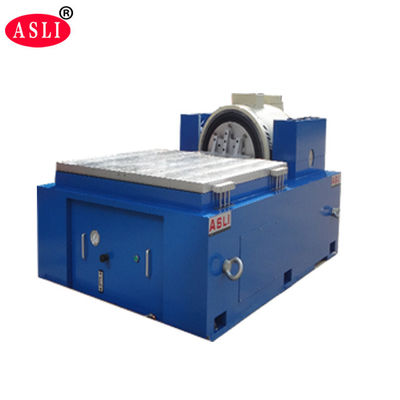

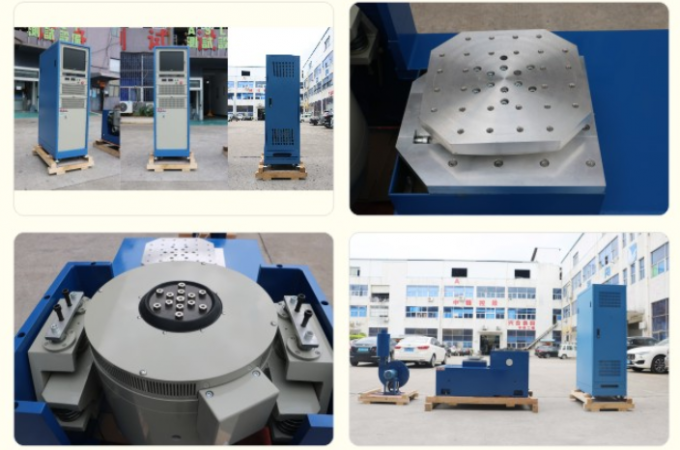

IEC62133 विद्युत चुम्बकीय प्रकार उच्च आवृत्ति क्षैतिज और ऊर्ध्वाधर कंपन परीक्षण मशीन
उत्पाद विवरण
| कंपन बल: | 30KN | अधिकतम। त्वरण: | 100 ग्राम |
|---|---|---|---|
| परीक्षण मानक: | आईईसी62133 | कंपन दिशा: | क्षैतिज और ऊर्ध्वाधर कंपन |
| अधिकतम। विस्थापन: | 51 मिमी | चलती कुंडल का वजन: | 40 किलो |
| प्रमुखता देना |
आईईसी 62133 कंपन परीक्षण मशीन,30 केएन कंपन परीक्षण मशीन,आईईसी 62133 इलेक्ट्रोमैग्नेटिक शेकर सिस्टम |
||
उत्पाद वर्णन
IEC62133 विद्युत चुम्बकीय उच्च आवृत्ति क्षैतिज और ऊर्ध्वाधर कंपन परीक्षण मशीन एक सटीक इंजीनियरिंग प्रणाली है जो बैटरी के कठोर कंपन और सदमे परीक्षण के लिए डिज़ाइन की गई है,बैटरी पैकयह पूरी तरह से अंतरराष्ट्रीय बैटरी सुरक्षा और परिवहन मानकों का अनुपालन करता है,पर्यावरणीय तनाव स्क्रीनिंग और विश्वसनीयता परीक्षण के लिए दोहराए जाने योग्य परिणाम.
प्रणाली बैटरी या बैटरी पैक को कंपन तालिका पर तय करती है और निर्धारित आवृत्तियों, त्वरणों,और विस्थापनपरीक्षण के दौरान, नमूना लीक नहीं होना चाहिए, क्षमता खोना, टूटना, आग लगना या विस्फोट नहीं होना चाहिए, यह सुनिश्चित करना कि उच्चतम सुरक्षा और प्रदर्शन बेंचमार्क को पूरा किया जाए।
इसका उपयोग असाधारण रूप से व्यापक है, जिसमें सर्किट बोर्ड, बैटरी, विमान, जहाज, रॉकेट, मिसाइल, ऑटोमोबाइल, घरेलू उपकरण और कई अन्य औद्योगिक उत्पाद शामिल हैं।
| पैरामीटर | मूल्य |
|---|---|
| साइन बल (पीक) | 30 kN |
| आघात बल (पीक) | 60 kN |
| आवृत्ति सीमा | ५२८०० हर्ट्ज |
| विस्थापन (निरंतर) | 51 मिमी |
| अधिकतम वेग | 1.8 मी/सेकंड |
| अधिकतम त्वरण | 100 जी |
| आर्मर का व्यास | 445 मिमी |
| प्रथम क्रमांक के प्रतिध्वनित आवृत्ति | 2,400 हर्ट्ज |
| अनुमेय विलक्षण क्षण | > 500 N·m |
| आर्मर का वजन | 40 किलो |
| HE/ST पेंच आयाम | M10 (मीट्रिक) |
| अक्षीय कंपन पृथक्करण आवृत्ति | ३ हर्ट्ज |
| अधिकतम. उपयोगी भार | 500 किलो |
| चुंबकीय प्रवाह रिसाव | ≤1 मीटी |
| आयाम (L×W×H, अनपैक) | 1330 × 860 × 1,250 मिमी |
| वजन (अनपैक) | 2,500 किलोग्राम |
| स्थापना | रबर मैट (अँकर बोल्ट आवश्यक) |
| पैरामीटर | मूल्य |
|---|---|
| एम्पलीफायर आउटपुट | 30 kVA |
| एसएनआर | > 65 डीबी |
| नामित आउटपुट वोल्टेज | 120 Vrms |
| आयाम (L×W×H, अनपैक) | 800 × 900 × 2,100 मिमी |
| पैरामीटर | मूल्य |
|---|---|
| हवा का आयतन | 0.46 m3/s |
| शक्ति | 7.5 किलोवाट |
| वायु नलिका का व्यास | 200 मिमी |
| वायु दबाव | 8.8 kPa |
| स्थापना | छत-संलग्न (दो 90° मोड़ तक), अधिकतम 20 फीट चलना |
- जीबी/टी 31486-2015 इलेक्ट्रिक वाहन की ट्रैक्शन बैटरी के लिए विद्युत प्रदर्शन आवश्यकताएं और परीक्षण विधियाँ
- यूएल 1642:2012 लिथियम बैटरी के लिए मानक
- यूएल 2054:2012 घरेलू और वाणिज्यिक बैटरी
- UN38.3 (2012) ️ भाग 3: खतरनाक माल के परिवहन के लिए प्रस्ताव ️ परीक्षण और मानक मैनुअल
- IEC62133-2:2017 ️ पोर्टेबल सील सेकंडरी सेल और उनसे बनी बैटरी के लिए सुरक्षा आवश्यकताएं, पोर्टेबल अनुप्रयोगों में उपयोग के लिए ️ भाग 2: लिथियम सिस्टम
- आईईसी 62281:2004 लिथियम बैटरी और बैटरी के परिवहन में सुरक्षा आवश्यकताएं
- आईईसी 60068:2007 ️ गैल्वानिक सेल भाग 4: लिथियम आयन बैटरी की सुरक्षा आवश्यकताएं
- आरामदायक कार्य वातावरण के लिए अति-शान्त संचालन
- सुविधाजनक स्थापना और सुचारू संचालन के लिए उच्च गुणवत्ता वाली मशीन आधार
- उच्च स्थिरता और विश्वसनीयता के लिए आवृत्ति प्रदर्शन और पीआईडी समायोजन के साथ डिजिटलीकृत नियंत्रण सर्किट
- विभिन्न परीक्षण आवश्यकताओं को पूरा करने के लिए दोनों स्वीप आवृत्ति और निश्चित आवृत्ति संचालन मोड का समर्थन करता है
- नियंत्रण सर्किट के साथ मजबूत विद्युत चुम्बकीय क्षेत्र हस्तक्षेप को समाप्त करने के लिए इंजीनियर
- लंबे समय तक काम करने के समय की सेटिंग्स परीक्षण उत्पादों को सटीक, दोहराए जाने योग्य परीक्षण अवधि तक पहुंचने की अनुमति देती हैं
उत्पाद हाइलाइट्स
IEC62133 विद्युत चुम्बकीय कंपन परीक्षक क्षैतिज और ऊर्ध्वाधर बैटरी परीक्षण के लिए 30kN बल, 100g त्वरण और 5-2800Hz आवृत्ति प्रदान करता है। विशेषताएं 51 मिमी विस्थापन, 500 किलोग्राम पेलोड और अल्ट्रा-शांत ऑपरेशन। UL, UN38.3 और IEC मानकों का अनुपालन करता है। विश्वसनीय, सटीक परीक्षण के लिए कस्टम विकल्प उपलब्ध हैं।
