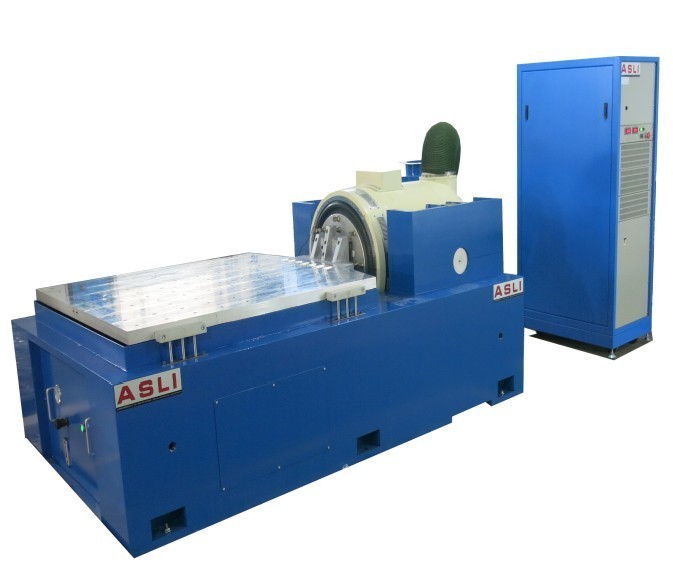

इलेक्ट्रोडायनामिक कंपन परीक्षण मशीन मिलिए MIL STD 810G और MIL STD 202H
Product Details
| साइन फोर्स: | 30000N | रफ़्तार: | 1.8 मीटर/एस |
|---|---|---|---|
| विस्थापन: | 100 मिमी | त्वरण: | 100 ग्राम |
| आवृत्ति: | 3 ~ 3500Hz | शक्ति: | 380V 3 चरण |
| मानक को पूरा करें: | MIL STD 810G और MIL STD 202H | ||
| प्रमुखता देना |
380 वी कंपन परीक्षण मशीन,इलेक्ट्रोडायनामिक कंपन परीक्षण मशीन,एमआईएल एसटीडी 810 जी कंपन परीक्षण उपकरण |
||
Product Description
एएसएलआई इलेक्ट्रोडायनामिक उच्च आवृत्ति कंपन परीक्षण मशीन श्रृंखला उत्पादों का एक निर्माता है। हमारे सिस्टम एक दोहरी चुंबकीय सर्किट संरचना सहित उन्नत प्रौद्योगिकियों के साथ निर्मित कर रहे हैं,स्व-निर्मित कंकाल क्रिया चक्रइन मशीनों में एक्स, वाई और जेड तीन अक्षीय साइनसॉइडल कंपन परीक्षण, ब्रॉडबैंड यादृच्छिक कंपन परीक्षण,और क्लासिकल पल्स टेस्ट (हाफ-सिनस), ट्रैपेज़ोइडल, सेगटूथ वेव) के साथ-साथ शॉक रिस्पांस स्पेक्ट्रम टेस्ट भी किए गए।
इन उत्पादों का व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण और घरेलू उपकरण उद्योगों में उपयोग किया जाता है।
ईएस-3ए कंपन परीक्षक पीडीएफ डाउनलोड करेंचाहे आप नंगे उत्पादों, व्यक्तिगत पैकेजों, पूर्ण पैलेट भार या बहुत बड़े क्रेटेड सिस्टम का परीक्षण कर रहे हों, एएसएलआई के पास आपकी परीक्षण आवश्यकताओं के अनुरूप कंपन प्रणाली मॉडल है।एएसएलआई के क्षैतिज कंपन प्रणालियों क्षैतिज कंपन परीक्षणों की एक विस्तृत श्रृंखला प्रदर्शन.
| मॉडल | नामित सीनस बल (एन) | नामित यादृच्छिक बल (एन) | आवृत्ति सीमा (हर्ट्ज) | नामित त्वरण (m/s2) | नामित गति (m/s) | नामित विस्थापन (पी-पी) मिमी | अधिकतम भार (किलो) | चलती कॉइल (किग्रा) | चलती कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | ३५०० | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | ३५०० | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | ३५०० | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | ३५०० | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ३५०० | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ३५०० | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ३५०० | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ३३००० | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ३३००० | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ₹2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | ३२०० | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | ३२१०० | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ₹1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन गतिशील सर्कल कंकाल।
- कम चुंबकीय प्रवाह रिसाव, कॉम्पैक्ट संरचना और तर्कसंगत लेआउट के साथ दो-चुंबकीय सर्किट डिजाइन।
- रॉकर रॉड रोलर बीयरिंगों के साथ सीधा और आयात उन्मुख समग्र शरीर कठोरता अभिविन्यास, उत्कृष्ट सनकी भार क्षमता प्रदान करता है।
- ट्र्यूनियन पृथक्करण नींव, सुविधाजनक मोबाइल स्थापना के साथ कंपन पृथक्करण के लिए समर्पित।
- गतिशील चक्र की उच्च विश्वसनीयता सुनिश्चित करने के लिए संपूर्ण प्रणाली में उन्नत प्रौद्योगिकी शामिल है।
- नए नलिका डिजाइन जो शीतलन प्रभाव को बढ़ाता है।
- छोटे गुब्बारे के प्रभाव के साथ स्थिर कठोरता और गतिशील कठोरता, कंपन तालिका क्षमता को बढ़ाना और निम्न आवृत्ति प्रदर्शन में सुधार करना।
- एक छोटी लोडिंग बेंच के भीतर, उच्च त्वरण और कार्य आवृत्ति को प्राप्त किया जाता है, जिससे पूरे मशीन बेंच की लोडिंग क्षमता और प्रदर्शन में सुधार होता है।
- क्षैतिज बेंच और कंपन बेंच एक अभिन्न प्रकार हैं, जिनकी संरचना उत्तम है, जो स्थापित करने और समायोजित करने में सुविधा प्रदान करती है।
- स्थिर दबाव ट्रैक, वी के आकार का, ढलान प्रतिरोधी और पूर्वाग्रह भार प्रतिरोधी क्षमता के साथ।
- अच्छी संरचना और आसान संचालन के साथ निर्मित तेल पंप।
| मॉडल | बेंच का आकार (मिमी) | आवृत्ति सीमा (हर्ट्ज) | चलती भागों का वजन (किलो) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | ५००० 5 ¢1500 ५२००० | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | ५००० ५१४०० ५२००० | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | ५००० 5 ¢1500 ५२००० | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | ५००० ५१०० ५२००० | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | ५०००० ५००० 5 ¢1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | ५००० 5 ¢1500 ५२००० | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | ५००० ५१३०० 5 ¢1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | ५०००० 5 ¢1100 ५१४०० | 126 168 210 |
वीटी वर्टिकल एक्सटेंडेड-बेंच और निर्दिष्ट क्लैंप सटीकता से गणना की जाती है और यह सुनिश्चित करने के लिए विस्तृत रूप से डिज़ाइन की जाती है कि ग्राहक एक आदर्श संरचना के आधार पर सर्वोत्तम प्रदर्शन प्राप्त करता है,उच्च गुणवत्ता वाली सामग्री, और उत्कृष्ट कारीगरी।
| मॉडल | वजन (किलो) | अधिकतम आवृत्ति (हर्ट्ज) | बेंच का आकार |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (गोल बेंच) | 220 | 350 | Φ1200 |
यदि आपके पास इलेक्ट्रोडायनामिक कंपन परीक्षण मशीन (MIL-STD-810G और MIL-STD-202H अनुरूप) के बारे में कोई पूछताछ है, तो कृपया हमसे संपर्क करने में संकोच न करें।
Product Highlights
ES-3A इलेक्ट्रोडायनामिक कंपन परीक्षक MIL STD 810G और MIL STD 202H से मिलता है, जो 30000N साइन बल, 100g त्वरण, 3-3500Hz और 100 मिमी विस्थापन प्रदान करता है। रक्षा, एयरोस्पेस और इलेक्ट्रॉनिक्स अनुप्रयोगों के लिए दोहरे चुंबकीय सर्किट, ट्रूनियन अलगाव और एक्स/वाई/जेड तीन-अक्ष परीक्षण की सुविधा है।
