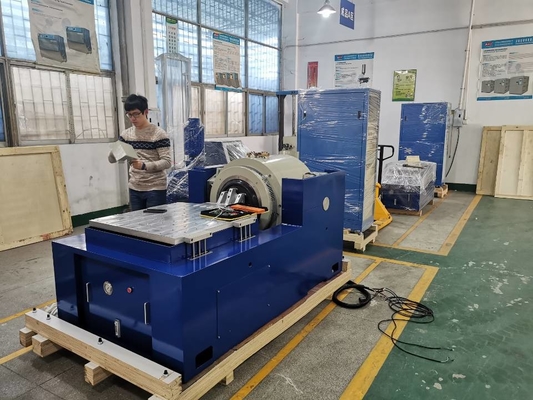

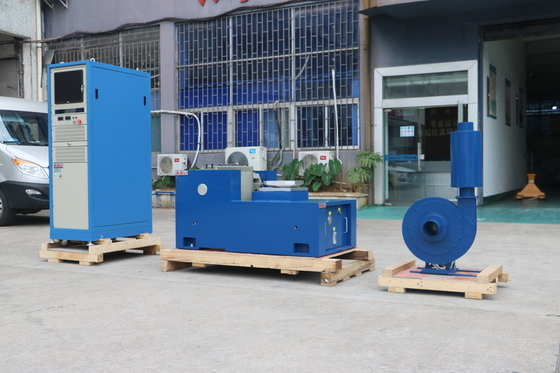

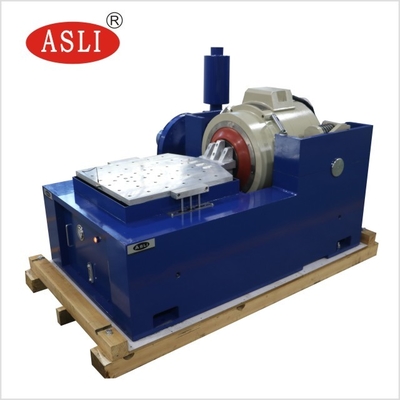

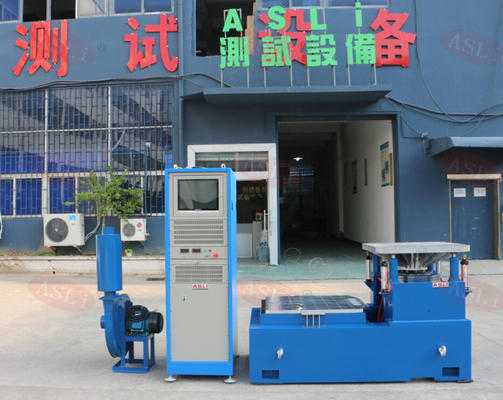

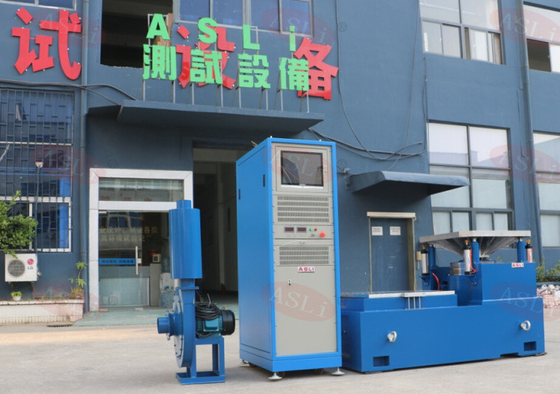

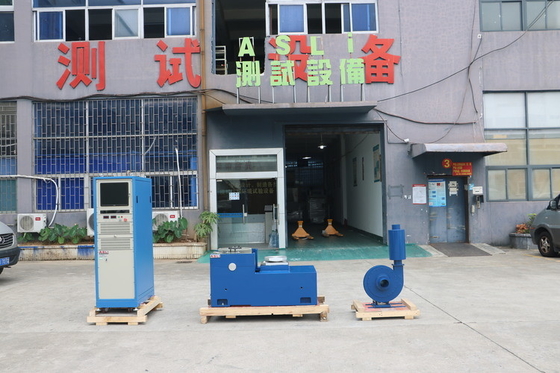

ऑटोमोबाइल पार्ट्स के लिए JIS-D1601-1995 मानक उच्च आवृत्ति इलेक्ट्रो-डायनामिक शेकर सिस्टम
Product Details
| मानक को पूरा करें: | JIS-D1601-1995 | उत्पत्ति के प्लेस: | गुआंग्डोंग, चीन |
|---|---|---|---|
| शक्ति: | इलेक्ट्रॉनिक | आवेदन: | ऑटोमोबाइल पार्ट्स |
| कंपन: | 3 अक्ष | कंपन बल: | स्वनिर्धारित |
| टेबल का आकार: | स्वनिर्धारित | अधिकतम भार: | 750 |
| प्रमुखता देना |
750kg मैक्स लोड इलेक्ट्रोडायनामिक शेकर सिस्टम,ऑटोमोबाइल इलेक्ट्रोडायनामिक शेकर सिस्टम,JIS-D1601-1995 इलेक्ट्रोडायनामिक वाइब्रेशन शेकर |
||
Product Description
उच्च आवृत्ति कंपन परीक्षण स्टैंड ES-30 डाउनलोड करें (पीडीएफ)
- वायु-कूल्ड इलेक्ट्रो-डायनामिक शेकर डिजाइन
- कंपन नियंत्रक और पावर एम्पलीफायर एक ऑल-इन-वन कैबिनेट में एकीकृत
- 2400 न्यूटन पीक साइन थ्रस्ट प्राप्त करता है
- एक्स, वाई, जेड तीन अक्ष परीक्षण की क्षमता
| पैरामीटर | मूल्य |
|---|---|
| अधिकतम सीनस उत्तेजना बल | 5000 किलोग्राम |
| अधिकतम यादृच्छिक कंपन बल | 5000 किलोग्राम.एफ.आर.एम.एस. |
| अधिकतम झटका कंपन बल | 10000 Kg.f चोटी |
| आवृत्ति सीमा | डीसी ~ 4000 हर्ट्ज |
| अधिकतम विस्थापन | 75 मिमी पीपी (पीक से पीक तक) |
| अधिकतम गति | 1.8 मी/सेकंड |
| अधिकतम त्वरण | 100 G (980 m/s2) |
| प्रथम प्रतिध्वनित आवृत्ति | 3500 हर्ट्ज |
| अधिकतम भार | 750 किलोग्राम |
| चलती कॉइल का व्यास (कामकाजी मेसा व्यास) | 450 मिमी |
| चलती कॉइल की गुणवत्ता | 50 किलो |
| मेसा स्क्रू | 13 × एम8 |
| चुंबकीय प्रवाह रिसाव | < 10 गाउस |
| आयाम | 800 मिमी × 800 मिमी × 800 मिमी (ऊर्ध्वाधर मशीन) |
| वजन | लगभग 1500 किलो |
| विशेषता | विवरण |
|---|---|
| कार्य | तापमान, हवा का दबाव, विस्थापन, ओवर-वोल्टेज, ओवर-करंट, इनपुट-अंडर-वोल्टेज, बाहरी दोष, नियंत्रण बिजली की आपूर्ति, तर्क, और अभाव-समान इनपुट सुरक्षा |
| विशेषता | विवरण |
|---|---|
| हार्डवेयर विन्यास | 2-चैनल इनपुट, 1-चैनल इनपुट |
| नियंत्रण कंप्यूटर | एलसीडी डिस्प्ले वाला औद्योगिक ग्रेड का कंप्यूटर (कीबोर्ड और ऑप्टिकल माउस शामिल) |
| सॉफ्टवेयर | चीनी/अंग्रेजी ऑपरेशन इंटरफ़ेस; समय-क्षेत्र और आवृत्ति-क्षेत्र विश्लेषण; सिग्नल स्रोत; साइन स्वीप आवृत्ति विश्लेषण; स्वचालित WORD परीक्षण रिपोर्ट जनरेशन;सिग्नल और डेटा का प्रदर्शन और भंडारण; परीक्षण पैरामीटर सेटअप और विश्लेषण कार्य |
| ऑपरेटिंग सिस्टम | विंडोज 2000 / XP |
| त्वरण सेंसर B&W | आवृत्ति क्षेत्रः 1 ‰ 2000 हर्ट्ज; संवेदनशीलताः 50 mV/g; तापमान सीमाः -24 °C से 250 °C |
| पैरामीटर | मूल्य |
|---|---|
| विद्युत स्रोत | तीन चरण, 380 V / 50 Hz |
- स्थिर आवृत्ति वाले साइनसॉइडल कंपन
- झाँका हुआ कंपन
- यादृच्छिक कंपन
- शास्त्रीय सदमे
- पर्यावरणीय परीक्षण
- तनाव जांच परीक्षण
- कंपन परीक्षण
- उपयोगकर्ता द्वारा आसानी से स्थापित किया जा सकता है
- उपयोगकर्ता इंटरफ़ेस: स्थानीय मोड के लिए एलसीडी टच स्क्रीन और रिमोट मोड के लिए पीसी-विंडोज (ईथरनेट के माध्यम से)
- स्थानीय मोडः पूर्वनिर्धारित परीक्षणों की त्वरित शुरुआत; दर्जनों परीक्षण विनिर्देशों को संग्रहीत किया जा सकता है
- दूरस्थ मोडः परीक्षण परिभाषा, परीक्षण विनिर्देशों का भंडारण, परीक्षण नियंत्रण, परीक्षण डेटा की समीक्षा और प्रलेखन सहित पूर्ण प्रणाली संचालन
उच्च आवृत्ति इलेक्ट्रो-डायनामिक शेकर प्रणाली मुख्य रूप से उत्पाद कंपन और झटके के वातावरण परीक्षण, पर्यावरण तनाव स्क्रीनिंग परीक्षण, और विश्वसनीयता परीक्षण के लिए प्रयोग किया जाता है।विद्युत चुम्बकीय कंपन परीक्षक बैटरी से संबंधित परीक्षण मानकों के पूर्ण अनुपालन में डिज़ाइन किया गया है, निर्दिष्ट मापदंडों के तहत कंपन स्थितियों का अनुकरण।बैटरी या बैटरी पैक को कंपन तालिका पर तय किया जाता है और निर्धारित आवृत्ति पर तीन परस्पर लंबवत दिशाओं के साथ कंपन के अधीन किया जाता हैपरीक्षण के दौरान बैटरी लीक, क्षमता खोना, टूटना, आग लगना या विस्फोट नहीं होना चाहिए।
कंपन परीक्षण का अनुप्रयोग बहुत व्यापक है, जिसमें सर्किट बोर्ड, बैटरी, विमान, जहाज, रॉकेट, मिसाइल, ऑटोमोबाइल, घरेलू उपकरण और अन्य औद्योगिक उत्पाद शामिल हैं।
यदि आपको ऑटोमोबाइल पार्ट्स के लिए JIS-D1601-1995 मानक उच्च आवृत्ति इलेक्ट्रो-डायनामिक शेकर सिस्टम के बारे में अधिक जानकारी की आवश्यकता है, तो कृपया हमसे संपर्क करने में संकोच न करें।
