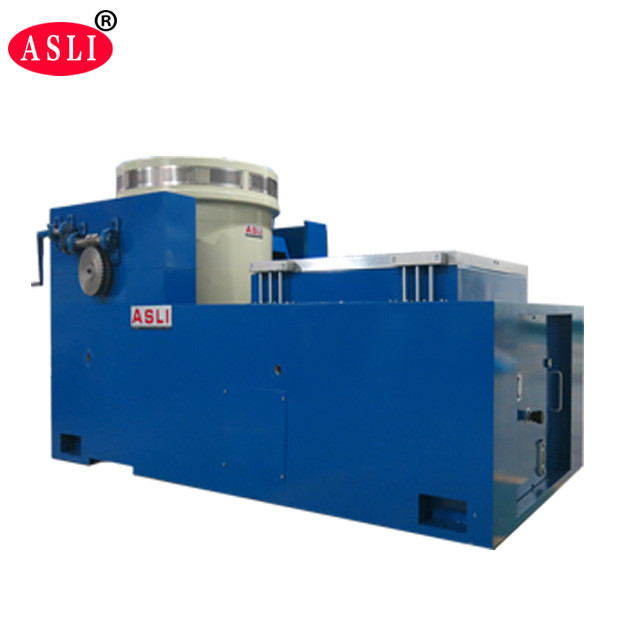

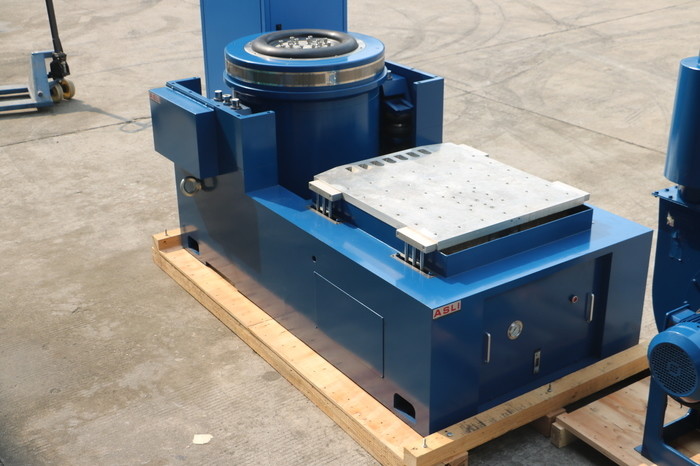

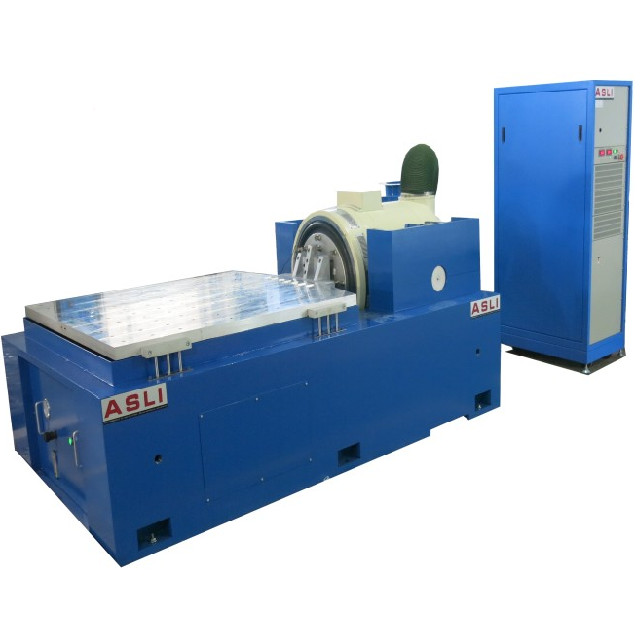

3 एक्सिस मैकेनिकल शेकर टेबल कंपन मशीन इलेक्ट्रोडायनामिक्स परीक्षक
Product Details
| साइन बल: | 6000एन | गति: | 1.6 मी/से |
|---|---|---|---|
| विस्थापन: | 25 मिमी | आवृत्ति: | 3 ~ 3500 हर्ट्ज |
| लोड करना: | 180 किलो | त्वरण: | 100 ग्राम |
| आर्मेचर: | 230 मिमी | ||
| प्रमुखता देना |
6000N मैकेनिकल शेकर टेबल,इलेक्ट्रोडायनामिक मैकेनिकल शेकर टेबल,मैकेनिकल इलेक्ट्रोडायनामिक वाइब्रेशन शेकर |
||
Product Description
उच्च आवृत्ति कंपन शेकर उन्नत आधुनिक प्रौद्योगिकियों को अपनाता है जिसमें एक दोहरी चुंबकीय सर्किट संरचना, स्व-जनित कंकाल क्रिया चक्र, हवाई समर्थन,रोलर लेयरिंग और रैखिक मार्गदर्शन, और trunnion अलगाव. यह एक्स, वाई, और Z तीन-अक्ष सिनोसाइडल कंपन परीक्षण और ब्रॉडबैंड यादृच्छिक कंपन परीक्षण करने में सक्षम है,साथ ही शास्त्रीय (आधा-साइनस) पल्स और शॉक प्रतिक्रिया स्पेक्ट्रम परीक्षणइस उपकरण का व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण और घरेलू उपकरण उद्योगों में उपयोग किया जाता है।
- रेटेड बलःसाइन बल 6000N; यादृच्छिक बल 6000N; झटका बल 12000N
- आवृत्ति सीमाः5 हर्ट्ज से 3500 हर्ट्ज तक स्थिर आवृत्ति, आगे और पीछे स्वीप, सीन, यादृच्छिक और सदमे मोड का समर्थन करता है
- स्वीप-फ्रीक्वेंसी मोडःरैखिक, लघुगणकीय, आगे-पीछे झांकना, निश्चित आवृत्ति
- स्वीप-फ्रीक्वेंसी टाइम्स:1 से 32767 तक
- स्वीप-फ्रीक्वेंसी समय:फिक्स्ड आवृत्ति/एकल 1 ¢ 3600 मिनट; स्वीप-आवृत्ति वक्र प्रदर्शित किया जा सकता है
- अधिकतम त्वरण:1000 m/s2 (बिना भार के)
- अधिकतम भारः180 किलो
- अधिकतम विस्थापन:25 मिमी पीपी (बिना भार के), दोहरी चोटी
- प्रभाव विस्थापनः25 मिमी
- चलती कॉइल का वजनः6.5 किलो
- वाइब्रेशन दिशाएंःऊर्ध्वाधर
- कंपन तरंग:सीनस, यादृच्छिक, सदमे
- चलती कॉइल का व्यास:Φ230 मिमी
- कंपन प्रणाली आयाम (मिमी):W850 × H750 × D550 मिमी
- कंपन प्रणाली वजनः590 किलोग्राम

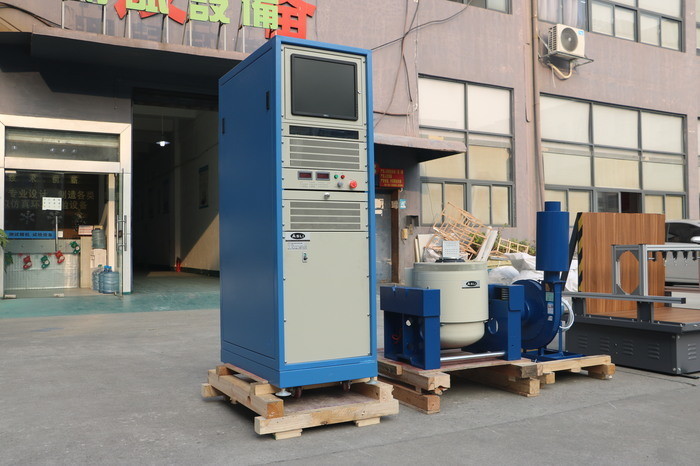

- वाइब्रेशन जनरेटर 1 सेट
- वाइब्रेशन कंट्रोलर 1 सेट
- संचार कनेक्शन कक्ष ¥ 1 सेट
- डीए-6 पावर एम्पलीफायर 1 सेट
- उत्तेजना शक्ति 1 पीसी
- ड्राइवर सॉफ़्टवेयर 1 सेट
- शीतलन प्रणाली ₹ 1 सेट
- औद्योगिक कम्प्यूटर 1 सेट
| मॉडल | नामित सीनस बल (एन) | नामित यादृच्छिक बल (एन) | आवृत्ति सीमा (हर्ट्ज) | नामित त्वरण (m/s2) | नामित गति (m/s) | नामित विस्थापन (पी-पी) मिमी | अधिकतम भार (किलो) | चलती कॉइल (किग्रा) | चलती कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | ३५०० | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ३५०० | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ३३००० | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ३३००० | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ₹2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
नोटः ES-6 मॉडल प्राथमिक विन्यास के रूप में हाइलाइट किया गया है। उच्च शक्ति और भार आवश्यकताओं के लिए अन्य मॉडल उपलब्ध हैं।
- उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन गतिशील सर्कल कंकाल।
- दो-चुंबकीय सर्किट डिजाइन कम चुंबकीय प्रवाह रिसाव, कॉम्पैक्ट संरचना और तर्कसंगत लेआउट सुनिश्चित करता है।
- रॉकर रॉड रोलर बीयरिंगों के साथ सीधा और आयात उन्मुख समग्र शरीर कठोरता अभिविन्यास, उत्कृष्ट सनकी भार क्षमता प्रदान करता है।
- ट्रूनियन आइसोलेशन फाउंडेशन हार्मोन उपयोग के लिए समर्पित है, सुविधाजनक मोबाइल स्थापना प्रदान करता है।
- उन्नत प्रौद्योगिकी की चलती-चलन प्रणाली गतिशील चक्र की उच्च विश्वसनीयता सुनिश्चित करती है।
- नयी नलिका डिजाइन शीतलन प्रभाव को बढ़ाता है।
- असर छोटे गुब्बारे की स्थैतिक कठोरता और गतिशील कठोरता कंपन तालिका असर क्षमता को बढ़ाता है और कम आवृत्ति प्रदर्शन में सुधार।
