ISTA मानकों से मिलें कंपन शेकर टेबल रैंडम शॉक टेस्ट करें

आवेदन

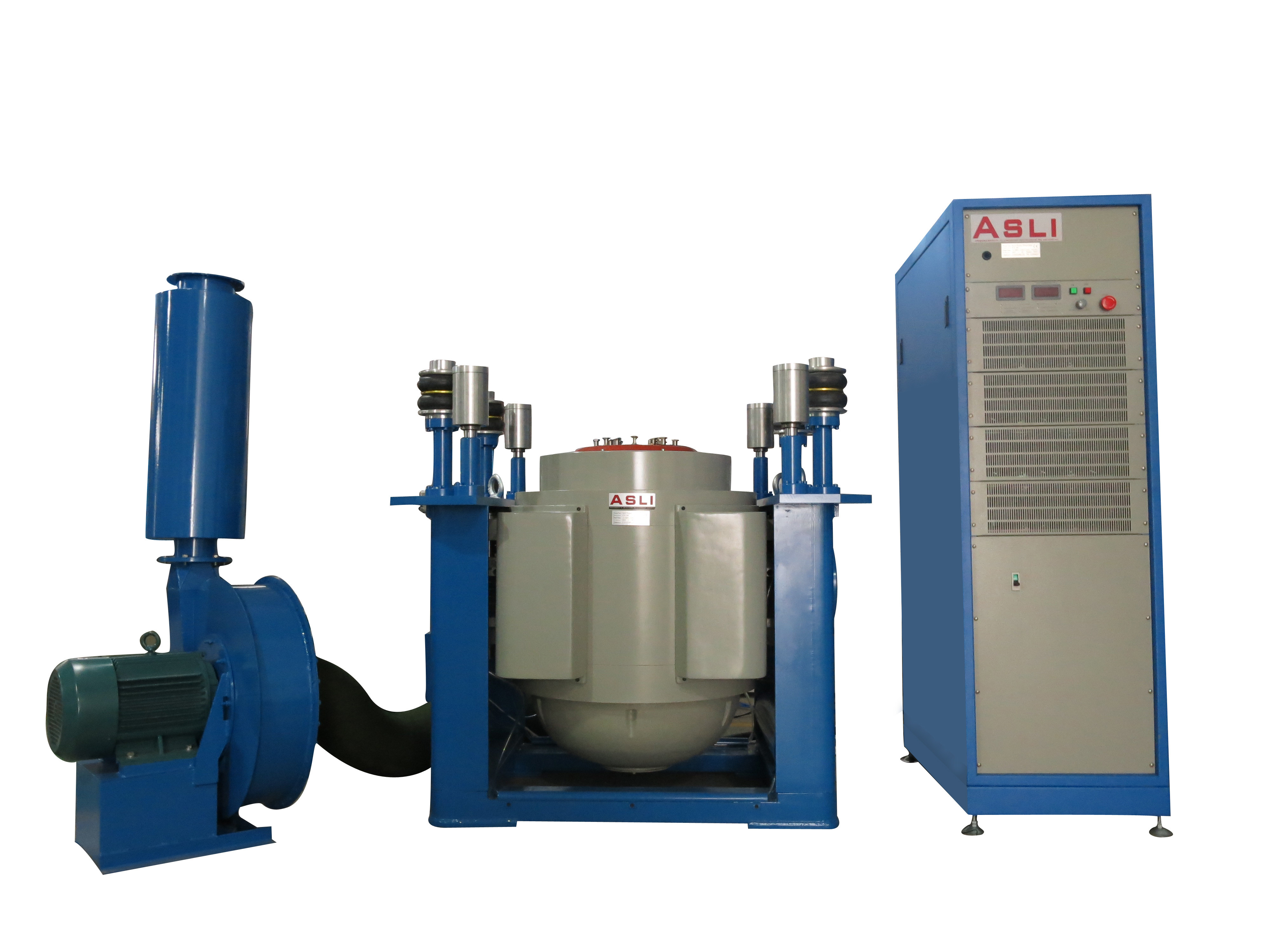

हम ES-20 डिजिटल इलेक्ट्रोडायनामिक्स टाइप वाइब्रेशन टेस्टर और हाई फ्रीक्वेंसी वाइब्रेशन टेस्ट मशीन श्रृंखला के निर्माता हैं। इन प्रणालियों में डबल-मैग्नेटिक सर्किट संरचना, सेल्फ-जेनरेटेड स्केलेटन एक्शन सर्कल, एयरबोर्न सपोर्ट, लीनियर गाइडिंग वाले रोलर बेयरिंग और ट्रूनियन आइसोलेशन जैसी उन्नत तकनीकें शामिल हैं। वे X, Y, और Z तीन-अक्ष साइनसोइडल कंपन परीक्षण और ब्रॉडबैंड रैंडम कंपन परीक्षण, साथ ही क्लासिकल पल्स परीक्षण (हाफ-साइन, ट्रेपेज़ॉइडल, सॉटूथ वेव) और शॉक रिस्पांस स्पेक्ट्रम परीक्षण करने में सक्षम हैं।

इन उत्पादों का व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण और घरेलू उपकरण उद्योगों में उपयोग किया जाता है।

मुख्य विशेषताएं

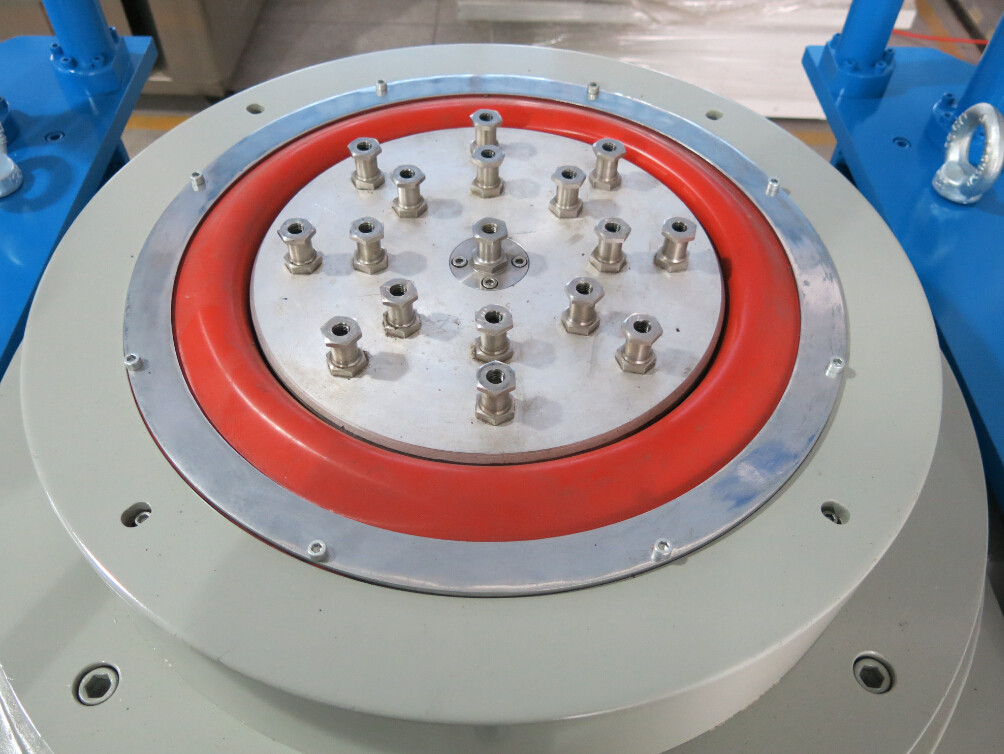

• अच्छी तरह से डिज़ाइन किया गया डायनामिक सर्कल स्केलेटन, जिसमें उच्च चरण अक्षीय अनुनाद आवृत्ति होती है।
• कम चुंबकीय प्रवाह रिसाव के साथ दो-चुंबकीय सर्किट डिज़ाइन, कॉम्पैक्ट और तर्कसंगत संरचना।
• रॉकर रॉड रोलर बेयरिंग सीधे और आयात-उन्मुख समग्र बॉडी कठोरता अभिविन्यास के साथ, उच्च विलक्षण भार क्षमता प्रदान करते हैं।
• हार्मोन उपयोग के लिए समर्पित ट्रूनियन आइसोलेशन फाउंडेशन, सुविधाजनक मोबाइल इंस्टॉलेशन के साथ।
• उन्नत तकनीक मूव-अराउंड सिस्टम डायनामिक सर्कल की उच्च विश्वसनीयता सुनिश्चित करता है।
• नई डक्ट डिज़ाइन शीतलन प्रभाव को बढ़ाती है।
• बियरिंग छोटे गुब्बारे की स्थिर कठोरता और गतिशील कठोरता, कंपन तालिका क्षमता को बढ़ाती है और कम-आवृत्ति प्रदर्शन में सुधार करती है।

तकनीकी पैरामीटर

मॉडल	रेटेड साइन बल (N)	रेटेड रैंडम बल (N)	आवृत्ति रेंज (Hz)	रेटेड त्वरण (m/s²)	रेटेड गति (m/s)	रेटेड विस्थापन (p-p) mm	अधिकतम। लोडिंग (Kg)	चल कॉइल (Kg)	आयाम चल कॉइल का (mm)
ES-1	1000	1000	3–3500	400	1.2	25	70	2.5	Φ150
ES-2	2000	2000	3–3500	800	1.6	25	70	2.5	Φ150
ES-2a	2000	2000	3–3500	300	1.6	40	70	8	Φ230
ES-3	3000	3000	3–3500	1000	1.6	25	100	3.5	Φ150
ES-3a	3000	3000	3–3500	400	1.6	40	120	9	Φ230
ES-6	6000	6000	3–3500	1000	1.6	25	180	6.5	Φ230
ES-6a	6000	6000	3–3500	1000	1.6	51	250	12	Φ230
ES-10	10000	10000	3–3000	1000	1.8	51	270	14	Φ240
ES-20	20000	20000	3–3000	1000	1.8	51	300	30	Φ320
ES-30	30000	30000	3–2800	1000	1.8	51	450	40	Φ450
ES-40	40000	40000	3–2800	1000	1.8	51	500	50	Φ450
ES-50	50000	50000	3–2700	1000	1.8	51	750	50	Φ450
ES-60	60000	60000	3–2700	1000	1.8	51	750	60	Φ450
ES-100	100000	100000	3–2500	1000	1.8	51	1000	90	Φ450
ES-120	120000	120000	3–2200	1000	1.8	51	1100	90	Φ500
ES-160	160000	160000	3–2100	1000	1.8	51	1500	150	Φ600
ES-200	200000	200000	3–2000	1000	1.8	51	2500	200	Φ650
ES-350	350000	350000	3–1700	1000	1.8	51	4500	300	Φ870

ऊर्ध्वाधर कंपन तालिका के तकनीकी पैरामीटर

मॉडल	वजन (किलो)	अधिकतम। आवृत्ति (Hz)	बेंच आकार
VT300	10	2000	Φ300
VT400	16	2000	Φ400
VT500	25	1500	Φ500
VT600	35	1000	Φ600
VT0303	15	2000	300×300
VT0404	22	1500	400×400
VT0505	30	500	500×500
VT0606	58	350	600×600
VT0808	140	350	800×800
VT1010	180	350	1000×1000
VT1212	250	350	1200×1200
VT1212 (गोल बेंच)	220	350	Φ1200

ASLi फ़ैक्टरी के बारे में

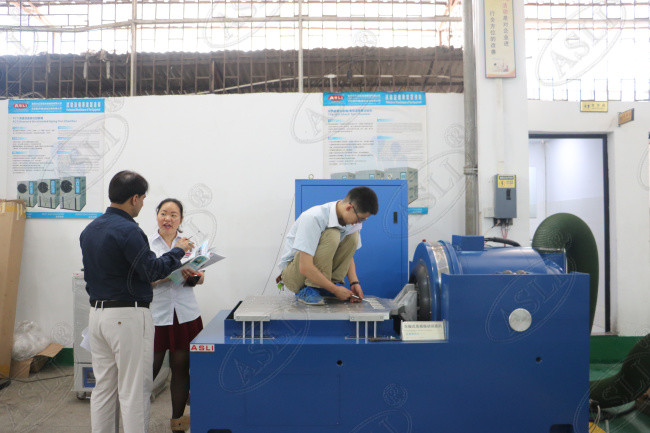

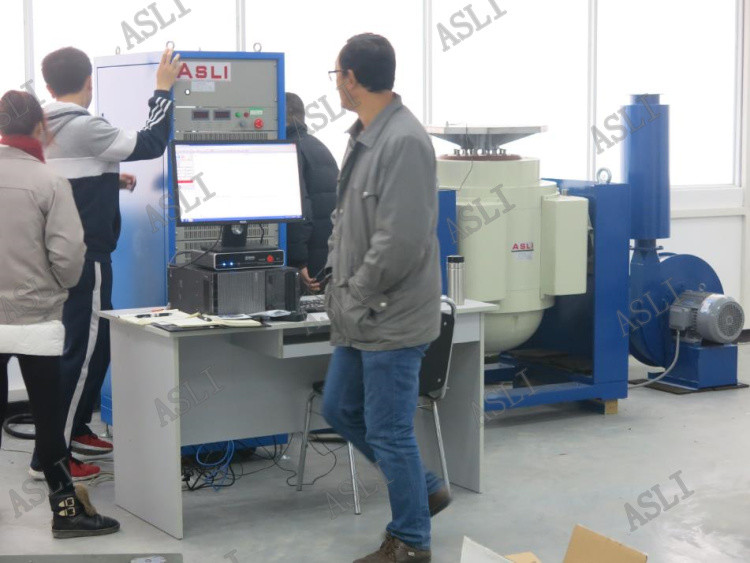

हम एक लंबे समय से स्थापित परीक्षण उपकरण निर्माता हैं। पिछले 25 वर्षों में, हमने खुद को सिमुलेशन पर्यावरण परीक्षण उपकरण और यांत्रिक कंपन और शॉक परीक्षण मशीनों के लिए समर्पित किया है। ISTA मानकों को पूरा करने वाली और रैंडम शॉक परीक्षण करने वाली वाइब्रेशन शेकर टेबल हमारे स्टार उत्पादों में से एक है, और हमने इस मशीन के लिए CE प्रमाणन प्राप्त किया है।



अक्सर पूछे जाने वाले प्रश्न:

Q1: इलेक्ट्रोडायनामिक वाइब्रेशन शेकर क्या है?
पुनः: एक इलेक्ट्रोडायनामिक वाइब्रेशन शेकर एक परीक्षण प्रणाली है जिसका उपयोग उन कंपन स्थितियों का अनुकरण करने के लिए किया जाता है जिनका उत्पाद परिवहन, संचालन या सेवा के दौरान अनुभव कर सकते हैं। इसका व्यापक रूप से विश्वसनीयता, स्थायित्व और योग्यता परीक्षण के लिए उपयोग किया जाता है।

Q2: कौन से उत्पाद परीक्षण किए जा सकते हैं?
पुनः: इसका उपयोग इलेक्ट्रॉनिक घटकों, ऑटोमोटिव पार्ट्स, बैटरी, एयरोस्पेस घटकों, विद्युत उत्पादों, पैकेजिंग, संचार उपकरण और कंपन परीक्षण की आवश्यकता वाले अन्य उत्पादों के लिए किया जा सकता है।

Q3: शेकर कौन से कंपन परीक्षण कर सकता है?
पुनः: सिस्टम कॉन्फ़िगरेशन के आधार पर, यह साइन कंपन, रैंडम कंपन, शॉक परीक्षण, अनुनाद खोज, आवृत्ति स्वीप और अन्य प्रोग्राम योग्य कंपन परीक्षण कर सकता है।

Q4: अधिकतम परीक्षण आवृत्ति क्या है?
पुनः: अधिकतम आवृत्ति मॉडल और कॉन्फ़िगरेशन पर निर्भर करती है। विभिन्न आवृत्ति आवश्यकताओं के लिए विभिन्न शेकर मॉडल उपलब्ध हैं। कृपया अपनी आवश्यक आवृत्ति सीमा प्रदान करें ताकि हम एक उपयुक्त मॉडल की सिफारिश कर सकें।

Q5: मैं सही शेकर मॉडल का चयन कैसे करूं?
पुनः: मुख्य कारकों में शामिल हैं:

• अधिकतम नमूना वजन
• नमूना आयाम
• आवश्यक कंपन दिशा
• आवृत्ति रेंज
• अधिकतम त्वरण
• विस्थापन
• आवश्यक कंपन परीक्षण मानक

इन मापदंडों के आधार पर, हम एक उपयुक्त शेकर सिस्टम की सिफारिश कर सकते हैं।

Q6: क्या शेकर ऊर्ध्वाधर और क्षैतिज दोनों कंपन कर सकता है?
पुनः: हाँ। कॉन्फ़िगरेशन के आधार पर, सिस्टम को ऊर्ध्वाधर परीक्षण सेटअप, क्षैतिज परीक्षण सेटअप, या दोनों के साथ आपूर्ति की जा सकती है।

Q7: क्या यह रैंडम कंपन परीक्षण कर सकता है?
पुनः: हाँ। रैंडम कंपन परीक्षण के लिए एक उपयुक्त कंपन नियंत्रक को कॉन्फ़िगर किया जा सकता है, जिसमें PSD-आधारित परीक्षण प्रोफाइल शामिल हैं।

Q8: क्या यह शॉक परीक्षण कर सकता है?
पुनः: हाँ, बशर्ते कि चयनित शेकर सिस्टम में आवश्यक शॉक प्रोफाइल के लिए पर्याप्त बल, विस्थापन और त्वरण क्षमता हो।

एक इलेक्ट्रोडायनामिक वाइब्रेशन शेकर उच्च-आवृत्ति कंपन परीक्षण के लिए कई फायदे प्रदान करता है:

• व्यापक आवृत्ति रेंज: कम-आवृत्ति और उच्च-आवृत्ति कंपन परीक्षण दोनों के लिए उपयुक्त, विशेष रूप से इलेक्ट्रॉनिक और ऑटोमोटिव घटकों के लिए।
• उच्च नियंत्रण सटीकता: आवृत्ति, त्वरण, विस्थापन, वेग और परीक्षण अवधि को सटीक रूप से नियंत्रित किया जा सकता है।
• तेज प्रतिक्रिया: इलेक्ट्रोडायनामिक ड्राइव सिस्टम नियंत्रण संकेतों पर तेजी से प्रतिक्रिया करता है, जिससे यह स्वीप कंपन परीक्षणों के लिए उपयुक्त होता है।
• स्थिर कंपन आउटपुट: क्लोज्ड-लूप नियंत्रण परीक्षण के दौरान स्थिर कंपन स्तर बनाए रखने में मदद करता है।
• प्रोग्राम योग्य परीक्षण: आवृत्ति रेंज, स्वीप दर, त्वरण और चक्रों की संख्या जैसे परीक्षण मापदंडों को स्वचालित रूप से प्रोग्राम किया जा सकता है।
• उच्च-आवृत्ति परीक्षण के लिए उपयुक्त: विशेष रूप से PCB/PCBA, ऑटोमोटिव इलेक्ट्रॉनिक्स, सेंसर, कनेक्टर, बैटरी और अन्य इलेक्ट्रॉनिक घटकों के लिए उपयुक्त।
• उच्च स्वचालन: परीक्षण दक्षता और दोहराव में सुधार करते हुए, परीक्षण कार्यक्रमों को सहेजा और स्वचालित रूप से निष्पादित किया जा सकता है।
