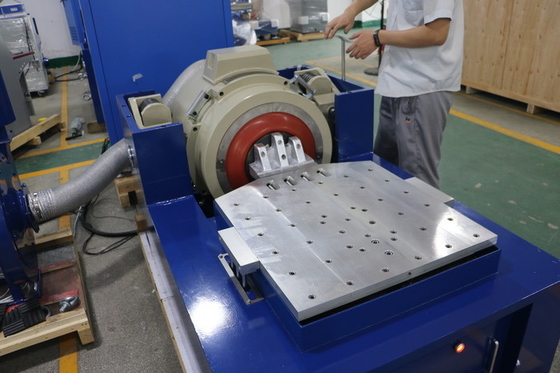

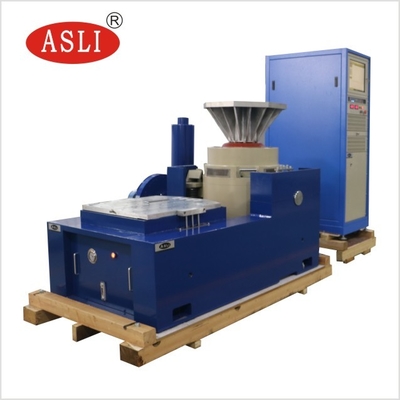

RTCA DO-160F और IEC/EN/AS के साथ वर्टिकल और हॉरिजॉन्टल वाइब्रेशन शेकर टेबल
रैंडम & साइन टेस्ट के बीच क्या अंतर है?
साइनसोइडल वाइब्रेशन टेस्ट, रैंडम टेस्टिंग की तुलना में कम उपयोगी होते हैं, क्योंकि साइन टेस्ट किसी भी समय एक ही आवृत्ति पर केंद्रित होता है। दूसरी ओर, एक रैंडम वाइब्रेशन टेस्ट, किसी भी समय एक परिभाषित स्पेक्ट्रम में सभी आवृत्तियों को उत्तेजित करता है। टस्टिन के रैंडम वाइब्रेशन के विवरण पर विचार करें - “मैंने लोगों को 10-2000Hz जैसे निरंतर स्पेक्ट्रम का वर्णन करते हुए सुना है, जैसे 1990 साइन तरंगें 1Hz अलग। नहीं, यह करीब है लेकिन पूरी तरह से सही नहीं है। साइन तरंगों में स्थिर आयाम और चरण होता है, चक्र के बाद चक्र। मान लीजिए कि उनमें से 1990 थे। क्या समग्रता यादृच्छिक होगी? नहीं। समग्रता को यादृच्छिक होने के लिए, प्रत्येक स्लाइस के आयाम और प्रारंभिक चरण को बेतरतीब ढंग से, अप्रत्याशित रूप से बदलना होगा। अप्रत्याशित बदलाव ही वह है जिसका हमारा मतलब यादृच्छिक से है। ब्रॉड-स्पेक्ट्रम रैंडम वाइब्रेशन में साइनसोइड्स नहीं होते हैं बल्कि कंपन का एक निरंतरता होती है।”

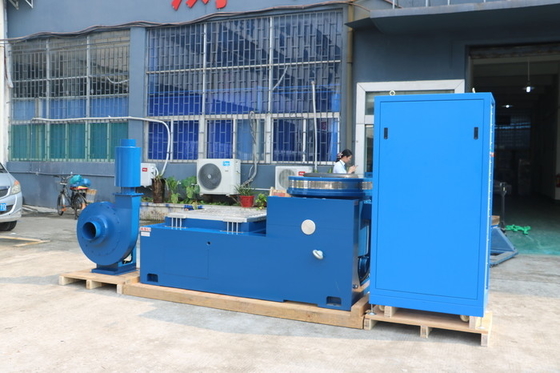

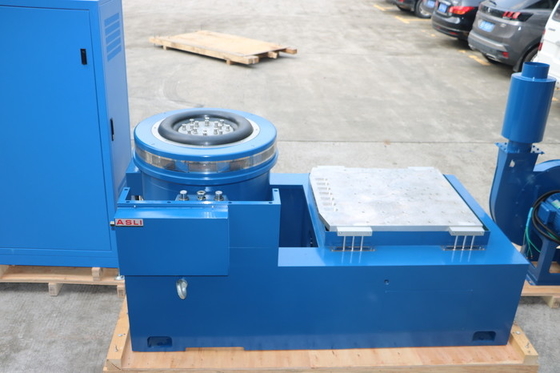

टेस्ट सिस्टम संरचना
1. एक-टुकड़ा क्षैतिज कंपन जनरेटर
2. वर्टिकल विस्तार टेबल
3. मफलर के साथ कूलिंग फैन
4. डिजिटल स्विचिंग पावर एम्पलीफायर
5. मल्टी-फंक्शन वाइब्रेशन कंट्रोल मापने का उपकरण।
विशिष्टता
| नाम | लैब परीक्षण के लिए ऑटोमोबाइल बैटरी EN50604 IEC62133 UN38.3 वाइब्रेशन टेस्ट बेंच | ||||||||
| मॉडल | रेटेड साइन फोर्स (N) | रेटेड रैंडम फोर्स (N) | आवृत्ति रेंज (Hz) | रेटेड त्वरण (m/s2) | रेटेड गति (m/s) | रेटेड विस्थापन (p-p)मिमी | अधिकतम लोडिंग (Kg) | मूविंग कॉइल (Kg) | मूविंग कॉइल का आयाम (मिमी) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
