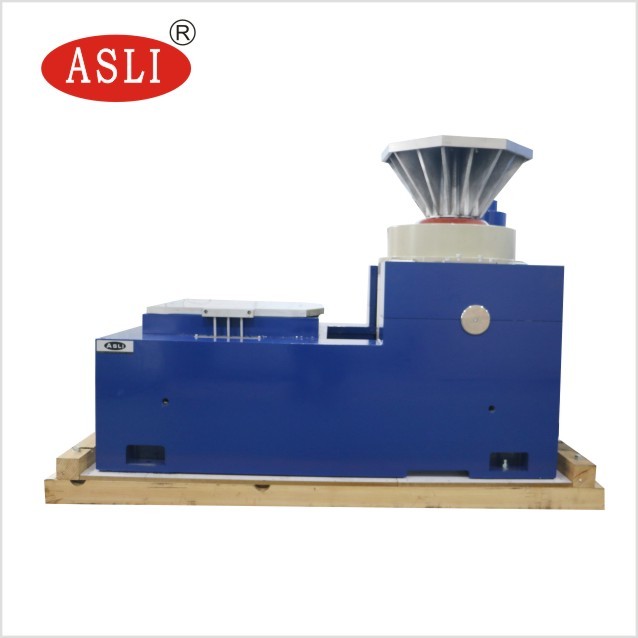

इलेक्ट्रोडायनामिक मैकेनिकल कंपन शेकर, उच्च आवृत्ति कंपन परीक्षक
Product Details
| अनुकूलित समर्थन: | ओईएम | ब्रांड: | एस्ली |
|---|---|---|---|
| उत्पत्ति के प्लेस: | ग्वांगडोंग, चीन | शक्ति: | इलेक्ट्रॉनिक |
| प्रमाणपत्र: | आईएसओ 9001: 2008 | पैकिंग के लिए सामग्री: | पाली की लकड़ी का मामला |
| कंपन: | 3 अक्ष | कंपन बल: | स्वनिर्धारित |
| तालिका आकार: | स्वनिर्धारित | अधिकतम भार: | 100 किलो |
| प्रमुखता देना |
इलेक्ट्रॉनिक मैकेनिकल वाइब्रेशन शेकर,3 एक्सिस मैकेनिकल वाइब्रेशन शेकर,इलेक्ट्रोडायनामिक वाइब्रेशन शेकर टेबल: |
||
Product Description
इलेक्ट्रोडायनामिक वाइब्रेशन मैकेनिकल शेकर — एक उच्च-आवृत्ति कंपन परीक्षक जो X, Y, और Z अक्षों पर सटीक साइनसोइडल, रैंडम और शॉक परीक्षणों के लिए इंजीनियर किया गया है। डबल-मैग्नेटिक सर्किट संरचना और उन्नत डायनामिक सर्कल कंकाल के साथ निर्मित, यह प्रणाली प्रयोगशाला, अनुसंधान और औद्योगिक अनुप्रयोगों की मांग के लिए विश्वसनीय प्रदर्शन प्रदान करती है।
- उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन किया गया डायनामिक सर्कल कंकाल।
- दो-चुंबकीय सर्किट डिजाइन कम चुंबकीय प्रवाह रिसाव, कॉम्पैक्ट संरचना और तर्कसंगत लेआउट सुनिश्चित करता है।
- रॉकर रॉड रोलर बेयरिंग आयात-उन्मुख कम्पोजिट बॉडी कठोरता अभिविन्यास के साथ बेहतर विलक्षण भार क्षमता के लिए।
- हार्मोन उपयोग के लिए समर्पित ट्रूनियन अलगाव नींव, सुविधाजनक मोबाइल स्थापना के साथ।
- उन्नत तकनीक मूव-अराउंड सिस्टम डायनामिक सर्कल की उच्च विश्वसनीयता सुनिश्चित करता है।
- नई डक्ट डिजाइन शीतलन प्रभाव को बढ़ाता है।
- बियरिंग बैलून की स्थिर कठोरता और गतिशील कठोरता को कम किया जाता है, जिससे कंपन तालिका बियरिंग क्षमता बढ़ जाती है और कम-आवृत्ति प्रदर्शन में सुधार होता है।
| साइन थ्रस्ट | 300 किग्रा |
|---|---|
| रैंडम थ्रस्ट | 300 किग्रा |
| इम्पैक्ट थ्रस्ट | 600 किग्रा |
| आवृत्ति रेंज | 2–2500 हर्ट्ज |
| निरंतर विस्थापन | 25 मिमी |
| इम्पैक्ट विस्थापन | 25 मिमी |
| अधिकतम गति | 1.8 मीटर/सेकंड |
| अधिकतम त्वरण | 981 मीटर/सेकंड² |
| मूविंग कॉइल व्यास | φ150 मिमी |
| अनुमेय विलक्षण क्षण | >196 N·m |
| लोड कनेक्शन पॉइंट | 6 पॉइंट |
| मूविंग पार्ट्स का समतुल्य द्रव्यमान | 3 किग्रा |

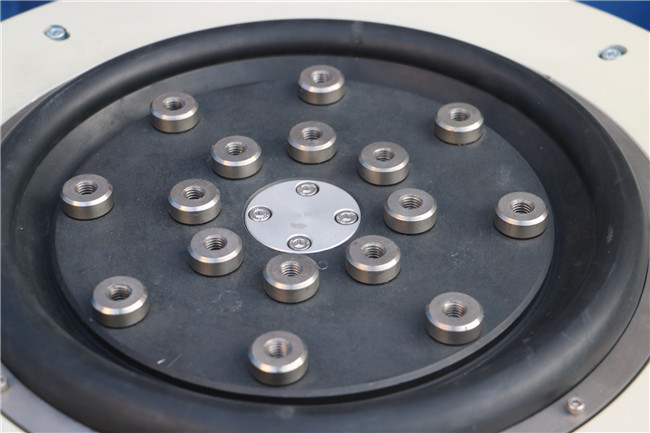

| काउंटरटॉप स्क्रू साइज (मानक) | M8 |
| स्क्रू लेआउट (व्यास, परिधि) | 8 on φ100 मिमी, 8 on φ200 मिमी |
| अक्षीय अलगाव आवृत्ति | <3 हर्ट्ज |
| अधिकतम लोड | 120 किग्रा |
| चुंबकीय प्रवाह रिसाव | <1 एमटी |
| आयाम (पैकेजिंग के बिना) (L×W×H) | 730 मिमी × 550 मिमी × 650 मिमी |
| वाइब्रेशन टेबल का वजन | 450 किग्रा |
इलेक्ट्रोडायनामिक वाइब्रेशन मैकेनिकल शेकर को शैक्षिक, अनुसंधान और प्रयोगशाला वातावरण के लिए डिज़ाइन किया गया है। डबल-मैग्नेटिक सर्किट संरचना, सेल्फ-जेनरेटेड स्केलेटन एक्शन सर्कल, एयरबोर्न सपोर्ट, रोलर बेयरिंग, लीनियर गाइडेंस और ट्रूनियन अलगाव की विशेषता वाला यह सिस्टम X, Y, Z तीन-अक्ष साइनसोइडल कंपन परीक्षण और ब्रॉडबैंड रैंडम कंपन परीक्षण करता है। यह क्लासिकल पल्स टेस्टिंग (हाफ-साइन, ट्रेपेज़ॉइडल, सॉटूथ वेव) और शॉक रिस्पांस स्पेक्ट्रम टेस्टिंग का भी समर्थन करता है।
इन उत्पादों का व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण और घरेलू उपकरण उद्योगों में उपयोग किया जाता है।

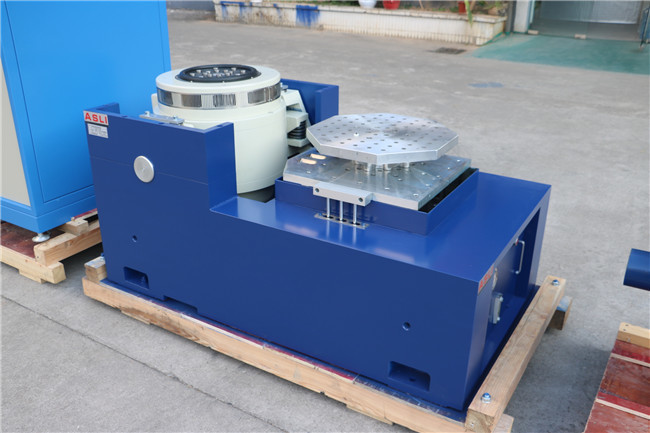

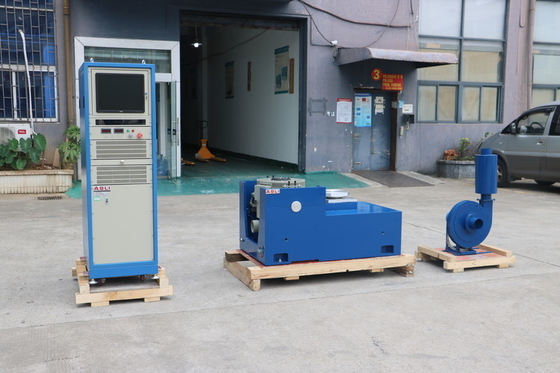

उच्च-आवृत्ति विद्युत चुम्बकीय कंपन परीक्षण मशीन में निम्नलिखित घटक शामिल हैं:
- वाइब्रेशन टेस्ट बेंच
- पावर एम्पलीफायर
- कूलिंग फैन
- स्लिप टेबल

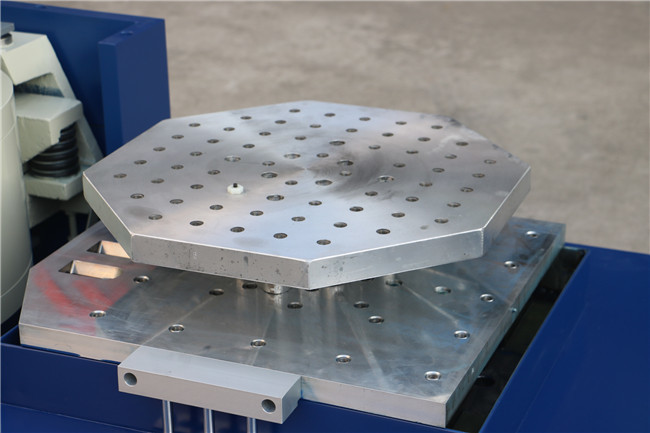

- वर्टिकल एक्सपैंडर
- उच्च त्वरण और कार्य आवृत्ति का एहसास करने के लिए छोटे लोडिंग बेंच के भीतर, पूरे मशीन बेंच की लोडिंग क्षमता और प्रदर्शन में सुधार।

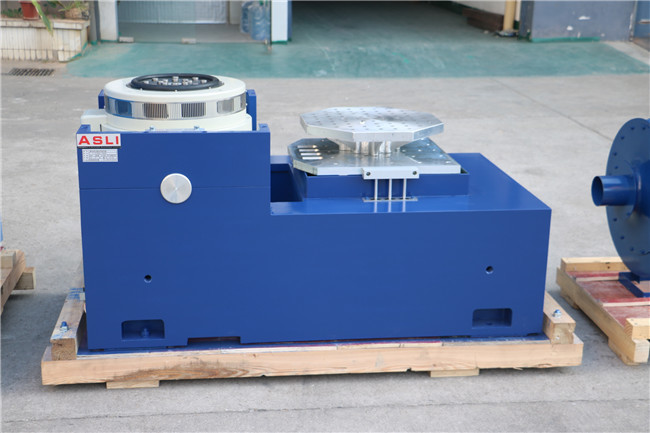

- हॉरिजॉन्टल बेंच और वाइब्रेशन बेंच एक अभिन्न प्रकार के हैं जिनमें पूर्ण संरचना है, जो स्थापित करने और समायोजित करने में सुविधा प्रदान करते हैं।
- स्टेटिक प्रेशर ट्रैक, वी-आकार, ढलान-प्रतिरोधी और बायस-लोडिंग प्रतिरोधी क्षमता के साथ।
- अंतर्निर्मित तेल पंप अच्छी संरचना और आसान संचालन के साथ।
वीटी वर्टिकल एक्सटेंडेड-बेंच और निर्दिष्ट क्लैंप को सटीक रूप से गणना की जाती है और पूरी तरह से डिजाइन किया जाता है ताकि ग्राहक को पूर्ण विनिर्देशों के अनुसार सर्वोत्तम प्रदर्शन प्राप्त हो सके।
