कार भागों के लिए 1000kg.F लंबवत और क्षैतिज कंपन तालिका परीक्षण उपकरण
Product Details
| साइन बल: | 6000एन | गति: | 1.8 मी/से |
|---|---|---|---|
| विस्थापन: | 25 मिमी | आवृत्ति: | 3 ~ 3500 हर्ट्ज |
| लोड करना: | 180 किलो | त्वरण: | 100 ग्राम |
| आर्मेचर: | 450 मिमी | तालिका का आकार: | 500x500 मिमी |
| प्रमुखता देना |
1000kg.F कंपन तालिका परीक्षण उपकरण,इलेक्ट्रोडायनामिक कंपन तालिका परीक्षण उपकरण,1.8m / s कंपन परीक्षण उपकरण |
||
Product Description

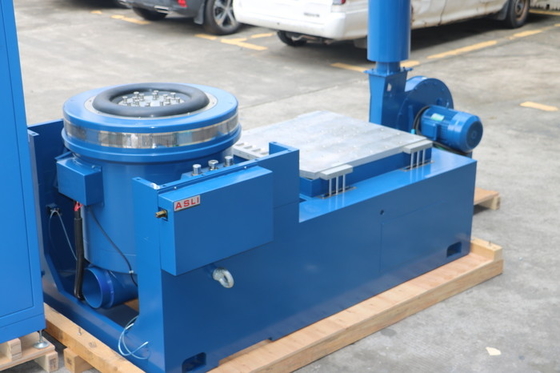

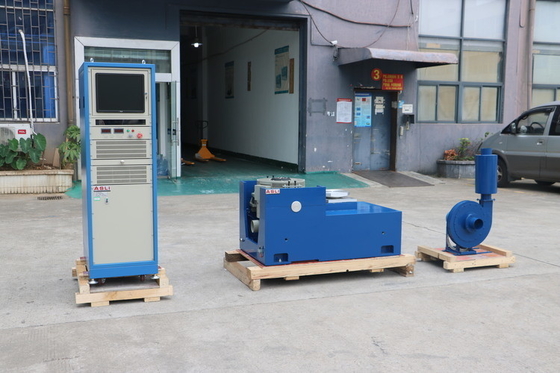

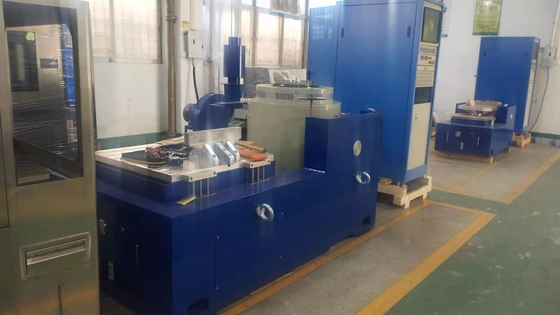

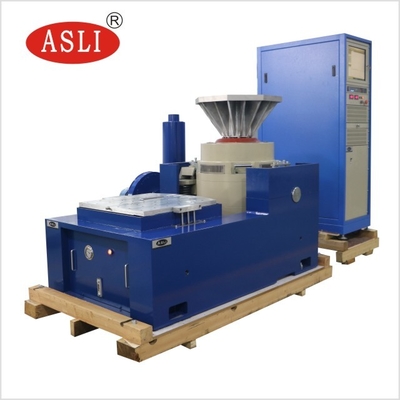

यह 1000kg.f वर्टिकल और हॉरिजॉन्टल वाइब्रेशन टेबल टेस्टिंग इक्विपमेंट एक इलेक्ट्रोडायनामिक वाइब्रेशन शेकर सिस्टम है जिसे रैंडम, साइन और शॉक टेस्टिंग के लिए डिज़ाइन किया गया है। इसका व्यापक रूप से रक्षा, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, ऑटोमोटिव और घरेलू उपकरण उद्योगों में उपयोग किया जाता है।
यह उपकरण प्रारंभिक दोषों का पता लगाने, वास्तविक कार्य परिस्थितियों के अनुकरण और संरचनात्मक शक्ति परीक्षण के लिए इंजीनियर किया गया है। इसकी व्यापक अनुप्रयोग सीमा और विश्वसनीय परीक्षण परिणाम इसे गुणवत्ता आश्वासन और उत्पाद सत्यापन के लिए एक आवश्यक उपकरण बनाते हैं।
सिस्टम साइन वेव, एफएम, स्वीप, प्रोग्रामेबल, फ्रीक्वेंसी मल्टीप्लायर, लॉगरिथम, अधिकतम त्वरण, आयाम मॉड्यूलेशन और टाइम कंट्रोल फ़ंक्शन का समर्थन करता है। यह सरल फिक्स्ड एक्सेलेरेशन और फिक्स्ड एम्प्लीट्यूड मोड के साथ पूर्ण कंप्यूटर नियंत्रण प्रदान करता है। प्रत्येक इकाई स्थिर प्रदर्शन और भरोसेमंद गुणवत्ता सुनिश्चित करते हुए, लगातार 3 महीने तक विफलता-मुक्त संचालन से गुजरती है।
| आइटम | विवरण |
|---|---|
| साइन फोर्स | 10000N |
| शॉक फोर्स | 20000KN |
| आवृत्ति रेंज | 5~3000 हर्ट्ज |
| विस्थापन | 51 मिमी |
| अधिकतम वेग | 1.8 मीटर/सेकंड |
| अधिकतम त्वरण | 981 मीटर/सेकंड² (लोडिंग के बिना) |
| आर्मेचर व्यास | 200 मिमी |
| अनुमत लोड टॉर्क | >300 एन•एम |
| प्रभावी आर्मेचर द्रव्यमान | 6 किग्रा |
| अधिकतम लोड क्षमता | 100 किग्रा |
| चुंबकीय रिसाव | ≤1 एमटी |
| अक्षीय कंपन अलगाव आवृत्ति | <3 हर्ट्ज |
| लोड अटैचमेंट | 16 स्टेनलेस स्टील एम8 इंसर्ट |
| आयाम (एल×डब्ल्यू×एच) | 850 × 665 × 760 मिमी |
| लगभग वजन | 990 किग्रा |
निम्नलिखित तालिका ऑटोमोबाइल बैटरी EN50604 / IEC62133 / UN38.3 वाइब्रेशन टेस्ट बेंच के लिए उपलब्ध मॉडलों की रूपरेखा प्रस्तुत करती है, जो प्रयोगशाला परीक्षण के लिए उपयुक्त है।
| मॉडल | रेटेड साइन फोर्स (एन) | रेटेड रैंडम फोर्स (एन) | आवृत्ति रेंज (हर्ट्ज) | रेटेड एक्सेलेरेशन (मीटर/सेकंड²) | रेटेड स्पीड (मीटर/सेकंड) | रेटेड डिस्प्लेसमेंट (पी-पी) मिमी | अधिकतम लोडिंग (किग्रा) | मूविंग कॉइल (किग्रा) | मूविंग कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ईएस-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ईएस-6ए | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ईएस-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ईएस-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ईएस-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ईएस-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ईएस-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ईएस-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ईएस-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिज़ाइन किया गया डायनामिक सर्कल कंकाल।
- दो-चुंबकीय सर्किट डिज़ाइन कम चुंबकीय प्रवाह रिसाव, कॉम्पैक्ट संरचना और तर्कसंगत लेआउट सुनिश्चित करता है।
- रॉकर रॉड रोलर बेयरिंग, सीधी और आयात-उन्मुख कम्पोजिट बॉडी कठोरता अभिविन्यास के साथ उत्कृष्ट विलक्षण भार क्षमता प्रदान करते हैं।
- हार्मोन उपयोग के लिए समर्पित ट्रूनियन अलगाव फाउंडेशन, सुविधाजनक मोबाइल इंस्टॉलेशन प्रदान करता है।
- मूविंग सिस्टम में उन्नत तकनीक डायनामिक सर्कल की उच्च विश्वसनीयता सुनिश्चित करती है।
- नई डक्ट डिज़ाइन शीतलन प्रभाव को बढ़ाती है।
- बेयरिंग छोटे गुब्बारे की स्थिर कठोरता और गतिशील कठोरता कंपन तालिका की असर क्षमता को बढ़ाती है और कम-आवृत्ति प्रदर्शन में सुधार करती है।
Product Highlights
कार के पुर्जों के परीक्षण के लिए 1000 किग्रा.एफ ऊर्ध्वाधर/क्षैतिज कंपन तालिका। साइन बल 6000N, आवृत्ति 3~3500Hz, गति 1.8m/s, भार 180kg। टिकाऊ, कुशल, विश्वसनीय। ऑटोमोटिव, एयरोस्पेस, इलेक्ट्रॉनिक्स के लिए आदर्श। कस्टम विकल्प उपलब्ध हैं.
