लंबवत + क्षैतिज कंपन उच्च आवृत्ति कंपन परीक्षण प्रणाली मिल-एसटीडी मानक से मिलें
उत्पाद विवरण
| कंपन बल: | 30KN | आवेदन: | बैटरी, ऑटो भागों |
|---|---|---|---|
| परीक्षण मानक: | लाख-एसटीडी मानक | त्वरण: | 100 ग्राम |
| परीक्षा: | साइन, यादृच्छिक, सदमा | इनपुट: | 1 चैनल |
| विस्थापन: | 100 मिमी | कंपन दिशा: | ऊर्ध्वाधर+क्षैतिज कंपन |
| प्रमुखता देना |
एमआईएल-एसटीडी मानक कंपन परीक्षण प्रणाली,30 केएन उच्च आवृत्ति कंपन परीक्षण प्रणाली,लंबवत क्षैतिज कंपन परीक्षण उपकरण |
||
उत्पाद वर्णन
यह उन्नत कंपन परीक्षण प्रणाली नियंत्रित प्रयोगशाला स्थितियों में वास्तविक दुनिया के कंपन वातावरण का अनुकरण करती है, जिससे कंपन परीक्षण अनुप्रयोगों की एक विस्तृत श्रृंखला में प्रभाव शक्ति और परिचालन विश्वसनीयता का सटीक मूल्यांकन सक्षम होता है।
साइनसोइडल, रैंडम, रेजोनेंट सर्च और ड्वेल, क्लासिकल शॉक और रोड मॉडल सिमुलेशन को पुन: प्रस्तुत करके, यह प्रणाली उत्पाद गुणवत्ता आश्वासन और नए उत्पाद अनुसंधान और विकास के लिए आवश्यक सहायता प्रदान करती है।
अनुपालक मानक: एमआईएल-एसटीडी, डीआईएन, आईएसओ, एएसटीएम, आईईसी, आईएसटीए, जीबी, जीजेबी, जेआईएस, बीएस, और अधिक।
उच्च आवृत्ति कंपन परीक्षण स्टैंड ES-30 डेटाशीट (PDF) डाउनलोड करें
| मॉडल | रेटेड साइन बल (N) | रेटेड रैंडम बल (N) | आवृत्ति रेंज (Hz) | रेटेड त्वरण (m/s²) | रेटेड गति (m/s) | रेटेड विस्थापन (p-p) मिमी | अधिकतम लोडिंग (किलो) | गतिमान कॉइल (किलो) | गतिमान कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

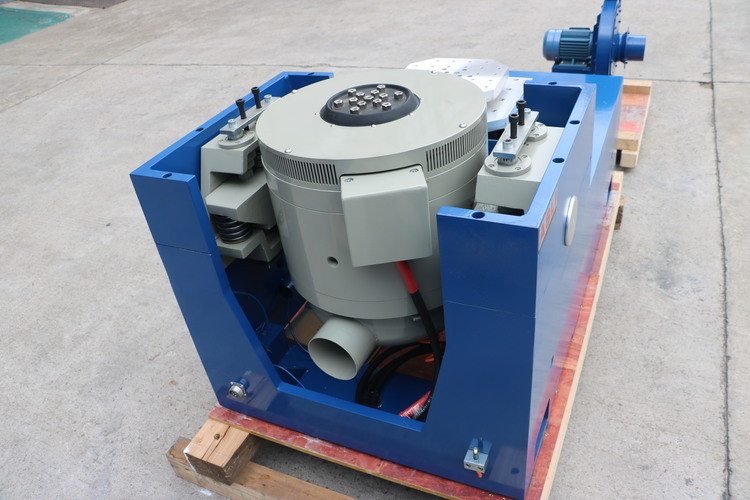

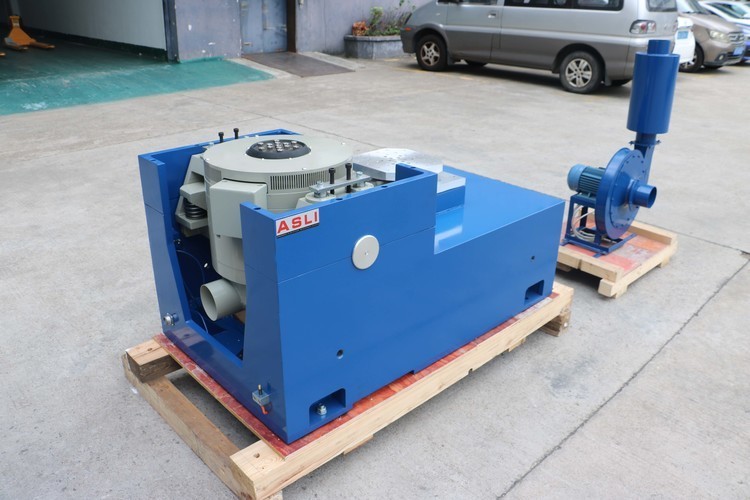

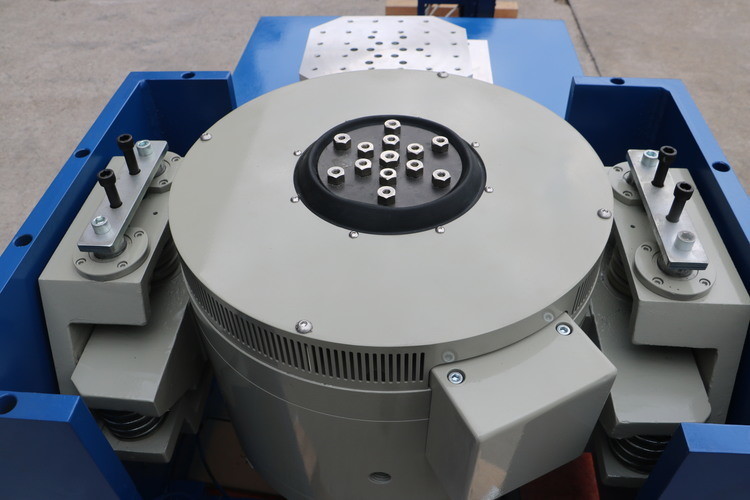

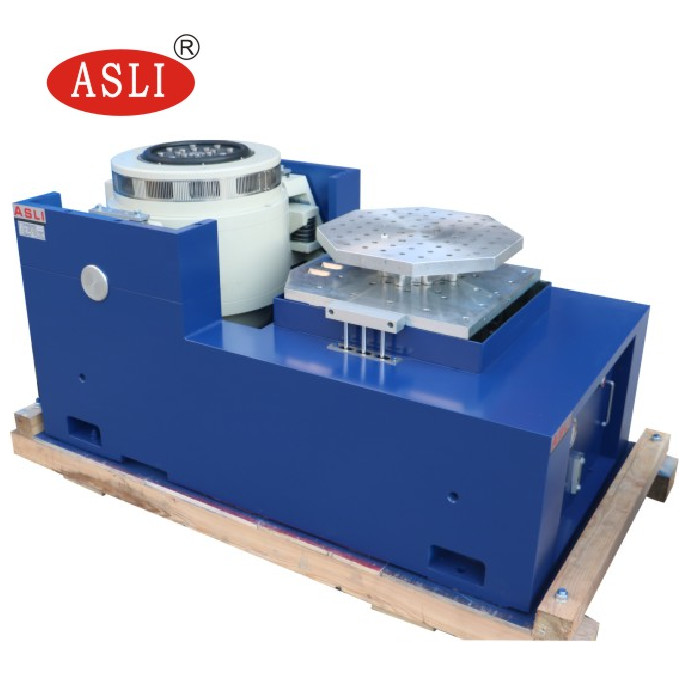

ऊर्ध्वाधर + क्षैतिज उच्च आवृत्ति कंपन परीक्षण प्रणाली विशेष रूप से विस्तारित, लंबी अवधि के संचालन के लिए इंजीनियर की गई है। कंपन-प्रतिरोधी आधार की स्थापना के माध्यम से ऊर्ध्वाधर और क्षैतिज दोनों कंपन मोड प्राप्त किए जाते हैं।
मानक प्लेटफॉर्म एक उच्च-दक्षता वाले एयरबैग शॉक आइसोलेशन डिवाइस से सुसज्जित है, जो भवन संरचना में कंपन संचरण को कम करता है। अधिकांश मामलों में, किसी अतिरिक्त नींव की आवश्यकता नहीं होती है।

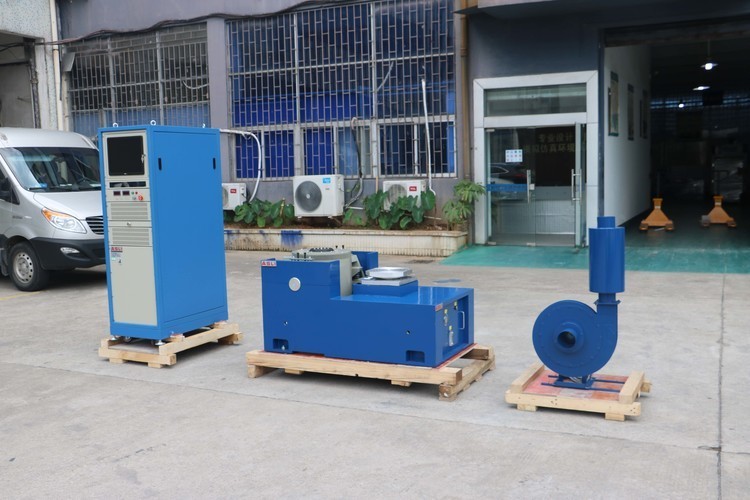

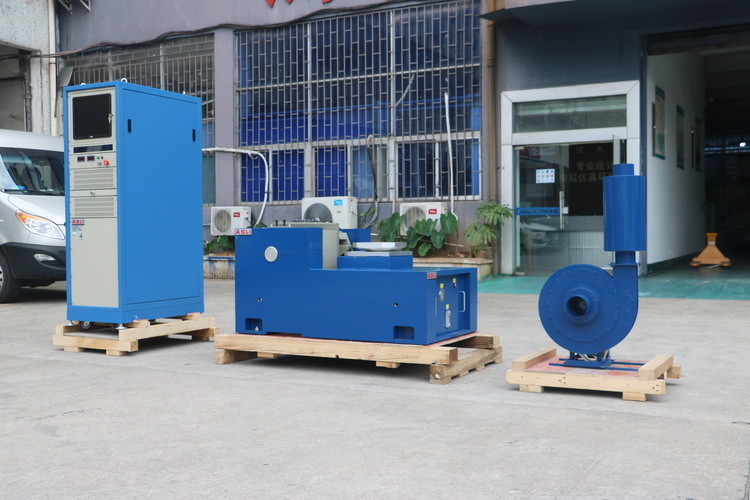

एक पूर्ण कंपन परीक्षण प्रणाली में एक शेकर, पावर एम्पलीफायर और कंपन मापन नियंत्रण प्रणाली शामिल है। इसे प्रासंगिक राष्ट्रीय और अंतर्राष्ट्रीय मानकों - एमआईएल-एसटीडी, डीआईएन, आईएसओ, एएसटीएम, आईईसी, आईएसटीए, जीबी, जीजेबी, जेआईएस, और बीएस सहित - के अनुसार डिजाइन किया गया है, जो उत्पाद गुणवत्ता निरीक्षण प्रोटोकॉल स्थापित करने के लिए पूर्ण तकनीकी सहायता प्रदान करता है।
- तकनीकी परामर्श: परीक्षण विधि मार्गदर्शन, प्रयोगशाला योजना, और सिफारिशें
- उपकरण चयन: चयन योजनाएं और एफएक्यू समर्थन
- उत्पाद परीक्षण योजना डिजाइन
- ग्राहक संचार और प्रगति रिपोर्टिंग
- तकनीकी प्रशिक्षण: उपकरण संचालन, दैनिक रखरखाव, सामान्य दोष निदान, और समस्या निवारण
- तकनीकी सहायता: ग्राहक की आवश्यकताओं के आधार पर विशेष सशुल्क सेवाएं उपलब्ध हैं
हमारे उच्च आवृत्ति कंपन शेकर्स के बारे में अधिक जानकारी के लिए, कृपया हमें अपनी पूछताछ भेजें। हम आपकी विशिष्ट परीक्षण आवश्यकताओं में सहायता करने में प्रसन्न हैं।
उत्पाद हाइलाइट्स
लंबवत+क्षैतिज उच्च आवृत्ति कंपन परीक्षण प्रणाली एमआईएल-एसटीडी, डीआईएन, आईएसओ, एएसटीएम, आईईसी, आईएसटीए, जीबी, जीजेबी, जेआईएस, बीएस मानकों को पूरा करती है। 30KN बल, 100 ग्राम त्वरण, 100 मिमी विस्थापन, साइन/यादृच्छिक/शॉक परीक्षण। बैटरी और ऑटो पार्ट्स के लिए आदर्श। एयरबैग अलगाव इमारत के कंपन को कम करता है, नींव की आवश्यकता नहीं होती है। कस्टम विकल्प उपलब्ध हैं.
