उत्पाद का वर्णन
उच्च आवृत्ति कंपन परीक्षण उपकरण क्रमशः साइनसॉइडल कंपन परीक्षण और ब्रॉडबैंड यादृच्छिक कंपन परीक्षण पूरा कर सकते हैं और क्लासिक (अर्ध साइनसॉइड, ट्रैपेज़ॉइड,पीठ चोटी देखा दांत) पल्स और सदमे प्रतिक्रिया स्पेक्ट्रम परीक्षणयांत्रिकी और परिवेश की स्थितियों का व्यापक परीक्षण जलवायु कक्ष के साथ किया जा सकता है।
उच्च आवृत्ति कंपन परीक्षण प्रणाली का व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, अंतरिक्ष उड़ान, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण,परिवहन और घरेलू उपकरण.
आवश्यकता के अनुसार, यह जलवायु और यांत्रिकी जैसे कई वातावरणों में उपयोगकर्ताओं को व्यापक परीक्षण उपकरण प्रदान कर सकता है।
इलेक्ट्रो-डायनामिक कंपन शेकर पैकिंग और परिवहन सिमुलेशन, यांत्रिक सदमे, मिशन प्रोफाइल और किसी अन्य वास्तविक दुनिया की स्थिति सिमुलेशन के लिए एक परीक्षण मंच प्रदान करता है।सबसे उन्नत नियंत्रक का उपयोग करना, बंद-लूप प्रणाली इलेक्ट्रॉनिक्स, ऑटोमोटिव, एयरोस्पेस, विमानन आदि जैसे उद्योगों के उत्पादों पर वास्तविक दुनिया के कंपन स्थितियों को सटीक रूप से पुनः पेश कर सकती है।
कंपन प्रणाली के तकनीकी मापदंड
| पद | विवरण | |
|
बल (अधिकतम) |
सीन | 600 किलोग्राम.फ़ पीक |
| यादृच्छिक | 600किलोग्राम | |
| झटका | 600 किलोग्राम.फ़ पीक | |
| आवृत्ति सीमा | 5~2500 हर्ट्ज | |
| अधिकतम विस्थापन | (पीक से पीक) 51 मिमी | |
| अधिकतम गति | 1.8m/s | |
| अधिकतम त्वरण | 100G (980 m/s2) बिना लोड के | |
| कंपन दिशा | ऊर्ध्वाधर और क्षैतिज | |
| आर्मचर डायमीटर | 200मिमी | |
| प्रभावी कवच द्रव्यमान | 6 किलो | |
| टेबल स्क्रू | 17×एम10 | |
| मैक्स.पेलोड | 30ठीक हैघ | |
| चुंबकीय रिसाव | <10 गाउस | |
| अक्षीय कंपन पृथक्करण आवृत्ति | 2.5 हर्ट्ज | |
| अनुमेय विलक्षण क्षण | > 300 एन.एम. | |
| आयाम | 1200 मिमी*790 मिमी*840 मिमी (हेड एक्सपेंडर को बाहर रखा गया है) | |
| वजन | 1600 किलोग्राम (स्लिप टेबल को छोड़कर) | |
| विद्युत आपूर्ति | एसी 3-चरण 380V/50Hz,18 KVA | |
| ग्राउंडिंग प्रतिरोध | ≤4Ω | |
| वायु कंप्रेसर | 0.4-0.6Mpa (ग्राहक द्वारा प्रदान किया गया) | |
| शीतलन विधि | वायु शीतलन | |

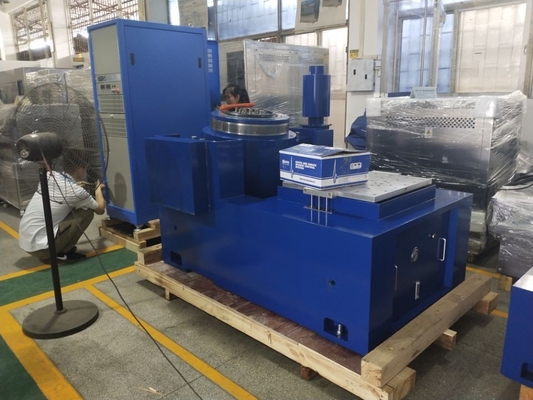

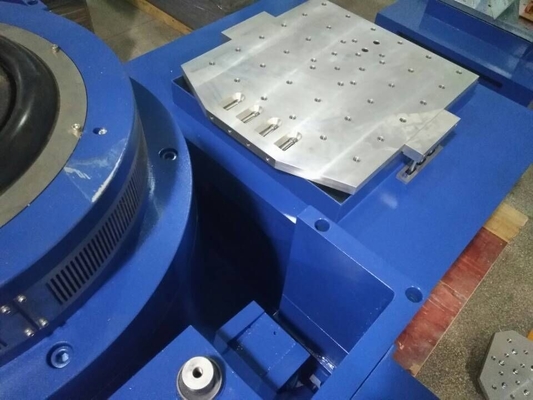

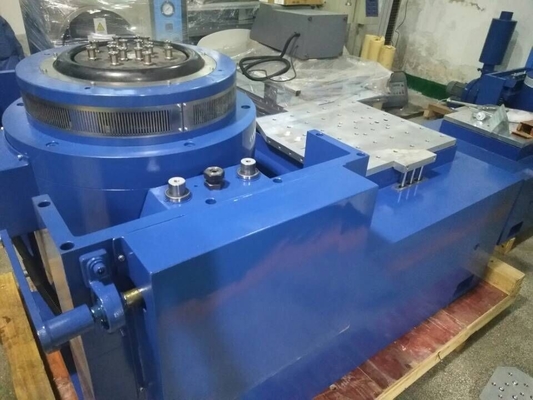

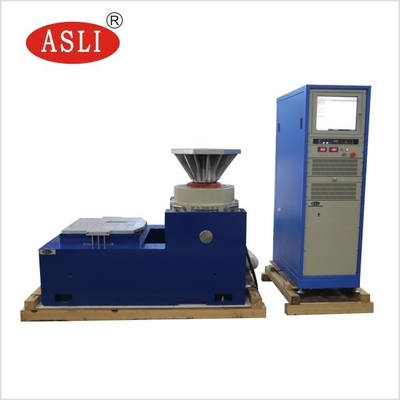

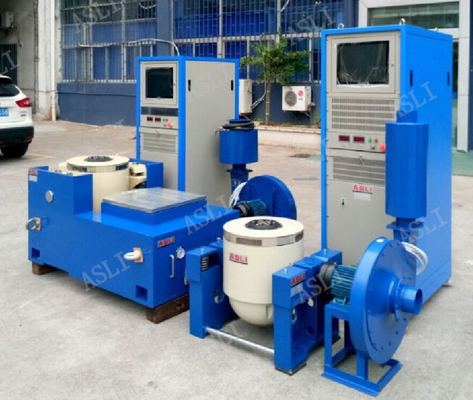

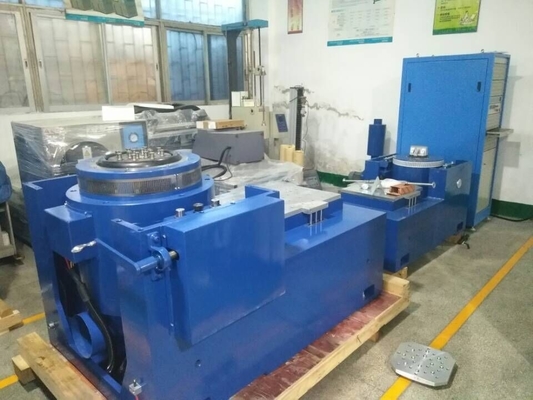

इलेक्ट्रोडायनामिक टाइप हाई फ्रीक्वेंसी शेकर टेबल टेस्टिंग प्लेटफॉर्म के साथ 600*600 मिमी संदर्भ के लिए चित्रः
