कंपन परीक्षण क्या है?
प्रयोगशाला स्थितियों में कंपन परीक्षण उन स्थितियों की नकल करता है जो किसी उत्पाद या संरचना को उसके जीवनकाल के दौरान दिखाई दे सकती हैं।इसका उपयोग यह सुनिश्चित करने के लिए किया जाता है कि उत्पाद संचालन या पारगमन के दौरान मज़बूत हों और सुरक्षित रूप से कार्य करें, कंपन परीक्षण प्रदर्शन समस्याओं और संभावित विफलताओं का पता लगाने से पहले शुरू होता है।
विशेषताएं:
1उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन गतिशील सर्कल कंकाल।
2दो-चुंबकीय सर्किट, चुंबकीय प्रवाह रिसाव कम, कॉम्पैक्ट संरचना और तर्कसंगत।
3रॉकर रॉड रोलर बीयरिंग सीधे और आयात उन्मुख कम्पोजिट बॉडी कठोरता अभिविन्यास, सनकी भार क्षमता।
4. ट्र्यूनियन आइसोलेशन फाउंडेशन हार्मोन उपयोग के लिए समर्पित, मोबाइल सुविधा की स्थापना।
5उन्नत प्रौद्योगिकी प्रणाली के चारों ओर चलती है ताकि उच्च विश्वसनीयता का गतिशील चक्र सुनिश्चित हो सके।
6. नली का नया डिजाइन और शीतलन प्रभाव को बढ़ाना।
7स्थिर कठोरता, असर छोटे गुब्बारे की गतिशील कठोरता, कंपन तालिका असर क्षमता को बढ़ाने, कम आवृत्ति प्रदर्शन में सुधार।
विनिर्देश
| ब्रांड | ASLI |
| प्रकार | ऊर्ध्वाधर + क्षैतिज |
| ट्रांसमिशन संरचना | विद्युत चुम्बकीय शेकर |
| रचनाएँ | इलेक्ट्रोडायनामिक कंपन |
| धुरी | 3 अक्ष |
| आवृत्ति सीमा | 3-3500 हर्ट्ज |
| आयाम | 51 मिमी |
| स्वीप दर | 1 ऑक्टेव/मिनट |
| अक्षों की संख्या | 3 ((X-Y-Z) |
| अवधि | 90 मिनट 2 चक्र प्रति अक्ष |
| सहायक यंत्र | कॉइल स्प्रिंग |
| अनुकूलित | अनुकूलित |
| नामित सीनस बल (एन) | 1000 से 3500000 |
| आवृत्ति सीमा (हर्ट्ज) | 3 से 3500 |
| नामित वेग ((M/S) | 1.2 से 18 |
| कार्य | उच्च आवृत्ति कंपन स्क्रीन |
| प्रयोग | प्रयोग शकर |
| वस्तु | इलेक्ट्रॉनिक भाग |
| रनिंग ट्रैक | वृत्तीय कंपन स्क्रीन |
| स्थिति | नया |
| नामित यादृच्छिक बल (एन) | 1000 से 3500000 |
| नामित त्वरण ((M/S2) | 400 से 1000 |
| नामित विस्थापन (पी-पी, मिमी) | 25 से 91 तक |
| शक्ति | AC380V,3 पीएच 3 पंक्तियाँ |
| वारंटी | 1 वर्ष |
| प्रमाणपत्र | सीई |
रचना:

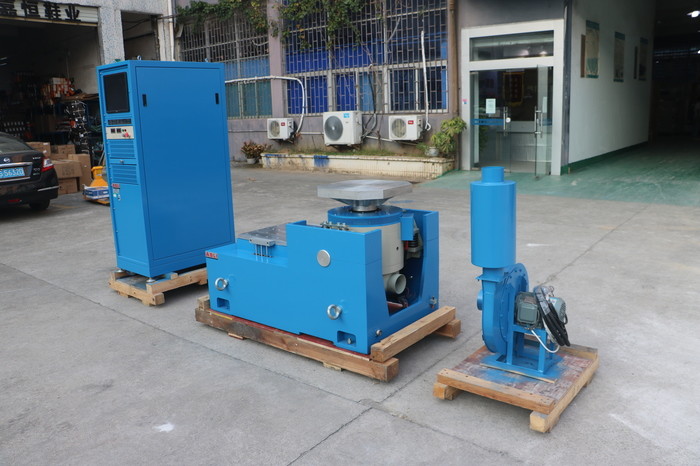

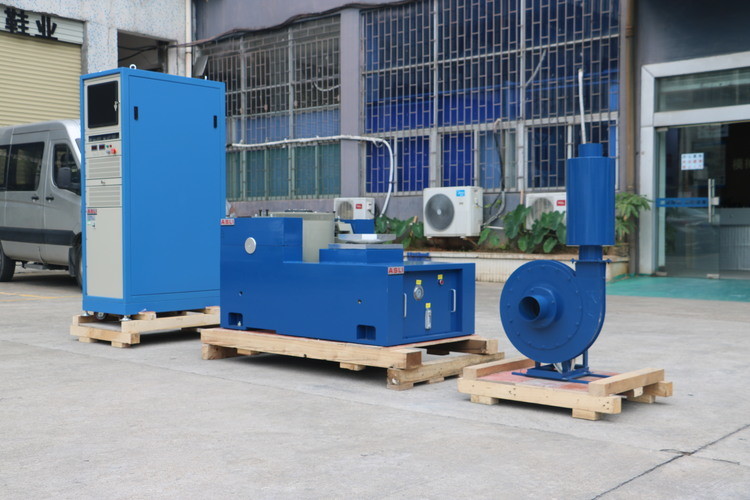

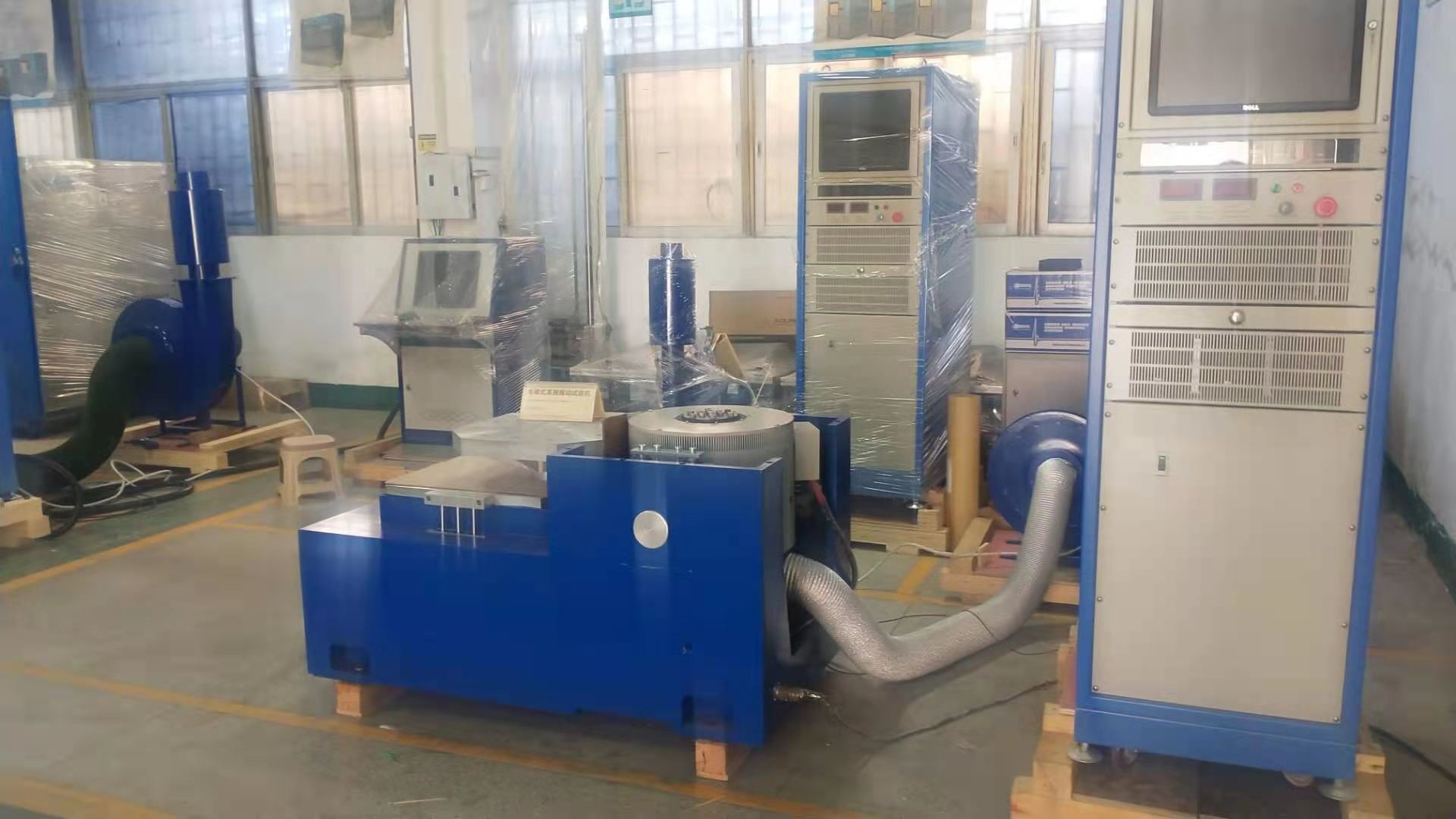

कंपन परीक्षण बेंच, पावर एम्पलीफायर, शीतलन पंखे, स्लिप टेबल, ऊर्ध्वाधर विस्तारक

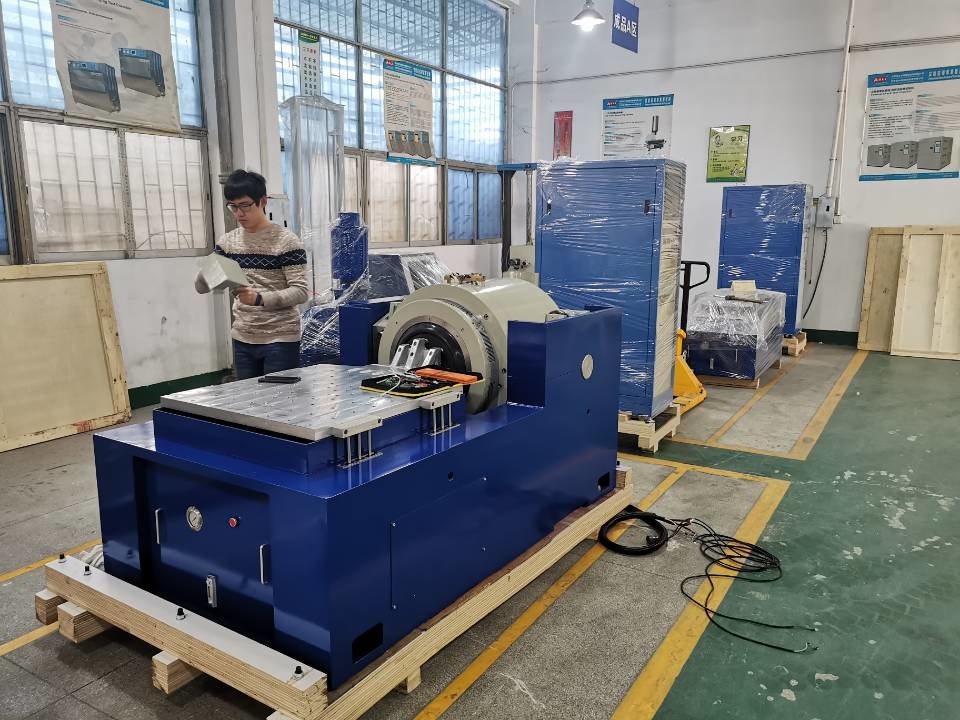

क्षैतिज स्टैंड विशेषताएंः
छोटे लोडिंग बेंच के भीतर उच्च त्वरण और कार्य आवृत्ति का एहसास करने के लिए, पूरी मशीन बेंच की लोडिंग क्षमता और प्रदर्शन में सुधार करने के लिए।
क्षैतिज बेंच और कंपन बेंच एक अभिन्न प्रकार के होते हैं, जिनकी संरचना उत्तम होती है, स्थापित करने और समायोजित करने में सुविधा होती है।
स्थिर दबाव ट्रैक, वी के आकार का, ढलान प्रतिरोधी और पूर्वाग्रह भार प्रतिरोधी क्षमता के साथ।
अंतर्निहित तेल पंप, अच्छी संरचना और आसान संचालन।
ऊर्ध्वाधर विस्तारित बेंच की विशेषताएंः
VT ऊर्ध्वाधर विस्तारित-बेंच और निर्दिष्ट क्लैंप, सटीक गणना, विस्तृत डिजाइन, यह सुनिश्चित करने के लिए कि ग्राहक ने सही के अनुसार सबसे अच्छा प्रदर्शन प्राप्त किया
विवरण और अनुप्रयोग
अनुकूलित XYZ दिशा अनुकरण कंपन क्षैतिज ऊर्ध्वाधर कंपन परीक्षण मशीन शिक्षा, अनुसंधान और प्रयोगशाला वातावरण के लिए उपयोग किया जाता है।दोहरी चुंबकीय सर्किट संरचना, स्व-जनित कंकाल कार्रवाई सर्कल, एयरबोर्न समर्थन और रोलर बीयरिंग और रैखिक मार्गदर्शन,ट्र्यूनियन अलगाव उन्नत आधुनिक प्रौद्योगिकी और विशेष प्रौद्योगिकी, X,Y,Z तीन अक्षीय साइनसॉइडल कंपन परीक्षण और ब्रॉडबैंड यादृच्छिक कंपन परीक्षणों में पूरा किया जा सकता है, जिसे शास्त्रीय (आधा साइन, ट्रैपेज़ॉइडल,देखा दांत तरंग) पल्स और झटके प्रतिक्रिया स्पेक्ट्रम परीक्षणइन उत्पादों का व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण, संचार, घरेलू उपकरण और अन्य क्षेत्रों में उपयोग किया जाता है।
अनुकूलित XYZ दिशा अनुकरण कंपन क्षैतिज ऊर्ध्वाधर कंपन परीक्षण मशीन
