बिग फोर्स इलेक्ट्रोडायनामिक्स हाई फ्रीक्वेंसी वाइब्रेशन शेकर टेबल 100g एक्सेलेरेशन
Product Details
| कंपन बल: | 30000N | कंपन दिशा: | लम्बवत क्षैतिज |
|---|---|---|---|
| आवेदन: | ऑटो भाग | विस्थापन: | 51 मिमी |
| तालिका आकार: | 1000*1000 मिमी | प्रकार: | उच्च आवृत्ति |
| त्वरण: | 100 ग्राम | चलती कुंडल: | 40 किलो |
| प्रमुखता देना |
इलेक्ट्रोडायनामिक्स वाइब्रेशन शेकर टेबल,ऑटो पार्ट्स वाइब्रेशन शेकर टेबल,30000N रैंडम वाइब्रेशन टेस्टिंग उपकरण |
||
Product Description

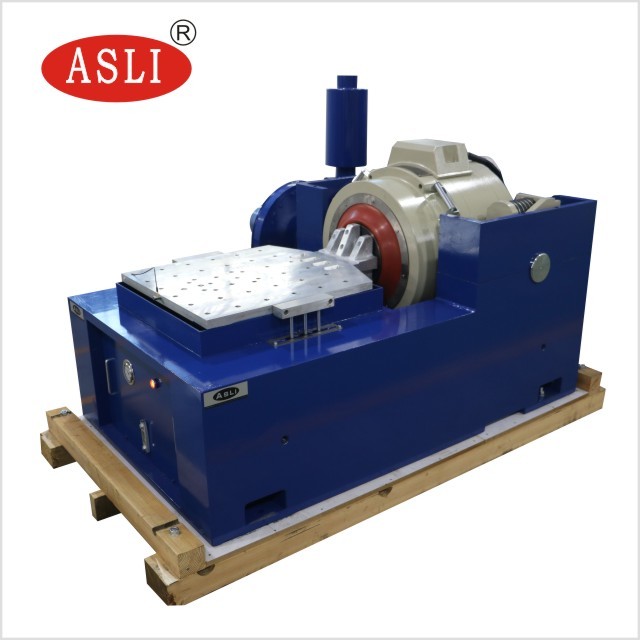

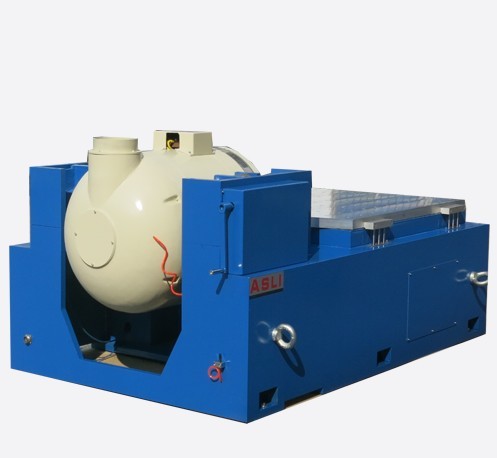

यह 100g त्वरण के साथ बिग फोर्स इलेक्ट्रोडायनामिक्स टाइप हाई फ्रीक्वेंसी वाइब्रेशन शेकर टेबल कंपन प्रतिरोध परीक्षण के लिए डिज़ाइन किया गया एक ऊर्ध्वाधर और क्षैतिज आवृत्ति-स्वीप कंपन परीक्षण प्रणाली है। इसका व्यापक रूप से रक्षा, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, ऑटोमोटिव, घरेलू उपकरण और अन्य उद्योगों में उपयोग किया जाता है।
यह उपकरण प्रारंभिक दोषों की खोज, वास्तविक कार्य स्थितियों का अनुकरण करने और संरचनात्मक शक्ति परीक्षण करने के लिए इंजीनियर किया गया है। इसकी व्यापक अनुप्रयोग सीमा और उल्लेखनीय, विश्वसनीय परीक्षण परिणाम इसे गुणवत्ता आश्वासन और उत्पाद सत्यापन के लिए एक आवश्यक उपकरण बनाते हैं।
सिस्टम साइन वेव, एफएम, स्वीप, प्रोग्रामेबल, फ्रीक्वेंसी मल्टीप्लायर, लॉगरिथम, अधिकतम त्वरण, आयाम मॉड्यूलेशन और टाइम कंट्रोल मोड का समर्थन करता है। इसमें सरल निश्चित त्वरण और निश्चित आयाम सेटिंग्स के साथ पूर्ण-कार्य कंप्यूटर नियंत्रण की सुविधा है। प्रत्येक इकाई स्थिर प्रदर्शन और विश्वसनीय गुणवत्ता सुनिश्चित करने के लिए 3 महीने के लिए निरंतर विफलता-मुक्त संचालन परीक्षण से गुजरती है।
हाई फ्रीक्वेंसी वाइब्रेशन टेस्ट स्टैंड ES-30 (पीडीएफ) डाउनलोड करें
| मॉडल | रेटेड साइन फोर्स (N) | रेटेड रैंडम फोर्स (N) | आवृत्ति रेंज (Hz) | रेटेड त्वरण (m/s²) | रेटेड गति (m/s) | रेटेड विस्थापन (p-p) mm | अधिकतम लोडिंग (Kg) | मूविंग कॉइल (Kg) | मूविंग कॉइल का आयाम (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
| टेबल का आकार | 1000 × 1000 मिमी |
|---|---|
| सामग्री | एल्यूमीनियम मिश्र धातु |
| मोटाई | 40 मिमी |
| अधिकतम कार्य आवृत्ति | साइन 1000 हर्ट्ज, रैंडम 1200 हर्ट्ज |
| एक्सपैंडर का आकार | 1000 × 1000 मिमी |
|---|---|
| सामग्री | एल्यूमीनियम मिश्र धातु |
| अधिकतम कार्य आवृत्ति | साइन 500 हर्ट्ज, रैंडम 1000 हर्ट्ज |
| अधिकतम आउटपुट पावर | 42 kVA |
|---|---|
| आवृत्ति प्रतिक्रिया | >65 dB |
| आउटपुट वोल्टेज | 100 Vrms |
| रूपांतरण दक्षता | >90% |
| पावर | 15 kW |
|---|---|
| वायु मात्रा | 0.66 m³/min |
| वायु दाब | 0.08 kgf/cm² |
| वायु ट्यूब व्यास | 200 मिमी |
यह 100g त्वरण के साथ बिग फोर्स इलेक्ट्रोडायनामिक्स टाइप हाई फ्रीक्वेंसी वाइब्रेशन शेकर टेबल व्यापक पर्यावरण परीक्षण के लिए तापमान आर्द्रता परीक्षण कक्ष के साथ जोड़ा जा सकता है।
यदि आपको कंपन प्रतिरोध परीक्षण के लिए वर्टिकल हॉरिजॉन्टल फ्रीक्वेंसी-स्वीप वाइब्रेशन टेस्टिंग इक्विपमेंट के बारे में अधिक जानकारी की आवश्यकता है, तो कृपया हमसे संपर्क करने में संकोच न करें।
