एयर कूलिंग हाई फ्रीक्वेंसी इलेक्ट्रोडायनामिक शेकर वाइब्रेशन टेस्टिंग मशीन प्राइस
Product Details
| साइन बल: | 10000N | रफ़्तार: | 1.8 मी/से |
|---|---|---|---|
| विस्थापन: | 51 मिमी | आवृत्ति: | 3~3000 हर्ट्ज |
| लोड हो रहा है: | 270 किग्रा | त्वरण: | 100जी |
| ठंडा करने की विधि: | हवा ठंडी करना | ||
| प्रमुखता देना |
एयर कूलिंग इलेक्ट्रोडायनामिक शेकर,इलेक्ट्रोडायनामिक शेकर 10KN,1.8m / s कंपन परीक्षण मशीन |
||
Product Description
डाउनलोड पूर्ण विनिर्देशः कंपन परीक्षण उपकरण ES-10 (पीडीएफ)

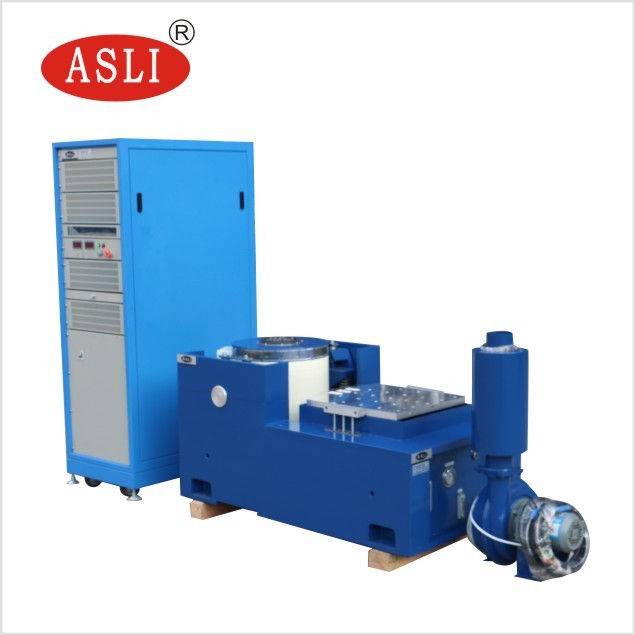

एयर कूलिंग हाई फ्रीक्वेंसी इलेक्ट्रोडायनामिक शेकर एक सटीक कंपन परीक्षण मशीन है जिसे एक्स, वाई और जेड अक्षों पर कठोर सिन्यूसोइडल, यादृच्छिक और सदमे परीक्षण के लिए इंजीनियर किया गया है।इसमें एक दोहरी चुंबकीय सर्किट संरचना सहित उन्नत तकनीक शामिल है, स्व-जनित कंकाल कार्रवाई सर्कल, हवा में समर्थन, रैखिक मार्गदर्शन के साथ रोलर बीयरिंग, और trunnion अलगाव।एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण और घरेलू उपकरण उद्योग।
- रेटेड बलःसाइनस बल 10,000 एन; यादृच्छिक बल 10,000 एन; झटका बल 20,000 एन
- आवृत्ति सीमाः3 हर्ट्ज से 3,000 हर्ट्ज तक स्थिर आवृत्ति, आगे-पीछे स्वीप, साइन, रैंडम और शॉक मोड का समर्थन करता है
- स्वीप-फ्रीक्वेंसी मोडःरैखिक, लघुगणकीय, आगे-पीछे झांकना, निश्चित आवृत्ति
- स्वीप-फ्रीक्वेंसी समयः1 से 32,767
- स्वीप-फ्रीक्वेंसी समय:स्थिर आवृत्ति / एकल 1,3600 मिनट; स्वीप आवृत्ति वक्र प्रदर्शित किया जा सकता है
- अधिकतम त्वरण:1,000 m/s2 (बिना भार के)
- अधिकतम गति:1.8 मी/सेकंड
- अधिकतम विस्थापन:51 मिमी पीपी (बिना भार के), दोहरी चोटी
- प्रभाव विस्थापनः51 मिमी
- चलती कॉइल का वजनः14 किलो
- कंपन तरंग:सीनस, यादृच्छिक, सदमे
- चलती कॉइल का व्यास:Φ240 मिमी
- कंपन प्रणाली के आयाम:W1060 × H750 × D845 मिमी
- कंपन प्रणाली वजनः960 किलोग्राम
- शामिल सहायक उपकरण:600 मिमी × 600 मिमी ऊर्ध्वाधर विस्तारक और 600 मिमी × 600 मिमी क्षैतिज स्लिप टेबल
| मॉडल | नामित सीनस बल (एन) | नामित यादृच्छिक बल (एन) | आवृत्ति सीमा (हर्ट्ज) | नामित त्वरण (m/s2) | नामित गति (m/s) | नामित विस्थापन (पी-पी) मिमी | अधिकतम भार (किलो) | चलती कॉइल (किग्रा) | चलती कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | ३५०० | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ३५०० | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ३३००० | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ३३००० | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ₹2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- वाइब्रेशन जनरेटर 1 सेट
- वाइब्रेशन कंट्रोलर 1 सेट
- संचार कनेक्शन कक्ष ¥ 1 सेट
- डीए-10 पावर एम्पलीफायर 1 सेट
- उत्तेजना शक्ति 1 पीसी
- ड्राइवर सॉफ़्टवेयर 1 सेट
- शीतलन प्रणाली ₹ 1 सेट
- औद्योगिक कम्प्यूटर 1 सेट
- रंगीन प्रिंटर 1 सेट (वैकल्पिक)
- त्वरण संवेदक (आउटपुट लाइन सहित) 1 पीसी
- वाइब्रेशन फिक्स्चर 1 सेट (वैकल्पिक; परीक्षण नमूने के अनुसार विन्यस्त)
कंपन नियंत्रक में एक अंतरराष्ट्रीय उन्नत वितरित प्रणाली वास्तुकला को अपनाने वाली नवीनतम पीढ़ी का डिजाइन है।इसका मूल टीआई से नवीनतम टीएमएस 320 श्रृंखला 32-बिट फ्लोटिंग-पॉइंट हाई-स्पीड प्रोसेसर है. परीक्षण रिपोर्ट स्वचालित रूप से वर्ड प्रारूप में उत्पन्न होती है. परीक्षण के दौरान या बाद में, रिपोर्ट संपादित की जा सकती है और फिर स्वचालित रूप से या मैन्युअल रूप से उत्पन्न की जा सकती है.
- उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन गतिशील सर्कल कंकाल।
- दो-चुंबकीय सर्किट डिजाइन कम चुंबकीय प्रवाह रिसाव, कॉम्पैक्ट संरचना और तर्कसंगत लेआउट सुनिश्चित करता है।
- सीधे और आयात उन्मुख समग्र शरीर कठोरता अभिविन्यास के साथ रॉकर रॉड रोलर बीयरिंग उत्कृष्ट सनकी भार क्षमता प्रदान करती है।
- ट्रूनियन आइसोलेशन फाउंडेशन हार्मोन उपयोग के लिए समर्पित है, सुविधाजनक मोबाइल स्थापना प्रदान करता है।
- उन्नत प्रौद्योगिकी की चलती-चलन प्रणाली गतिशील चक्र की उच्च विश्वसनीयता सुनिश्चित करती है।
- नयी नलिका डिजाइन शीतलन प्रभाव को बढ़ाता है।
- असर छोटे गुब्बारे की स्थैतिक कठोरता और गतिशील कठोरता कंपन तालिका असर क्षमता को बढ़ाता है और कम आवृत्ति प्रदर्शन में सुधार।
एयर कूलिंग हाई फ्रीक्वेंसी इलेक्ट्रोडायनामिक शेकर कंपन परीक्षण मशीन की कीमत के बारे में किसी भी संदेह या जरूरत के लिए, कृपया अपनी जांच भेजने में संकोच न करें।
