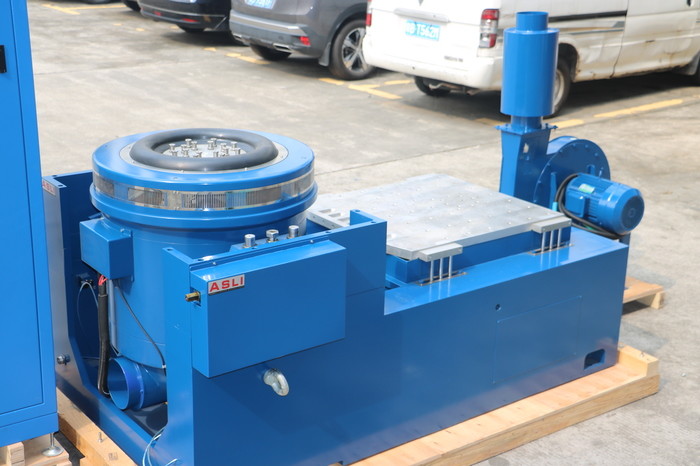

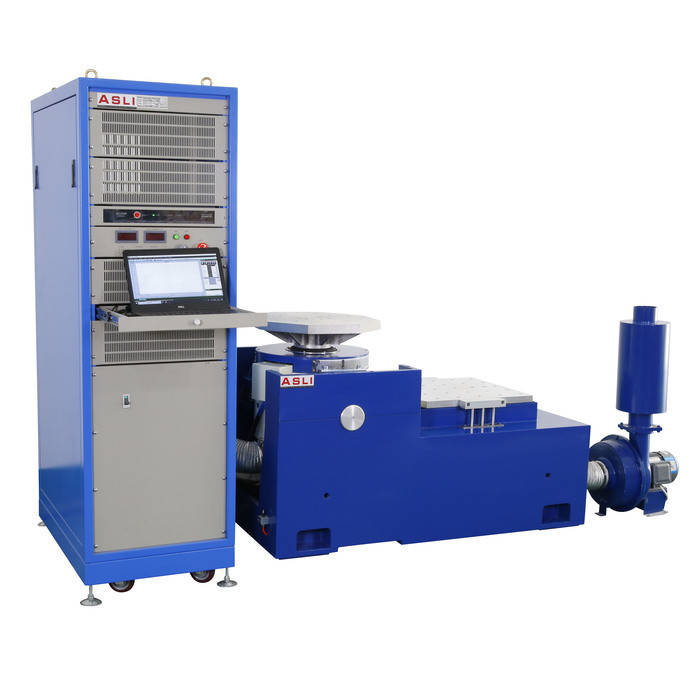

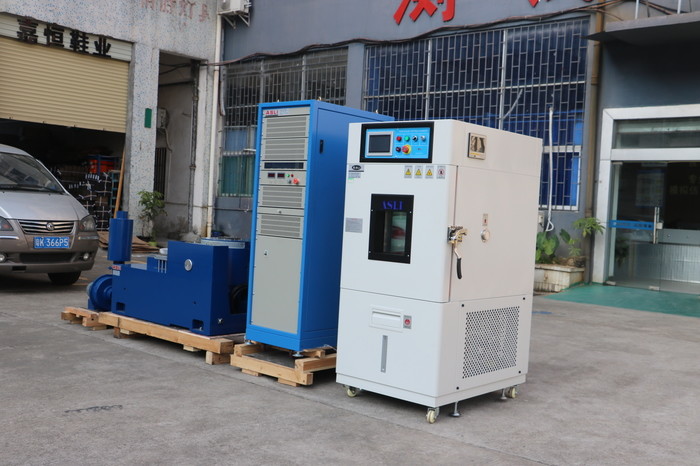

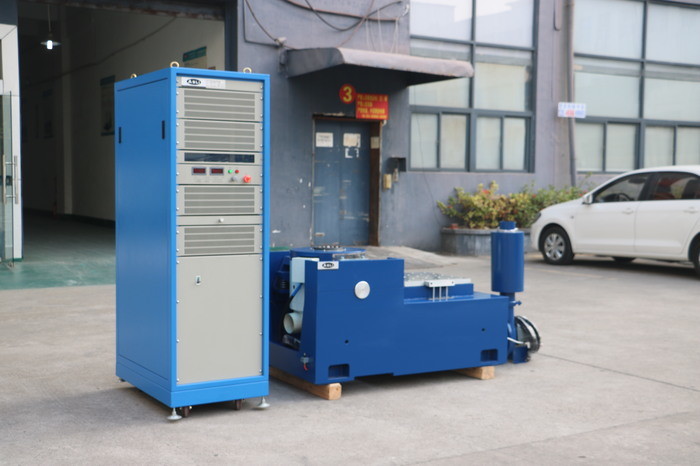

ऑटो उद्योग के लिए 3 एक्सिस इलेक्ट्रोडायनामिक हाई फ्रीक्वेंसी वाइब्रेशन टेस्ट टेबल
आवेदन
हाई फ्रीक्वेंसी वाइब्रेशन शेकर ने 'डबल-मैग्नेटिक सर्किट स्ट्रक्चर', 'सेल्फ-जेनरेटेड स्केलेटन एक्शन सर्कल्स', 'एयरबोर्न सपोर्ट' और 'रोलर बेयरिंग और लीनियर गाइडेंस', 'ट्रूनियन आइसोलेशन' उन्नत आधुनिक तकनीक और विशेष तकनीक को अपनाया है, जो X, Y, Z तीन-एक्सिस साइनसोइडल वाइब्रेशन टेस्ट और ब्रॉडबैंड रैंडम वाइब्रेशन टेस्ट को पूरा कर सकता है, जिसे क्लासिकल (हाफ - साइन) पल्स और शॉक रिस्पांस स्पेक्ट्रम टेस्ट द्वारा पूरा किया जाना है। यह राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण, संचार, घरेलू उपकरण और अन्य क्षेत्रों में व्यापक रूप से उपयोग किया जाता है।
(1) रेटेड बल: साइन बल 10000N; रैंडम बल 10000N; शॉक बल 20000N;
(2) आवृत्ति रेंज: 3Hz से 3000Hz, फिक्स्ड फ्रीक्वेंसी, स्वीप बैक एंड फोर्थ, साइन, रैंडम, शॉक
(3) स्वीप-फ्रीक्वेंसी मोड: लीनियर, लॉगरिदमिक, स्वीप बैक एंड फोर्थ, फिक्स्ड फ्रीक्वेंसी
(4) स्वीप-फ्रीक्वेंसी टाइम्स: 1 से 32767
(5) स्वीप-फ्रीक्वेंसी टाइम: फिक्स्ड फ्रीक्वेंसी/सिंगल 1-3600mins, स्वीप-फ्रीक्वेंसी कर्व्स प्रदर्शित किए जा सकते हैं।
(6) अधिकतम त्वरण 1000m/s2 (गैर-लोड)
(7) अधिकतम गति: 1.8/s
(8) अधिकतम विस्थापन: 51mmp-p (गैर-लोड), डबल पीक
(9) इम्पैक्ट डिस्प्लेसमेंट: 51mm
(10) मूविंग कॉइल का वजन: 14kg
(12) वाइब्रेशन वेव: साइन, रैंडम, शॉक
(13) मूविंग कॉइल का व्यास: Φ240 mm
(14) वाइब्रेशन सिस्टम आयाम: W1060xH750xD845mm
(15) वाइब्रेशन सिस्टम वजन: 960KG
(16) 600mm*600mm वर्टिकल एक्सपैंडर और 600*600mm हॉरिजॉन्टल स्लिप टेबल
तकनीकी पैरामीटर:
| नाम | ऑटो उद्योग के लिए 3 एक्सिस इलेक्ट्रोडायनामिक हाई फ्रीक्वेंसी वाइब्रेशन टेस्ट टेबल | ||||||||
| मॉडल | रेटेड साइन फोर्स (N) | रेटेड रैंडम फोर्स (N) | फ्रीक्वेंसी रेंज (Hz) | रेटेड एक्सेलेरेशन (m/s2) | रेटेड स्पीड (m/s) | रेटेड डिस्प्लेसमेंट (p-p)mm | मैक्स. लोडिंग (Kg) | मूविंग कॉइल (Kg) | मूविंग कॉइल का आयाम (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
डिजिटल वाइब्रेशन कंट्रोलर
वाइब्रेशन कंट्रोलर हमारी कंपनी द्वारा नवीनतम डिजाइन है जो अंतरराष्ट्रीय उन्नत वितरित सिस्टम आर्किटेक्चर को अपनाता है, और इसका कोर TI कंपनी का नवीनतम TMS320 सीरीज 32-बिट फ्लोटिंग-पॉइंट हाई-स्पीड प्रोसेसर है। टेस्ट रिपोर्ट स्वचालित रूप से वर्ड में जेनरेट होती है। टेस्टिंग के दौरान या बाद में, टेस्ट रिपोर्ट को एडिट किया जा सकता है, और फिर स्वचालित रूप से या मैन्युअल रूप से जेनरेट किया जा सकता है।
(1) वाइब्रेशन जनरेटर 1 सेट
(2) वाइब्रेशन कंट्रोलर 1 सेट
(3) कम्युनिकेशन कनेक्शन चैंबर 1 सेट
(4) DA-10 पावर एम्पलीफायर 1 सेट
(5) एक्साइटेशन पावर 1 पीसी
(7) ड्राइवर सॉफ्टवेयर 1 सेट
(8) कूलिंग सिस्टम 1 सेट
(9) इंडस्ट्रियल कंप्यूटर 1 सेट
(10) कलर प्रिंटर 1 सेट (वैकल्पिक)
(11) एक्सेलेरेशन सेंसर (आउटपुट लाइन सहित) 1 पीसी
(12) वाइब्रेशन फिक्स्चर 1 सेट (वैकल्पिक, टेस्ट सैंपल के अनुसार
यदि आपके पास ऑटो उद्योग के लिए 3 एक्सिस इलेक्ट्रोडायनामिक हाई फ्रीक्वेंसी वाइब्रेशन टेस्ट टेबल के बारे में कोई संदेह या आवश्यकताएं हैं, तो कृपया अपनी पूछताछ भेजने में संकोच न करें।
