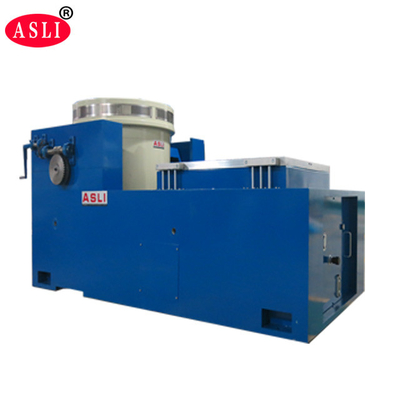

कंपन परीक्षण प्रणाली मुख्य रूप से उत्पादों के कंपन और झटके पर्यावरण परीक्षण, पर्यावरण तनाव स्क्रीनिंग परीक्षण, विश्वसनीयता परीक्षण के लिए प्रयोग किया जाता है।विद्युत चुम्बकीय कंपन परीक्षक पूरी तरह से बैटरी से संबंधित परीक्षण डिजाइन के मानक के अनुसार, बैटरी के कंपन परीक्षण की निश्चित स्थिति में सिमुलेशन, बैटरी या बैटरी पैक को निर्धारित आवृत्ति के अनुसार कंपन तालिका पर तय किया जाता है,त्वरण और बैटरी के साथ विस्थापन मोड तीन पारस्परिक रूप से लंबवत दिशाओं के बैटरी नमूना कंपन मापा बैटरी लीक नहीं होना चाहिए, दिल खोना नहीं है, नहीं टूटा, कोई आग और विस्फोट. आवेदन के दायरे के कंपन परीक्षण बेहद व्यापक है, सर्किट बोर्ड, बैटरी, विमान, जहाज, रॉकेट, मिसाइल,कारें और घरेलू उपकरण और अन्य औद्योगिक उत्पाद.
मुख्य विशेषताएं
* एक वायु-कूल्ड इलेक्ट्रो-डायनामिक शेकर
* कंपन नियंत्रक और पावर एम्पलीफायर सभी में एक कैबिनेट में संरचित
* 2400 न्यूटन का शिखर साइन थ्रस्ट प्राप्त करना।
* एक्स, वाई, जेड 3 अक्ष परीक्षण
नियंत्रण कार्य
* निश्चित आवृत्ति वाले साइनसॉइडल कंपन
* स्वैप कंपन * यादृच्छिक कंपन
* शास्त्रीय सदमे
विशिष्ट प्रणाली अनुप्रयोग
* पर्यावरण परीक्षण
* तनाव स्क्रीन परीक्षण
* कंपन परीक्षण
उपयोगकर्ता लाभ
* उपयोगकर्ता द्वारा आसान स्थापना की जा सकती है
* उपयोगकर्ता इंटरफ़ेस: स्थानीय मोड के लिए एलसीडी टच स्क्रीन और रिमोट के लिए पीसी-विंडोज (ईथरनेट के माध्यम से) मोड;
* स्थानीय मोडः जल्दी से एक पूर्वनिर्धारित परीक्षण शुरू करें, दर्जनों परीक्षण विनिर्देशों को संग्रहीत किया जा सकता है;
* रिमोट मोड: सिस्टम के सभी ऑपरेशन, जिसमें परीक्षण की परिभाषा और परीक्षण विनिर्देशों को मॉस्टर, परीक्षण नियंत्रण, परीक्षण डेटा की समीक्षा और प्रलेखन पर संग्रहीत करना शामिल है।
| उच्च आवृत्ति इलेक्ट्रोडायनामिक प्रकार कंपन परीक्षक MIL-Std मानक के साथ पैरामीटर: | ||||
| अधिकतम सीनस उत्तेजना बल | 5000 किलोग्राम.फ़ पीक | |||
| सबसे बड़ा यादृच्छिक कंपन बल | 5000 किलोग्राम प्रति आर.एम. | |||
| सबसे बड़ा झटका कंपन बल | 10000 किलोग्राम.फ़ पीक | |||
| आवृत्ति सीमा | डीसी ~ 4000 हर्ट्ज | |||
| अधिकतम विस्थापन | 75 मिमी पी-पी ((पीक-टू-पीक मूल्य) | |||
| अधिकतम गति | 1.8m/s | |||
| अधिकतम त्वरण | 100G ((980 m/s2) | |||
| प्रथम प्रतिध्वनित आवृत्ति | 3500 हर्ट्ज | |||
| अधिकतम भार | 750 किलो | |||
| चलती कॉइल का व्यास (कामकाजी मेसा व्यास) | व्यास 450 मिमी | |||
| चलती कॉइल की गुणवत्ता | 50 किलो | |||
| अधिकतम भार | 750 किलो | |||
| स्क्रू का मेज | 13 x M8 | |||
| चुंबकीय प्रवाह रिसाव | <10 गाउस | |||
| आयाम | 800 मिमी x 800 मिमी x 800 मिमी ((वर्टिकल मशीन) | |||
| वजन | लगभग 1500 किलो | |||
| सर्वो प्रणाली | ||||
| कार्य | तापमान, हवा का दबाव, विस्थापन, ओवर वोल्टेज, ओवर करंट, इनपुट अंडर वोल्टेज, बाहरी गलती, नियंत्रण बिजली की आपूर्ति, तर्क, बराबर इनपुट की कमी। | |||
| डिजिटल कंपन नियंत्रक | ||||
| हार्डवेयर विन्यास | 2 चैनल इनपुट,1 चैनल इनपुट | |||
| नियंत्रण कंप्यूटर | मूल लेनोवो कंप्यूटर, तरल क्रिस्टल डिस्प्ले ((कीबोर्ड/ऑप्टिकल माउस के साथ) | |||
| सॉफ्टवेयर | चीनी/अंग्रेजी ऑपरेशन, समय क्षेत्र और आवृत्ति क्षेत्र विश्लेषण, सिग्नल स्रोत, साइन स्वीप आवृत्ति विश्लेषण, आदि।भंडारण, परीक्षण मापदंडों और समारोह का विश्लेषण स्थापित करें। | |||
| ऑपरेटिंग सिस्टम | विंडोज 2000/एक्सपी | |||
| त्वरण सेंसर B&W |
आवृत्ति क्षेत्रः ₹2000 हर्ट्ज संवेदनशीलताः50mv/g तापमान सीमाः-24 से 250°C |
|||
| विद्युत आवश्यकता | ||||
| विद्युत स्रोत | तीन चरण, 380V/50Hz | |||
एमआईएल-एसटीडी मानक के साथ हमारा उच्च आवृत्ति इलेक्ट्रोडायनामिक प्रकार कंपन परीक्षक भी पर्यावरण कक्ष के साथ संयुक्त उपयोग किया जा सकता है।
