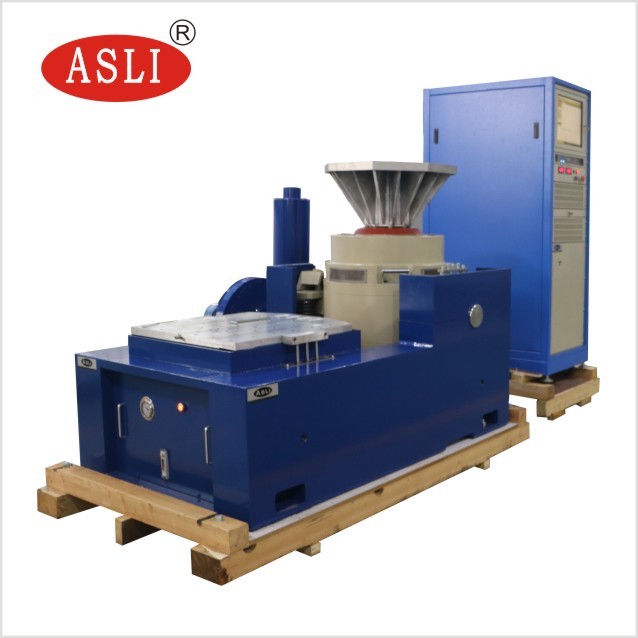

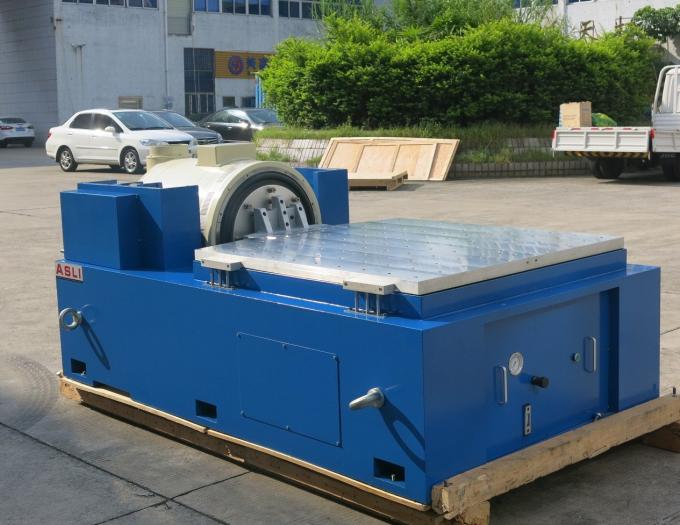

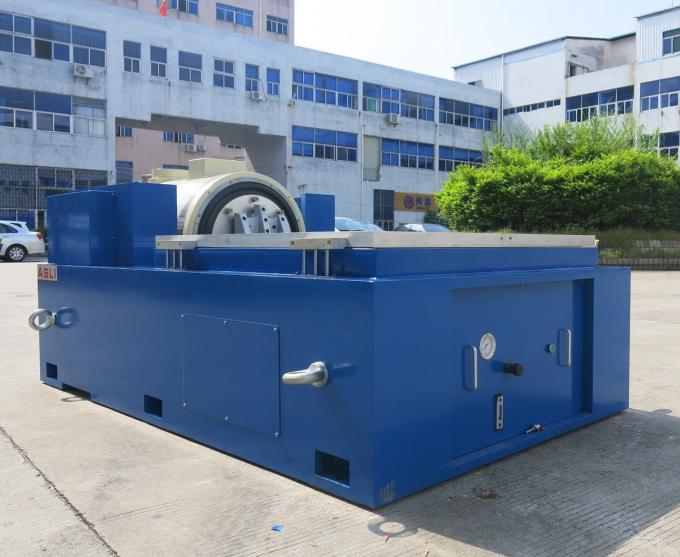

उच्च आवृत्ति यादृच्छिक कंपन परीक्षण उपकरण लंबवत और क्षैतिज
Product Details
| अनुकूलित समर्थन: | OEM | ब्रांड: | एस्ली |
|---|---|---|---|
| उत्पत्ति के प्लेस: | गुआंग्डोंग, चीन | शक्ति: | इलेक्ट्रॉनिक |
| प्रमाणपत्र: | आईएसओ 9001: 2008 | पैकिंग के लिए सामग्री: | पाली की लकड़ी का मामला |
| कंपन: | लम्बवत क्षैतिज | कंपन बल: | स्वनिर्धारित |
| तालिका आकार: | स्वनिर्धारित | अधिकतम भार: | 750 |
| प्रमुखता देना |
OEM यादृच्छिक कंपन परीक्षण उपकरण,750 किलो यादृच्छिक कंपन परीक्षण उपकरण,कंपन परीक्षण उपकरण 3500Hz |
||
Product Description
वाइब्रेशन टेस्ट सिस्टम का उपयोग मुख्य रूप से उत्पाद कंपन और शॉक पर्यावरण परीक्षण, पर्यावरण तनाव स्क्रीनिंग और विश्वसनीयता परीक्षण के लिए किया जाता है। इलेक्ट्रोमैग्नेटिक वाइब्रेशन टेस्टर को बैटरी-संबंधित परीक्षण मानकों के पूर्ण अनुपालन में डिज़ाइन किया गया है, जो निर्दिष्ट मापदंडों के तहत कंपन स्थितियों का अनुकरण करता है। बैटरी या बैटरी पैक को वाइब्रेशन टेबल पर सुरक्षित किया जाता है और तीन परस्पर लंबवत अक्षों के साथ निर्धारित आवृत्ति, त्वरण और विस्थापन के अधीन किया जाता है। परीक्षण के दौरान, बैटरी को लीक नहीं होना चाहिए, क्षमता नहीं खोनी चाहिए, टूटना नहीं चाहिए, आग नहीं लगनी चाहिए या विस्फोट नहीं होना चाहिए।
वाइब्रेशन परीक्षण का अनुप्रयोग दायरा अत्यंत व्यापक है, जिसमें सर्किट बोर्ड, बैटरी, विमान, जहाज, रॉकेट, मिसाइल, ऑटोमोबाइल, घरेलू उपकरण और कई अन्य औद्योगिक उत्पाद शामिल हैं।
| पैरामीटर | मान |
|---|---|
| अधिकतम साइन उत्तेजना बल | 5000 Kg.f पीक |
| अधिकतम रैंडम कंपन बल | 5000 Kg.f r.m.s. |
| अधिकतम शॉक कंपन बल | 10000 Kg.f पीक |
| आवृत्ति रेंज | DC ~ 4000 Hz |
| अधिकतम विस्थापन | 75 mm p-p (पीक-टू-पीक) |
| अधिकतम गति | 1.8 m/s |
| अधिकतम त्वरण | 100 G (980 m/s²) |
| पहला अनुनाद आवृत्ति | 3500 Hz |
| अधिकतम लोड | 750 kg |
| मूविंग कॉइल व्यास (कार्य मेसा व्यास) | 450 mm |
| मूविंग कॉइल की गुणवत्ता | 50 kg |
| मेसा स्क्रू | 13 × M8 |
| चुंबकीय प्रवाह रिसाव | < 10 गॉस |
| आयाम | 800 mm × 800 mm × 800 mm (ऊर्ध्वाधर मशीन) |
| वजन | लगभग 1500 kg |
| विशेषता | विवरण |
|---|---|
| कार्य | तापमान, वायु दाब, विस्थापन, ओवर-वोल्टेज, ओवर-करंट, इनपुट अंडर-वोल्टेज, बाहरी खराबी, नियंत्रण बिजली आपूर्ति, तर्क और समान इनपुट की कमी से सुरक्षा। |
| घटक | विवरण |
|---|---|
| हार्डवेयर कॉन्फ़िगरेशन | 2-चैनल इनपुट, 1-चैनल इनपुट |
| नियंत्रण कंप्यूटर | मूल औद्योगिक कंप्यूटर, एलसीडी डिस्प्ले (कीबोर्ड और ऑप्टिकल माउस के साथ) |
| सॉफ्टवेयर | चीनी/अंग्रेजी संचालन इंटरफ़ेस, टाइम-डोमेन और फ्रीक्वेंसी-डोमेन विश्लेषण, सिग्नल स्रोत, साइन स्वीप फ्रीक्वेंसी विश्लेषण, आदि। स्वचालित रूप से WORD प्रारूप में परीक्षण रिपोर्ट उत्पन्न करता है, सिग्नल और डेटा प्रदर्शित और संग्रहीत करता है, और परीक्षण पैरामीटर सेटअप और विश्लेषण कार्यों का समर्थन करता है। |
| ऑपरेटिंग सिस्टम | Windows 2000 / XP |
| त्वरण सेंसर (B&W) | आवृत्ति डोमेन: 1–2000 Hz; संवेदनशीलता: 50 mV/g; तापमान रेंज: −24 °C से 250 °C |
| पैरामीटर | मान |
|---|---|
| विद्युत स्रोत | 3-फेज, 380 V / 50 Hz |
- एयर-कूल्ड इलेक्ट्रो-डायनामिक शेकर
- वाइब्रेशन कंट्रोलर और पावर एम्पलीफायर एक ऑल-इन-वन कैबिनेट में एकीकृत
- 2400 न्यूटन पीक साइन थ्रस्ट प्राप्त करता है
- X, Y, Z 3-अक्ष परीक्षण क्षमता
- फिक्स्ड-फ्रीक्वेंसी साइनसोइडल कंपन
- स्वीप्ट कंपन
- रैंडम कंपन
- क्लासिकल शॉक
- पर्यावरण परीक्षण
- स्ट्रेस स्क्रीनिंग परीक्षण
- वाइब्रेशन परीक्षण
- आसान स्थापना — उपयोगकर्ता द्वारा की जा सकती है
- यूजर इंटरफ़ेस: लोकल मोड के लिए एलसीडी टच स्क्रीन और रिमोट मोड के लिए पीसी-विंडोज (ईथरनेट के माध्यम से)
- लोकल मोड: पूर्व-परिभाषित परीक्षणों का त्वरित प्रारंभ; दर्जनों परीक्षण विनिर्देशों को संग्रहीत किया जा सकता है
- रिमोट मोड: परीक्षण परिभाषा, परीक्षण विनिर्देशों को संग्रहीत करना, परीक्षण नियंत्रण, परीक्षण डेटा समीक्षा और दस्तावेज़ीकरण सहित पूर्ण सिस्टम संचालन
यदि आपको वर्टिकल एंड हॉरिजॉन्टल हाई फ्रीक्वेंसी रैंडम वाइब्रेशन टेस्टिंग इक्विपमेंट के बारे में अधिक जानकारी की आवश्यकता है, तो कृपया अपनी पूछताछ भेजने में संकोच न करें।
