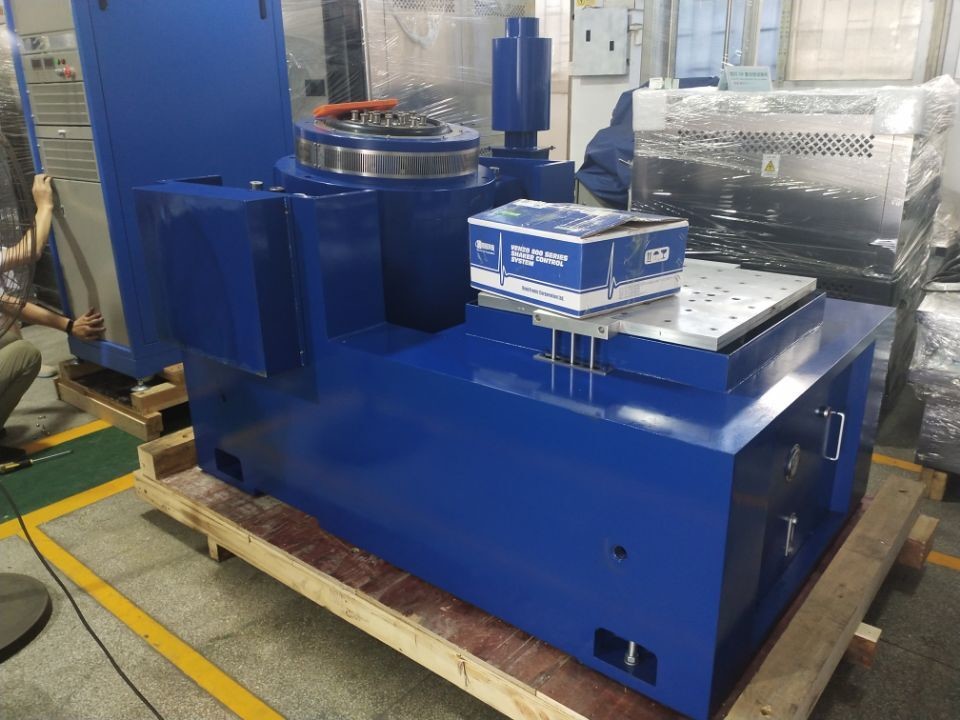

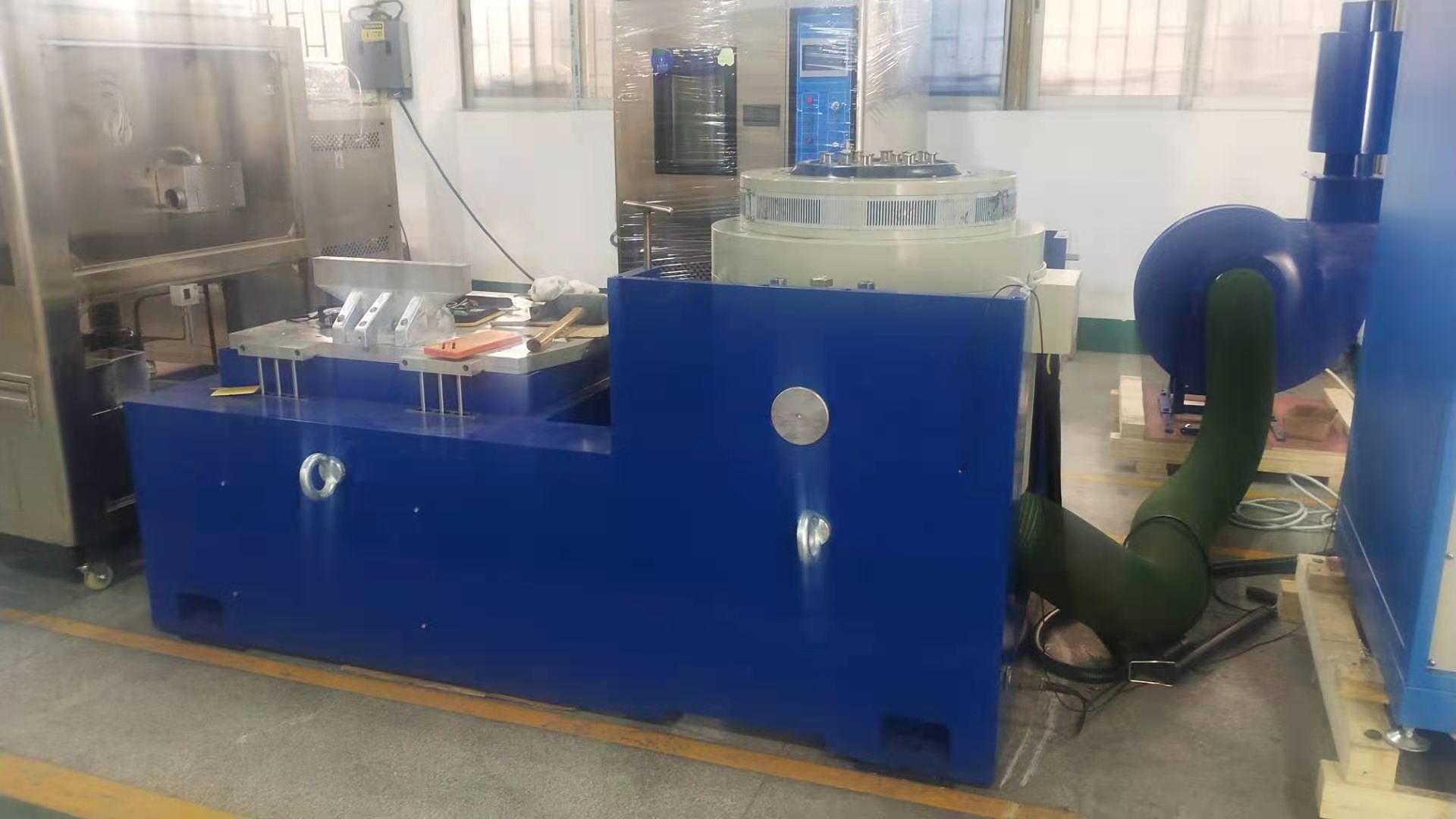

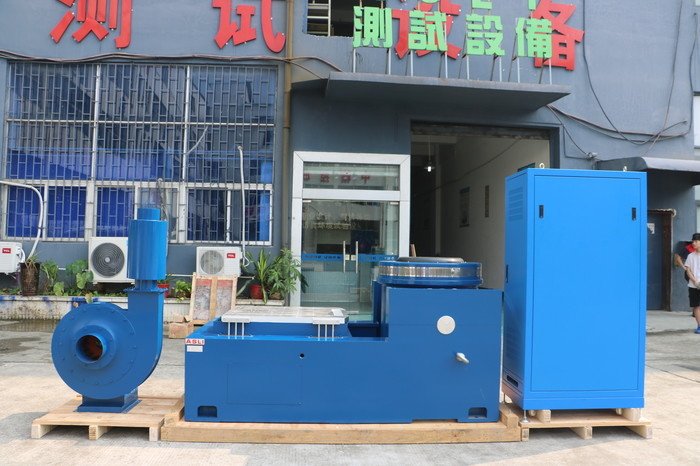

त्वरित कंपन परीक्षण के लिए तीन एक्सिस इलेक्ट्रोडायनामिक कंपन परीक्षण मशीन
Product Details
| अनुकूलित समर्थन: | OEM | ब्रांड: | एस्ली |
|---|---|---|---|
| उत्पत्ति के प्लेस: | गुआंग्डोंग, चीन | शक्ति: | इलेक्ट्रॉनिक |
| प्रमाणपत्र: | आईएसओ 9001: 2008 | पैकिंग के लिए सामग्री: | पाली की लकड़ी का मामला |
| कंपन: | तीन अक्ष | कंपन बल: | स्वनिर्धारित |
| तालिका आकार: | स्वनिर्धारित | अधिकतम भार: | 750 |
| प्रमुखता देना |
तीन अक्ष कंपन परीक्षण मशीन,OEM कंपन परीक्षण मशीन,4000 हर्ट्ज कंपन परीक्षण मशीन |
||
Product Description
तीन अक्ष इलेक्ट्रोडायनामिक कंपन परीक्षण मशीन त्वरित कंपन परीक्षण के लिए इंजीनियर की गई है, जो कंपन और शॉक वातावरण का सटीक अनुकरण प्रदान करती है। इसका मुख्य रूप से उत्पाद कंपन और शॉक वातावरण परीक्षण, पर्यावरण तनाव स्क्रीनिंग और विश्वसनीयता परीक्षण के लिए उपयोग किया जाता है।
यह विद्युत चुम्बकीय कंपन परीक्षक बैटरी से संबंधित परीक्षण मानकों के पूर्ण अनुपालन में डिज़ाइन किया गया है। यह कंपन तालिका पर बैटरी या बैटरी पैक को सुरक्षित करके और तीन परस्पर लंबवत अक्षों के साथ निर्धारित आवृत्ति, त्वरण और विस्थापन लागू करके कंपन स्थितियों का अनुकरण करता है। इन स्थितियों के तहत, बैटरी नमूना लीक नहीं होना चाहिए, क्षमता नहीं खोना चाहिए, टूटना नहीं चाहिए, आग नहीं पकड़नी चाहिए, या विस्फोट नहीं करना चाहिए।
कंपन परीक्षण के अनुप्रयोग का दायरा अत्यंत व्यापक है, जिसमें सर्किट बोर्ड, बैटरी, विमान, जहाज, रॉकेट, मिसाइल, ऑटोमोबाइल, घरेलू उपकरण और कई अन्य औद्योगिक उत्पाद शामिल हैं।
- एयर-कूल्ड इलेक्ट्रो-डायनामिक शेकर
- कंपन नियंत्रक और पावर एम्पलीफायर एक ऑल-इन-वन कैबिनेट में एकीकृत
- 2400 न्यूटन पीक साइन थ्रस्ट प्राप्त करता है
- X, Y, और Z तीन-अक्ष परीक्षण क्षमता
- निश्चित-आवृत्ति साइनसोइडल कंपन
- स्वीप कंपन
- रैंडम कंपन
- क्लासिकल शॉक
- पर्यावरण परीक्षण
- तनाव स्क्रीनिंग परीक्षण
- कंपन परीक्षण
| पैरामीटर | मान |
|---|---|
| अधिकतम साइन उत्तेजना बल | 5000 किग्रा.एफ पीक |
| अधिकतम रैंडम कंपन बल | 5000 किग्रा.एफ आर.एम.एस. |
| अधिकतम शॉक कंपन बल | 10000 किग्रा.एफ पीक |
| आवृत्ति रेंज | डीसी ~ 4000 हर्ट्ज |
| अधिकतम विस्थापन | 75 मिमी पी-पी (पीक-टू-पीक) |
| अधिकतम गति | 1.8 मीटर/सेकंड |
| अधिकतम त्वरण | 100 जी (980 मीटर/सेकंड²) |
| पहली अनुनाद आवृत्ति | 3500 हर्ट्ज |
| अधिकतम लोड | 750 किग्रा |
| मूविंग कॉइल व्यास (कार्य मेसा व्यास) | 450 मिमी |
| मूविंग कॉइल द्रव्यमान | 50 किग्रा |
| मेसा स्क्रू | 13 × M8 |
| चुंबकीय प्रवाह रिसाव | < 10 गॉस |
| आयाम | 800 मिमी × 800 मिमी × 800 मिमी (ऊर्ध्वाधर मशीन) |
| वजन | लगभग 1500 किग्रा |
| कार्य | विवरण |
|---|---|
| सुरक्षा और निगरानी | तापमान, वायु दाब, विस्थापन, ओवर-वोल्टेज, ओवर-करंट, इनपुट अंडर-वोल्टेज, बाहरी दोष, नियंत्रण बिजली आपूर्ति, तर्क, और इनपुट की कमी का पता लगाना |
| आइटम | विवरण |
|---|---|
| हार्डवेयर कॉन्फ़िगरेशन | 2-चैनल इनपुट, 1-चैनल इनपुट |
| नियंत्रण कंप्यूटर | मूल कंप्यूटर, एलसीडी डिस्प्ले (कीबोर्ड और ऑप्टिकल माउस के साथ) |
| सॉफ्टवेयर | चीनी/अंग्रेजी संचालन, समय-डोमेन और आवृत्ति-डोमेन विश्लेषण, सिग्नल स्रोत, साइन स्वीप आवृत्ति विश्लेषण, आदि। वर्ड स्वचालित रूप से परीक्षण रिपोर्ट, सिग्नल और डेटा डिस्प्ले, भंडारण, परीक्षण पैरामीटर सेटअप, और विश्लेषण कार्य उत्पन्न कर सकता है |
| ऑपरेटिंग सिस्टम | विंडोज 2000 / XP |
| त्वरण सेंसर B&W | आवृत्ति डोमेन: 1–2000 हर्ट्ज; संवेदनशीलता: 50 एमवी/जी; तापमान रेंज: −24 से 250 डिग्री सेल्सियस |
| आइटम | विनिर्देश |
|---|---|
| विद्युत स्रोत | 3-चरण, 380 वी / 50 हर्ट्ज |
- आसान स्थापना — उपयोगकर्ता द्वारा की जा सकती है
- उपयोगकर्ता इंटरफ़ेस: स्थानीय मोड के लिए एलसीडी टच स्क्रीन और रिमोट मोड के लिए पीसी-विंडोज (ईथरनेट के माध्यम से)
- स्थानीय मोड: पूर्व-परिभाषित परीक्षण का त्वरित प्रारंभ; दर्जनों परीक्षण विनिर्देशों को संग्रहीत किया जा सकता है
- रिमोट मोड: परीक्षण परिभाषा, परीक्षण विनिर्देशों को संग्रहीत करना, परीक्षण नियंत्रण, परीक्षण डेटा समीक्षा, और दस्तावेज़ीकरण सहित पूर्ण सिस्टम संचालन
Product Highlights

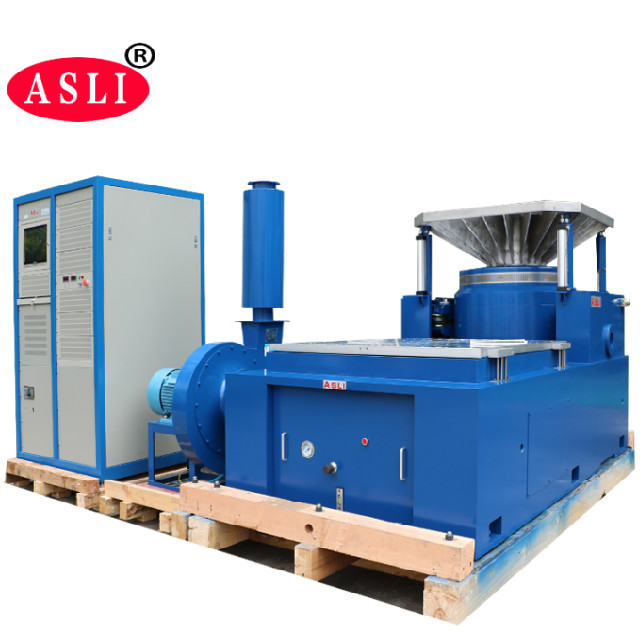

ASLI थ्री-एक्सिस इलेक्ट्रोडायनामिक वाइब्रेशन टेस्टर 5000kg.f पीक फोर्स, DC-4000Hz, 750kg लोड, ISO 9001:2008 प्रमाणित प्रदान करता है। एयर-कूल्ड, एलसीडी/पीसी नियंत्रण के साथ ऑल-इन-वन कैबिनेट। बल और टेबल आकार के लिए OEM अनुकूलन उपलब्ध है। बैटरी, ऑटोमोटिव और इलेक्ट्रॉनिक्स विश्वसनीयता परीक्षण के लिए आदर्श।
