vibration test equipment ES-10.pdf
ऊर्ध्वाधर और क्षैतिज उच्च आवृत्ति इलेक्ट्रोडायनामिक्स प्रकार कंपन प्रणाली
आधे साइन लहर झटके का परीक्षणकी विशेषताएं:

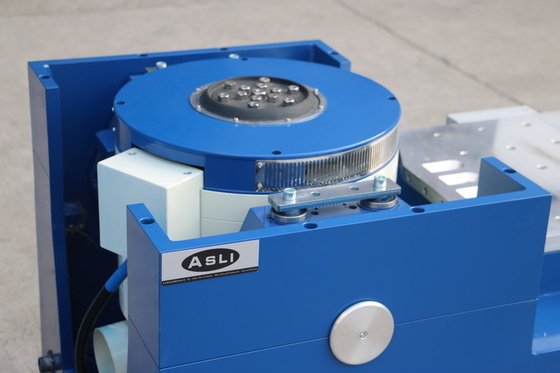

1. अच्छी तरह से डिज़ाइन किया गया गतिशील सर्कल कंकाल, जिसमें उच्च चरण अक्षीय अनुनाद आवृत्ति है।
2. दो-चुंबकीय सर्किट, चुंबकीय प्रवाह रिसाव कम, कॉम्पैक्ट संरचना और तर्कसंगत।
3. रॉकर रॉड रोलर बीयरिंग सीधे और आयात-उन्मुख समग्र शरीर कठोरता अभिविन्यास, सनकी भार क्षमता।
4. ट्रूनियन अलगाव फाउंडेशन हार्मोन उपयोग के लिए समर्पित, मोबाइल सुविधा की स्थापना।
5. उन्नत तकनीक गतिशील सर्कल की उच्च विश्वसनीयता सुनिश्चित करने के लिए सिस्टम के चारों ओर घूमती है।
6. नई वाहिनी डिजाइन और शीतलन प्रभाव को बढ़ाएं।
7. असर का स्थैतिक कठोरता, गतिशील कठोरता छोटा गुब्बारा, कंपन तालिका क्षमता बढ़ाना, कम आवृत्ति प्रदर्शन में सुधार।

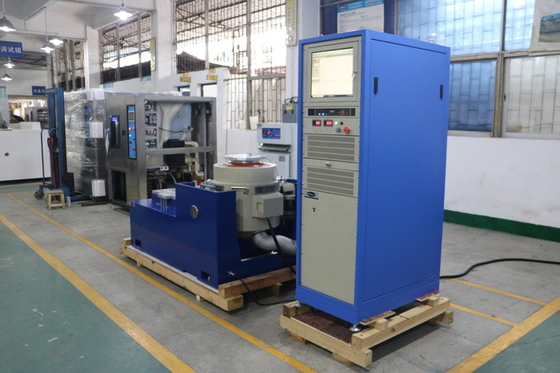

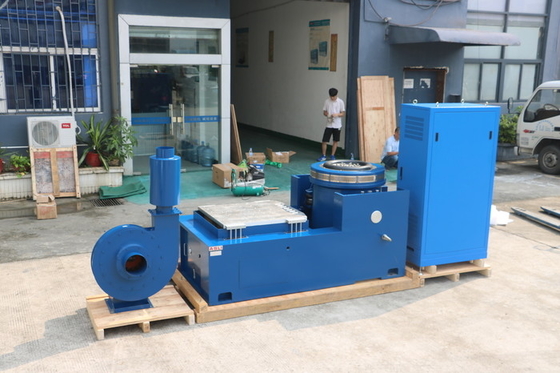

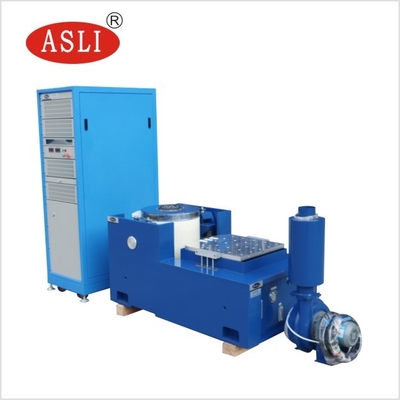

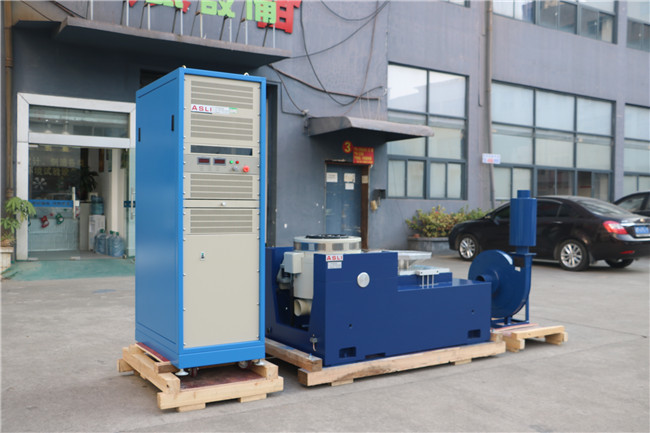

कंपन प्रणाली (ES-10)
1 के लिए तकनीकी पैरामीटरऊर्ध्वाधर और क्षैतिज उच्च आवृत्ति इलेक्ट्रोडायनामिक्स प्रकार कंपन प्रणाली:
(1) रेटेड बल: साइन बल 10000N; यादृच्छिक बल 10000N; झटके का बल 10000N;
(2) आवृत्ति रेंज: 5 हर्ट्ज से 3500 हर्ट्ज, निश्चित आवृत्ति, आगे और पीछे स्वीप, साइन, यादृच्छिक, झटका
(3) स्वीप-फ्रीक्वेंसी मोड: रैखिक, लॉगरिदमिक, आगे और पीछे स्वीप, निश्चित आवृत्ति
(4) स्वीप-फ्रीक्वेंसी टाइम्स: 1 से 32767।
(5) स्वीप-फ्रीक्वेंसी समय: निश्चित आवृत्ति/एकल 1-3600 मिनट, स्वीप-फ्रीक्वेंसी वक्र प्रदर्शित किए जा सकते हैं।
(6) अधिकतम त्वरण 1000m/s 2 (बिना भार)
(7) अधिकतम गति: 1.8m/s
(8) अधिकतम विस्थापन: 51mmp-p (बिना भार), डबल पीक
(9) प्रभाव विस्थापन: 51 मिमी
(10) मूविंग कॉइल का वजन: 14 किलो
(11) कंपन दिशाएँ: ऊर्ध्वाधर + क्षैतिज कंपन
(12) कंपन तरंग: साइन, यादृच्छिक, झटका
(13) मूविंग कॉइल का व्यास: Φ240 मिमी
(14) कंपन प्रणाली आयाम (मिमी): W1046*H660*D783mm
(15) कंपन प्रणाली वजन: 900kg

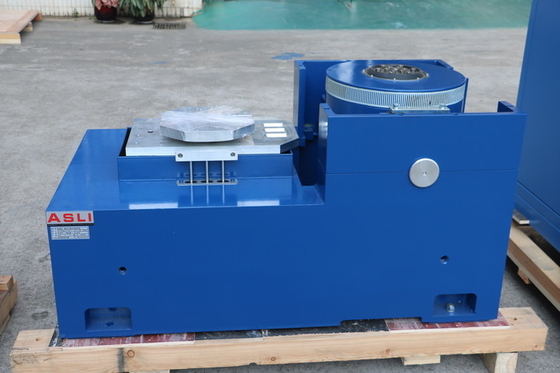

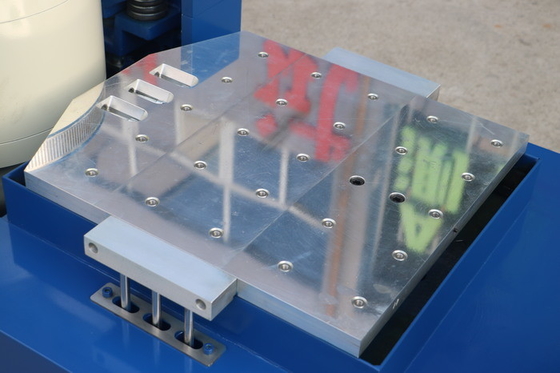

कंपन परीक्षण मशीन के बारे में क्षैतिज स्टैंड विशेषताएं:
उच्च त्वरण और कार्यशील आवृत्ति का एहसास करने के लिए छोटे लोडिंग बेंच के भीतर, पूरी मशीन बेंच की लोडिंग क्षमता और प्रदर्शन में सुधार करने के लिए।
क्षैतिज बेंच और कंपन बेंच अभिन्न प्रकार के हैं, जिसमें सही संरचना है, स्थापित करने और समायोजित करने में सुविधा है।
स्थैतिक दबाव ट्रैक, वी-आकार, ढलान-प्रतिरोधी और पूर्वाग्रह-लोडिंग प्रतिरोधी की क्षमता के साथ।
अंतर्निहित तेल पंप, अच्छी संरचना और आसान संचालन।
कंपन परीक्षक मशीन के साथ स्थापना आवश्यकता:
(1) उपयोगकर्ताओं को उपकरण को स्थानांतरित करने के लिए फोर्कलिफ्ट और शिफ्टिंग टूल तैयार करने चाहिए क्योंकि यह बहुत भारी है, कृपया यह भी सुनिश्चित करें
दरवाजा उपकरण को अंदर आने देने के लिए पर्याप्त बड़ा है
(2) मशीन का ऑपरेटिंग वातावरण कमरे के तापमान पर और अच्छी वेंटिलेशन के साथ होना चाहिए। हम दृढ़ता से सुझाव देते हैं कि कार्य क्षेत्र में एयर कंडीशनर स्थापित करें। मशीन की जगह की दूरी
बाएं/दाएं/पीछे की ओर न्यूनतम 700 मिमी होनी चाहिए, सामने की ओर न्यूनतम 1500 मिमी होनी चाहिए।
के बारे में तकनीकी पैरामीटरउत्पाद विश्वसनीयता के लिए तीन अक्ष इलेक्ट्रो-डायनामिक शेकर परीक्षण मशीन
| मॉडल | रेटेड साइन बल (N) |
रेटेड यादृच्छिक बल (N) |
आवृत्ति रेंज (Hz) |
रेटेड स्पीड (m/s) | रेटेड प्रतिस्थापन (p-p)mm |
अधिकतम लोडिंग (Kg) | मूविंग कॉइल (Kg) | का आयाम मूविंग कॉइल (मिमी) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
के लिए आवेदनऊर्ध्वाधर और क्षैतिज उच्च आवृत्ति इलेक्ट्रोडायनामिक्स प्रकार कंपन प्रणाली :
हम विद्युत कंपन श्रृंखला उत्पादों के निर्माता हैं, 'डबल-मैग्नेटिक सर्किट संरचना', 'स्व-उत्पन्न कंकाल क्रिया मंडल', 'एयरबोर्न सपोर्ट' और 'रोलर बीयरिंग और रैखिक मार्गदर्शन', 'ट्रूनियन अलगाव' उन्नत आधुनिक तकनीक को अपनाया है
और विशेष तकनीक, X, Y, Z तीन-अक्ष साइनसोइडल कंपन परीक्षण और ब्रॉडबैंड यादृच्छिक कंपन परीक्षणों में पूरा किया जा सकता है, जिसे पूरा किया जाना है
क्लासिक (आधा - साइन, ट्रेपेज़ॉइडल, आरी तरंग) पल्स और शॉक रिस्पांस स्पेक्ट्रम परीक्षण द्वारा। उच्च आवृत्ति कंपन परीक्षक व्यापक रूप से उपयोग किया जाता है
राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण, संचार में,
घरेलू उपकरणों और अन्य क्षेत्रों। --- औद्योगिक शेकर कंपन परीक्षक
बड़े बल इलेक्ट्रो डायनेमिक कंपन शेकर सिस्टम के लिए पैकेज:
सबसे पहले पीपी फिल्म, और फिर मशीन और केस के बीच 10 मिमी फोम, और बाहर मानक निर्यात प्लाईवुड केस है।
