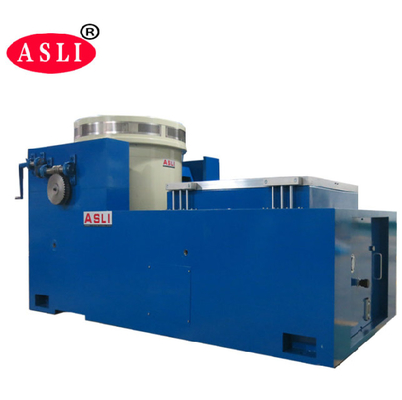

कंपन परीक्षण के लिए इलेक्ट्रोडायनामिक्स टाइप हाई फ्रीक्वेंसी शेकर टेबल
Product Details
| साइन बल: | 30000एन | आवृत्ति: | 3 से 2500 हर्ट्ज |
|---|---|---|---|
| गति: | 1.8 मी/से | विस्थापन: | 80 मिमी या अनुकूलित |
| कंपन दिशा: | लंबवत या एक्स, वाई, जेड | लोड मैक्स: | 450 किलो |
| मानक को पूरा करें: | इस्ता | कार्य: | यादृच्छिक कंपन परीक्षण |
| प्रमुखता देना |
1.8m/s शेकर टेबल,30000N शेकर टेबल,इलेक्ट्रोडायनामिक्स टाइप वाइब्रेशन शेकर टेबल |
||
Product Description

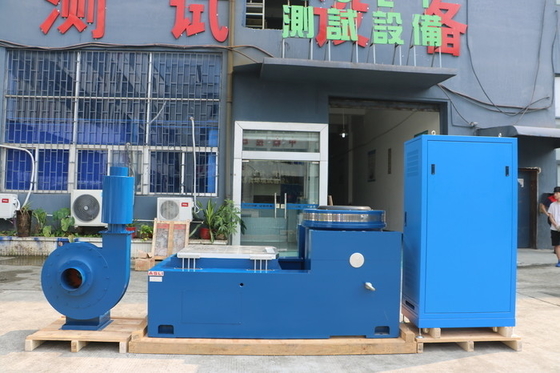

यह उच्च-आवृत्ति शेकर टेबल डिजिटल पावर एम्पलीफायर से साइन पल्स चौड़ाई मॉड्यूलेशन तकनीक का उपयोग करती है। इसका कार्य सिद्धांत इस प्रकार है: MOSFET फील्ड-इफेक्ट के उच्च-आवृत्ति स्विचिंग पावर सप्लाई का उपयोग करके, एक डिजिटल सर्किट कंट्रोलर द्वारा इनपुट किए गए निम्न-वोल्टेज सिग्नल को बढ़ाता और पुनर्स्थापित करता है। आउटपुट फिर कंपन परीक्षक के मूविंग कॉइल सर्किट को मूल सिग्नल वितरित करता है, जिससे एक्सटेंशन टेबल की गति होती है। डिजिटल पावर एम्पलीफायर के मुख्य घटकों में फ्रंट कंट्रोल यूनिट, पावर एम्पलीफायर मॉड्यूल, प्रोटेक्शन सर्किट, पावर सेक्शन और इलेक्ट्रिक कैबिनेट शामिल हैं।
उच्च आवृत्ति कंपन परीक्षण स्टैंड ES-30 (PDF) डाउनलोड करें
- अच्छी तरह से डिज़ाइन किया गया डायनामिक सर्कल कंकाल, उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ।
- दो-चुंबकीय सर्किट डिज़ाइन: कम चुंबकीय प्रवाह रिसाव, कॉम्पैक्ट संरचना, और तर्कसंगत लेआउट।
- रॉकर रॉड रोलर बेयरिंग सीधे और आयात-उन्मुख समग्र बॉडी कठोरता अभिविन्यास के साथ, उत्कृष्ट विलक्षण भार क्षमता प्रदान करते हैं।
- हार्मोन उपयोग के लिए समर्पित ट्रूनियन अलगाव फाउंडेशन, सुविधाजनक मोबाइल स्थापना के साथ।
- मूविंग सिस्टम में उन्नत तकनीक डायनामिक सर्कल की उच्च विश्वसनीयता सुनिश्चित करती है।
- नई डक्ट डिज़ाइन शीतलन प्रभाव को बढ़ाती है।
- बेयरिंग की स्थिर कठोरता और गतिशील कठोरता को अनुकूलित किया गया है, जिससे कंपन टेबल की क्षमता बढ़ जाती है और कम-आवृत्ति प्रदर्शन में सुधार होता है।
| मॉडल | रेटेड साइन बल (N) | रेटेड रैंडम बल (N) | आवृत्ति रेंज (Hz) | रेटेड त्वरण (m/s²) | रेटेड गति (m/s) | रेटेड विस्थापन (p-p) mm | अधिकतम लोड (Kg) | मूविंग कॉइल (Kg) | मूविंग कॉइल का आयाम (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
| मॉडल | वजन (किलो) | अधिकतम आवृत्ति (Hz) | बेंच का आकार |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (गोल बेंच) | 220 | 350 | φ1200 |
हम एक लंबे समय से स्थापित परीक्षण उपकरण निर्माता हैं। पिछले 25 वर्षों में, हमने खुद को सिमुलेशन पर्यावरण परीक्षण उपकरण और यांत्रिक कंपन और शॉक परीक्षण मशीनों के लिए समर्पित किया है। हमारी वाइब्रेशन शेकर टेबल, जो ISTA मानकों को पूरा करती है और रैंडम शॉक टेस्ट करती है, हमारे स्टार उत्पादों में से एक है। हमने इस मशीन के लिए CE प्रमाणन प्राप्त किया है।
यदि आपके पास कंपन परीक्षणों के लिए इलेक्ट्रोडायनामिक्स प्रकार उच्च आवृत्ति शेकर टेबल के संबंध में कोई प्रश्न या आवश्यकताएं हैं, तो कृपया हमसे संपर्क करने में संकोच न करें।
Product Highlights
इलेक्ट्रोडायनामिक्स हाई फ़्रीक्वेंसी शेकर टेबल 30000N साइन बल, 3-2500Hz, 450kg अधिकतम भार और ISTA-अनुपालक यादृच्छिक कंपन परीक्षण प्रदान करता है। कम चुंबकीय प्रवाह रिसाव, उन्नत शीतलन, और अनुकूलन योग्य विस्थापन और कंपन दिशा की विशेषताएं। 25 वर्षों की विनिर्माण विशेषज्ञता के साथ CE प्रमाणित।
