साइन कंपन परीक्षण के लिए 2000 हर्ट्ज उच्च आवृत्ति कंपन परीक्षण प्रणाली
Product Details
| कंपन लहर: | ज्या | आवेदन: | पैकेज |
|---|---|---|---|
| त्वरण: | 100 ग्राम | विस्थापन: | 50 मिमी |
| नियंत्रक: | वेन्जो | स्लिप टेबल का आकार: | 500 * 500 एमएम |
| कंपन दिशा: | एक्सवाईजेड एक्सिस | कार्य: | रैंडम, शॉक, साइन |
| आवृत्ति: | 2000 हर्ट्ज | ||
| प्रमुखता देना |
साइन कंपन परीक्षण प्रणाली,180 किग्रा कंपन परीक्षण प्रणाली,500x500 मिमी साइन कंपन परीक्षण |
||
Product Description
2000 हर्ट्ज उच्च आवृत्ति कंपन परीक्षण प्रणाली सटीक साइन कंपन परीक्षण के लिए इंजीनियर की गई है। यह विद्युत चुम्बकीय कंपन परीक्षक बैटरी से संबंधित परीक्षण मानकों के पूर्ण अनुपालन में डिज़ाइन किया गया है, जो नियंत्रित मापदंडों के तहत वास्तविक दुनिया की कंपन स्थितियों का अनुकरण करता है। परीक्षण के दौरान, बैटरी या बैटरी पैक को कंपन तालिका पर सुरक्षित रूप से ठीक किया जाता है और तीन परस्पर लंबवत अक्षों के साथ निर्धारित आवृत्ति, त्वरण और विस्थापन के अधीन किया जाता है। बैटरी परीक्षण के दौरान बरकरार रहनी चाहिए - कोई रिसाव नहीं, कोई कार्यक्षमता का नुकसान नहीं, कोई संरचनात्मक क्षति नहीं, और आग या विस्फोट का कोई खतरा नहीं।
| मॉडल | रेटेड साइन बल (N) | रेटेड रैंडम बल (N) | आवृत्ति रेंज (Hz) | रेटेड त्वरण (m/s²) | रेटेड गति (m/s) | रेटेड विस्थापन (p-p) मिमी | अधिकतम लोडिंग (किग्रा) | मूविंग कॉइल (किग्रा) | मूविंग कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ईएस-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ईएस-3ए | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ईएस-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ईएस-6ए | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ईएस-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ईएस-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ईएस-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ईएस-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ईएस-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ईएस-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ईएस-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिज़ाइन किया गया गतिशील वृत्त कंकाल।
- दो-चुंबकीय सर्किट डिज़ाइन कम चुंबकीय प्रवाह रिसाव, कॉम्पैक्ट संरचना और तर्कसंगत लेआउट सुनिश्चित करता है।
- रॉकर रॉड रोलर बेयरिंग उत्कृष्ट विलक्षण भार क्षमता के लिए सीधे और आयात-उन्मुख समग्र बॉडी कठोरता अभिविन्यास के साथ।
- हार्मोन उपयोग के लिए समर्पित ट्रूनियन अलगाव नींव, सुविधाजनक मोबाइल स्थापना के साथ।
- उन्नत तकनीक मूव-अराउंड सिस्टम गतिशील वृत्त की उच्च विश्वसनीयता सुनिश्चित करता है।
- नई डक्ट डिज़ाइन शीतलन प्रभाव को बढ़ाता है।
- बेयरिंग छोटे गुब्बारे की स्थिर कठोरता और गतिशील कठोरता कंपन तालिका की असर क्षमता को बढ़ाती है और कम-आवृत्ति प्रदर्शन में सुधार करती है।

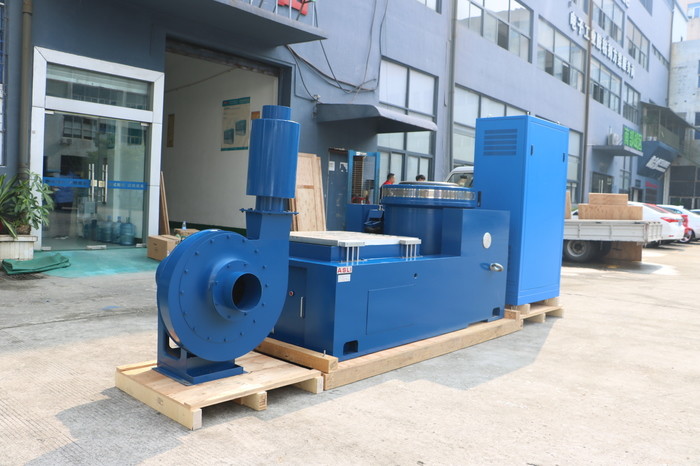

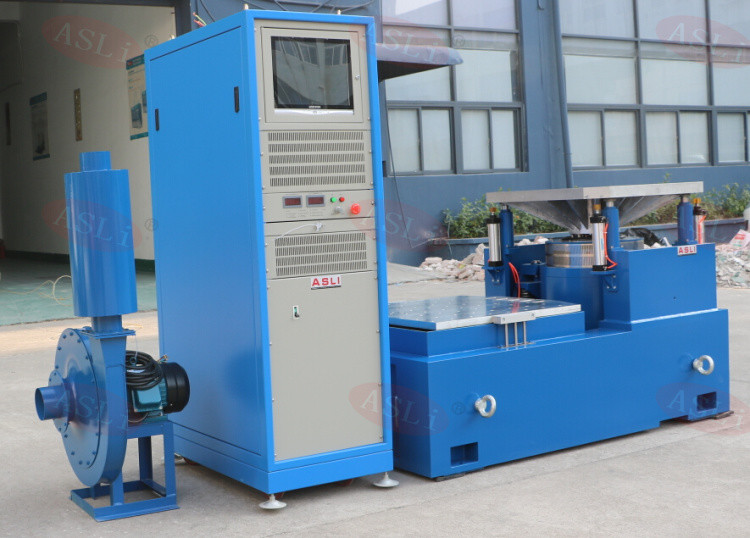

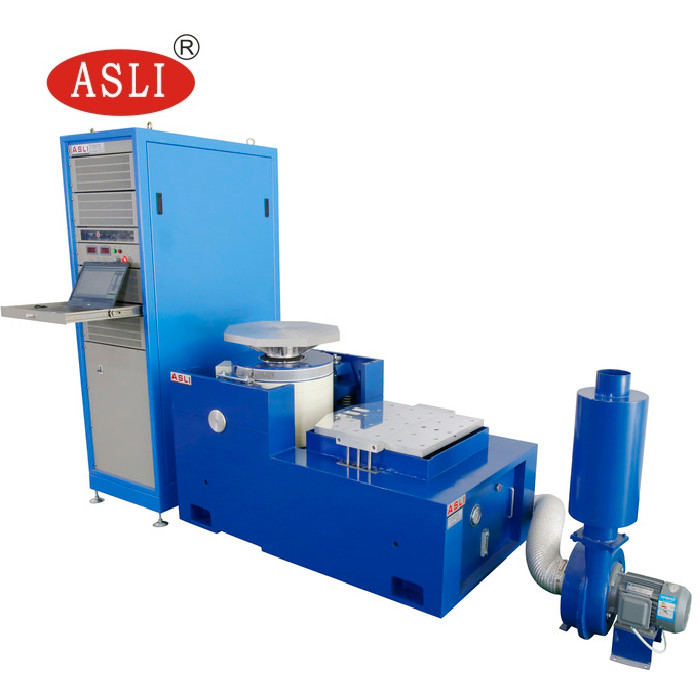

उच्च आवृत्ति विद्युत चुम्बकीय कंपन परीक्षण मशीन निम्नलिखित घटकों से बनी है:
- कंपन परीक्षण बेंच
- पावर एम्पलीफायर
- कूलिंग फैन

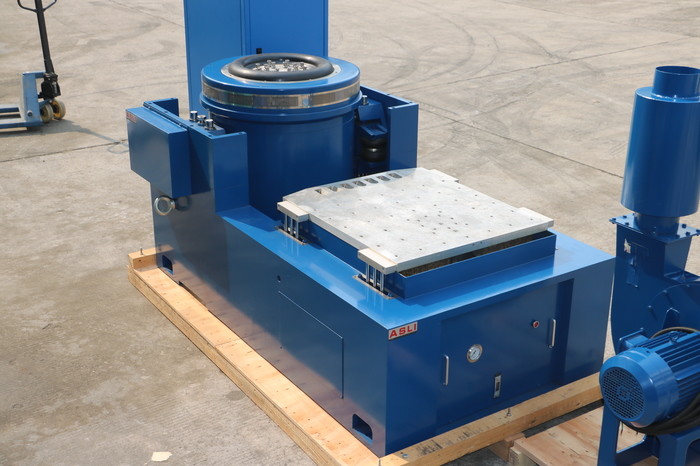

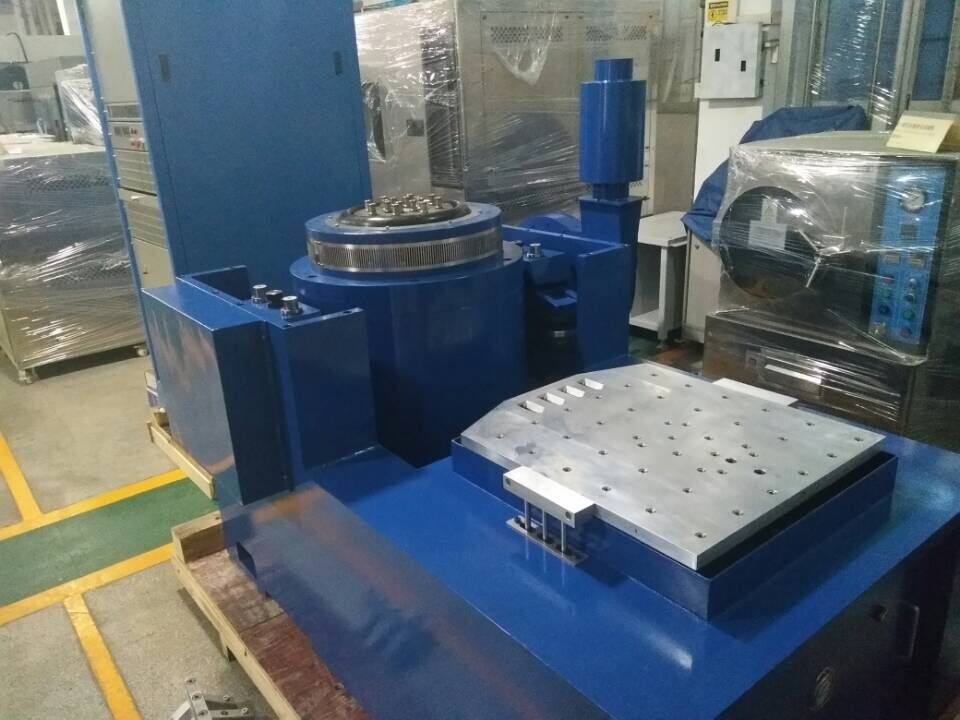

- स्लिप टेबल
- वर्टिकल एक्सपैंडर
- उच्च त्वरण और कार्य आवृत्ति का एहसास करने के लिए छोटी लोडिंग बेंच के भीतर, पूरे मशीन बेंच की लोडिंग क्षमता और प्रदर्शन में सुधार।
- क्षैतिज बेंच और कंपन बेंच अभिन्न प्रकार के हैं, जिनमें पूर्ण संरचना और स्थापित करने और समायोजित करने में सुविधा है।
- स्थैतिक दबाव ट्रैक, वी-आकार, ढलान-प्रतिरोधी और पूर्वाग्रह-लोडिंग प्रतिरोधी की क्षमता के साथ।
- अंतर्निर्मित तेल पंप, अच्छी संरचना और आसान संचालन।
वीटी वर्टिकल एक्सटेंडेड-बेंच और निर्दिष्ट क्लैंप को ग्राहक को पूर्ण विनिर्देशों के अनुसार सर्वोत्तम प्रदर्शन प्राप्त करने के लिए सुनिश्चित करने के लिए सटीक रूप से गणना की जाती है और सावधानीपूर्वक डिज़ाइन किया जाता है।
यदि आपको साइन कंपन परीक्षण के लिए 2000 हर्ट्ज उच्च आवृत्ति कंपन परीक्षण प्रणाली के बारे में अधिक जानकारी की आवश्यकता है, तो कृपया बेझिझक हमसे संपर्क करें।
