ES-10 यांत्रिक कंपन परीक्षण प्रणाली.pdf

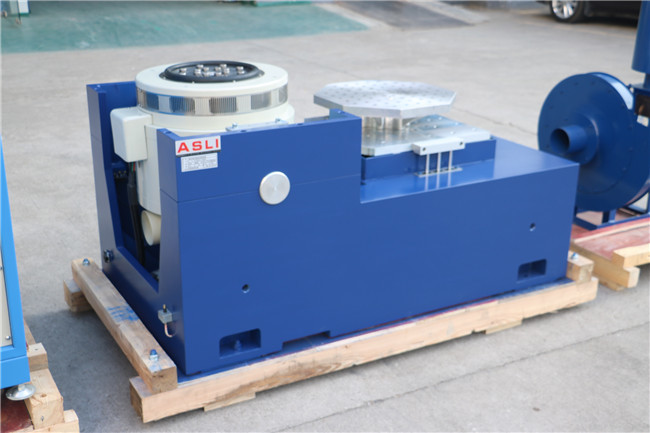

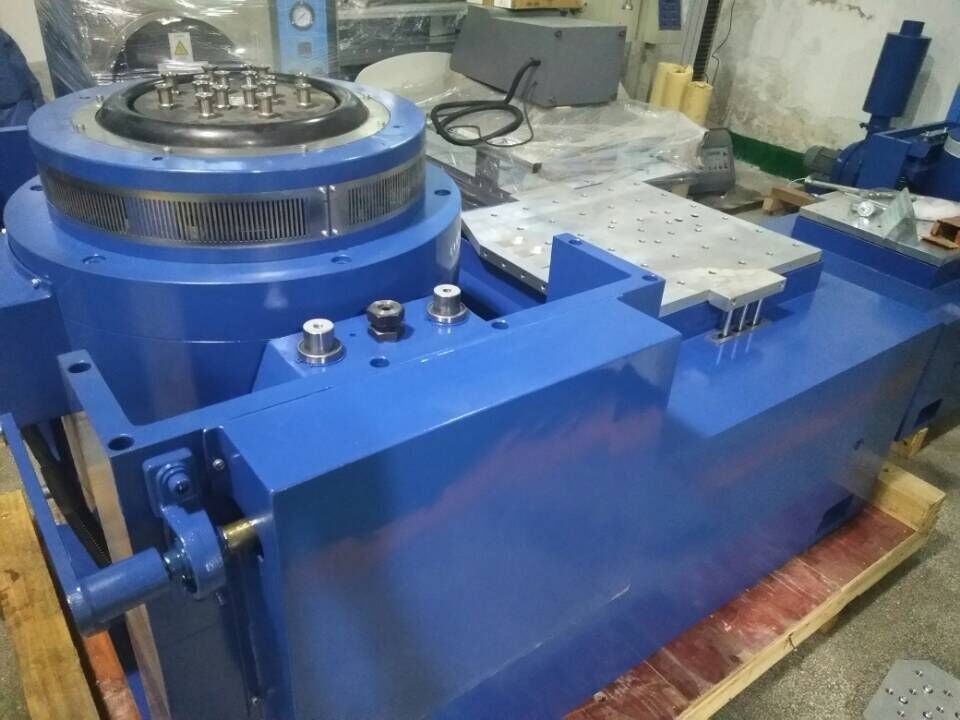

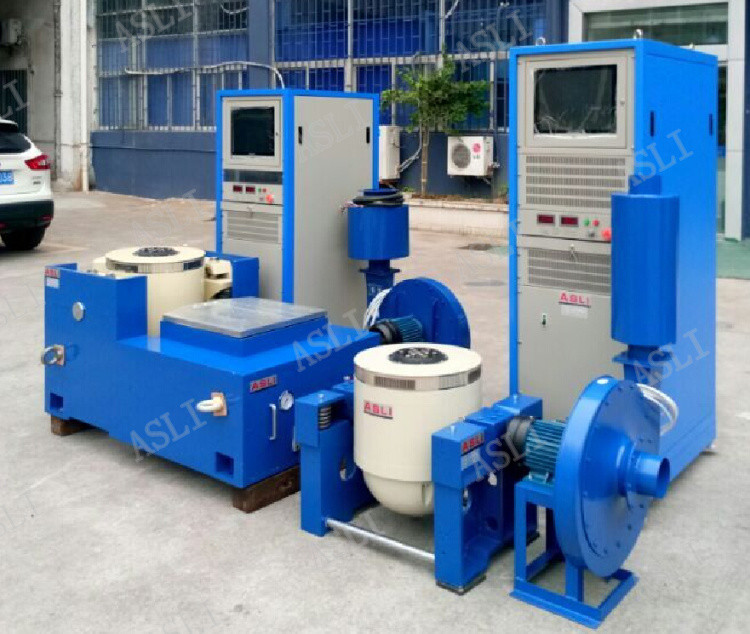

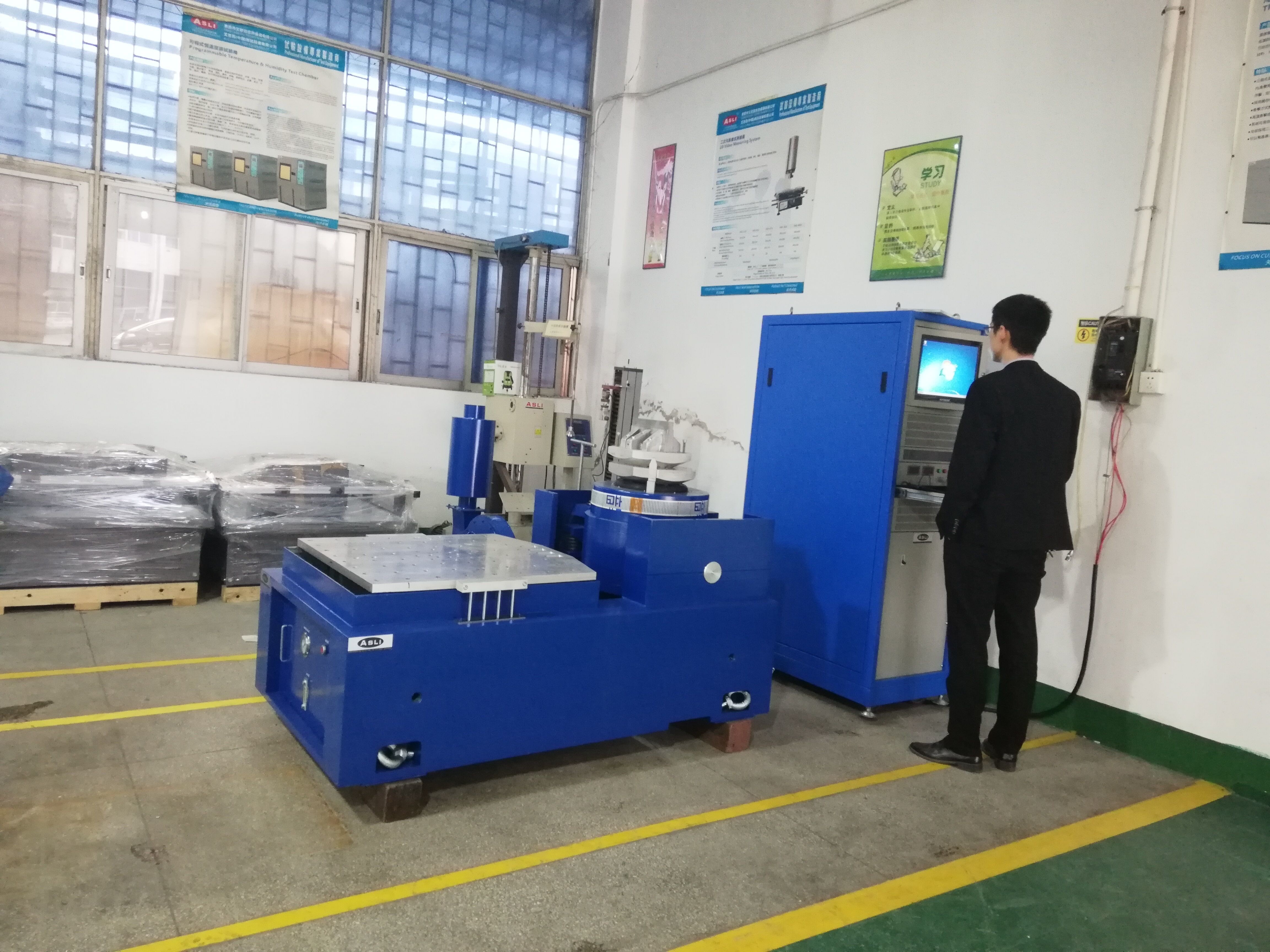

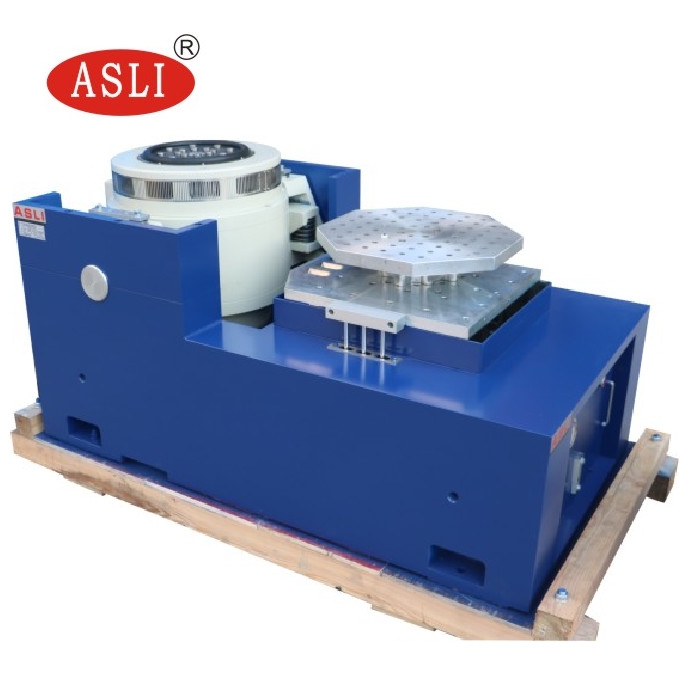

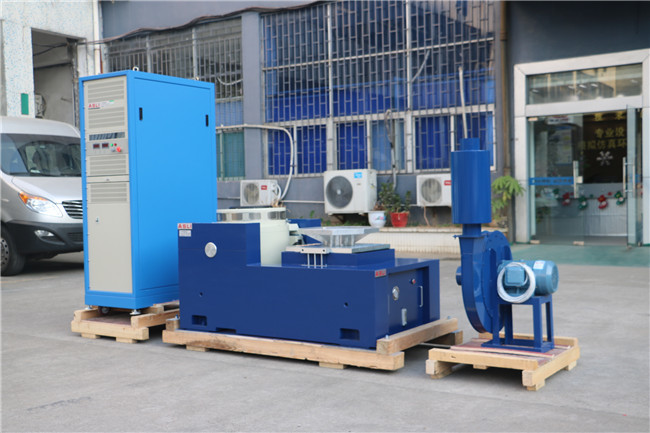

अनुसंधान एवं विकास के लिए विद्युत चुम्बकीय उच्च आवृत्ति कंपन परीक्षण प्रणाली
उच्च प्रदर्शन उत्कृष्ट गुणवत्ता, रखरखाव और तकनीकी सहायता के लिए एक ही उद्योग में स्वतंत्र अनुसंधान और विकास उत्पादन।
तकनीकी मापदंडः
| मॉडल |
नामित सीन बल (एन) |
आकस्मिक बल (एन) |
आवृत्ति रेंज (हर्ट्ज) |
नामित त्वरण (m/s)2) | नामित गति ((m/s) |
नामित विस्थापन (पी-पी) मिमी |
अधिकतम भार (किलो) | चलती कॉइल ((किग्रा) |
आयाम चलती कॉइल ((मिमी) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
मल्टी-मोड विनियमन
ध्वनि, यादृच्छिक, अनुनाद खोज और निवास, विशिष्ट प्रभाव और सड़क अनुकरण मोड।
स्ट्रॉन्ज ले जाने की क्षमता
केंद्रीय भार एयरबैग में बड़ी स्थिर कठोरता, छोटी गतिशील कठोरता, मजबूत सहन क्षमता और आयाम परिवर्तन के समय अच्छा प्रभाव होता है।
हस्तक्षेप नियंत्रण
डबल चुंबकीय डिजाइन प्रवाह रिसाव और चुंबकीय क्षेत्र समान रूप से मजबूत विद्युत चुंबकीय क्षेत्र नियंत्रण सर्किट हस्तक्षेप के लिए हल किया जाता है
क्षैतिज विस्तारक के तकनीकी मापदंडः
| मॉडल | बेंच का आकार (मिमी) | आवृत्ति सीमा (हर्ट्ज) | चलती भागों का वजन (किलो) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
५-१००० 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
ऊर्ध्वाधर विस्तारक के तकनीकी मापदंडः
| मॉडल | वजन (किलो) | अधिकतम आवृत्ति (हर्ट्ज) | बेंच का आकार |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
अनुसंधान और विकास के लिए विद्युत चुम्बकीय उच्च आवृत्ति कंपन परीक्षण प्रणाली के बारे में किसी भी संदेह या जरूरत के लिए, कृपया हमसे संपर्क करने के लिए स्वतंत्र महसूस करें।
