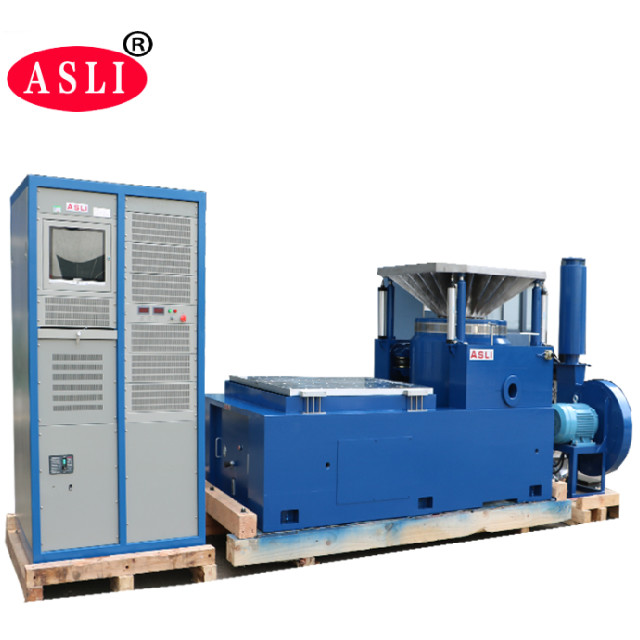

ISTA / ASTM अच्छी गुणवत्ता उच्च आवृत्ति इलेक्ट्रोडायनामिक कंपन परीक्षण शेकर
क्या आप अपने पैकेज परीक्षण के लिए काम कर रहे हैं जो…
अंतिम-उपयोग के लिए उपयुक्तता को प्रमाणित करें
वर्तमान पैकेजिंग के साथ समस्याओं को हल करने में मदद करें
पैकेजिंग में संभावित लागत बचत की पहचान करें
पैकेज विकल्पों की तुलना करने का एक तकनीकी साधन प्रदान करें
किसी विनिर्देश, विनियमन, या अनुबंध की आवश्यकताओं को पूरा करने या सत्यापित करने के लिए निर्धारित करें
गुणवत्ता आश्वासन के लिए मानक डेटा प्रदान करें
उत्पाद दायित्व, पेटेंट, या उत्पाद दावों के लिए साक्ष्य प्रदान करें
वितरण और आपके ग्राहकों द्वारा उपयोग के दौरान पैकेज के प्रदर्शन की भविष्यवाणी करें
कंपन परीक्षण प्रणाली के लिए, कृपया नीचे तैयार करें और अपनी पूछताछ भेजें, हम आपको उपयुक्त मॉडल की सिफारिश करने में मदद करेंगे
नमूना विवरण
नमूना परीक्षण द्रव्यमान
नमूना आयाम
परीक्षण प्रोफ़ाइल यदि उपलब्ध हो
परीक्षण का अधिकतम त्वरण
X,Y,Z दिशा परीक्षण या केवल Z दिशा परीक्षण
डिस्प्ले में मॉडल विनिर्देश
| सिस्टम विनिर्देश | |||
| सिस्टम मॉडल: | ES- 60 | ||
| आवृत्ति रेंज: | 3~2800 | ||
| रेटेड बल | साइन N | 60000 | |
| रैंडम N | 60000 | ||
| शॉक N | 120000 | ||
| अधिकतम त्वरण। | साइन (m/s2) | 1000 | |
| रैंडम (m/s2 आरएमएस) | 1000 | ||
| शॉक (m/s2) | 2000 | ||
| अधिकतम वेग। | साइन (m/s2) | 1.8 | |
| शॉक (m/s2) | 1.8 | ||
| अधिकतम विस्थापन। | अधिकतम यात्रा मिमी (पी-पी) |
51 | |
| मूविंग कॉइल | 50 किग्रा | ||
| मूविंग कॉइल का आयाम | व्यास 450 मिमी | ||
| अधिकतम लोड: | 750 किग्रा | ||
अन्य उपलब्ध कंपन शेकर चयन
| मॉडल |
रेटेड साइन बल (N) |
रेटेड रैंडम बल (N) |
आवृत्ति रेंज (Hz) |
रेटेड त्वरण (m/s2) | रेटेड गति (m/s) |
रेटेड विस्थापन (पी-पी)मिमी |
अधिकतम। लोडिंग (किग्रा) | मूविंग कॉइल (किग्रा) |
आयाम मूविंग कॉइल (मिमी) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
रैंडम परीक्षण के लिए कंपन उदाहरण
विशेषताएं:
1. अच्छी तरह से डिज़ाइन किया गया डायनामिक सर्कल कंकाल, जिसमें उच्च चरण अक्षीय अनुनाद आवृत्ति होती है।
2. दो-चुंबकीय सर्किट, चुंबकीय प्रवाह रिसाव कम, कॉम्पैक्ट संरचना और तर्कसंगत।
3. रॉकर रॉड रोलर बेयरिंग सीधे और आयात-उन्मुख समग्र बॉडी कठोरता अभिविन्यास, विलक्षण भार क्षमता।
4. हार्मोन उपयोग के लिए ट्रूनियन अलगाव फाउंडेशन समर्पित, मोबाइल सुविधा की स्थापना।
5. उन्नत तकनीक उच्च विश्वसनीयता के गतिशील चक्र को सुनिश्चित करने के लिए चारों ओर सिस्टम को स्थानांतरित करती है।
6. नई डक्ट डिजाइन और शीतलन प्रभाव को बढ़ाना।
7. स्थिर कठोरता, असर छोटे गुब्बारे की गतिशील कठोरता, कंपन तालिका क्षमता बढ़ाना, कम-आवृत्ति प्रदर्शन में सुधार।
क्षैतिज कंपन तालिका के तकनीकी पैरामीटर (Z अक्ष परीक्षण)
ऊर्ध्वाधर कंपन तालिका के तकनीकी पैरामीटर (X,Y अक्ष परीक्षण):

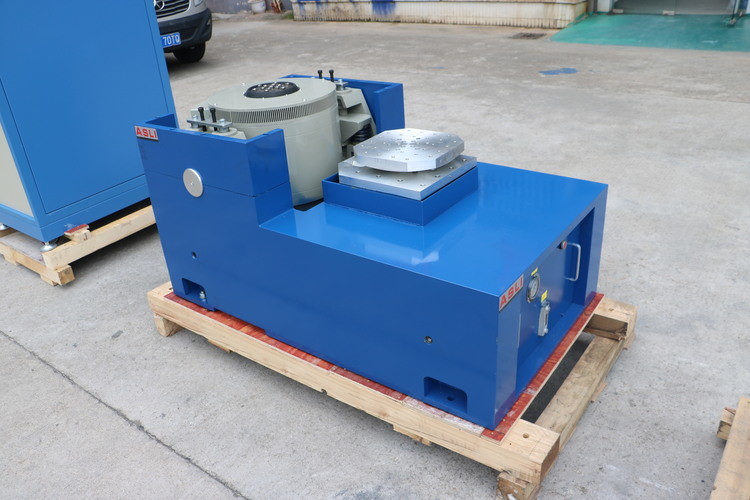

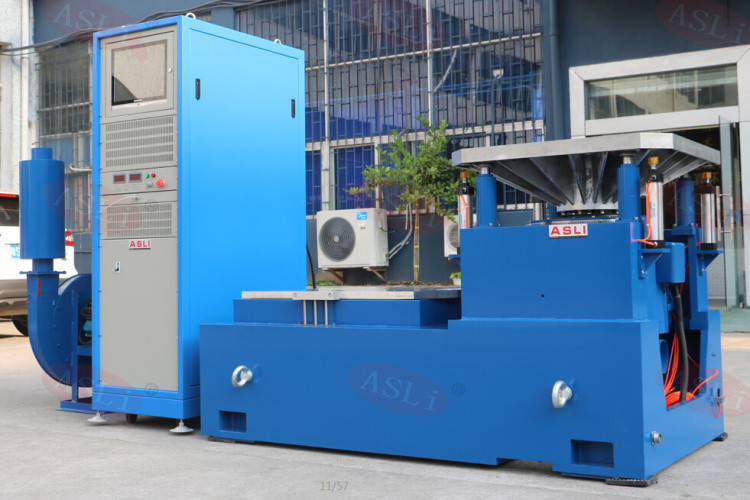

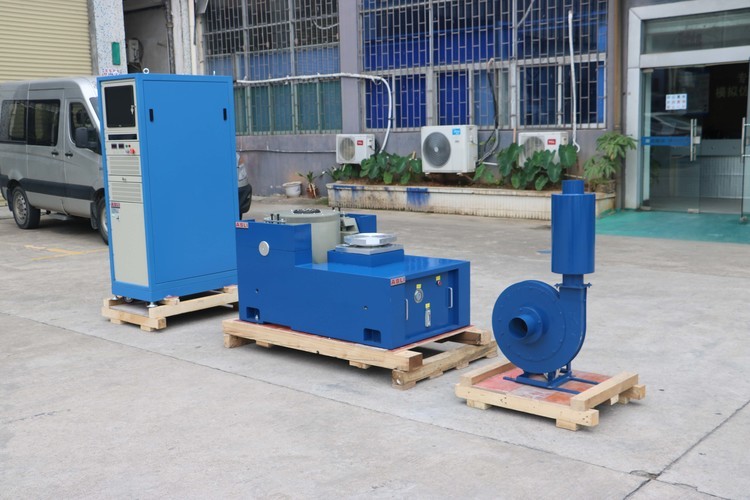

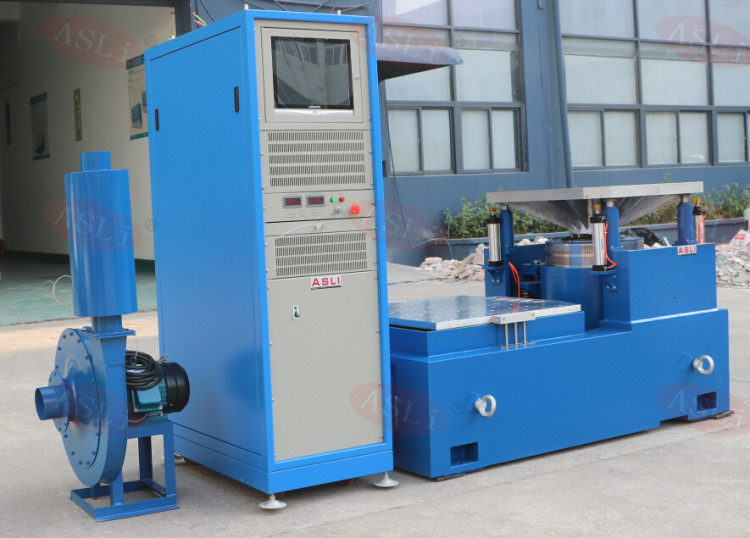

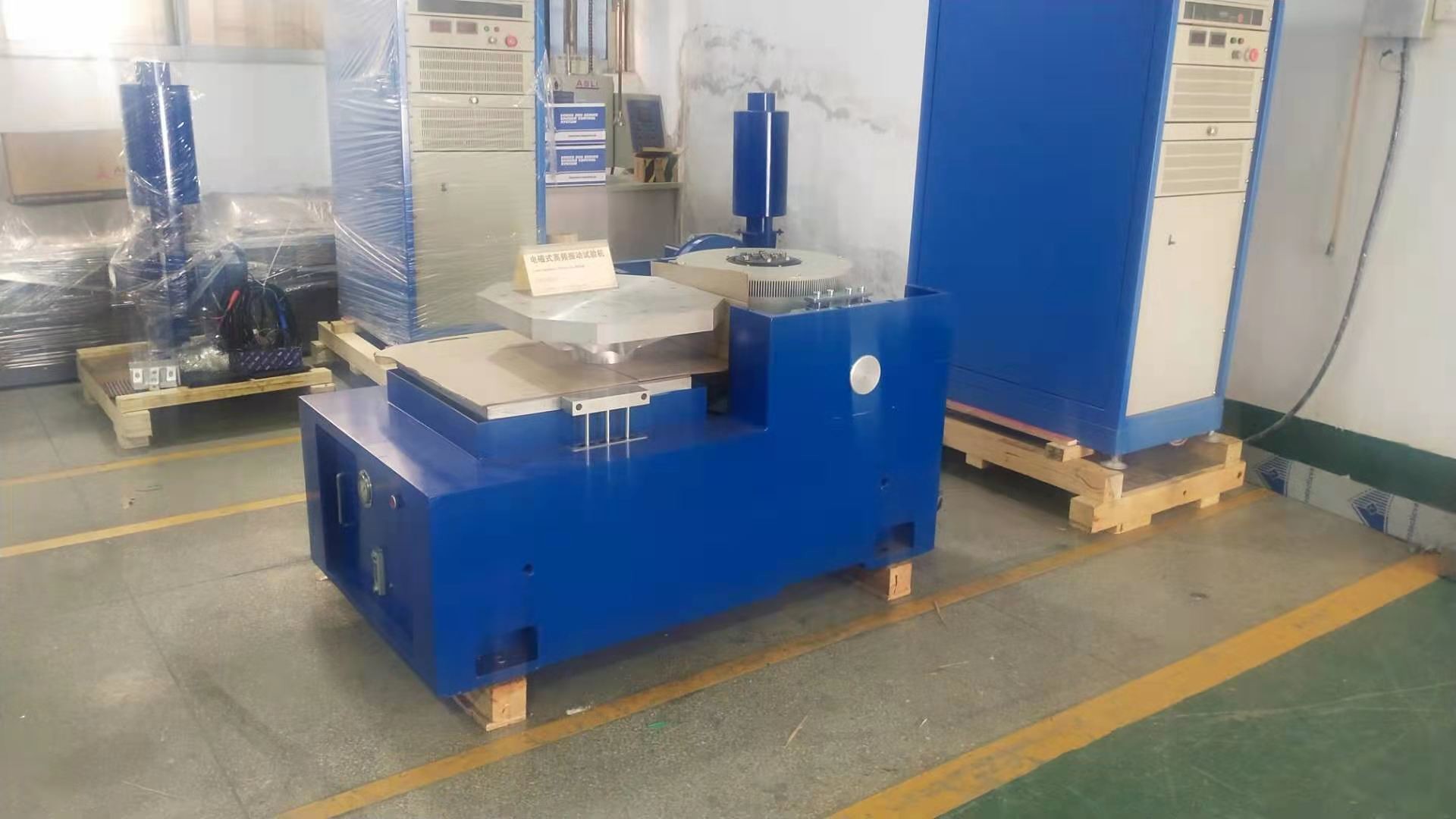

संदर्भ के लिए तस्वीरें:
ग्राहक ASLi कंपनी का दौरा:
यदि आपके पास ISTA / ASTM अच्छी गुणवत्ता उच्च आवृत्ति इलेक्ट्रोडायनामिक कंपन परीक्षण शेकर के बारे में कोई संदेह या आवश्यकताएं हैं, तो कृपया अपनी पूछताछ भेजने में संकोच न करें।
