Un38.3 साइनसॉइडल कंपन परीक्षण के लिए मानक बैटरी कंपन परीक्षण मशीन का परीक्षण करें

Name: Un38.3 साइनसॉइडल कंपन परीक्षण के लिए मानक बैटरी कंपन परीक्षण मशीन का परीक्षण करें
Brand: ASLi (China) Test Equipment Co., Ltd
SKU: ES-3
Price: 35000.00 USD
Availability: InStock

Brand Name: ASLI

Model Number: ES-3

Place of Origin: चीन

Certification: CE

Minimum Order Quantity: 1

Price: USD 20000~50000

Supply Ability: प्रति माह 30 सेट

Delivery Time: जमा करने के बाद 30-35 कार्य दिवस

Payment Terms: टी/टी

Standard Packaging: निर्यात मानक प्लाईवुड मामले

1.8 m / s कंपन परीक्षण मशीन

1000 kg.f कंपन परीक्षण मशीन

1.6 m / s प्रयोगशाला परीक्षण उपकरण

Product Details

साइन फोर्स:	3000N	रफ़्तार:	1.6 मीटर/एस
कंपन दिशा:	लम्बवत क्षैतिज	आवेदन:	बैटरी
आवृत्ति:	3~3500HZ	शक्ति:	380V 3 चरण
विस्थापन:	25 मिमी	परीक्षण मानक:	UN38.3
समारोह:	साइनसॉइडल कंपन परीक्षण
प्रमुखता देना	कंपन परीक्षण मशीन 1.6m/s , कंपन परीक्षण मशीन , बैटरी साइनसॉइडल कंपन परीक्षण मशीन

Product Description

उत्पाद प्रलेखन

डाउनलोड ES-3A कंपन परीक्षक पीडीएफ (विशिष्टता पत्रक)

आवेदन

हम इलेक्ट्रोडायनामिक उच्च आवृत्ति कंपन शेकर श्रृंखला उत्पादों के निर्माता हैं। हमारे सिस्टम एक दोहरी चुंबकीय सर्किट संरचना सहित उन्नत प्रौद्योगिकियों को अपनाते हैं,स्व-निर्मित कंकाल क्रिया चक्रइन प्रौद्योगिकियों से एक्स, वाई, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसी, एसीZ तीन अक्षीय साइनसॉइडल कंपन परीक्षण और ब्रॉडबैंड यादृच्छिक कंपन परीक्षण, साथ ही क्लासिक पल्स टेस्ट (हाफ-सिनस, ट्रैपेज़ॉइडल, सॉट टूथ वेव) और शॉक रिस्पांस स्पेक्ट्रम टेस्ट।

इन उत्पादों का व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण, घरेलू उपकरण और अन्य क्षेत्रों में उपयोग किया जाता है।

UN38.3 कंपन परीक्षण मशीन की विशेषताएं

उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन गतिशील सर्कल कंकाल।
कम चुंबकीय प्रवाह रिसाव के साथ दो-चुंबकीय सर्किट डिजाइन, कॉम्पैक्ट और तर्कसंगत संरचना।
रॉकर रॉड रोलर बीयरिंगों के साथ सीधा और आयात उन्मुख समग्र शरीर कठोरता अभिविन्यास, मजबूत सनकी भार क्षमता प्रदान करते हैं।
ट्र्यूनियन पृथक्करण नींव, सुविधाजनक मोबाइल स्थापना के साथ कंपन पृथक्करण के लिए समर्पित।
उन्नत प्रौद्योगिकी की चलती-चलन प्रणाली गतिशील चक्र की उच्च विश्वसनीयता सुनिश्चित करती है।
नयी नलिका डिजाइन शीतलन प्रभाव को बढ़ाता है।
स्थिर कठोरता और असर की गतिशील कठोरता को अनुकूलित किया जाता है, कंपन तालिका क्षमता को बढ़ाता है और निम्न आवृत्ति प्रदर्शन में सुधार करता है।

UN38.3 vibration testing machine detail view showing dynamic circle skeleton and magnetic circuit structure

Electrodynamic vibration shaker close-up showing roller bearing guidance and trunnion isolation system

2-1 तकनीकी मापदंड

रेटेड बलःसाइन बल 3000N; यादृच्छिक बल 3000N; झटका बल 6000N
आवृत्ति सीमाः3 हर्ट्ज से 3500 हर्ट्ज तक; स्थिर आवृत्ति, आगे-पीछे झाड़ना, साइन, यादृच्छिक, झटका
स्वीप-फ्रीक्वेंसी मोडःरैखिक, लघुगणकीय, आगे-पीछे झांकना, निश्चित आवृत्ति
स्वीप-फ्रीक्वेंसी टाइम्स:1 से 32767 तक
स्वीप-फ्रीक्वेंसी समय:स्थिर आवृत्ति / एकल 1 ¢ 3600 मिनट; स्वीप-आवृत्ति वक्र प्रदर्शित किया जा सकता है
अधिकतम त्वरण:1000 m/s2 (बिना भार के)
अधिकतम गति:1.6 मी/सेकंड
अधिकतम विस्थापन:25 मिमी पीपी (बिना भार के), दोहरी चोटी
प्रभाव विस्थापनः25 मिमी
चलती कॉइल का वजनः3.5 किलो
वाइब्रेशन दिशाएंःऊर्ध्वाधर
कंपन तरंग:सीनस, यादृच्छिक, सदमे
चलती कॉइल का व्यास:Φ150 मिमी
कंपन प्रणाली आयाम:W750 × H599 × D680 मिमी
कंपन प्रणाली वजनः490 किलोग्राम

इलेक्ट्रोडायनामिक उच्च आवृत्ति कंपन परीक्षक के तकनीकी मापदंड

मॉडल	नामित सीनस बल (एन)	नामित यादृच्छिक बल (एन)	आवृत्ति सीमा (हर्ट्ज)	नामित त्वरण (m/s2)	नामित गति (m/s)	नामित विस्थापन (पी-पी) मिमी	अधिकतम भार (किलो)	चलती कॉइल (किग्रा)	चलती कॉइल का आयाम (मिमी)
ES-1	1000	1000	३५००	400	1.2	25	70	2.5	Φ150
ES-2	2000	2000	३५००	800	1.6	25	70	2.5	Φ150
ES-2a	2000	2000	३५००	300	1.6	40	70	8	Φ230
ES-3	3000	3000	३५००	1000	1.6	25	100	3.5	Φ150
ES-3a	3000	3000	३५००	400	1.6	40	120	9	Φ230
ES-6	6000	6000	३५००	1000	1.6	25	180	6.5	Φ230
ES-6a	6000	6000	३५००	1000	1.6	51	250	12	Φ230
ES-10	10000	10000	३३०००	1000	1.8	51	270	14	Φ240
ES-20	20000	20000	३३०००	1000	1.8	51	300	30	Φ320
ES-30	30000	30000	3 ¢ 2800	1000	1.8	51	450	40	Φ450
ES-40	40000	40000	3 ¢ 2800	1000	1.8	51	500	50	Φ450
ES-50	50000	50000	3 ¢2700	1000	1.8	51	750	50	Φ450
ES-60	60000	60000	3 ¢2700	1000	1.8	51	750	60	Φ450
ES-100	100000	100000	3 ₹2500	1000	1.8	51	1000	90	Φ450
ES-120	120000	120000	३२००	1000	1.8	51	1100	90	Φ500
ES-160	160000	160000	३२१००	1000	1.8	51	1500	150	Φ600
ES-200	200000	200000	3 ¢ 2000	1000	1.8	51	2500	200	Φ650
ES-350	350000	350000	3 ₹1700	1000	1.8	51	4500	300	Φ870

कंपन प्रणाली के बारे में

दोहरी चुंबकीय सर्किट संरचना उच्च चुंबकीय क्षेत्र तीव्रता सुनिश्चित करती है और प्रवाह रिसाव को कम करती है। एक विशेष डीगॉसिंग संरचना प्रवाह रिसाव को 1 एमटी से कम कर सकती है।
यू-प्रकार के स्प्रिंग, रोलर्स और रैखिक असर भार को भटकाने के लिए मजबूत प्रतिरोध प्रदान करते हैं।
कंपन पृथक्करण के लिए वायु स्प्रिंग्स का प्रयोग किया जाता है। कंपन प्रणाली भारी भार के साथ भी स्थिर रूप से काम करती है, बिना किसी विशेष नींव की आवश्यकता के।
थर्मल, ओवर लोड, ओवर करंट, ओवर वोल्टेज और वाइब्रेशन टेस्टर के ओवर-स्प्लेसमेंट के लिए सुरक्षा उपकरण प्रदान किए गए हैं। विद्युत नेटवर्क सुरक्षा उपकरण ओवर-वोल्टेज को कवर करते हैं,कम वोल्टेजड्राइव पावर संरक्षण में धारा-सीमित, सॉफ्ट-स्टार्ट, अति-तापमान, शॉर्ट-सर्किट और मॉड्यूल दोष सुरक्षा शामिल है।
सीनस, यादृच्छिक और प्रभाव पर्यावरण परीक्षण पूरा कर सकते हैं।
इस प्रणाली में वोल्टेज में उतार-चढ़ाव के लिए न्यूनतम आवश्यकताएं हैं, जो कि स्वीकार्य है।
इस प्रणाली में ग्राउंडिंग प्रतिरोध के लिए न्यूनतम आवश्यकताएं हैं ¥ ≤4Ω स्वीकार्य है।
उच्च विश्वसनीयता, विशेष रूप से लंबे समय तक चलने के लिए उपयुक्त है।

क्षैतिज स्टैंड की विशेषताएं

एक छोटी लोडिंग बेंच के भीतर, उच्च त्वरण और कार्य आवृत्ति को प्राप्त किया जाता है, जिससे पूरे मशीन बेंच की लोडिंग क्षमता और प्रदर्शन में सुधार होता है।
क्षैतिज बेंच और कंपन बेंच एक अभिन्न प्रकार है, जिसमें एक उत्तम संरचना और सुविधाजनक स्थापना और समायोजन है।
स्थिर दबाव ट्रैक, V-आकार, ढलान प्रतिरोध और पूर्वाग्रह-लोड प्रतिरोध की क्षमता के साथ। निर्मित तेल पंप, अच्छी संरचना, और आसान संचालन।

क्षैतिज विस्तारक के तकनीकी मापदंड

मॉडल	बेंच का आकार (मिमी)	आवृत्ति सीमा (हर्ट्ज)	चलती भागों का वजन (किलो)
LT0303	300×300×22 300×300×26 300×300×30	५००० 5 ¢1500 ५२०००	6.6 7.8 9.0
LT0404	400×400×22 400×400×26 400×400×30	५००० ५१४०० ५२०००	11.2 13.2 16.0
LT0505	500×500×25 500×500×30 500×500×35	५००० 5 ¢1500 ५२०००	19.3 23.1 27.0
LT0606	600×600×25 600×600×30 600×600×40	५००० ५१०० ५२०००	27.5 33.0 45
LT0707	700×700×25 700×700×30 700×700×35	५०००० ५००० 5 ¢1500	36.8 44.2 52
LT0808	800×800×30 800×800×40 800×800×45	५००० 5 ¢1500 ५२०००	57.7 76.9 86.5
LT1010	1000×1000×30 1000×1000×40 1000×1000×50	५००० ५१३०० 5 ¢1500	89.1 118.8 147
LT1212	1200×1200×30 1200×1200×40 1200×1200×50	५०००० 5 ¢1100 ५१४००	126 168 210

ऊर्ध्वाधर विस्तारित बेंच की विशेषताएं

वीटी ऊर्ध्वाधर विस्तारित-बेंच और निर्दिष्ट clamps सटीक गणना की जाती है और ग्राहक एक सही संरचना, उच्च गुणवत्ता वाली सामग्री के साथ, सबसे अच्छा प्रदर्शन प्राप्त सुनिश्चित करने के लिए विस्तृत रूप से डिजाइन कर रहे हैं,और उत्तम कारीगरी।

ऊर्ध्वाधर विस्तारक के तकनीकी मापदंड

मॉडल	वजन (किलो)	अधिकतम आवृत्ति (हर्ट्ज)	बेंच का आकार
VT300	10	2000	Φ300
VT400	16	2000	Φ400
VT500	25	1500	Φ500
VT600	35	1000	Φ600
VT0303	15	2000	300×300
VT0404	22	1500	400×400
VT0505	30	500	500×500
VT0606	58	350	600×600
VT0808	140	350	800×800
VT1010	180	350	1000×1000
VT1212	250	350	1200×1200
VT1212 (गोल बेंच)	220	350	Φ1200

उत्पाद गैलरी

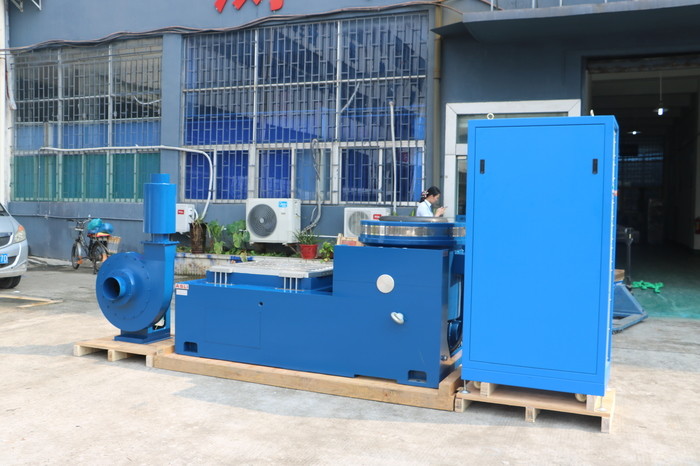

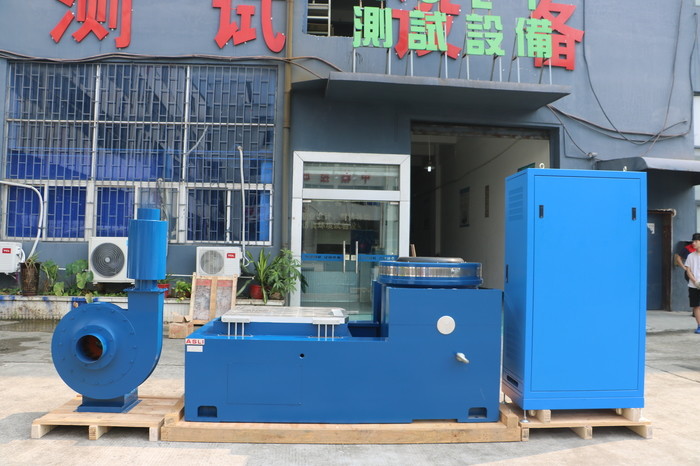

UN38.3 battery vibration testing machine front view with vertical vibration table

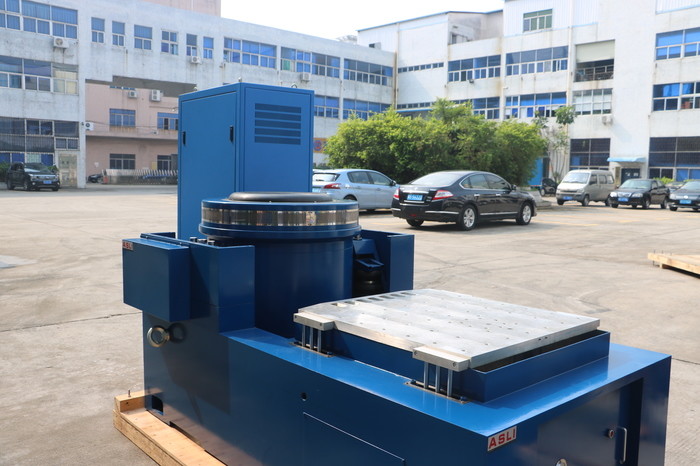

Electrodynamic high frequency vibration shaker side view showing trunnion isolation foundation

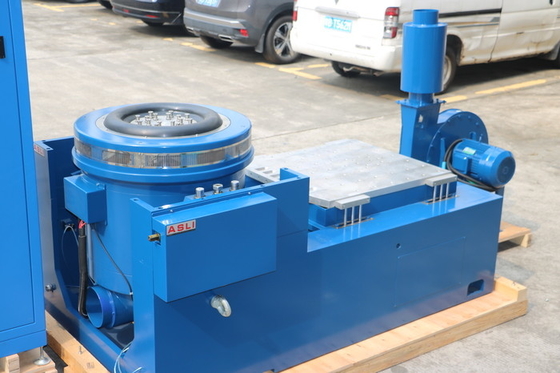

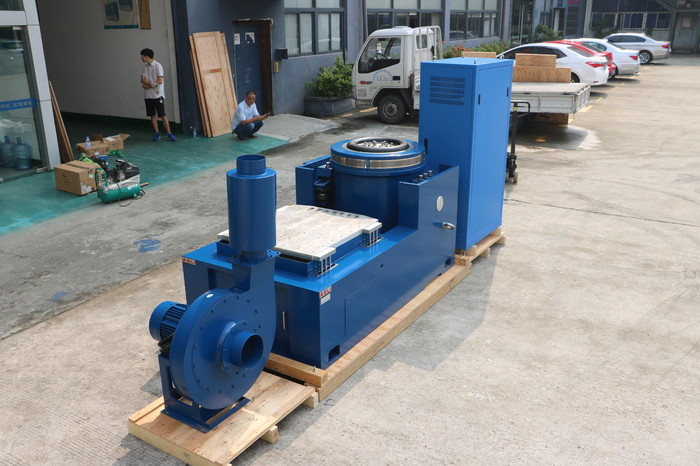

Vibration testing system with horizontal expander and moving coil assembly

Close-up of vibration shaker moving coil and roller bearing guidance system

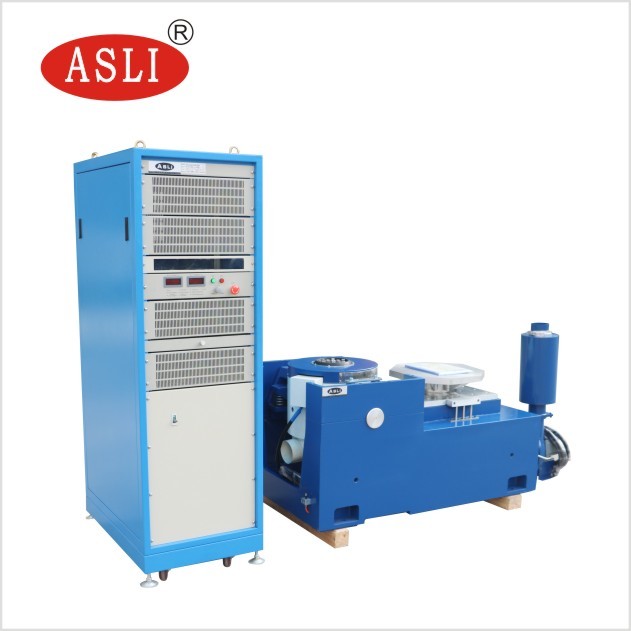

Complete electrodynamic vibration testing system with control cabinet and cooling ducts

हमसे संपर्क करें

यदि आपके पास UN38.3 टेस्ट मानक बैटरी कंपन परीक्षण मशीन के बारे में कोई पूछताछ है, तो कृपया हमसे संपर्क करने के लिए स्वतंत्र महसूस करें।

Product Highlights

3000N साइन बल, 3-3500Hz आवृत्ति और 1.6m/s गति के साथ UN38.3 प्रमाणित बैटरी कंपन परीक्षक। इसमें डबल मैग्नेटिक सर्किट, एयर स्प्रिंग आइसोलेशन और वर्टिकल/क्षैतिज परीक्षण की सुविधा है। बैटरी साइनसॉइडल कंपन परीक्षणों के लिए आदर्श।
