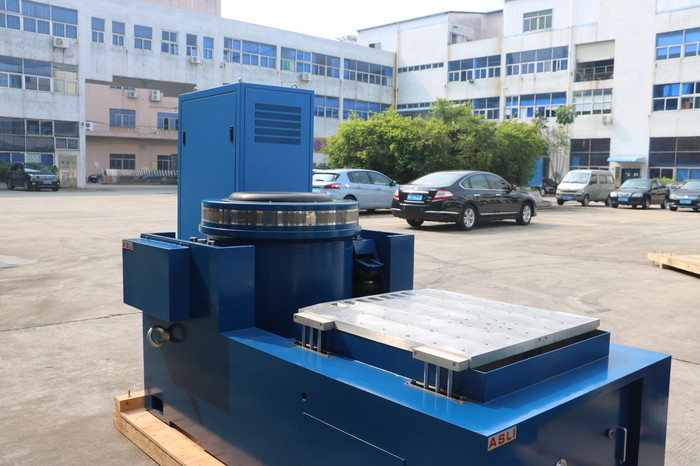

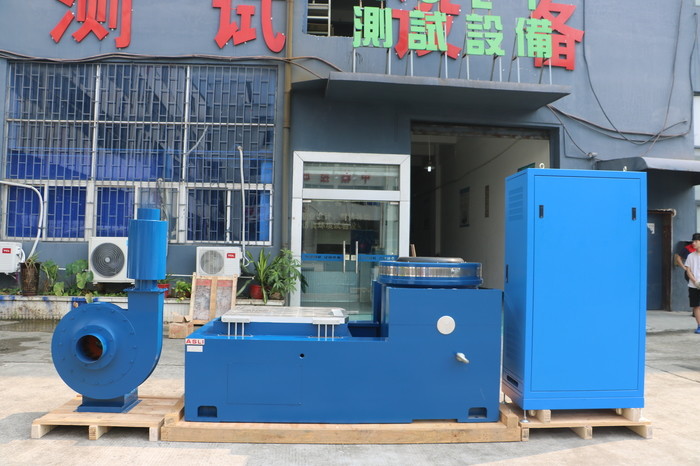

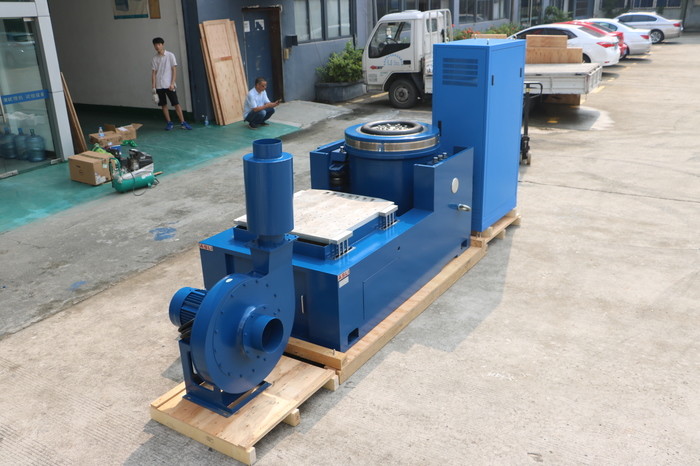

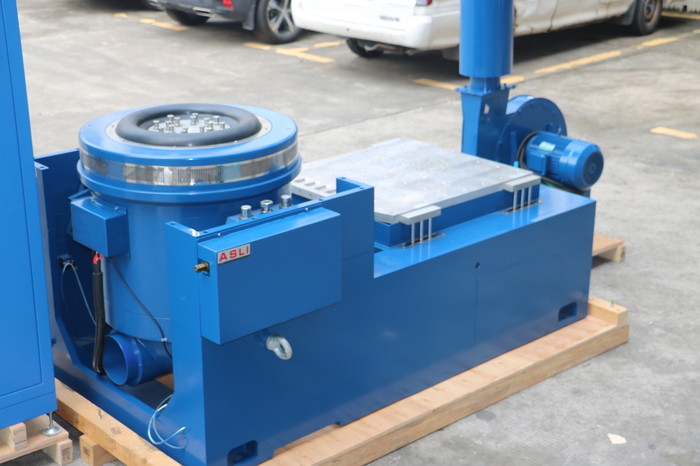

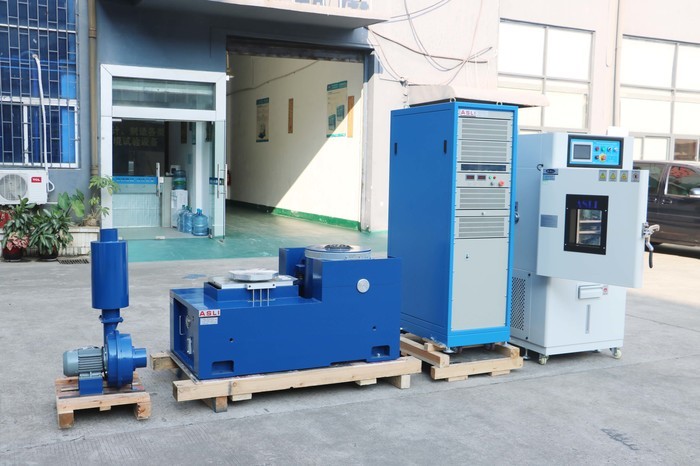

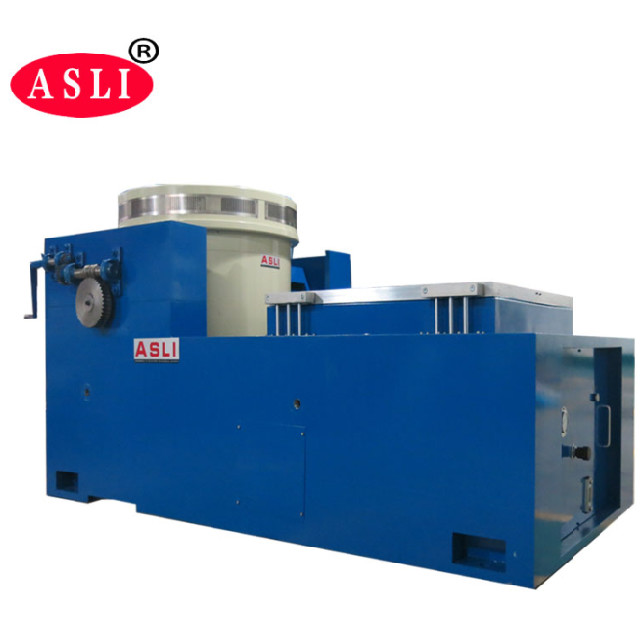

शॉक रिस्पांस स्पेक्ट्रम के साथ वर्टिकल और हॉरिजॉन्टल इलेक्ट्रोडायनामिक वाइब्रेशन टेस्टिंग सिस्टम
Product Details
| कंपन विधि: | साइन और रैंडम कंपन | कंपन दिशा: | अनुलंब और क्षैतिज |
|---|---|---|---|
| आवृत्ति: | 3~3000 हर्ट्ज | विस्थापन: | 51 मिमी |
| आवेदन: | बैटरी | मानक: | अन38.3 |
| समारोह: | शॉक रिस्पांस स्पेक्ट्रम | कंपन बल: | 20KN |
| प्रमुखता देना |
इलेक्ट्रोडायनामिक कंपन परीक्षण प्रणाली,ऊर्ध्वाधर क्षैतिज कंपन शेकर,झटके प्रतिक्रिया स्पेक्ट्रम कंपन प्रणाली |
||
Product Description
आघात प्रतिक्रिया स्पेक्ट्रम के साथ ऊर्ध्वाधर और क्षैतिज इलेक्ट्रोडायनामिक कंपन परीक्षण प्रणाली व्यापक तीन अक्षीय सिन्यूसोइडल और ब्रॉडबैंड यादृच्छिक कंपन परीक्षण प्रदान करती है,क्लासिकल पल्स टेस्टिंग (हाफ-सिनस) के साथइन प्रणालियों का व्यापक रूप से राष्ट्रीय रक्षा, हथियारों, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरणों में उपयोग किया जाता है।,और घरेलू उपकरण उद्योग।
डाउनलोड करें: कंपन परीक्षण उपकरण ES-20 (पीडीएफ)- जीबी/टी 31486-2015 इलेक्ट्रिक वाहन की ट्रैक्शन बैटरी के लिए विद्युत प्रदर्शन आवश्यकताएं और परीक्षण विधियाँ
- यूएल 1642:2012 लिथियम बैटरी के लिए मानक
- यूएल 2054:2012 घरेलू और वाणिज्यिक बैटरी
- UN38.3 (2012) ️ भाग 3: खतरनाक माल के परिवहन के लिए प्रस्ताव ️ परीक्षण और मानक मैनुअल
- आईईसी 62133-2:2017 पोर्टेबल सील सेकेंडरी सेल और उनसे बनी बैटरी के लिए सुरक्षा आवश्यकताएं, पोर्टेबल अनुप्रयोगों में उपयोग के लिए ️ भाग 2: लिथियम सिस्टम
| मॉडल | नामित सीनस बल (एन) | नामित यादृच्छिक बल (एन) | आवृत्ति सीमा (हर्ट्ज) | नामित त्वरण (m/s2) | नामित गति (m/s) | नामित विस्थापन (पी-पी) मिमी | अधिकतम भार (किलो) | चलती कॉइल (किग्रा) | चलती कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
- उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन गतिशील सर्कल कंकाल।
- कम चुंबकीय प्रवाह रिसाव के साथ दो-चुंबकीय सर्किट डिजाइन, कॉम्पैक्ट और तर्कसंगत संरचना।
- रॉकर रॉड रोलर लेयरिंग जिसमें सीधा, आयात उन्मुख कम्पोजिट बॉडी कठोरता अभिविन्यास और मजबूत एक्सेंट्रिक लोड क्षमता होती है।
- कंपन पृथक्करण के लिए समर्पित ट्रूनियन पृथक्करण नींव, सुविधाजनक मोबाइल स्थापना प्रदान करती है।
- चलती प्रणाली में उन्नत तकनीक गतिशील चक्र की उच्च विश्वसनीयता सुनिश्चित करती है।
- नयी नलिका डिजाइन शीतलन प्रभाव को बढ़ाता है।
वीटी वर्टिकल एक्सटेंडेड-बेंच और निर्दिष्ट क्लैंप सटीकता से गणना की जाती है और ग्राहकों को एक आदर्श संरचना के माध्यम से सर्वोत्तम प्रदर्शन प्राप्त करने के लिए सुनिश्चित करने के लिए विस्तृत रूप से डिज़ाइन किया जाता है,उच्च गुणवत्ता वाली सामग्री, और उत्कृष्ट कारीगरी।
| मॉडल | वजन (किलो) | अधिकतम आवृत्ति (हर्ट्ज) | बेंच का आकार |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
- छोटी लोडिंग बेंच अधिक त्वरण और कार्य आवृत्ति को सक्षम करती है, जिससे लोडिंग क्षमता और मशीन बेंच का समग्र प्रदर्शन बेहतर होता है।
- क्षैतिज बेंच और कंपन बेंच एक अभिन्न प्रकार हैं जिनकी संरचना उत्तम है, जिन्हें स्थापित करना और समायोजित करना सुविधाजनक है।
- स्थिर दबाव ट्रैक, वी के आकार का, ढलान प्रतिरोधी और पूर्वाग्रह भार प्रतिरोधी क्षमता के साथ।
- अच्छी संरचना और आसान संचालन के साथ निर्मित तेल पंप।
यदि आपके पास आघात प्रतिक्रिया स्पेक्ट्रम के साथ ऊर्ध्वाधर और क्षैतिज इलेक्ट्रोडायनामिक कंपन परीक्षण प्रणालियों के बारे में कोई प्रश्न या आवश्यकता है, तो कृपया अपनी जांच भेजने में संकोच न करें।
