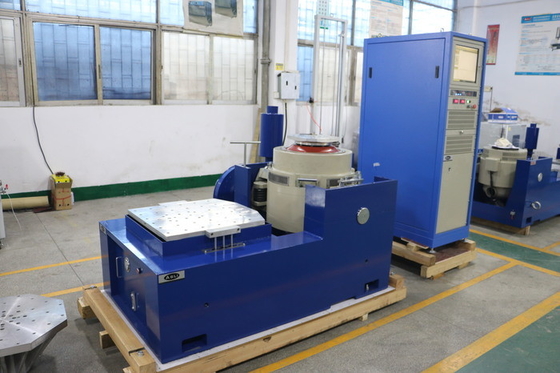

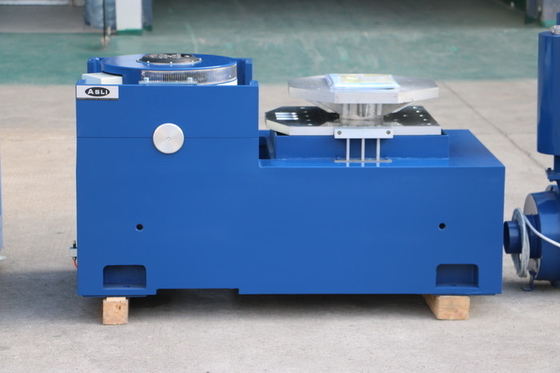

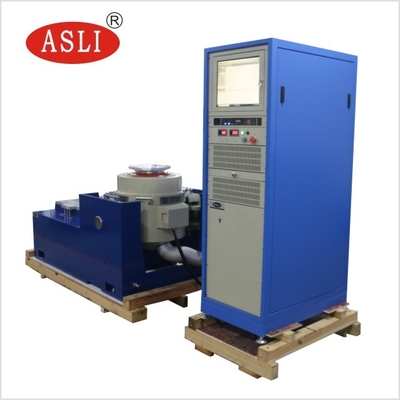

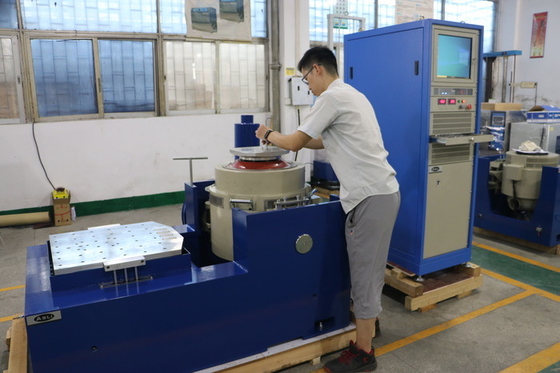

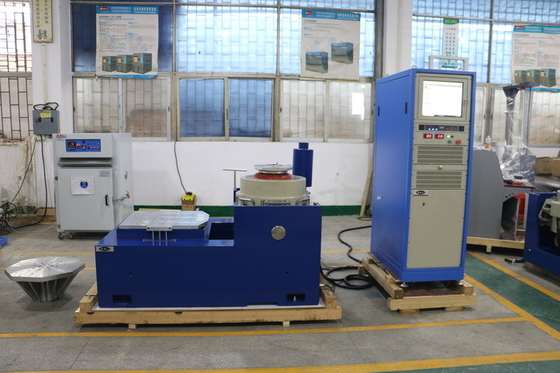

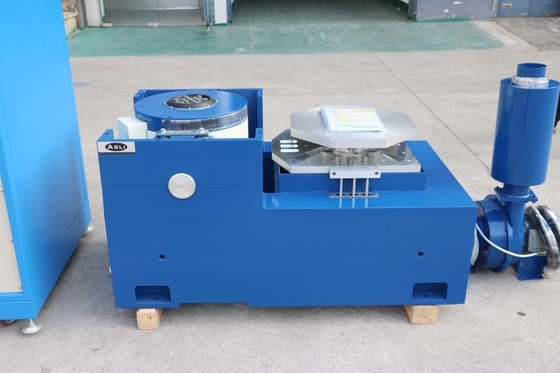

हाई फ्रीक्वेंसी इलेक्ट्रोडायनामिक्स टाइप हाई फ्रीक्वेंसी शेकर टेस्टिंग सिस्टम
Product Details
| कंपन बल: | 6000N | कंपन दिशा: | 3 अक्ष |
|---|---|---|---|
| चलती कुंडल वजन: | 6.5 किलोग्राम | विस्थापन: | 25 मिमी |
| अधिकतम। त्वरण: | 100जी | आवेदन: | छोटा घटक |
| प्रकार: | इलेक्ट्रोडायनामिक्स प्रकार | आवृति सीमा: | 5 ~ 2000 हर्ट्ज |
| प्रमुखता देना |
SGS इलेक्ट्रोडायनामिक वाइब्रेशन शेकर सिस्टम,6000N इलेक्ट्रोडायनामिक वाइब्रेशन शेकर सिस्टम,वाइब्रेशन शेकर सिस्टम 5hz |
||
Product Description
ऊर्ध्वाधर, क्षैतिज, बहु-अक्षीय, घूर्णी और ध्वनिक परीक्षण अनुप्रयोगों के लिए डिज़ाइन किए गए उच्च आवृत्ति, उच्च प्रदर्शन हाइड्रोलिक कंपन परीक्षण प्रणाली। सटीक इंजीनियरिंग स्लिप टेबल, एक्ट्यूएटर,हेड एक्सपेंडर, हाइड्रोलिक पावर सप्लाई, बीयरिंग, युग्मन और टोरशनल वाइब्रेशन टेबल कठिन परीक्षण प्रोफाइल पर विश्वसनीय, दोहराए जाने योग्य परिणाम प्रदान करते हैं।
ये प्रणाली तीसरे पक्ष के निरीक्षण और विद्युत चुम्बकीय कंपन परीक्षण आवश्यकताओं के लिए भी उपलब्ध हैं।
भंडारण के लिए दस्तावेज़ डाउनलोड करें ️ ES-10 यांत्रिक कंपन परीक्षण प्रणाली.pdf
| मॉडल | नामित सीनस बल (एन) | नामित यादृच्छिक बल (एन) | आवृत्ति सीमा (हर्ट्ज) | नामित त्वरण (m/s2) | नामित गति (m/s) | नामित विस्थापन (पी-पी) मिमी | अधिकतम भार (किलो) | चलती कॉइल (किग्रा) | चलती कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | ३५०० | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ३५०० | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ३५०० | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ३५०० | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ३३००० | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ३३००० | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
- कठोर निलंबन प्रणाली और रैखिक गति मार्गदर्शन मजबूत भारोत्तोलन क्षमता, उत्कृष्ट मार्गदर्शन कार्य और उच्च स्थिरता प्रदान करते हैं।
- उच्च स्थैतिक कठोरता और कम गतिशील कठोरता के साथ लोड सेंटर एयरबैग मजबूत वहन क्षमता और आयाम भिन्नता पर सही प्रदर्शन प्रदान करता है।
- 3-सिग्मा पीक करंट के साथ उच्च दक्षता वर्ग डी पावर स्विचिंग कम बिजली की खपत और न्यूनतम सामंजस्य विकृति सुनिश्चित करती है।
- उच्च सुरक्षा विश्वसनीयता के लिए सुरक्षा इंटरलॉक के साथ त्वरित स्व-निदान।
- वाइब्रेशन प्लेटफॉर्म के लिए एयरबैग शॉक आइसोलेशन डिवाइस एक अतिरिक्त नींव की आवश्यकता को समाप्त करता है,कंपन तरंग का सही पुनरुत्पादन सुनिश्चित करना और कंपन संचरण में कमी.
- विभिन्न अनुप्रयोगों के लिए क्षैतिज और ऊर्ध्वाधर विस्तार प्लेटफार्म उपलब्ध हैं।
- सरल नियंत्रक संचालन।
| मॉडल | बेंच का आकार (मिमी) | आवृत्ति सीमा (हर्ट्ज) | चलती भागों का वजन (किलो) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | ५००० 5 ¢1500 ५२००० | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | ५००० ५१४०० ५२००० | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | ५००० 5 ¢1500 ५२००० | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | ५००० ५१०० ५२००० | 27.5 33.0 45 |
विद्युत चुम्बकीय कंपन उत्तेजक का कार्य सिद्धांत एक लाउडस्पीकर के समान होता है, जिसके द्वारा विद्युत कंडक्टर को चुंबकीय क्षेत्र में विद्युत चुम्बकीय बल की क्रिया से चलाया जाता है।गतिशील भाग को तेज करने के लिए बल ड्राइविंग वर्तमान और चुंबकीय प्रवाह के बीच संतुलन द्वारा उत्पन्न होता हैइसलिए, चलती धारा को नियंत्रित करके, आप कंपन जनरेटर को नियंत्रित कर सकते हैं।
विद्युत चुम्बकीय कंपन उत्तेजक का अधिकतम त्वरण स्तर अधिकतम धारा और भार से निर्धारित होता है।गतिशील भाग का विस्थापन इस प्रकार सीमित है कि त्वरण उच्च स्तर तक नहीं पहुंचेगागतिशील तत्व की गूंज की आवृत्ति आवृत्ति रेंज की ऊपरी सीमा से अधिक सेट की जाती है।
कंपन जनरेटर के प्रदर्शन को एक चार्ट द्वारा दर्शाया जा सकता है जो विभिन्न आवृत्तियों में अधिकतम त्वरण प्रदर्शित करता है।विस्थापन के प्रतिबंध को 6 डीबी/ऑक्टेव के ढलान के साथ एक सीधी रेखा द्वारा व्यक्त किया जा सकता है.
यदि आप उच्च आवृत्ति इलेक्ट्रोडायनामिक प्रकार उच्च आवृत्ति शेकर परीक्षण प्रणाली के बारे में अधिक जानकारी की जरूरत है, कृपया अपनी जांच भेजने में संकोच न करें।
Product Highlights
उच्च आवृत्ति इलेक्ट्रोडायनामिक्स शेकर परीक्षण प्रणाली छोटे घटकों के लिए 3-अक्ष कंपन, 100 ग्राम त्वरण, 6000N बल, 5-2000Hz रेंज और 25 मिमी विस्थापन प्रदान करती है। मजबूत सस्पेंशन, एयरबैग आइसोलेशन, डी-क्लास पावर दक्षता और त्वरित स्व-निदान की विशेषताएं। कस्टम विस्तारक उपलब्ध हैं।
