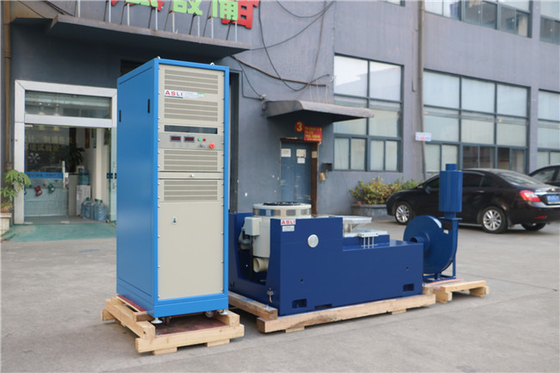

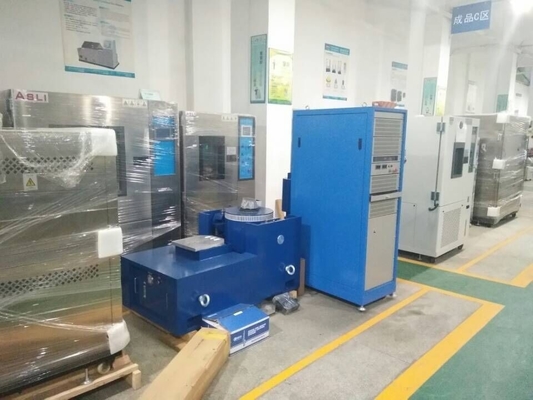

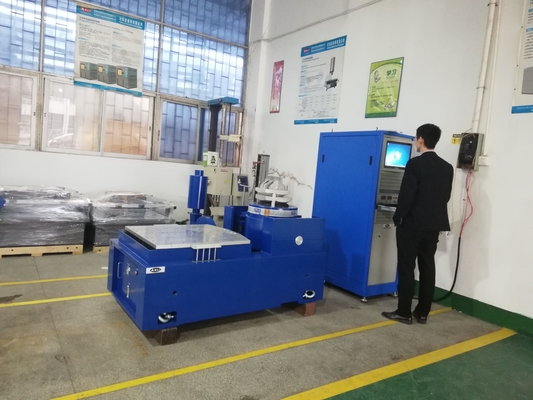

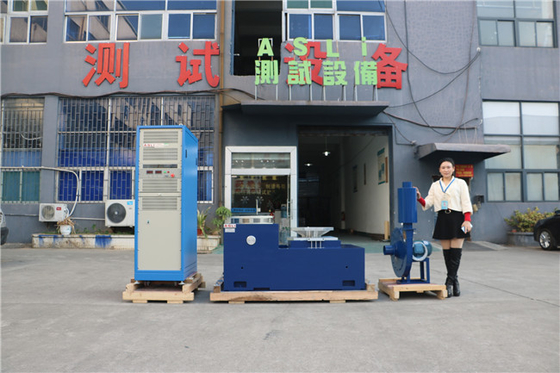

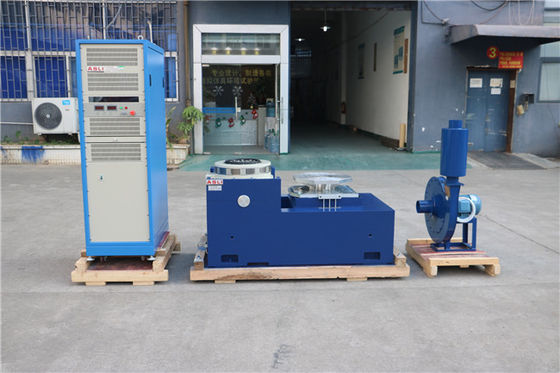

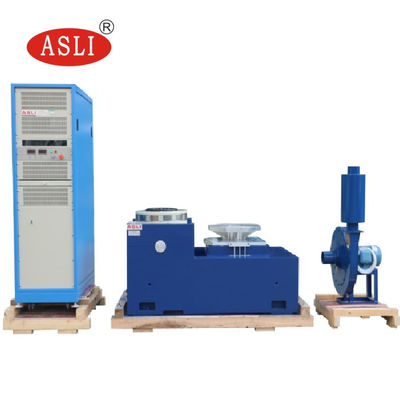

इलेक्ट्रॉनिक्स भागों के लिए 100 ग्राम त्वरण के साथ इलेक्ट्रोडायनामिक्स टाइप हाई फ्रीक्वेंसी शेकर टेबल
Product Details
| कंपन दिशा: | एक्सवाईजेड एक्सिस | कंपन तरंग: | यादृच्छिक साइन |
|---|---|---|---|
| विस्थापन: | 51 मिमी | टेबल का आकार: | 800*800मिमी |
| आवेदन: | इलेक्ट्रॉनिक्स भागों | शक्ति: | AC380V 3 चरण 5 लाइनें |
| अधिकतम। त्वरण: | 100जी | परीक्षण मानक: | आईएसओ 16750 |
| प्रमुखता देना |
इलेक्ट्रोडायनामिक्स टाइप शेकर टेबल,100 ग्राम एक्सेलेरेशन शेकर टेबल,AC380V 3 एक्सिस वाइब्रेशन टेबल |
||
Product Description
उत्पाद प्रतिदिन पैकेज और शिपिंग कंटेनरों में दुनिया भर में भेजे जाते हैं। चाहे वाहनों, जहाजों या विमानों द्वारा ले जाया जाए, वे किसी भी परिवहन मोड में कंपन के संपर्क में आते हैं। शिपिंग से पहले उत्पादों को कंपन के संपर्क में लाने के लिए कंपन परीक्षण का अक्सर गुणवत्ता नियंत्रण उपकरण के रूप में उपयोग किया जाता है। परिणामों का उपयोग उत्पाद और पैकेजिंग डिजाइन के लिए झटके और उछाल से होने वाले नुकसान को कम करने के लिए किया जा सकता है। कंपन परीक्षण का उपयोग पंपों और मोटरों की फील्ड निगरानी के लिए भी किया जाता है।
यह उच्च-आवृत्ति विद्युत चुम्बकीय कंपन परीक्षण उपकरण विशेष रूप से इलेक्ट्रॉनिक्स पार्ट्स के लिए डिज़ाइन किया गया है, जो 100g त्वरण तक विश्वसनीय प्रदर्शन प्रदान करता है।
भंडारण के लिए दस्तावेज़ डाउनलोड करें: vibration test equipment ES-20.pdf
| मॉडल | रेटेड साइन फोर्स (N) | रेटेड रैंडम फोर्स (N) | आवृत्ति रेंज (Hz) | रेटेड त्वरण (m/s²) | रेटेड गति (m/s) | रेटेड विस्थापन (p-p) मिमी | अधिकतम लोडिंग (किग्रा) | मूविंग कॉइल (किग्रा) | मूविंग कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
हाइलाइट की गई पंक्ति इस उत्पाद सूची में संदर्भित ES-20 मॉडल को दर्शाती है।
| मॉडल | बेंच आकार (मिमी) | आवृत्ति रेंज (Hz) | मूविंग पार्ट्स का वजन (किग्रा) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| मॉडल | वजन (किग्रा) | अधिकतम आवृत्ति (Hz) | बेंच आकार |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
साइन, रैंडम, रेजोनेंट सर्च और ड्वेल, टिपिकल इम्पैक्ट और रोड सिमुलेशन मोड का समर्थन करता है।
केंद्रीय लोड एयरबैग बड़े स्थैतिक कठोरता, छोटी गतिशील कठोरता, मजबूत वहन क्षमता और आयाम बदलने पर उत्कृष्ट प्रदर्शन प्रदान करता है।
डबल मैग्नेटिक डिज़ाइन फ्लक्स लीकेज को कम करता है, और चुंबकीय क्षेत्र को मजबूत विद्युत चुम्बकीय क्षेत्र नियंत्रण सर्किट हस्तक्षेप प्रदान करने के लिए समान रूप से हल किया जाता है।
कंपन परीक्षकों के अलावा, हमारी उत्पाद श्रृंखला में शामिल हैं:
- तापमान / आर्द्रता परीक्षण श्रृंखला: तापमान आर्द्रता परीक्षण कक्ष, वॉक-इन स्थिरता कक्ष, थर्मल शॉक परीक्षण कक्ष, तापमान आर्द्रता यूवी परीक्षण कक्ष, रैंप दर तापमान कक्ष।
- एजिंग टेस्ट सीरीज: उच्च तापमान ओवन, वैक्यूम सुखाने ओवन, वायु वेंटिलेशन एजिंग टेस्ट चैंबर, स्टीम एजिंग टेस्ट चैंबर, ओजोन टेस्ट चैंबर, बर्न-इन टेस्ट उपकरण।
- मौसम सिमुलेशन टेस्ट सीरीज: वर्षा स्प्रे परीक्षण कक्ष, धूल परीक्षण कक्ष, क्सीनन लैंप एजिंग परीक्षण कक्ष, यूवी प्रतिरोध परीक्षण कक्ष।
- यांत्रिक परीक्षण श्रृंखला: कंपन परीक्षण मशीन, ड्रॉप परीक्षण मशीन, बम्प परीक्षण मशीन, त्वरण यांत्रिक शॉक टेस्टर, और बहुत कुछ।
यदि आपको इलेक्ट्रॉनिक्स पार्ट्स के लिए 100g त्वरण के साथ इलेक्ट्रोडायनामिक्स टाइप हाई फ्रीक्वेंसी शेकर टेबल के बारे में अधिक जानकारी की आवश्यकता है, तो कृपया अपनी पूछताछ भेजने में संकोच न करें।
