कंपन परीक्षण में आरएमएस मूल्य क्या है?
कंपन परीक्षण में यह आम तौर पर मांग की जाती है कि एक यादृच्छिक संकेत में आरएमएस मूल्य के तीन गुना के पीक-मूल्य होने चाहिए।एक उत्तेजक द्वारा उत्पादित बल मुख्य रूप से वर्तमान के हीटिंग प्रभाव से सीमित हैयानि आरएमएस मूल्य जबकि पावर एम्पलीफायर रेटिंग पीक मानों से प्रभावित होती है।
संग्रहण के लिए दस्तावेज़ डाउनलोड करें -- यहाँ क्लिक करें ----→कंपन परीक्षण उपकरण ES-10.pdf

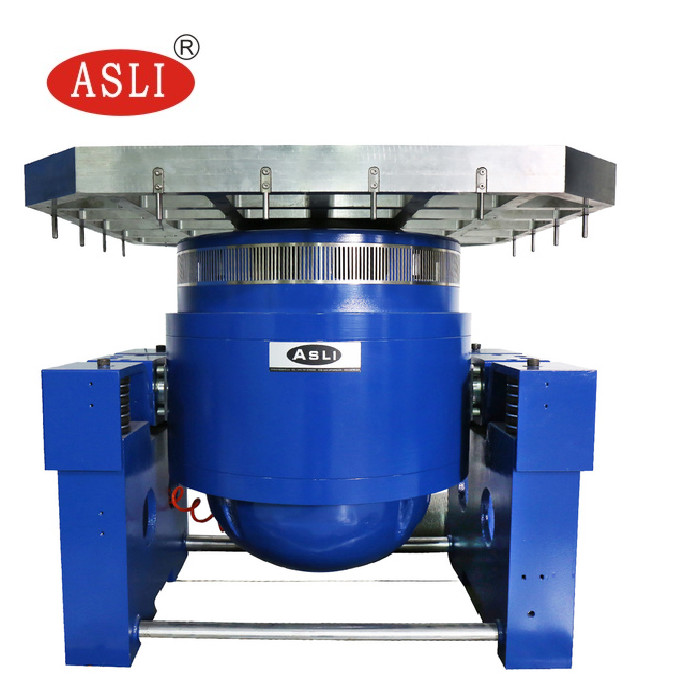

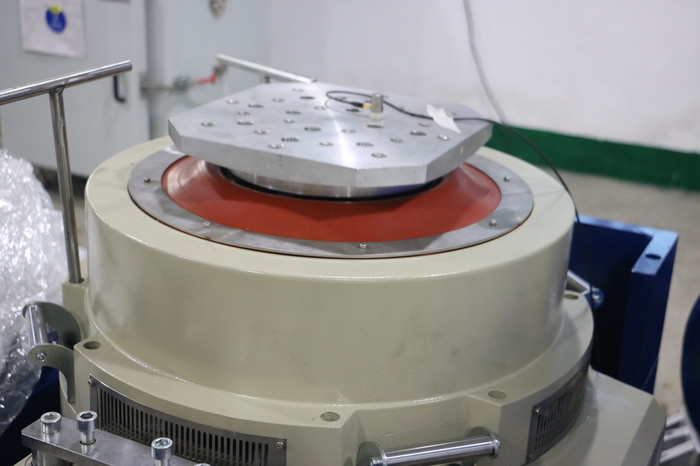

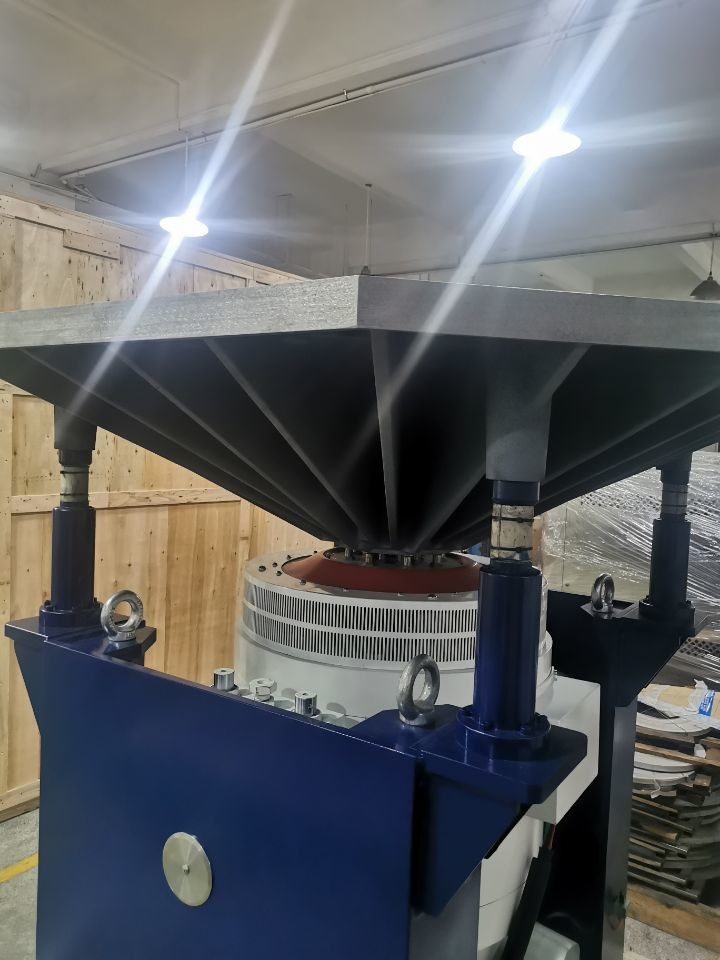

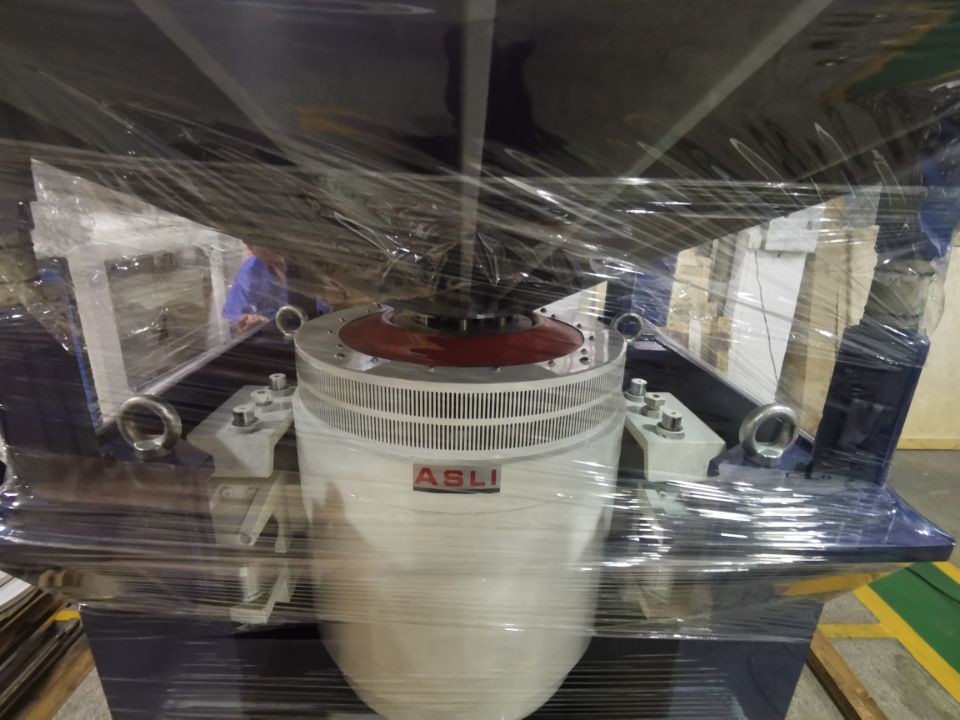

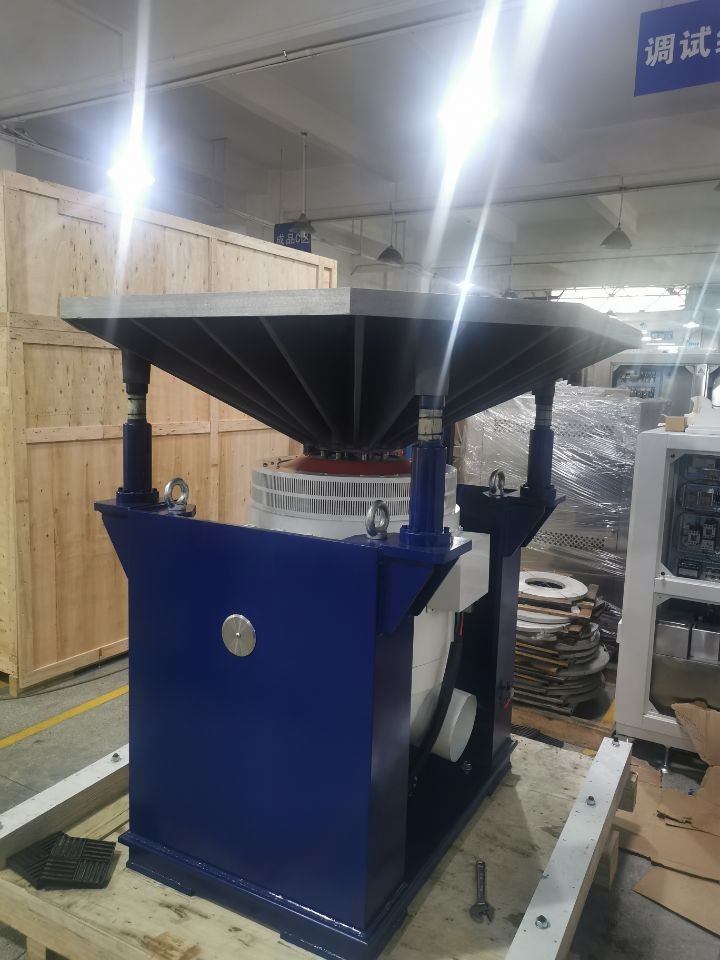

इलेक्ट्रोडायनामिक शेकर वाइब्रेटर यादृच्छिक कंपन प्रतिरोध परीक्षण के लिए ईस्टा मानक को पूरा करता है
साइन और यादृच्छिक विद्युत चुम्बकीय उच्च आवृत्ति कंपन परीक्षकपूरी तरह से मानक डिजाइन बैटरी से संबंधित परीक्षण के अनुसार, बैटरी के कंपन परीक्षण की निश्चित स्थिति में सिमुलेशन,बैटरी या बैटरी पैक कंपन तालिका पर तय है, निर्धारित आवृत्ति, त्वरण और विस्थापन मोड के अनुसार बैटरी के नमूना कंपन के साथ तीन परस्पर लंबवत दिशाओं में मापी गई बैटरी को रिसाव नहीं होना चाहिए,हिम्मत मत हारो, नहीं टूटा, कोई आग और विस्फोट नहीं।
तकनीकी मापदंडः
| मॉडल |
नामित सीन बल (एन) |
आकस्मिक बल (एन) |
आवृत्ति रेंज (हर्ट्ज) |
नामित त्वरण (m/s)2) | नामित गति ((m/s) |
नामित विस्थापन (पी-पी) मिमी |
अधिकतम भार (किलो) | चलती कॉइल ((किग्रा) |
आयाम चलती कॉइल ((मिमी) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| शक्ति प्रवर्धक | |
| एम्पलीफायर आउटपुट | 30 kVA |
| एसएनआर | > 65 डीबी |
| नामित आउटपुट वोल्टेज | 120 Vrms |
| आयाम (L×W×H, अनपैक) | 800x900x2,100 मिमी |
| ब्लोअर | |
| हवा का आयतन | 0.46 m3/s |
| शक्ति | 7.5 किलोवाट |
| वायु नलिका का व्यास | 200 मिमी |
| वायु दबाव | 8.8kPa |
| स्थापना | छत से कनेक्ट करने में सक्षम (दो 90 डिग्री तक मोड़), अधिकतम 20 ̊ रन |
वाइब्रेशन शेकर विशेषताएं:
1उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन गतिशील सर्कल कंकाल।
2दो-चुंबकीय सर्किट, चुंबकीय प्रवाह रिसाव कम, कॉम्पैक्ट संरचना और तर्कसंगत।
3रॉकर रॉड रोलर बीयरिंग सीधे और आयात उन्मुख कम्पोजिट बॉडी कठोरता अभिविन्यास, सनकी भार क्षमता।
4. ट्र्यूनियन आइसोलेशन फाउंडेशन हार्मोन उपयोग के लिए समर्पित, मोबाइल सुविधा की स्थापना।
5उन्नत प्रौद्योगिकी प्रणाली के चारों ओर चलती है ताकि उच्च विश्वसनीयता का गतिशील चक्र सुनिश्चित हो सके।
6. नली का नया डिजाइन और शीतलन प्रभाव को बढ़ाना।
7स्थिर कठोरता, असर छोटे गुब्बारे की गतिशील कठोरता, कंपन तालिका क्षमता को बढ़ाने, कम आवृत्ति प्रदर्शन में सुधार।
इलेक्ट्रोडायनामिक शेकर वाइब्रेटर रैंडम कंपन प्रतिरोध परीक्षण के लिए इस्टा मानक को पूरा करता है और तापमान आर्द्रता परीक्षण कक्ष के साथ संयुक्त उपयोग भी किया जा सकता है।
