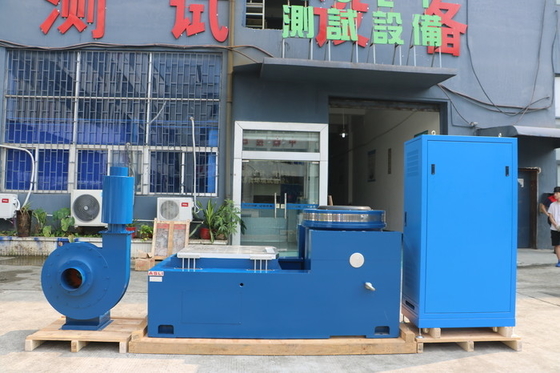

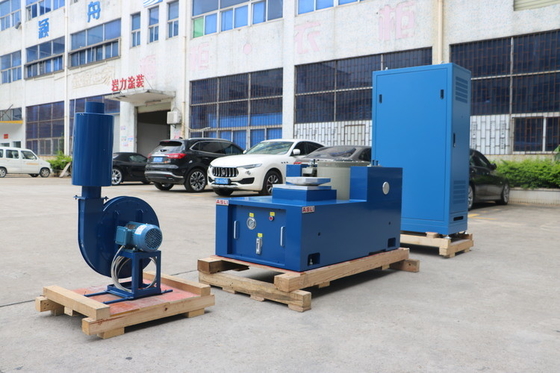

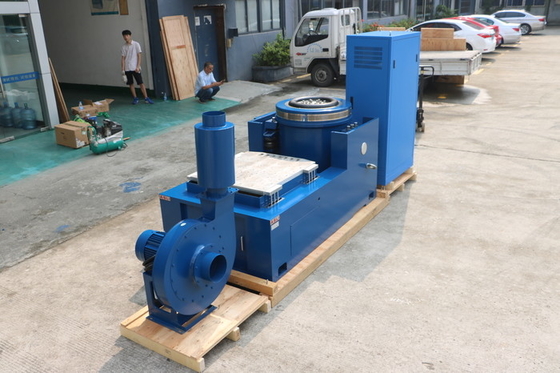

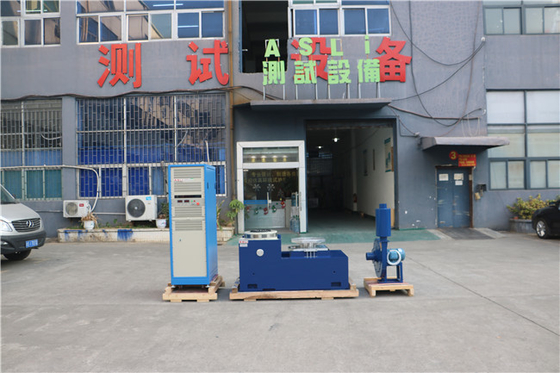

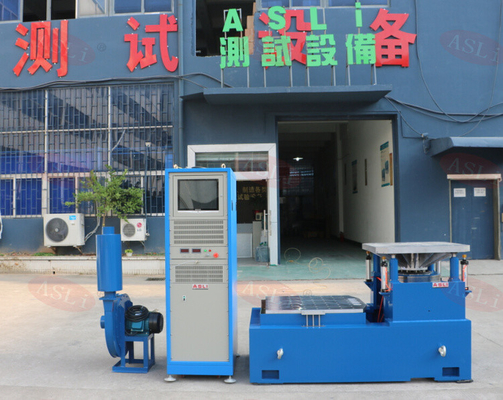

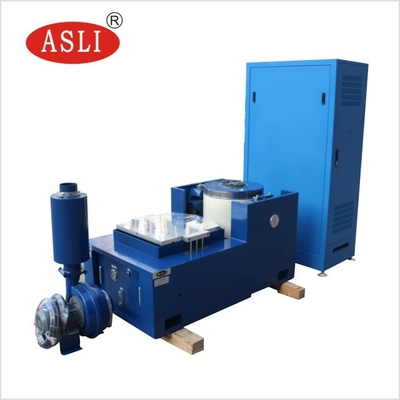

साइनसॉइडल कंपन परीक्षण के लिए 3 एक्सिस लार्ज फ़ोर्स इलेक्ट्रोडायनामिक वाइब्रेटर शेकर टेबल
Product Details
| साइन फोर्स: | 60000N | रफ़्तार: | 1.8 मीटर/एस |
|---|---|---|---|
| विस्थापन: | 51 मिमी | आवृत्ति: | 3~3500HZ |
| लोड करना: | 250 किलो | त्वरण: | 100 ग्राम |
| आर्मेचर: | 230 मिमी | कंपन दिशा: | 3 अक्ष |
| आवेदन: | एयरोस्पेस | समारोह: | साइन और यादृच्छिक |
| प्रमुखता देना |
MIL-STD शेकर टेबल,1.8m/s स्पीड शेकर टेबल,230mm वाइब्रेशन शेकर टेबल |
||
Product Description
3 एक्सिस लार्ज फोर्स इलेक्ट्रोडायनामिक वाइब्रेटर शेकर टेबल साइनसोइडल कंपन परीक्षण के लिए इंजीनियर है और निम्नलिखित परीक्षण मानकों को पूरा करने में सक्षम है: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, NASA, GB, GJB, JIS, BS, और अन्य।
हाई फ्रीक्वेंसी वाइब्रेशन टेस्टिंग मशीन / वर्टिकल शेकर सिस्टम, IEC, ISTA, और MIL-STD परीक्षण मानकों के लिए डिज़ाइन किया गया है, यह डबल-मैग्नेटिक सर्किट स्ट्रक्चर, सेल्फ-जेनरेटेड स्केलेटन एक्शन सर्कल, एयरबोर्न सपोर्ट, रोलर बेयरिंग और लीनियर गाइडेंस, और ट्रूनियन आइसोलेशन सहित उन्नत आधुनिक तकनीकों को अपनाता है। यह X, Y, और Z तीन-एक्सिस साइनसोइडल कंपन परीक्षण और ब्रॉडबैंड रैंडम कंपन परीक्षण, साथ ही क्लासिकल (हाफ-साइन) पल्स और शॉक रिस्पांस स्पेक्ट्रम परीक्षण कर सकता है।
इसका व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण, घरेलू उपकरण, और अन्य क्षेत्रों में उपयोग किया जाता है।
| सिस्टम मॉडल | ES-60 |
|---|---|
| आवृत्ति रेंज (Hz) | 3 ~ 3500 |
| रेटेड बल — साइन (N) | 60000 |
| रेटेड बल — रैंडम (N) | 60000 |
| रेटेड बल — शॉक (N) | 120000 |
| अधिकतम त्वरण — साइन (m/s²) | 1000 |
| अधिकतम त्वरण — रैंडम (m/s² आरएमएस) | 1000 |
| अधिकतम त्वरण — शॉक (m/s²) | 2000 |
| अधिकतम वेग — साइन (m/s) | 1.8 |
| अधिकतम वेग — शॉक (m/s) | 1.8 |
| अधिकतम विस्थापन / यात्रा (mm पी-पी) | 51 |
| मूविंग कॉइल मास (kg) | 60 |
| मूविंग कॉइल का आयाम | Dia 40 mm |
| वर्टिकल टेबल साइज | कस्टमाइज्ड — परीक्षण आवश्यकताओं के अनुसार चयनित |
| हॉरिजॉन्टल टेबल साइज | कस्टमाइज्ड — परीक्षण आवश्यकताओं के अनुसार चयनित |
| अधिकतम लोड (kg) | 800 |
| मॉडल | रेटेड साइन फोर्स (N) | रेटेड रैंडम फोर्स (N) | आवृत्ति रेंज (Hz) | रेटेड त्वरण (m/s²) | रेटेड स्पीड (m/s) | रेटेड विस्थापन (पी-पी) मिमी | अधिकतम लोडिंग (kg) | मूविंग कॉइल (kg) | मूविंग कॉइल का आयाम (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
- अच्छी तरह से डिज़ाइन किया गया डायनामिक सर्कल कंकाल, उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ।
- कम चुंबकीय प्रवाह रिसाव, कॉम्पैक्ट संरचना, और तर्कसंगत लेआउट के साथ दो-चुंबकीय सर्किट डिजाइन।
- रॉकर रॉड रोलर बेयरिंग, सीधी और आयात-उन्मुख समग्र बॉडी कठोरता अभिविन्यास, सनकी भार क्षमता के साथ।
- हार्मोन उपयोग के लिए समर्पित ट्रूनियन आइसोलेशन फाउंडेशन, सुविधाजनक मोबाइल इंस्टॉलेशन के साथ।
- उन्नत तकनीक मूव-अराउंड सिस्टम डायनामिक सर्कल की उच्च विश्वसनीयता सुनिश्चित करता है।
- नई डक्ट डिजाइन कूलिंग प्रभाव को बढ़ाती है।
- बेयरिंग छोटे गुब्बारे की स्थिर कठोरता और गतिशील कठोरता कंपन टेबल बेयरिंग क्षमता को बढ़ाती है और कम-आवृत्ति प्रदर्शन में सुधार करती है।
यदि आपको साइनसोइडल वाइब्रेशन टेस्ट के लिए 3 एक्सिस लार्ज फोर्स इलेक्ट्रोडायनामिक वाइब्रेटर शेकर टेबल के बारे में अधिक जानकारी की आवश्यकता है, तो कृपया अपनी पूछताछ भेजने में संकोच न करें।
