जिस D1601 मानक के साथ लंबवत और क्षैतिज उच्च आवृत्ति इलेक्ट्रोडायनामिक शेकर
Product Details
| मानक को पूरा करें: | जिस D1601 | उत्पत्ति के प्लेस: | गुआंग्डोंग, चीन |
|---|---|---|---|
| शक्ति: | इलेक्ट्रॉनिक | आवेदन: | ऑटोमोबाइल पार्ट्स |
| कंपन: | अनुलंब और क्षैतिज | कंपन बल: | स्वनिर्धारित |
| तालिका आकार: | स्वनिर्धारित | अधिकतम भार: | 750 किग्रा |
| प्रमुखता देना |
इलेक्ट्रोडायनामिक शेकर 4000Hz,750kg इलेक्ट्रोडायनामिक शेकर,जिस D1601 इलेक्ट्रोडायनामिक कंपन शेकर |
||
Product Description
हाई फ्रीक्वेंसी वाइब्रेशन टेस्ट स्टैंड ES-30 (पीडीएफ) डाउनलोड करें

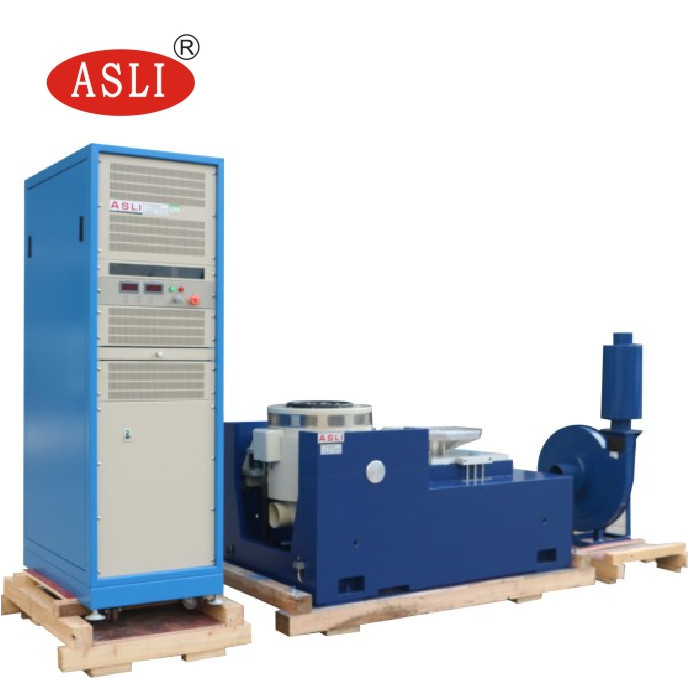

- एयर-कूल्ड इलेक्ट्रो-डायनामिक शेकर डिज़ाइन
- वाइब्रेशन कंट्रोलर और पावर एम्पलीफायर को एक ऑल-इन-वन कैबिनेट में एकीकृत किया गया है
- 2400 न्यूटन पीक साइन थ्रस्ट प्राप्त करता है
- X, Y, Z 3-अक्ष परीक्षण क्षमता
| अधिकतम साइन एक्साइटेशन फोर्स | 5000 किग्रा.एफ पीक |
| अधिकतम रैंडम वाइब्रेशन फोर्स | 5000 किग्रा.एफ आर.एम.एस. |
| अधिकतम शॉक वाइब्रेशन फोर्स | 10000 किग्रा.एफ पीक |
| फ्रीक्वेंसी रेंज | डीसी ~ 4000 हर्ट्ज |
| अधिकतम डिस्प्लेसमेंट | 75 मिमी पी-पी (पीक-टू-पीक) |
| अधिकतम गति | 1.8 मी/से |
| अधिकतम एक्सेलेरेशन | 100 जी (980 मी/से²) |
| पहली रेजोनेंट फ्रीक्वेंसी | 3500 हर्ट्ज |
| अधिकतम लोड | 750 किग्रा |
| मूविंग कॉइल डायमीटर (वर्किंग मेसा डायमीटर) | 450 मिमी |
| मूविंग कॉइल की गुणवत्ता | 50 किग्रा |
| मेसा स्क्रू | 13 x M8 |
| मैग्नेटिक फ्लक्स लीकेज | < 10 गॉस |
| आयाम | 800 मिमी x 800 मिमी x 800 मिमी (वर्टिकल मशीन) |
| वजन | लगभग 1500 किग्रा |
| कार्य | तापमान, वायु दाब, विस्थापन, ओवर-वोल्टेज, ओवर-करंट, इनपुट अंडर-वोल्टेज, बाहरी फॉल्ट, कंट्रोल पावर सप्लाई, लॉजिक, और लैक-ऑफ-इक्वल इनपुट प्रोटेक्शन |
| हार्डवेयर कॉन्फ़िगरेशन | 2-चैनल इनपुट, 1-चैनल इनपुट |
| कंट्रोल कंप्यूटर | एलसीडी डिस्प्ले के साथ इंडस्ट्रियल कंप्यूटर (कीबोर्ड और ऑप्टिकल माउस शामिल) |
| सॉफ्टवेयर | चीनी/अंग्रेजी ऑपरेशन इंटरफ़ेस; टाइम-डोमेन और फ्रीक्वेंसी-डोमेन विश्लेषण; सिग्नल सोर्स; साइन स्वीप फ्रीक्वेंसी विश्लेषण; स्वचालित वर्ड टेस्ट रिपोर्ट जनरेशन; सिग्नल और डेटा डिस्प्ले, स्टोरेज, टेस्ट पैरामीटर सेटअप, और विश्लेषण कार्य |
| ऑपरेटिंग सिस्टम | विंडोज 2000 / XP |
| एक्सेलेरेशन सेंसर B&W | फ्रीक्वेंसी डोमेन: 1–2000 हर्ट्ज; संवेदनशीलता: 50 एमवी/जी; तापमान रेंज: −24 से 250 °C |
| इलेक्ट्रिकल सोर्स | 3-फेज, 380 वी / 50 हर्ट्ज |
| मॉडल | रेटेड साइन फोर्स (N) | रेटेड रैंडम फोर्स (N) | फ्रीक्वेंसी रेंज (Hz) | रेटेड एक्सेलेरेशन (m/s²) | रेटेड स्पीड (m/s) | रेटेड डिस्प्लेसमेंट पी-पी (mm) | मैक्स. लोडिंग (kg) | मूविंग कॉइल (kg) | मूविंग कॉइल का आयाम (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- फिक्स्ड-फ्रीक्वेंसी साइनसोइडल वाइब्रेशन
- स्वीप्ट वाइब्रेशन
- रैंडम वाइब्रेशन
- क्लासिकल शॉक
- पर्यावरणीय परीक्षण
- स्ट्रेस स्क्रीनिंग टेस्टिंग
- वाइब्रेशन टेस्टिंग
- आसान इंस्टॉलेशन — उपयोगकर्ता द्वारा किया जा सकता है
- यूजर इंटरफ़ेस: लोकल मोड के लिए एलसीडी टच स्क्रीन और रिमोट मोड के लिए पीसी-विंडोज (ईथरनेट के माध्यम से)
- लोकल मोड: प्री-डिफाइंड टेस्ट का त्वरित प्रारंभ; दर्जनों टेस्ट स्पेसिफिकेशन्स स्टोर किए जा सकते हैं
- रिमोट मोड: टेस्ट परिभाषा, टेस्ट स्पेसिफिकेशन्स को स्टोर करना, टेस्ट कंट्रोल, टेस्ट डेटा रिव्यू, और डॉक्यूमेंटेशन सहित पूर्ण सिस्टम ऑपरेशन
हाई फ्रीक्वेंसी इलेक्ट्रो-डायनामिक शेकर सिस्टम मुख्य रूप से उत्पाद वाइब्रेशन और शॉक एनवायरनमेंट टेस्टिंग, एनवायरनमेंटल स्ट्रेस स्क्रीनिंग टेस्टिंग, और रिलायबिलिटी टेस्टिंग के लिए उपयोग किया जाता है। इलेक्ट्रोमैग्नेटिक वाइब्रेशन टेस्टर को बैटरी-संबंधित परीक्षण मानकों के अनुसार पूरी तरह से डिज़ाइन किया गया है, जो निर्दिष्ट मापदंडों के तहत वाइब्रेशन स्थितियों का अनुकरण करता है। बैटरी या बैटरी पैक को वाइब्रेशन टेबल पर फिक्स किया जाता है और निर्धारित फ्रीक्वेंसी, एक्सेलेरेशन और डिस्प्लेसमेंट पर तीन परस्पर लंबवत दिशाओं में वाइब्रेशन के अधीन किया जाता है। परीक्षण के दौरान बैटरी को लीक नहीं होना चाहिए, क्षमता खोना नहीं चाहिए, टूटना नहीं चाहिए, आग नहीं लगनी चाहिए या विस्फोट नहीं होना चाहिए।
वाइब्रेशन टेस्टिंग का एप्लीकेशन स्कोप अत्यंत व्यापक है, जिसमें सर्किट बोर्ड, बैटरी, विमान, जहाज, रॉकेट, मिसाइल, ऑटोमोबाइल, घरेलू उपकरण और अन्य औद्योगिक उत्पाद शामिल हैं।
यदि आपको JIS D1601 मानक के साथ वर्टिकल और हॉरिजॉन्टल हाई फ्रीक्वेंसी इलेक्ट्रोडायनामिक शेकर के बारे में अधिक जानकारी की आवश्यकता है, तो कृपया हमसे संपर्क करने में संकोच न करें।
