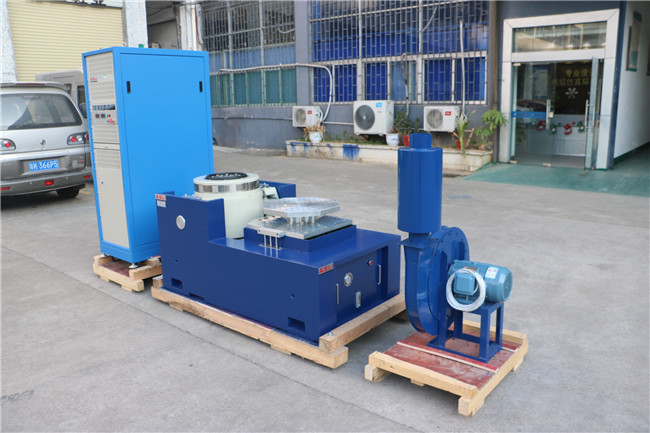

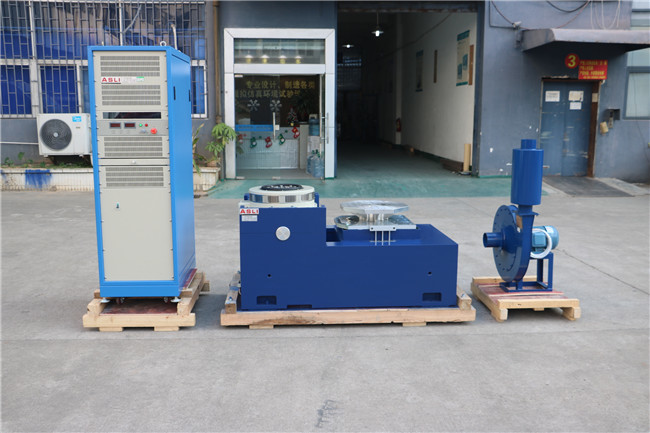

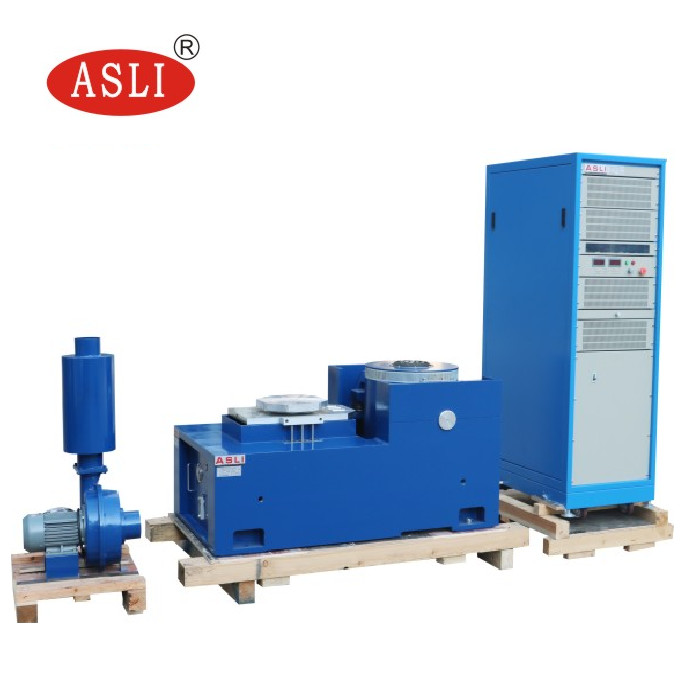

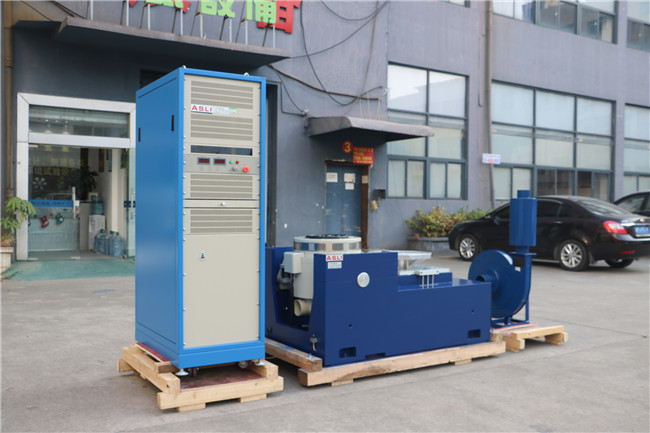

कंपन परीक्षण प्रणाली मुख्य रूप से उत्पादों के कंपन और सदमे के वातावरण परीक्षण, पर्यावरण तनाव स्क्रीनिंग परीक्षण, विश्वसनीयता परीक्षण के लिए प्रयोग किया जाता है।विद्युत चुम्बकीय कंपन परीक्षक पूरी तरह से बैटरी से संबंधित परीक्षण डिजाइन के मानक के अनुसार, बैटरी के कंपन परीक्षण की निश्चित स्थिति में सिमुलेशन, बैटरी या बैटरी पैक को निर्धारित आवृत्ति के अनुसार कंपन तालिका पर तय किया जाता है,त्वरण और बैटरी के साथ विस्थापन मोड तीन पारस्परिक रूप से लंबवत दिशाओं के बैटरी नमूना कंपन मापा बैटरी रिसाव नहीं होना चाहिए, दिल खोना नहीं है, नहीं टूटा, कोई आग और विस्फोट. आवेदन के दायरे के कंपन परीक्षण बेहद व्यापक है, सर्किट बोर्ड, बैटरी, विमान, जहाज, रॉकेट, मिसाइल,कारें और घरेलू उपकरण और अन्य औद्योगिक उत्पाद.
| विद्युत चुम्बकीय कंपन जनरेटर पैरामीटर: | ||||
| अधिकतम सीनस उत्तेजना बल | 5000 किलोग्राम.फ़ पीक | |||
| सबसे बड़ा यादृच्छिक कंपन बल | 5000 किलोग्राम प्रति आर.एम. | |||
| सबसे बड़ा झटका कंपन बल | 10000 किलोग्राम.फ़ पीक | |||
| आवृत्ति सीमा | डीसी ~ 4000 हर्ट्ज | |||
| अधिकतम विस्थापन | 75 मिमी पी-पी ((पीक-टू-पीक मूल्य) | |||
| अधिकतम गति | 1.8m/s | |||
| अधिकतम त्वरण | 100G ((980 m/s2) | |||
| प्रथम प्रतिध्वनित आवृत्ति | 3500 हर्ट्ज | |||
| अधिकतम भार | 750 किलो | |||
| चलती कॉइल का व्यास (कामकाजी मेसा व्यास) | व्यास 450 मिमी | |||
| चलती कॉइल की गुणवत्ता | 50 किलो | |||
| अधिकतम भार | 750 किलो | |||
| स्क्रू का मेज | 13 x M8 | |||
| चुंबकीय प्रवाह रिसाव | <10 गाउस | |||
| आयाम | 800 मिमी x 800 मिमी x 800 मिमी ((वर्टिकल मशीन) | |||
| वजन | लगभग 1500 किलो | |||
| सर्वो प्रणाली | ||||
| कार्य | तापमान, हवा का दबाव, विस्थापन, ओवर वोल्टेज, ओवर करंट, इनपुट अंडर वोल्टेज, बाहरी गलती, नियंत्रण बिजली की आपूर्ति, तर्क, बराबर इनपुट की कमी। | |||
| डिजिटल कंपन नियंत्रक | ||||
| हार्डवेयर विन्यास | 2 चैनल इनपुट,1 चैनल इनपुट | |||
| नियंत्रण कंप्यूटर | मूल लेनोवो कंप्यूटर, तरल क्रिस्टल डिस्प्ले ((कीबोर्ड/ऑप्टिकल माउस के साथ) | |||
| सॉफ्टवेयर | चीनी/अंग्रेजी ऑपरेशन, समय क्षेत्र और आवृत्ति क्षेत्र विश्लेषण, सिग्नल स्रोत, साइन स्वीप आवृत्ति विश्लेषण, आदि।भंडारण, परीक्षण मापदंडों और समारोह के विश्लेषण की स्थापना। | |||
| ऑपरेटिंग सिस्टम | विंडोज 2000/एक्सपी | |||
| त्वरण सेंसर B&W |
आवृत्ति क्षेत्रः ₹2000 हर्ट्ज संवेदनशीलताः50mv/g तापमान सीमाः-24 से 250°C |
|||
| विद्युत आवश्यकता | ||||
| विद्युत स्रोत | तीन चरण, 380V/50Hz | |||
परीक्षण मानक
GB/T 31241-2014 लिथियम आयन बैटरी के साथ पोर्टेबल इलेक्ट्रॉनिक उत्पाद और बैटरी सुरक्षा आवश्यकताएं
जीबी/टी 18287-2013 सेल्युलर फोन उपयोग लिथियम आयन बैटरी का विनिर्देशबाहरी शॉर्ट सर्किट की आवश्यकताएं
GB/T 8897.4-2008 गैल्वनिक सेल भाग 4 लिथियम आयन बैटरी की सुरक्षा आवश्यकताओं
YD/T 2344.1-2011 संचार लोहा फॉस्फेट लिथियम आयन बैटरी पैक भाग 1: एकीकृत बैटरी
GB/T 21966-2008 परिवहन में लिथियम बैटरी और बैटरी की सुरक्षा आवश्यकताएं
MT/T 1051-2007 खनन दीपक के लिए उपयोग की जाने वाली लिथियम आयन बैटरी
YD 1268-2003 मोबाइल फोन में प्रयुक्त लिथियम बैटरी और चार्जर की सुरक्षा आवश्यकताएं और परीक्षण विधियाँ
GB/T 19521.11-2005 खतरनाक सामान के लिथियम आयन बैटरी पैक खतरनाक विशेषताएं सुरक्षा मानकों का निरीक्षण
YDB 032-2009 संचार बैकअप प्रकार लिथियम आयन बैटरी पैक
UL 1642:2012 लिथियम बैटरी के लिए मानक
UL 2054: 2012 घरेलू और वाणिज्यिक बैटरी
UN38.3 (2012) भाग 3: खतरनाक माल के परिवहन के लिए प्रस्ताव - परीक्षण और मानक मैनुअल
IEC62133-2012 क्षारीय या अम्लीय इलेक्ट्रोलाइट युक्त बैटरी और बैटरी पैक के लिए सुरक्षा आवश्यकताएं
IEC 62281: 2004 लिथियम बैटरी और बैटरी के परिवहन में सुरक्षा आवश्यकताएं
आईईसी 60086: 2007गैल्वानिक सेल भाग 4 लिथियम आयन बैटरी की सुरक्षा आवश्यकताएं
GJB150,GJB360,GJB548,GJB1217,MIL-STD-810F,MIL-STD-883E आदि
यदि आपके पास किसी भी संदेह या आवश्यकता के बारे मेंपरिवहन सिमुलेशन उच्च आवृत्ति विद्युत गतिज कंपन शेकर टेबल, कृपया अपनी पूछताछ भेजने में संकोच न करें।
