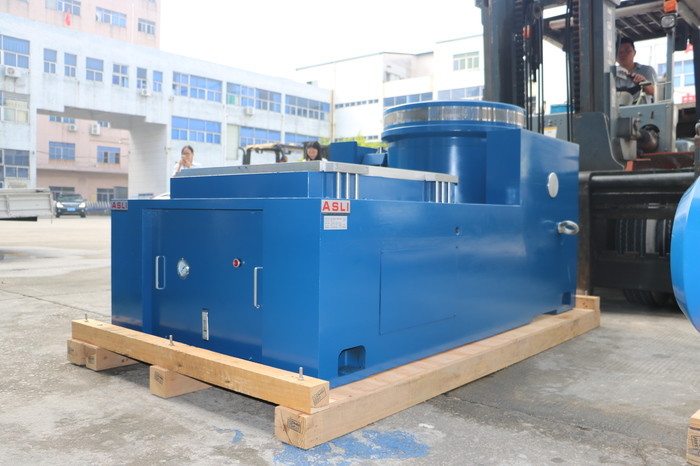

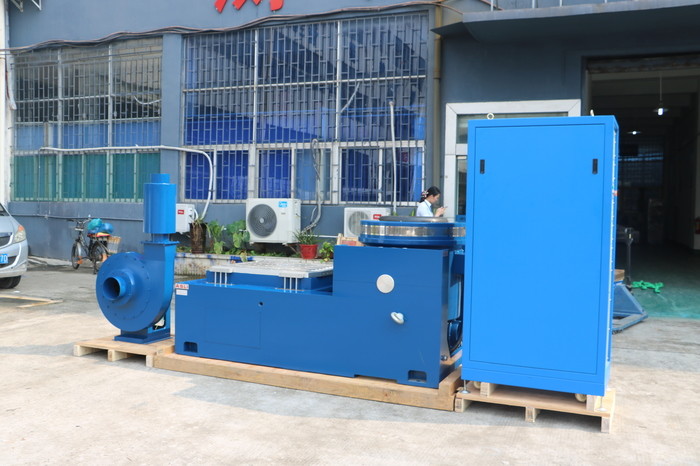

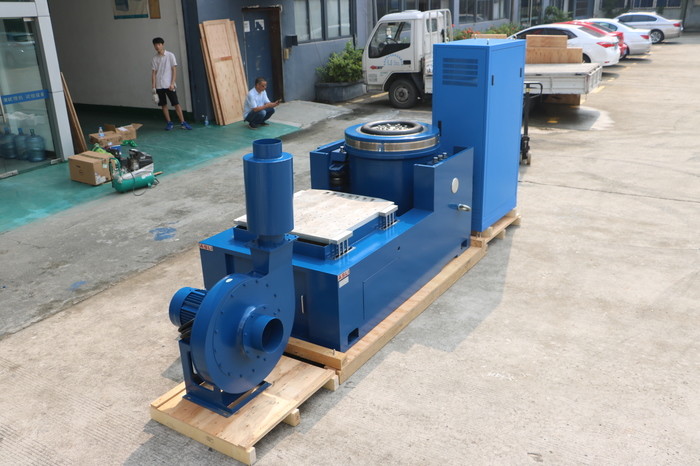

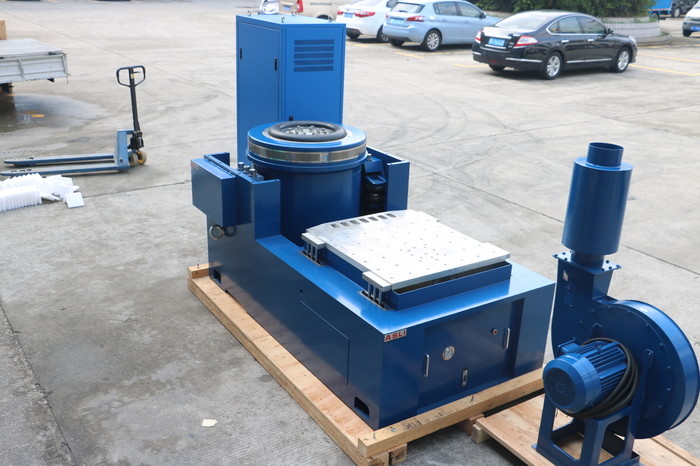

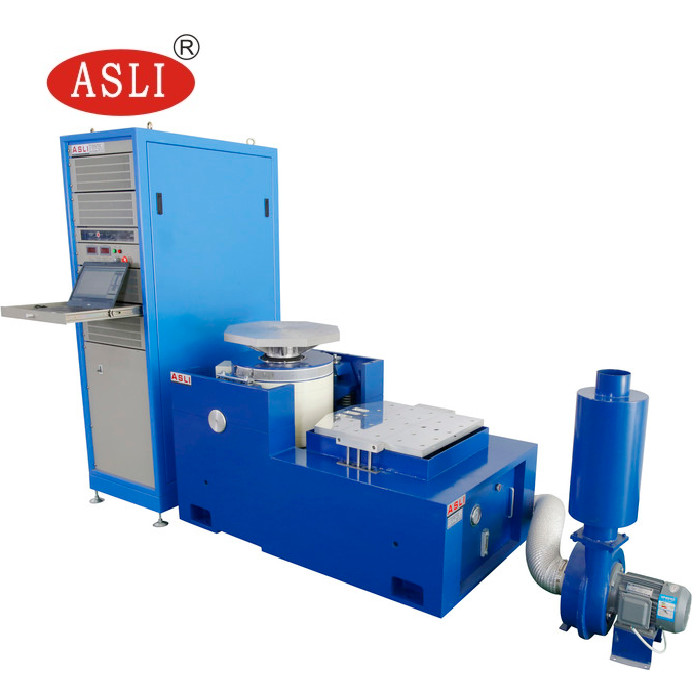

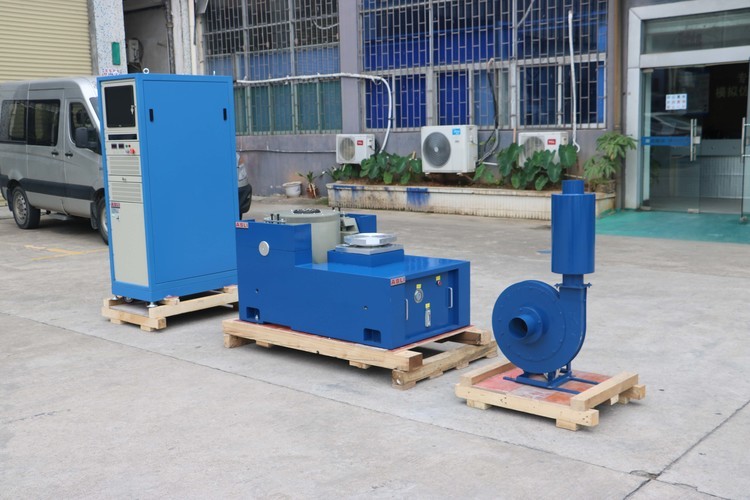

IEC61300-2-1 उच्च आवृत्ति लंबवत और क्षैतिज इलेक्ट्रोडायनामिक्स कंपन परीक्षण मशीन
Product Details
| साइन बल: | 3000N ~ 150000N | आयाम: | 730*550*650 मिमी एल*डब्ल्यू*एच या अनुकूलित |
|---|---|---|---|
| टेबल का आकार: | 300*300एमएम | आवेदन: | ऑटो भाग |
| शक्ति: | AC380V, 3 चरण 5 लाइनें | रफ़्तार: | 1.8 मी/से |
| कंपन दिशा: | 3 अक्ष | परीक्षण मानक: | आईईसी61300-2-1 |
| प्रमुखता देना |
कंपन परीक्षण मशीन 300x300 मिमी,विद्युतगतिकी कंपन परीक्षण मशीन,3000N कंपन परीक्षक |
||
Product Description
एक कंपन परीक्षण मशीन एक विशेष यांत्रिक उपकरण है जिसका उपयोग विभिन्न सामग्रियों, घटकों और प्रणालियों पर कंपन परीक्षण करने के लिए किया जाता है। यह नियंत्रित यांत्रिक कंपन उत्पन्न करके काम करता है जो पर्यावरणीय परिस्थितियों और परिचालन तनावों का अनुकरण करता है जिनका सामना कोई उत्पाद अपने सामान्य उपयोग के दौरान या परिवहन और भंडारण के दौरान कर सकता है।
एक कंपन परीक्षण मशीन का प्राथमिक कार्य यांत्रिक सहनशक्ति, संरचनात्मक अखंडता और उत्पाद की विश्वसनीयता को गतिशील और कंपन भार की एक विस्तृत श्रृंखला के तहत निर्धारित करना है। मशीन परीक्षण नमूने को विभिन्न आवृत्तियों और आयामों पर बल इनपुट की एक श्रृंखला के अधीन करती है और उत्पाद की गुणवत्ता और सुरक्षा का मूल्यांकन करने के लिए इसकी प्रतिक्रिया और व्यवहार को मापती है।
कंपन परीक्षण मशीनें विभिन्न प्रकार के गतिशील भार का अनुकरण कर सकती हैं, जिनमें यादृच्छिक, साइनसोइडल और शॉक कंपन शामिल हैं। मशीनें आमतौर पर इलेक्ट्रोमैकेनिकल या हाइड्रोलिक होती हैं और इनमें एक कंपन तालिका या मंच, एक शेकर या एक्चुएटर और एक नियंत्रण प्रणाली होती है जो कंपन इनपुट को सिंक्रनाइज़ और विनियमित करती है।
कंपन परीक्षण मशीन के मुख्य अनुप्रयोगों में उत्पाद विकास, गुणवत्ता नियंत्रण और अनुपालन परीक्षण शामिल हैं, जहां उत्पादों को विशिष्ट मानकों और विनियमों को पूरा करना होता है। मशीन तापमान, आर्द्रता और ऊंचाई सहित विभिन्न पर्यावरणीय परिस्थितियों का अनुकरण कर सकती है, जिससे इंजीनियरों को डिजाइन दोषों की पहचान करने और उत्पाद प्रदर्शन में सुधार करने में मदद मिलती है।
कुल मिलाकर, कंपन परीक्षण मशीन का कार्य सिम्युलेटेड वास्तविक दुनिया की परिस्थितियों में उत्पाद की स्थायित्व और प्रदर्शन का परीक्षण करने का एक विश्वसनीय और दोहराने योग्य साधन प्रदान करना और उत्पाद की गुणवत्ता और सुरक्षा में सुधार में सहायता करना है।
- मॉडल: ES-1, ES-2, ES-3 … ES-350
- रेटेड साइन फोर्स (N): 1,000 से 3,500,000
- रेटेड रैंडम फोर्स (N): 1,000 से 3,500,000
- आवृत्ति रेंज (Hz): 3 से 3,500
- रेटेड त्वरण (m/s²): 400 से 1,000
- रेटेड वेग (m/s): 1.2 से 1.8
- रेटेड विस्थापन (p-p, mm): 25 से 51
- अधिकतम लोडिंग (kg): 70 से 4,500
- मूविंग कॉइल (kg): 2.5 से 300
- मूविंग कॉइल का आयाम (mm): 150 से 870
- उच्च त्वरण और कार्य आवृत्ति प्राप्त करने के लिए छोटे लोडिंग बेंच के भीतर, पूरे मशीन बेंच की लोडिंग क्षमता और प्रदर्शन में सुधार के लिए।
- क्षैतिज बेंच और कंपन बेंच अभिन्न प्रकार के हैं, जिनमें उत्तम संरचना है, स्थापित करने और समायोजित करने में सुविधा है।
- स्थैतिक दबाव ट्रैक, वी-आकार, ढलान-प्रतिरोधी और पूर्वाग्रह-लोडिंग प्रतिरोधी क्षमता के साथ।
- अंतर्निहित तेल पंप, अच्छी संरचना और आसान संचालन।
| मॉडल | बेंच आकार (mm) | आवृत्ति रेंज (Hz) | मूविंग पार्ट्स का वजन (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
वीटी वर्टिकल एक्सटेंडेड-बेंच और निर्दिष्ट क्लैंप, सटीक गणना, विस्तृत डिजाइन, यह सुनिश्चित करने के लिए कि ग्राहक उत्तम प्रदर्शन के अनुसार सर्वोत्तम प्रदर्शन प्राप्त करे।
| मॉडल | वजन (kg) | अधिकतम आवृत्ति (Hz) | बेंच आकार |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (गोल बेंच) | 220 | 350 | Φ1200 |
Product Highlights
IEC61300-2-1 इलेक्ट्रोडायनामिक कंपन परीक्षक 3-अक्ष परीक्षण, साइन बल 3000N-150000N, 1.8m/s गति और 300x300mm तालिका प्रदान करता है। ऑटो पार्ट्स के लिए आदर्श, यह स्थायित्व और अनुपालन सुनिश्चित करता है। विविध औद्योगिक आवश्यकताओं के लिए कस्टम आकार उपलब्ध हैं।
