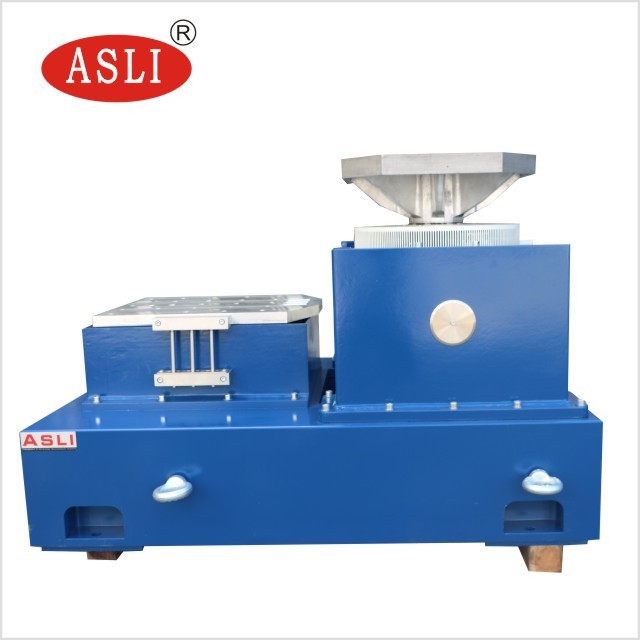

कंपन तालिका का उत्पाद परिचय
उत्पाद अनुप्रयोग
कंपन परीक्षण एक घटक या उपकरण को प्रेरित करने या मारने के बारे में है कि यह देखने के लिए कि यह वास्तविक वातावरण में कैसे प्रतिक्रिया करता है। कंपन परीक्षण में सर्किट बोर्ड, विमान,जहाज, रॉकेट, मिसाइल, ऑटोमोबाइल और घरेलू उपकरण और अन्य औद्योगिक उत्पाद।
वैन कोड कंपनी आपको पूरे सदमे और परीक्षण योजना के साथ प्रदान कर सकते हैं, और आप के लिए राष्ट्रीय और अंतरराष्ट्रीय मानकों के अनुसार उत्पाद की गुणवत्ता साबित करते हैं, जैसे कि GB, GJB, UL, JIS, DIN,आईएसओ, बीएस, एमआईएल, आईईसी और एएसटीएम।
3मशीन चयन सूत्र और कंपन जनरेटर की संरचना आरेख
1 आपकी कंपनी द्वारा प्रदान की गई परीक्षण स्थितियां;
2 परीक्षण प्रकारः साइन स्वीप; यादृच्छिक;
3 आवृत्ति ध्वनि रेंजः 2-4000 हर्ट्ज
4 सूत्र: A (g) = (2 π f) 2Dcm/980 ¢A=0.002DmmF2D=A/0.002F2
F=M(kg) ×A(g)
4. प्रणाली सिद्धांत का ब्लॉक आरेख
|

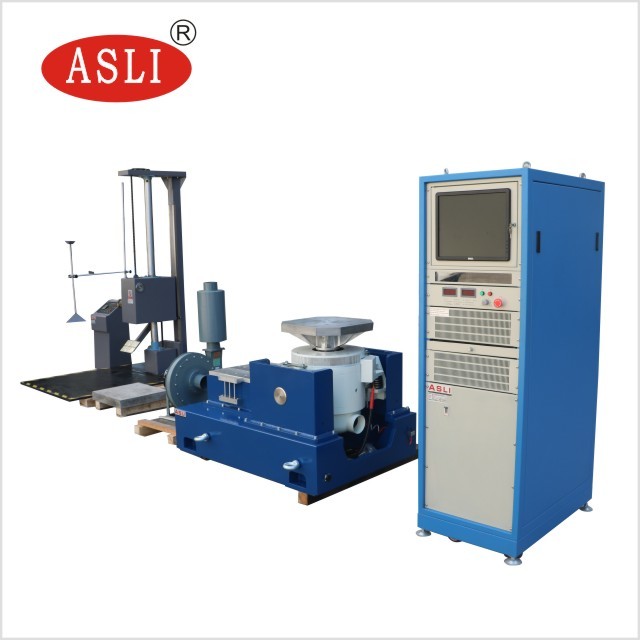

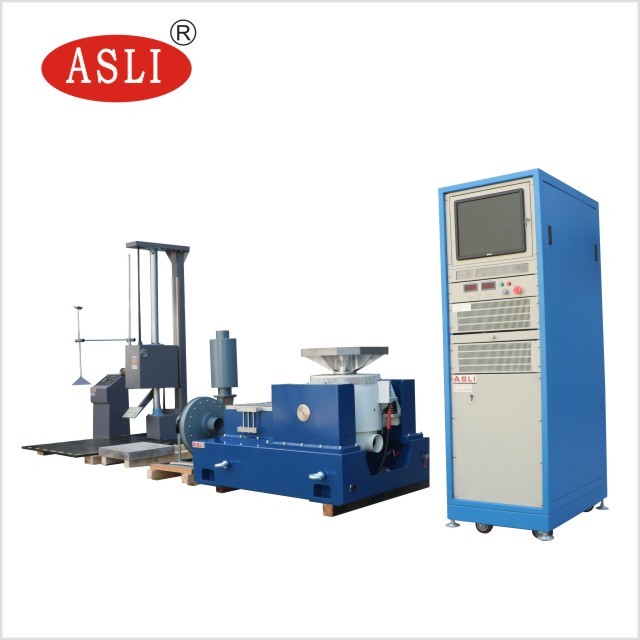

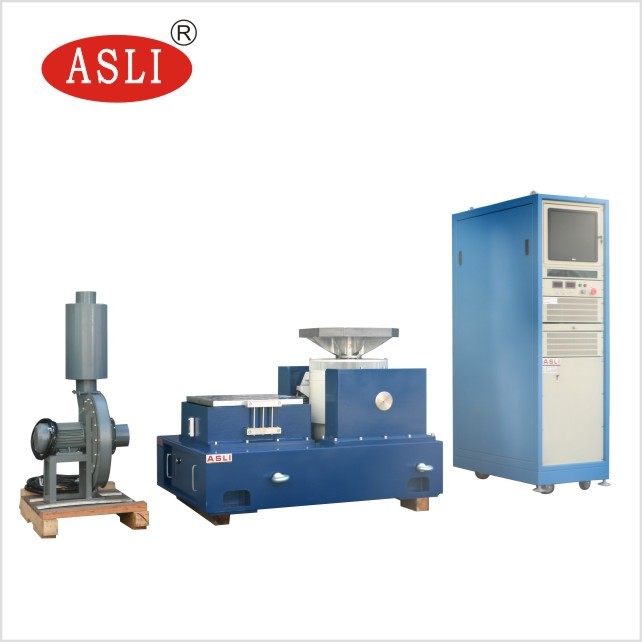

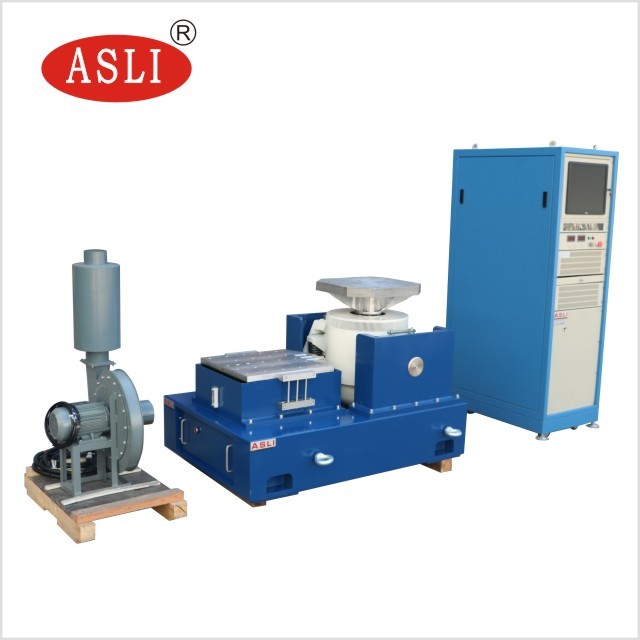

5.उपकरण विन्यास का वर्णन
| परियोजना | कॉन्फ़िगरेशन विवरण | मात्रा |
| 1. | वाइब्रेशन टेबल बॉडी | |
| विद्युत चुम्बकीय उत्तेजना जनरेटर | 1 | |
| शीतलन पंखे (साइलेंसर सहित) | 1 | |
| VT0606 ऊर्ध्वाधर विस्तार मंच 600mm * 600mm | 1 | |
| HT0606 क्षैतिज तेल फिल्म स्लाइड टेबल 600mm * 600mm | 1 | |
| 2. | डिजिटल स्विच पावर एम्पलीफायर | |
| शक्ति प्रवर्धक | 1 | |
| सर्वो सुरक्षा प्रणाली | 1 | |
| क्षेत्र बिजली आपूर्ति | 1 | |
| 3. | डिजिटल कंपन नियंत्रक | |
| डिजिटल वाइब्रेटर नियंत्रक मेजबान | 1 | |
| सिस्टम त्वरण सेंसर | 1 | |
| नियंत्रण कंप्यूटर | 1 | |
| सॉफ्टवेयर स्थापना डिस्क को नियंत्रित करें | 1 | |
| 4. | यादृच्छिक लगाव | |
| केबल लाइन और वायु नलिका का विस्तार करें | 1 | |
| संचालन निर्देश, निरीक्षण रिपोर्ट, योग्यता प्रमाण पत्र, रखरखाव पुस्तिका आदि | 1 | |
| संलग्न विशेष औजार | 1 | |
| वाइब्रेटिंग प्रेशर बार/प्रेशर बार फिटिंग | 1 | |
| भूकंपीय एयरबैग | 4 |
VI. तकनीकी मापदंड
| ईएस-3 विद्युत चुम्बकीय उत्तेजना जनरेटर पैरामीटर | |
| अधिकतम साइन बल | 300 किलोग्राम प्रति घंटा चोटी |
| अधिकतम यादृच्छिक बल | 300 किलोग्राम प्रति आर.एम. |
| अधिकतम झटका झटका बल | 600 किलोग्राम.फ़ पीक |
| आवृत्ति सीमा | 1 ¥ 3500 हर्ट्ज |
| अधिकतम विस्थापन | 24 मिमी पी-पी |
| अधिकतम गति | 1.6m/s |
| अधिकतम त्वरण | 100G ((980 m/s2) |
| अधिकतम भार | 100 किलो |
| कंपन पृथक्करण आवृत्ति | 2.5 Hz |
| चलती सर्कल का व्यास | Ф 150 मिमी |
| गतिशील वृत्त की गुणवत्ता | 3 किलो |
| मेसा स्क्रू | 13×एम8 |
| चुंबकीय रिसाव | <10 गाउस |
| तालिका का आकार | 750 मिमी 560 मिमी 670 मिमी (ऊर्ध्वाधर मेज) |
| तालिका का भार | लगभग 560 किलो |
| ईएस-3 डिजिटल स्विच पावर एम्पलीफायर | |
| आउटपुट शक्ति | 4 केवीए |
| आउटपुट वोल्टेजः | 110V |
| आउटपुटः | 30A |
| शक्ति का आकार | 720mm × 545mm × 1270mm |
| वजन | 230 किलो |
| सर्वो सुरक्षा प्रणाली | |
| कार्य: | तापमान, हवा का दबाव, विस्थापन से अधिक, वोल्टेज से अधिक, वर्तमान से अधिक, इनपुट अंडरवोल्टेज, बाहरी दोष, नियंत्रण बिजली की आपूर्ति, तर्क दोष, इनपुट की कमी, आदि |
| डिजिटल कंपन नियंत्रक VCSusb-2 | |
| हार्डवेयर विन्यासः |
2-चैनल इनपुट और 1 आउटपुट चैनल सीनस, यादृच्छिक विशिष्ट प्रभाव, अनुनाद प्रशिक्षण और निवास (खरीदें) |
| नियंत्रण कंप्यूटर | मूल ब्रांड का कंप्यूटर, एलसीडी डिस्प्ले (कीबोर्ड/फोटोइलेक्ट्रिक माउस सहित) |
| सॉफ़्टवेयर | चीनी/अंग्रेजी ऑपरेशन, समय डोमेन और आवृत्ति डोमेन विश्लेषण, सिग्नल स्रोत, साइन स्वीप विश्लेषण, आदि का संचालन कर सकता है।परीक्षण मापदंडों और विश्लेषण कार्यों की स्थापना. |
| ऑपरेटिंग सिस्टम | विंडोज 10 |
| त्वरण सेंसर, LAB24112 |
आवृत्ति सीमाः 1- -12,000 हर्ट्ज संवेदनशीलताः 50 एमवी/जी तापमान सीमाः -24-250°C |
| V T 0606 ऊर्ध्वाधर विस्तार मंच | |
| सामग्री की गुणवत्ता | अलुफ़ेर |
| मेज का आकार | 600 मिमी × 600 मिमी |
| फिक्स्ड छेद की स्थिति | M8 स्टेनलेस स्टील स्क्रू आस्तीन, लंबे समय तक पहनने के प्रतिरोध |
| ऊपरी सीमा उपयोग आवृत्ति |
सिनोइड 1000 हर्ट्ज स्टोकैस्टिक 2000 हर्ट्ज |
| वजन | 35 किलो |
| H T0606 क्षैतिज तेल फिल्म स्लाइड स्टेज | |
| सामग्री की गुणवत्ता | अलुफ़ेर |
| मेज का आकार | 600 मिमी × 600 मिमी |
| फिक्स्ड छेद की स्थिति | M8 स्टेनलेस स्टील स्क्रू आस्तीन, लंबे समय तक पहनने के प्रतिरोध |
| ऊपरी सीमा उपयोग आवृत्ति |
सिनोइड 800 हर्ट्ज स्टोकैस्टिक 2000 हर्ट्ज |
| वजन | 35 |
| BL-300 शीतलन पंखे (निष्कासन स्पीकर सहित) | |
| पंखे की शक्तिः | 1.1 KW |
| प्रवाह दर | 1404 मीटर3/h |
| विद्युत आवश्यकताः | |
| स्रोत | तीन चरण 380V / 50Hz, 15 KVA |
| ग्राउंडिंग प्रतिरोध | ≤4Ω |
उपकरण प्रदर्शन का परिचय:
7.1, कंपन तालिका शरीर VG 300-38
7.1.1चलती कॉइल
कंपन तालिका कास्ट और मैन्युअल रूप से मशीनीकृत चलती कॉइल, फोटोइलेक्ट्रिक वायवीय भार समर्थन प्रणाली और दोहरी असर अक्षीय मार्गदर्शन से सुसज्जित है।दोहरी असर मार्गदर्शन एक अनूठा कार्य है जो कंपन परीक्षण के दौरान अक्षीय गतिशील क्रॉसिंग और रोटेशन को कम करने में मदद करता है, उच्च स्थायित्व के साथ।
7.1.2उत्तेजना कॉइल
दोहरी चुंबकीय पथ संरचना, कम चुंबकीय रिसाव और समान चुंबकीय क्षेत्र
7.1.3प्लेटफार्म की सतह
उन्नत फॉस्फोराइजेशन उपचार और ऑटोमोबाइल पेंट तकनीक का उपयोग करते हुए, दीर्घकालिक पहनने और जंग की रोकथाम प्रभाव के साथ।
7.1.4. ताइवान प्रणाली ठंडी हैः
कम शोर प्रशंसक को मंच के हवा के प्रवेश संरचना में सुधार के लिए अपनाया जाता है, उत्तेजना कॉइल मधुमक्खी के बीज हवा नलिका को अपनाता है, मध्य चुंबकीय अंगूठी डबल परत शंट हवा नलिका को अपनाती है, आदि।शीतलन प्रभाव को बढ़ाने के लिए नए वायु नलिका डिजाइन को अपनाया जाता है.
7.2. एसए डिजिटल स्विच पावर एम्पलीफायर
SA श्रृंखला डिजिटल स्विच पावर एम्पलीफायर विश्वसनीय MOSFET या IGBT तकनीक के साथ,
उच्च स्थिरता और विश्वसनीयता
ईयू "सीई" मानक की आवश्यकताओं का अनुपालन
c. उच्च शक्ति एम्पलीफायर के साथ सिनोसाइडल आवृत्ति पल्स चौड़ाई मॉड्यूलेशन तकनीक का उपयोग करना।
d. स्विचिंग पावर सप्लाई के कामकाजी सिद्धांत का उपयोग करते हुए, रूपांतरण दक्षता उच्च है।
ई. इलेक्ट्रॉनिक स्वचालित प्रवाह-साझा प्रौद्योगिकी का प्रयोग किया जाता है
अच्छा सुरक्षा प्रदर्शन।
7.3. सर्वो सुरक्षा प्रणाली
सुरक्षा कार्य पूर्ण हैं, जिसमें ओवर वोल्टेज, अंडर वोल्टेज, चरण की कमी, तर्क विफलता, पावर मॉड्यूल के माध्यम से, तापमान से अधिक, आउटपुट से अधिक वर्तमान, आउटपुट से अधिक वोल्टेज,ड्राइव पावर सप्लाई, शरीर के ऊपर विस्थापन, शरीर का तापमान, बाहरी संबंध, आदि
7.4ऊर्ध्वाधर विस्तार मंच
विस्तार मंच आमतौर पर एक बड़े स्थापना नमूना मंच के रूप में प्रयोग किया जाता है, जो वर्ग या गोल या उपयोगकर्ता कस्टम हो सकता है।विस्तारित प्लेटफार्मों की गतिशील विशेषताओं को कम करने के लिए, सभी विस्तारित प्लेटफार्मों को मॉडलिंग द्वारा विश्लेषण किया जाना चाहिए
7.5फोटोइलेक्ट्रिक स्वचालित मिलान प्रणाली
स्वचालित रूप से चलती कॉइल की स्थिति को संतुलन में बनाए रखने के लिए स्वचालित रूप से समायोजित करें। स्वचालित संरेखण प्रणाली यह सुनिश्चित करती है कि लोडिंग और अनलोडिंग के दौरान चलती कॉइल हमेशा केंद्र में हो।
7.6क्षैतिज स्लाइडिंग प्लेटफार्म
क्षैतिज स्लाइड टेबल डिजाइन में एक उच्च पलटाव क्षण और पार्श्व सीमा है। यह डिजाइन अवधारणा, मानक क्षैतिज स्लाइड टेबल डिवाइस के साथ संयुक्त, एक उच्च गतिशील टोक़ सीमा है,जबकि मार्गदर्शक तेल की फिल्म को ढकने के लक्षणों को बनाए रखते हुएक्षैतिज मंच स्केटबोर्ड, कनेक्टर, प्राकृतिक ग्रेनाइट प्लेट, क्षैतिज स्लाइड बेस और स्वतंत्र तेल स्रोत से बना है।
डिजिटल कंपन नियंत्रक का परिचय
कंपन नियंत्रक उन्नत वितरित संरचना प्रणाली को अपनाता है, और बंद-लूप नियंत्रण डीएसपी प्रोसेसर द्वारा महसूस किया जाता है। पीसी नियंत्रण अंगूठी से स्वतंत्र है,जो नियंत्रण प्रणाली की वास्तविक समय और उच्च दक्षता सुनिश्चित करता है, परीक्षण प्रणाली के किसी भी परिवर्तन के लिए समय पर और जल्दी से प्रतिक्रिया कर सकते हैं, और नियंत्रण की स्थिरता और उच्च सटीकता सुनिश्चित कर सकते हैं।हार्डवेयर 32 बिट फ्लोटिंग पॉइंट डीएसपी प्रोसेसर को 300 मेगाहर्ट्ज तक मुख्य आवृत्ति के साथ अपनाता है, 24-बिट रिज़ॉल्यूशन के साथ एडीसी/डीएसी, उच्च परिशुद्धता वाले फ्लोटिंग पॉइंट डिजिटल फ़िल्टरिंग और हार्डवेयर सर्किट की कम शोर डिजाइन तकनीक,नियंत्रक यादृच्छिक रूप से नियंत्रित करता है गतिशील रेंज 90dB से अधिक है और संकेत-शोर अनुपात 100dB से अधिक है.
7.1कंपन नियंत्रक की विशेषताएं:
A. उच्च प्रदर्शन और विश्वसनीयता
बंद-लूप नियंत्रण डीएसपी प्रोसेसर द्वारा किया जाता है। पीसी नियंत्रण रिंग से स्वतंत्र है, जो नियंत्रण प्रणाली की वास्तविक समय और उच्च दक्षता सुनिश्चित करता है,परीक्षण प्रणाली में किसी भी परिवर्तन के लिए समय पर और तेजी से प्रतिक्रिया, और नियंत्रण की विश्वसनीयता और उच्च सटीकता सुनिश्चित करता है। सभी इनपुट चैनलों में 24-बिट रिज़ॉल्यूशन एडीसी, कम शोर हार्डवेयर डिजाइन और अंतर्निहित एनालॉग और डिजिटल एंटी-अलाइजिंग फिल्टर हैं,विश्लेषण की उच्च सटीकता को प्रभावी ढंग से सुनिश्चित करना.
सरल संचालन
विंडोज पर आधारित एप्लिकेशन सॉफ्टवेयर का संचालन करना आसान है और इसमें समृद्ध सहायक कार्य हैं।प्रणाली का शक्तिशाली स्वचालित विज़ार्ड और परीक्षण रिपोर्ट स्वचालित जनरेशन फ़ंक्शन दोहराव और उबाऊ परीक्षण कार्यों को आसान बनाता हैपरीक्षण पैरामीटर समृद्ध और कठोर हैं, और यूएसबी 2.0 इंटरफ़ेस इसे कंप्यूटर से अधिक निकटता से और सामंजस्यपूर्ण बनाता है।
सी, शक्तिशाली विशेषताएं और लचीलापन
कंपन नियंत्रक एक शक्तिशाली कंपन नियंत्रण मंच जो कई जटिल कार्यों को पूरा कर सकता है। एक ही हार्डवेयर प्लेटफॉर्म पर, विभिन्न अनुप्रयोग सॉफ्टवेयर विन्यास,विभिन्न प्रकार के विश्लेषण कार्य पूरा कर सकता है, आपकी विभिन्न परीक्षण विश्लेषण आवश्यकताओं को पूरा करने के लिए। नियंत्रक मॉड्यूलर डिजाइन को अपनाता है,जो उपयोगकर्ताओं की विभिन्न आवश्यकताओं को पूरा करने के लिए विभिन्न उपयोगकर्ता आवश्यकताओं के अनुसार संबंधित हार्डवेयर और सॉफ्टवेयर को कॉन्फ़िगर कर सकता है.
