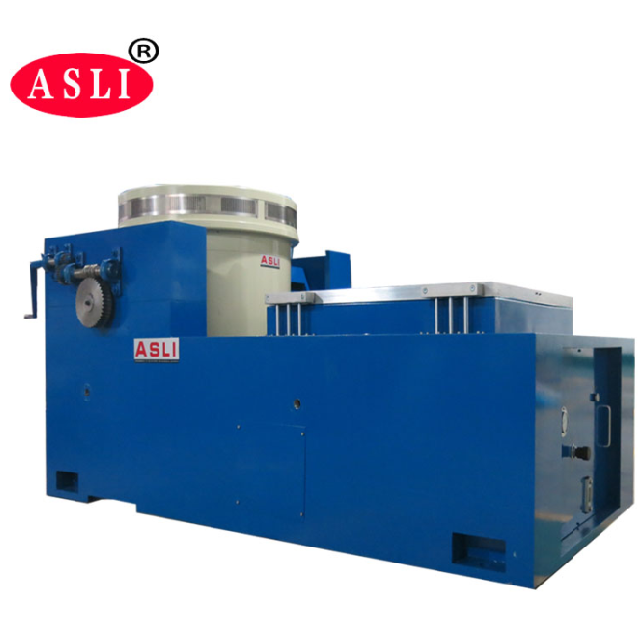

3 अक्ष ऑटो पार्ट्स कंपन परीक्षण के लिए उच्च आवृत्ति इलेक्ट्रोडायनामिक कंपन शेकर
Product Details
| साइन बल: | 20000एन | गति: | 1.6 मी/से |
|---|---|---|---|
| कंपन दिशा: | ऊर्ध्वाधर | त्वरण: | 100 ग्राम |
| आवृत्ति: | 3 ~ 3000 हर्ट्ज | शक्ति: | 380 वी 3 चरण |
| विस्थापन: | 51 मिमी | चलती कुंडल: | 320 एनएम |
| प्रमुखता देना |
ऑटो पार्ट्स इलेक्ट्रोडायनामिक वाइब्रेशन शेकर,3 अक्ष इलेक्ट्रोडायनामिक वाइब्रेशन शेकर,ऑटो पार्ट्स कंपन परीक्षण शेकर |
||
Product Description
यह तीन-अक्ष इलेक्ट्रोडायनामिक कंपन शेकर ऑटोमोटिव घटकों और अन्य महत्वपूर्ण असेंबली के सटीक, उच्च-आवृत्ति कंपन और शॉक परीक्षण के लिए इंजीनियर है। यह साइनसोइडल, रैंडम और क्लासिकल शॉक टेस्ट प्रोफाइल में विश्वसनीय, दोहराने योग्य परिणाम देने के लिए उन्नत इलेक्ट्रोमैग्नेटिक ड्राइव तकनीक को एक मजबूत संरचनात्मक डिजाइन के साथ जोड़ता है।
उच्च आवृत्ति कंपन परीक्षण स्टैंड ES-30 (PDF) डाउनलोड करेंकंपन परीक्षण का उद्देश्य क्या है?
कंपन परीक्षण किसी घटक, मशीन या संरचना के भीतर कंपन संकेतों के स्तर और पैटर्न की निगरानी करता है ताकि असामान्य कंपन घटनाओं का पता लगाया जा सके और परीक्षण वस्तु की समग्र स्थिति का मूल्यांकन किया जा सके।
हॉट सेलिंग इलेक्ट्रोमैग्नेटिक थ्री-एक्सिस वाइब्रेशन टेबल वाइब्रेशन शॉक लैब टेस्टर के निर्माता के रूप में, हम डबल-मैग्नेटिक सर्किट स्ट्रक्चर, सेल्फ-जेनरेटेड स्केलेटन एक्शन सर्कल, एयरबोर्न सपोर्ट, रोलर बेयरिंग और लीनियर गाइडेंस, और ट्रूनियन आइसोलेशन सहित उन्नत तकनीकों को अपनाते हैं। ये सिस्टम X, Y, और Z तीन-अक्ष साइनसोइडल कंपन परीक्षण और ब्रॉडबैंड रैंडम कंपन परीक्षण, साथ ही क्लासिकल पल्स टेस्ट (हाफ-साइन, ट्रेपेज़ॉइडल, सॉटूथ वेव) और शॉक रिस्पांस स्पेक्ट्रम परीक्षण को सक्षम करते हैं। इन उत्पादों का राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, बिजली के उपकरण और घरेलू उपकरणों उद्योगों में व्यापक रूप से उपयोग किया जाता है।
- उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन किया गया गतिशील सर्कल कंकाल।
- कम चुंबकीय प्रवाह रिसाव, कॉम्पैक्ट संरचना और तर्कसंगत लेआउट के साथ दो-चुंबकीय सर्किट डिजाइन।
- रॉकर रॉड रोलर बेयरिंग सीधे और आयात-उन्मुख समग्र शरीर कठोरता अभिविन्यास के साथ, मजबूत विलक्षण भार क्षमता प्रदान करते हैं।
- हार्मोन उपयोग के लिए समर्पित ट्रूनियन अलगाव नींव, सुविधाजनक मोबाइल स्थापना के साथ।
- उन्नत चलती प्रणाली प्रौद्योगिकी गतिशील सर्कल की उच्च विश्वसनीयता सुनिश्चित करती है।
- नई डक्ट डिजाइन शीतलन प्रभाव को बढ़ाती है।
- छोटे गुब्बारे के साथ बेयरिंग की स्थिर कठोरता और गतिशील कठोरता, कंपन तालिका क्षमता को बढ़ाती है और कम-आवृत्ति प्रदर्शन में सुधार करती है।
| मॉडल | रेटेड साइन फोर्स (N) | रेटेड रैंडम फोर्स (N) | आवृत्ति रेंज (Hz) | रेटेड त्वरण (m/s²) | रेटेड गति (m/s) | रेटेड विस्थापन (p-p) मिमी | अधिकतम लोड (किलो) | मूविंग कॉइल (किलो) | मूविंग कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- छोटा लोडिंग बेंच उच्च त्वरण और कार्य आवृत्ति को सक्षम बनाता है, जिससे लोडिंग क्षमता और संपूर्ण मशीन बेंच के समग्र प्रदर्शन में सुधार होता है।
- क्षैतिज बेंच और कंपन बेंच एक अभिन्न प्रकार हैं जिनमें एक आदर्श संरचना है, जो स्थापना और समायोजन के लिए सुविधा प्रदान करती है।
- स्थिर दबाव ट्रैक, वी-आकार, ढलान प्रतिरोध और पूर्वाग्रह-लोडिंग प्रतिरोध की क्षमता के साथ।
- अंतर्निहित तेल पंप अच्छी संरचना और आसान संचालन के साथ।
| मॉडल | बेंच आकार (मिमी) | आवृत्ति रेंज (Hz) | चल भागों का वजन (किलो) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
वीटी वर्टिकल एक्सटेंडेड-बेंच और निर्दिष्ट क्लैंप को ग्राहक को एक आदर्श संरचना, उच्च-गुणवत्ता वाली सामग्री और बेहतर कारीगरी के माध्यम से सर्वश्रेष्ठ प्रदर्शन प्राप्त करने के लिए सटीक रूप से गणना और विस्तार से डिजाइन किया गया है।
| मॉडल | वजन (किलो) | अधिकतम आवृत्ति (Hz) | बेंच आकार |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (गोल बेंच) | 220 | 350 | φ1200 |
3 अक्ष उच्च आवृत्ति इलेक्ट्रोडायनामिक कंपन शेकर ऑटो पार्ट्स कंपन परीक्षण के बारे में अधिक जानकारी के लिए, हमसे संपर्क करने के लिए आपका स्वागत है।
