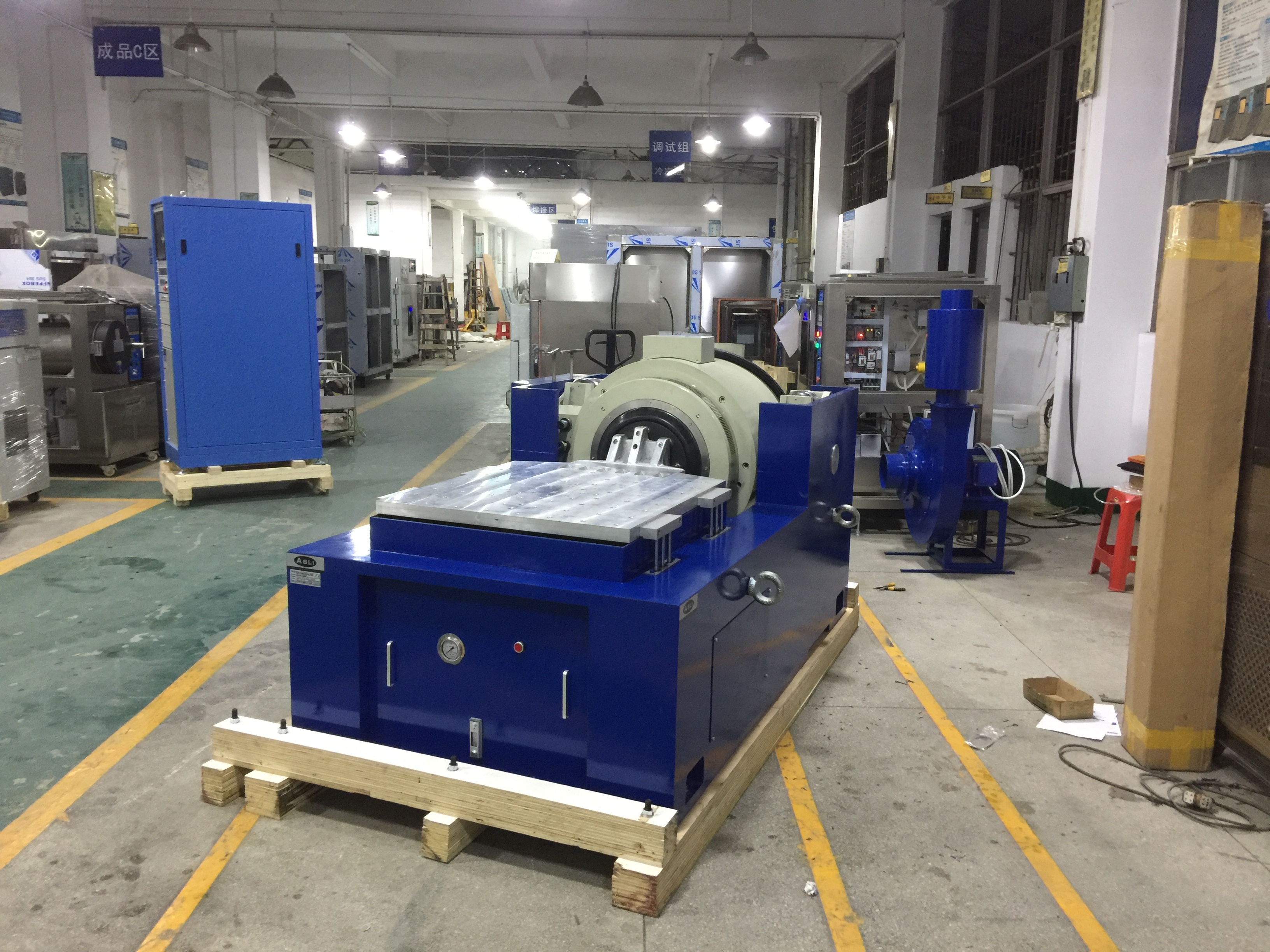

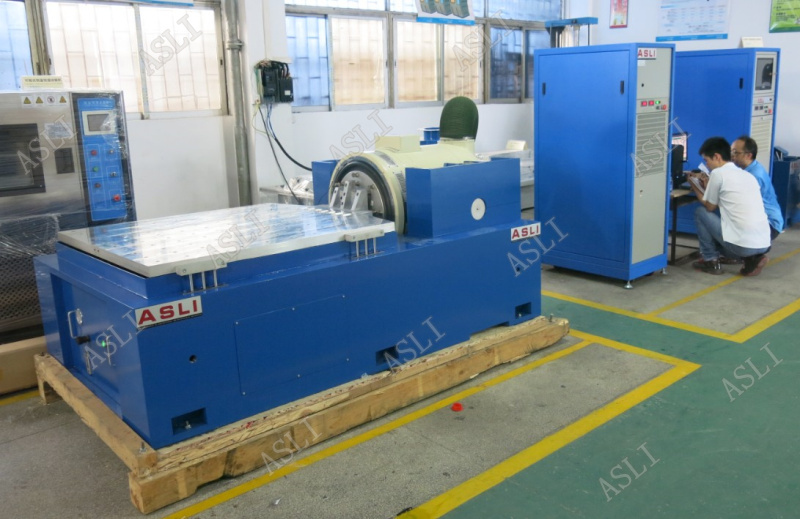

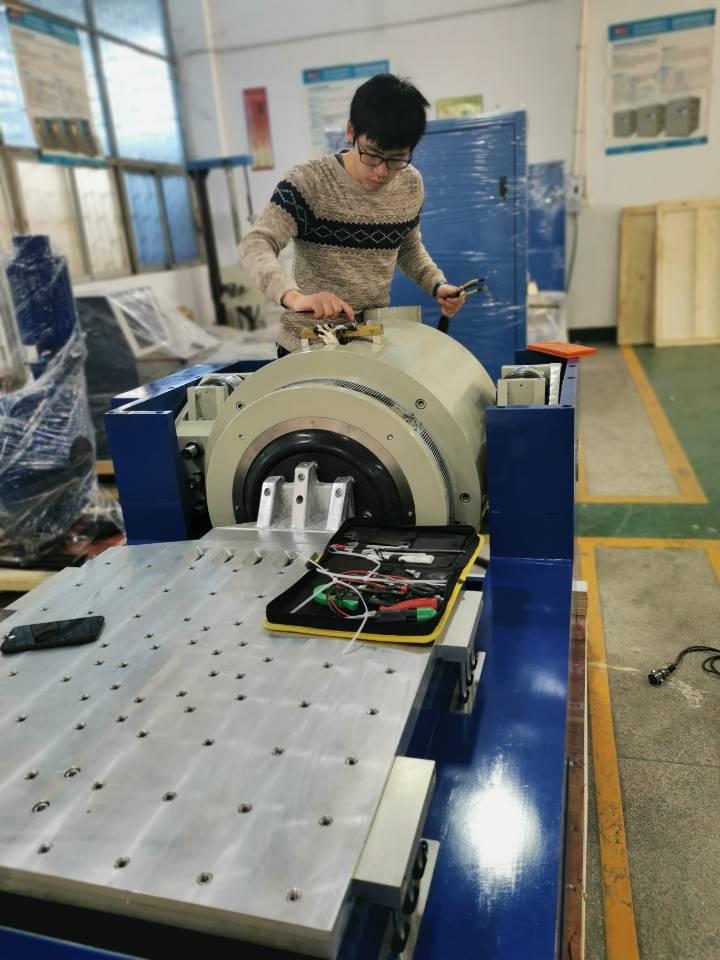

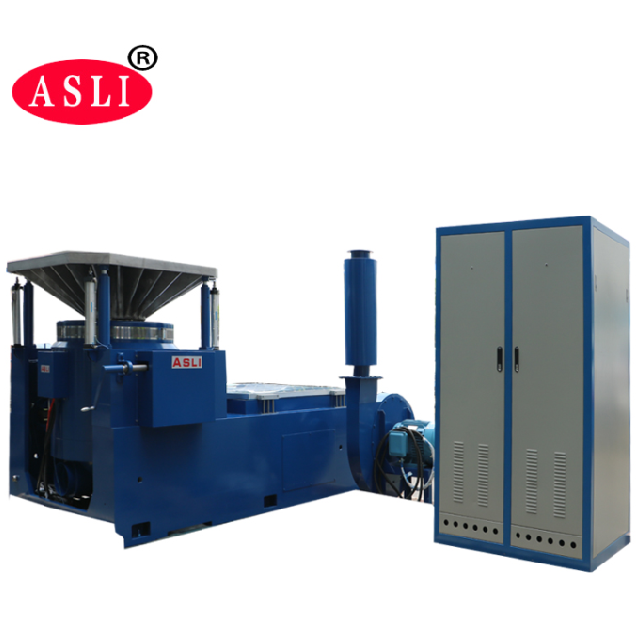

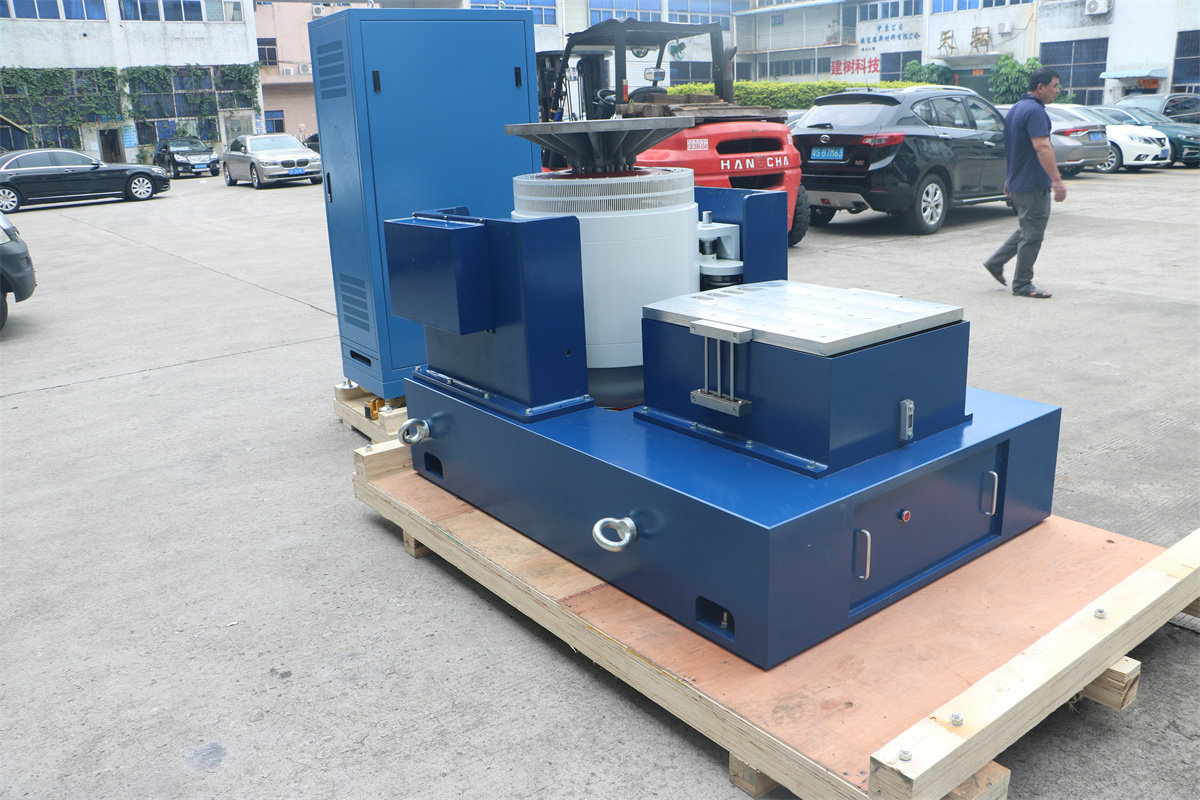

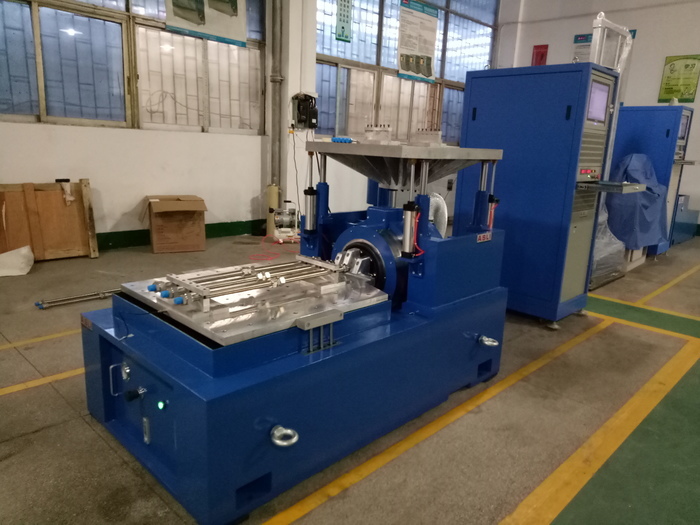

एमआईएल-एसटीडी-810एच बड़े विस्थापन उच्च आवृत्ति विद्युत चुम्बकीय कंपन परीक्षण मशीन
Product Details
| साइन बल: | 40 केएन | गति: | 1.8 मी/से |
|---|---|---|---|
| विस्थापन: | 85 एमएम | आवृत्ति: | 3 ~ 2000 हर्ट्ज |
| लोड करना: | 500 किलो | त्वरण: | 100 ग्राम |
| आर्मेचर: | 450 मिमी | तालिका का आकार: | 1000 x 1000 मिमी |
| प्रमुखता देना |
बड़ी विस्थापन विद्युतचुंबकीय परीक्षण मशीनें,विद्युत चुम्बकीय कंपन परीक्षण मशीन,उच्च आवृत्ति विद्युतचुंबकीय परीक्षण मशीनें |
||
Product Description
शेकर एक विद्युत चुम्बकीय उपकरण है जिसका उपयोग कंपन परीक्षण के लिए परीक्षण के तहत संरचना को उत्तेजित करने के लिए किया जाता है। यह आमतौर पर मॉडल विश्लेषण या धीरज परीक्षण के लिए नियोजित किया जाता है।विभिन्न परीक्षण आवश्यकताओं के अनुरूप कंपन शेकर विभिन्न डिजाइनों में उपलब्ध हैं.
उच्च आवृत्ति विद्युत चुम्बकीय कंपन शेकर को उत्पाद और पैकेज डिजाइनों की अनुनाद आवृत्तियों का मूल्यांकन करने के लिए डिज़ाइन किया गया है,और वितरण या उपयोग में वातावरण के दौरान होने वाले यादृच्छिक कंपन का अनुकरण करने के लिएयह मशीन संचालित करने में सरल है और सरकार, उद्योग और कॉर्पोरेट विनिर्देशों के अनुसार कंपन परीक्षणों की एक विस्तृत श्रृंखला कर सकती है।
- परीक्षण कक्ष और प्रशीतन प्रणाली का एक संयुक्त संरचना कॉम्पैक्ट और सुरुचिपूर्ण डिजाइन; स्वतंत्र कंसोल।
- सुविधाजनक संचालन; मूल प्रशीतन कंप्रेसर इकाई और इसके मुख्य सहायक उपकरण विदेश से आयात किए गए हैं।
- आयातित एलसीडी रंग टच स्क्रीन नियंत्रक जो तापमान और आर्द्रता कार्यक्रमों के स्वचालित नियंत्रण में सक्षम है।
- आरएस-232 दूरसंचार इंटरफ़ेस से लैस। ग्राहक की अनूठी मांगों को पूरा करने के लिए, उपयोगकर्ता अच्छे शीतलन प्रदर्शन को सुनिश्चित करने के लिए कंपन परीक्षण बेंच के विभिन्न मॉडल से चुन सकते हैं।
- हीट और एयर सील सिस्टम; इस कंपन बेंच में यांत्रिक कंपन विश्वसनीयता परीक्षण उपकरण और झटके के कंपन का भी उल्लेखनीय प्रभाव है।
| मॉडल | नामित सीनस बल (एन) | नामित यादृच्छिक बल (एन) | आवृत्ति सीमा (हर्ट्ज) | नामित त्वरण (m/s2) | नामित गति (m/s) | नामित विस्थापन (पी-पी) मिमी | अधिकतम भार (किलो) | चलती कॉइल (किग्रा) | चलती कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | ३५०० | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ३५०० | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ३३००० | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ३३००० | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ₹2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
व्यापक पर्यावरणीय परीक्षण के लिए शेकर को तापमान आर्द्रता परीक्षण कक्ष के साथ भी जोड़ा जा सकता है।
| मॉडल | THV-408 ((A~F) | |
|---|---|---|
| आंतरिक आयाम | W600 × H850 × D800 (मिमी) | |
| बाहरी आयाम | W850 × H1950 × D2100 (मिमी) | |
| तापमान सीमा | निम्न तापमान: (A: 25°C; B: 0°C; C: -20°C; D: -40°C; E: -60°C; F: -70°C) उच्च तापमानः 100°C (150°C) | |
| आर्द्रता सीमा | 20%%98% आर.एच. (10%%%98% आर.एच. / 5%%98% आर.एच. एक विशेष वैकल्पिक स्थिति है, इसके लिए डीह्यूमिडिफायर की आवश्यकता होती है) | |
| विश्लेषणात्मक सटीकता/तापमान और आर्द्रता का वितरण एकरूपता | 0.1°C; 0.1% आरएच / ±2.0°C; ±3.0% आरएच | |
| तापमान और आर्द्रता की नियंत्रण सटीकता | ±0.5°C; ±2.5% आरएच | |
| तापमान वृद्धि / गिरावट गति दर | तापमान बढ़ रहा है लगभग 0.1~3.0°C/min / तापमान गिर रहा है लगभग 0.1~1.5°C/min (घटती गति दर न्यूनतम 1.5°C/मिनट एक विशेष वैकल्पिक शर्त है) | |
| आंतरिक और बाहरी सामग्री | आंतरिक बॉक्स की सामग्री SUS 304# स्टेनलेस स्टील है; बाहरी बॉक्स स्टेनलेस स्टील या SEE कोल्ड-वाल्व्ड स्टील है जिसमें पेंट कोटेड है। | |
| इन्सुलेशन सामग्री | उच्च तापमान प्रतिरोधी, उच्च घनत्व, फोर्मेट क्लोरीन, एथिल एसीटम फोम इन्सुलेशन सामग्री | |
| शीतलन प्रणाली | हवा ठंडा या पानी ठंडा / एकल खंड कंप्रेसर (-40°C), डबल खंड कंप्रेसर (-70°C) | |
| सुरक्षा उपकरण | फ्यूज मुक्त स्विच, कंप्रेसर के लिए अधिभार सुरक्षा स्विच, उच्च और निम्न वोल्टेज शीतलता सुरक्षा स्विच, अत्यधिक आर्द्रता और अत्यधिक तापमान सुरक्षा स्विच, फ्यूज, दोष चेतावनी प्रणाली,जल संक्षिप्त भंडारण चेतावनी संरक्षण | |
| वैकल्पिक सामान | ऑपरेशन छेद के साथ आंतरिक दरवाजा (वैकल्पिक), रिकॉर्डर (वैकल्पिक), पानी शोधक, dehumidifier | |
| कंपन परीक्षण उपकरण | ग्राहक के परीक्षण की स्थिति के अनुसार उचित कंपन परीक्षण बेंच चुनें; तकनीकी मापदंडों कृपया संदर्भ के लिए इस कैटलॉग में इलेक्ट्रोडायनामिक प्रकार कंपन परीक्षक के मापदंडों ले लो | |
| शक्ति | AC380V 3 चरण 5 लाइनें, 50/60Hz | |
- उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन गतिशील सर्कल कंकाल।
- दो चुंबकीय सर्किट, कम चुंबकीय प्रवाह रिसाव, कॉम्पैक्ट संरचना और तर्कसंगत डिजाइन।
- रॉकर रॉड रोलर बीयरिंग सीधे और आयात उन्मुख कम्पोजिट बॉडी कठोरता अभिविन्यास, सनकी भार क्षमता।
- सुविधाजनक मोबाइल स्थापना के साथ हार्मोन उपयोग के लिए समर्पित ट्रूनियन अलगाव नींव।
- गतिशील चक्र की उच्च विश्वसनीयता सुनिश्चित करने के लिए उन्नत प्रौद्योगिकी की गति-परिक्रमा प्रणाली।
- नयी नलिका डिजाइन शीतलन प्रभाव को बढ़ाता है।
- छोटे गुब्बारे की स्थिर कठोरता और गतिशील कठोरता, कंपन तालिका की असर क्षमता बढ़ाने और निम्न आवृत्ति प्रदर्शन में सुधार।
यदि आपको MIL-STD-810H Large Displacement High Frequency Electromagnetic Vibration Testing Machine के बारे में अधिक जानकारी चाहिए, तो कृपया अपनी जांच भेजने के लिए स्वतंत्र महसूस करें।
