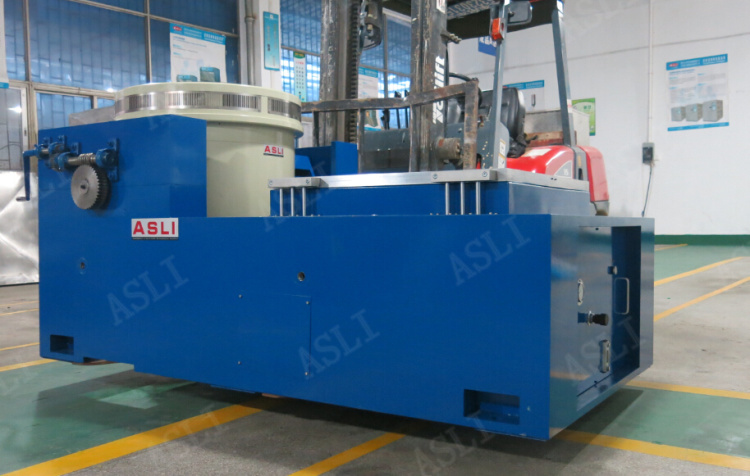

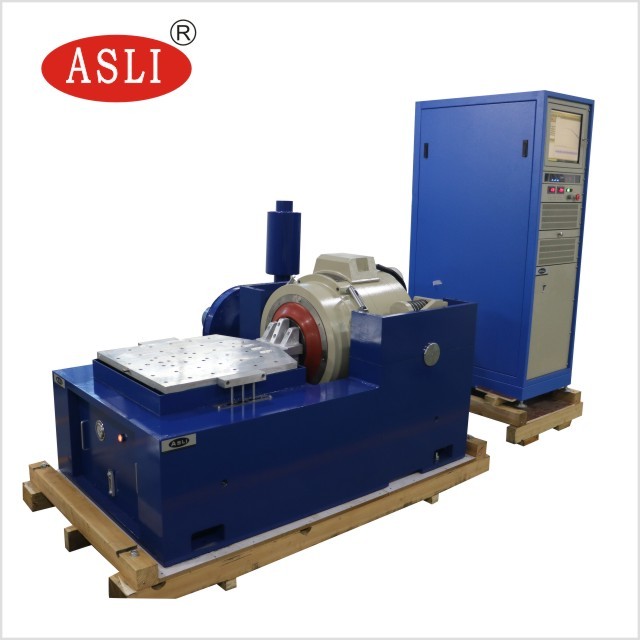

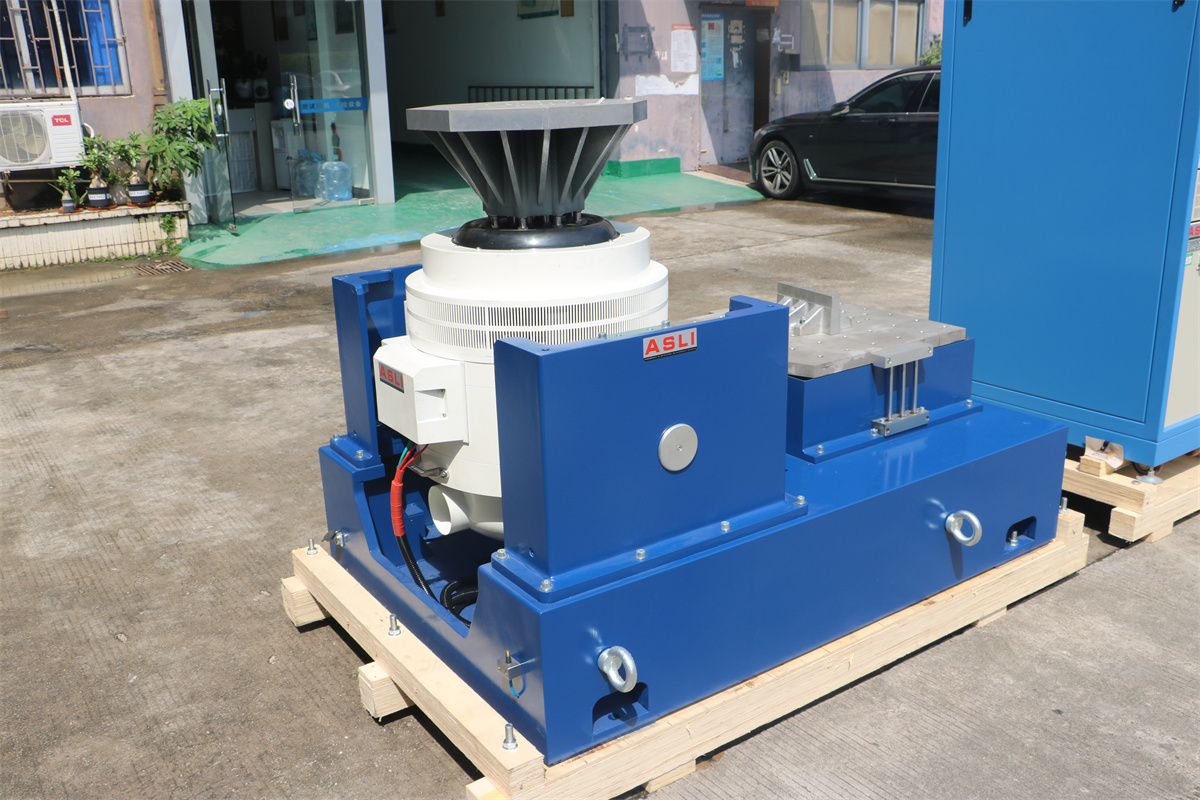

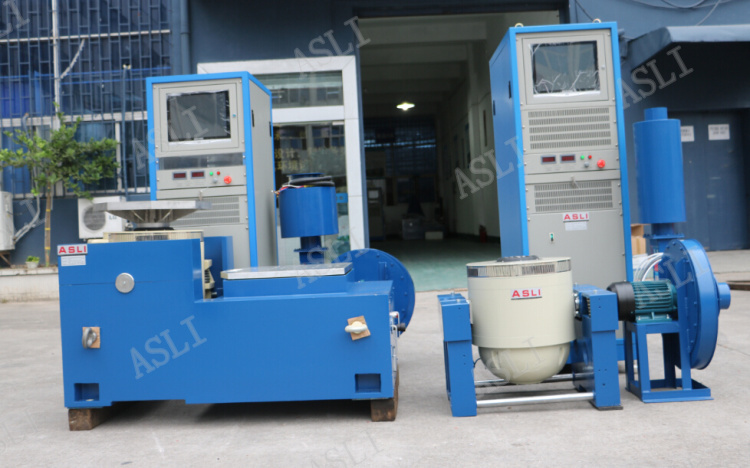

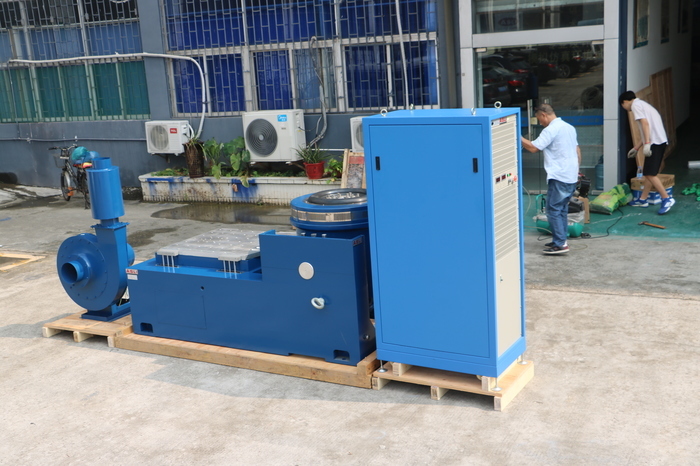

XYZ अक्ष इलेक्ट्रोमैग्नेटिक हॉरिजॉन्टल और वर्टिकल वाइब्रेशन रैंडम वाइब्रेशन टेस्टिंग इक्विपमेंट
आवेदन
हाई फ्रीक्वेंसी वाइब्रेशन शेकर ने 'डबल-मैग्नेटिक सर्किट स्ट्रक्चर', 'सेल्फ-जेनरेटेड स्केलेटन एक्शन सर्कल्स', 'एयरबोर्न सपोर्ट' और 'रोलर बेयरिंग और लीनियर गाइडेंस', 'ट्रुनियन आइसोलेशन' एडवांस्ड मॉडर्न टेक्नोलॉजी और स्पेशल टेक्नोलॉजी को अपनाया, जो X, Y, Z तीन-अक्ष साइनसोइडल वाइब्रेशन टेस्ट और ब्रॉडबैंड रैंडम वाइब्रेशन टेस्ट को पूरा कर सकता है, जिसे क्लासिकल (हाफ - साइन) पल्स और शॉक रिस्पांस स्पेक्ट्रम टेस्ट द्वारा पूरा किया जाना है। यह राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण, संचार, घरेलू उपकरण और अन्य क्षेत्रों में व्यापक रूप से उपयोग किया जाता है।
(1) रेटेड बल: साइन बल 10000N; रैंडम बल 10000N; शॉक बल 20000N;
(2) आवृत्ति रेंज: 3Hz से 3000Hz, फिक्स्ड फ्रीक्वेंसी, स्वीप बैक एंड फोर्थ, साइन, रैंडम, शॉक
(3) स्वीप-फ्रीक्वेंसी मोड: लीनियर, लॉगरिदमिक, स्वीप बैक एंड फोर्थ, फिक्स्ड फ्रीक्वेंसी
(4) स्वीप-फ्रीक्वेंसी टाइम्स: 1 से 32767
(5) स्वीप-फ्रीक्वेंसी टाइम: फिक्स्ड फ्रीक्वेंसी/सिंगल 1-3600mins, स्वीप-फ्रीक्वेंसी कर्व्स प्रदर्शित किए जा सकते हैं।
(6) मैक्स. त्वरण 1000m/s2 (गैर-लोड)
(7) मैक्स. गति: 1.8/s
(8) मैक्स. विस्थापन: 51mmp-p (गैर-लोड), डबल पीक
(9) इम्पैक्ट डिस्प्लेसमेंट: 51mm
(10) मूविंग कॉइल का वजन: 14kg
(12) वाइब्रेशन वेव: साइन, रैंडम, शॉक
(13) मूविंग कॉइल का व्यास: Φ240 mm
(14) वाइब्रेशन सिस्टम डायमेंशन: W1060xH750xD845mm
(15) वाइब्रेशन सिस्टम वजन: 960KG

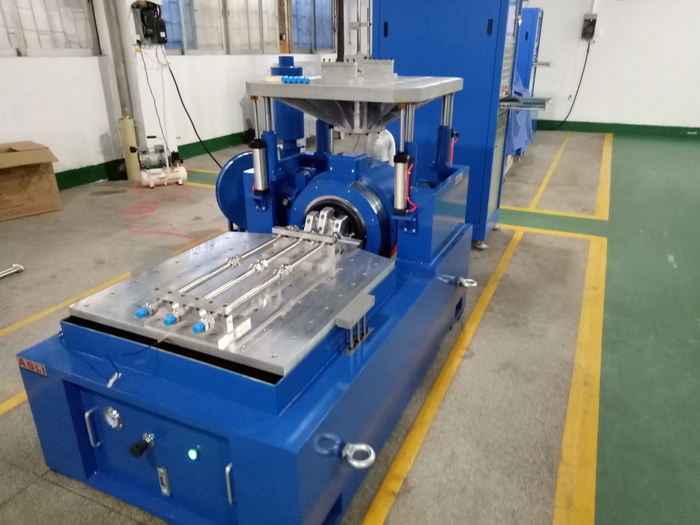

(16) 600mm*600mm वर्टिकल एक्सपैंडर और 600*600mm हॉरिजॉन्टल स्लिप टेबल
तकनीकी पैरामीटर:
| नाम | पैकिंग वाइब्रेशन टेबल/ऑटो पार्ट्स के लिए वाइब्रेशन टेबल टेस्टर | ||||||||
| मॉडल | रेटेड साइन फोर्स (N) | रेटेड रैंडम फोर्स (N) | फ्रीक्वेंसी रेंज (Hz) | रेटेड एक्सेलेरेशन (m/s2) | रेटेड स्पीड (m/s) | रेटेड डिस्प्लेसमेंट (p-p)mm | मैक्स. लोडिंग (Kg) | मूविंग कॉइल (Kg) | मूविंग कॉइल का डायमेंशन (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
(1) वाइब्रेशन जनरेटर 1 सेट
(2) वाइब्रेशन कंट्रोलर 1 सेट
(3) कम्युनिकेशन कनेक्शन चैंबर 1 सेट
(4) DA-10 पावर एम्पलीफायर 1 सेट
(5) एक्साइटेशन पावर 1 पीसी
(7) ड्राइवर सॉफ्टवेयर 1 सेट
(8) कूलिंग सिस्टम 1 सेट
(9) इंडस्ट्रियल कंप्यूटर 1 सेट
(10) कलर प्रिंटर 1 सेट (वैकल्पिक)
(11) एक्सेलेरेशन सेंसर (आउटपुट लाइन सहित) 1 पीसी
(12) वाइब्रेशन फिक्स्चर 1 सेट (वैकल्पिक, टेस्ट सैंपल के अनुसार
डिजिटल वाइब्रेशन कंट्रोलर
वाइब्रेशन कंट्रोलर हमारी कंपनी द्वारा नवीनतम डिजाइन है जो अंतरराष्ट्रीय उन्नत डिस्ट्रिब्यूटेड सिस्टम आर्किटेक्चर को अपनाता है, और इसका कोर TI कंपनी का नवीनतम TMS320 सीरीज 32-बिट फ्लोटिंग-पॉइंट हाई-स्पीड प्रोसेसर है। टेस्ट रिपोर्ट वर्ड में स्वचालित रूप से जेनरेट होती है। टेस्टिंग के दौरान या बाद में, टेस्ट रिपोर्ट को एडिट किया जा सकता है, और फिर स्वचालित रूप से या मैन्युअल रूप से जेनरेट किया जा सकता है।
XYZ एक्सिस इलेक्ट्रोमैग्नेटिक हॉरिजॉन्टल और वर्टिकल वाइब्रेशन रैंडम वाइब्रेशन टेस्टिंग इक्विपमेंट के बारे में किसी भी संदेह या आवश्यकता के लिए कृपया मुझसे संपर्क करने में संकोच न करें।
