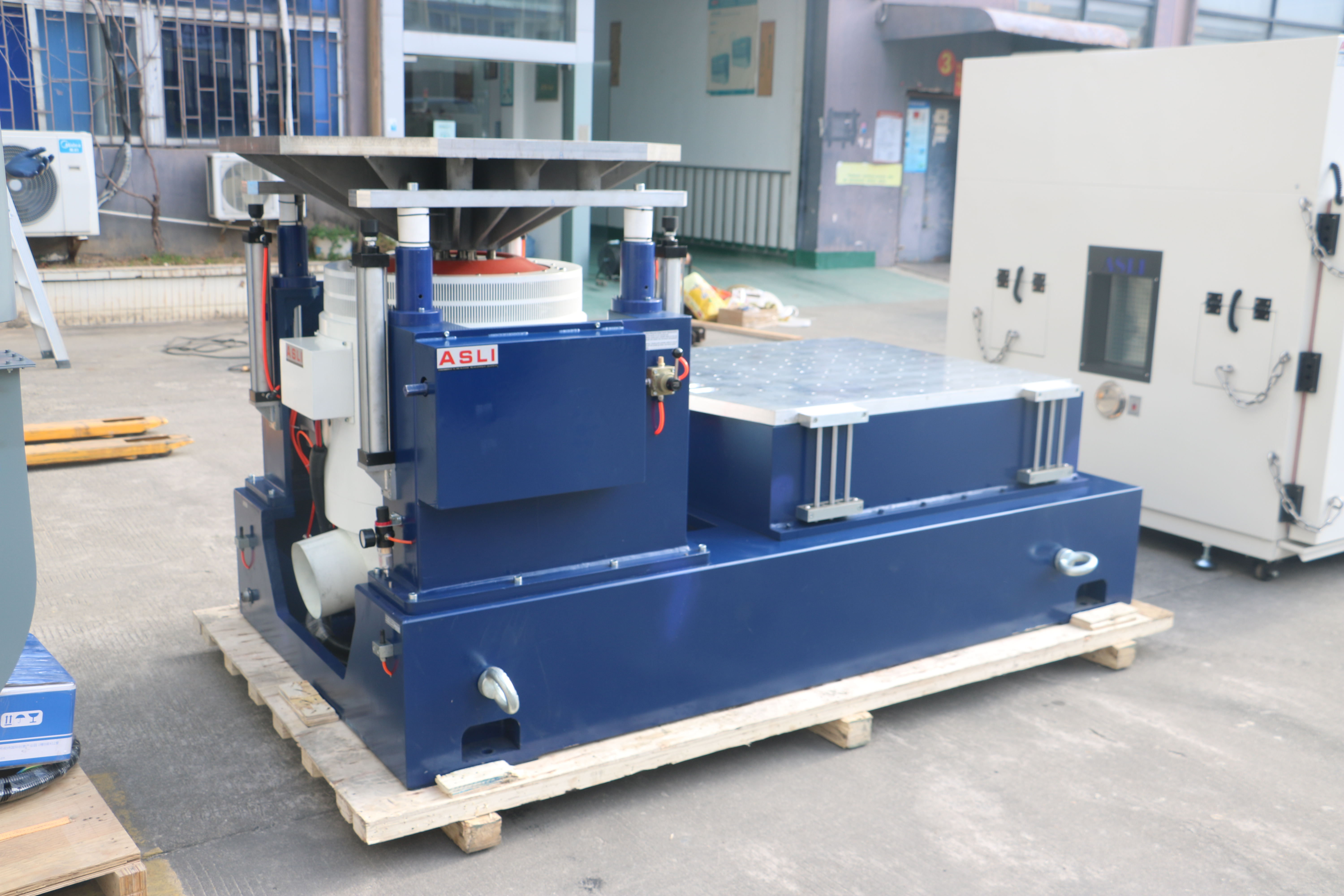

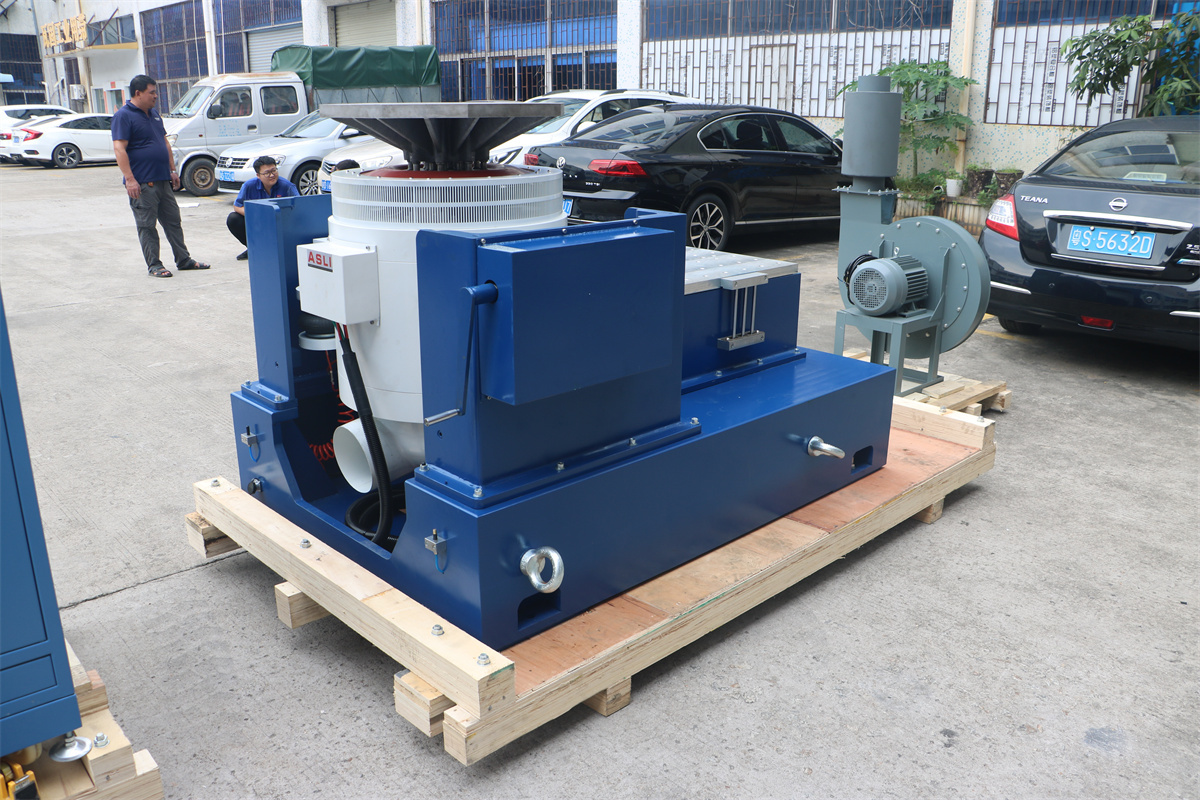

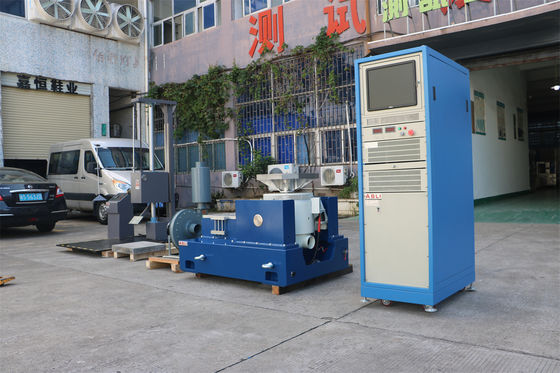

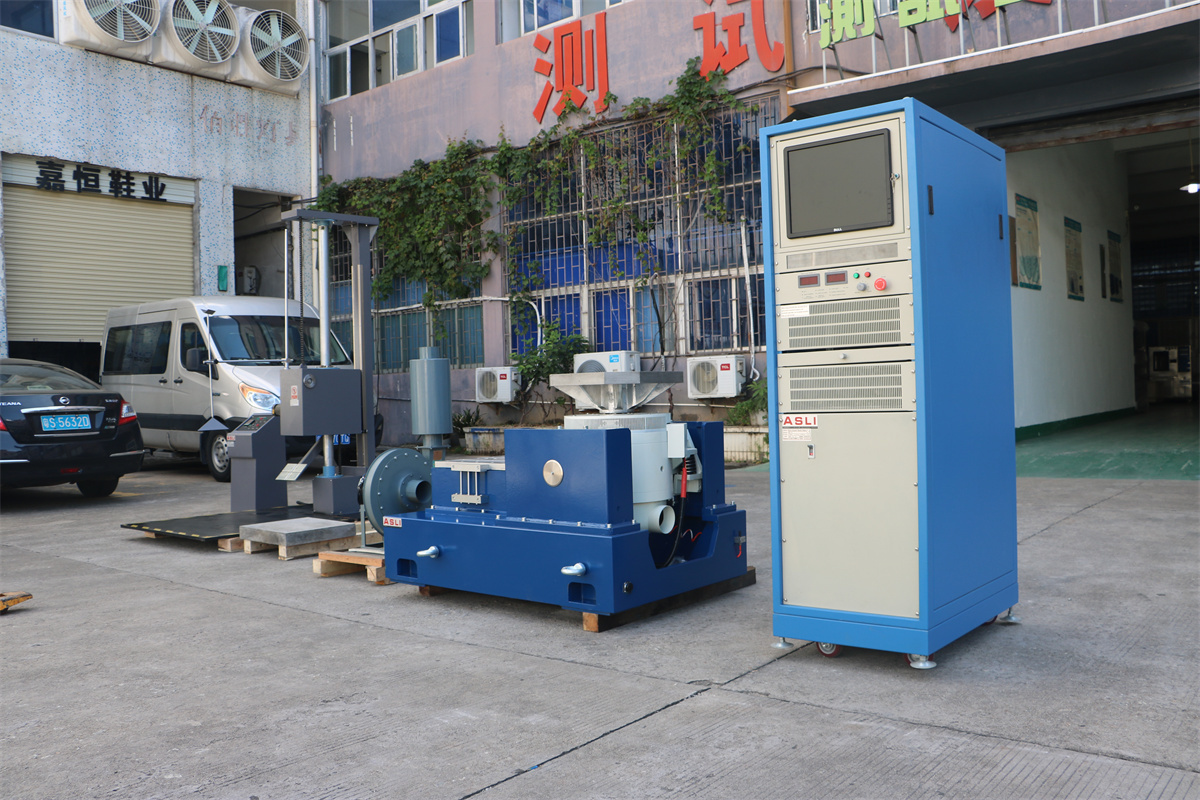

इलेक्ट्रो-डायनेमिक हाई फ़्रीक्वेंसी वाइब्रेशन शेकर टेस्ट सिस्टम
vibration test equipment ES-20.pdf
वाइब्रेशन टेस्ट क्यों ज़रूरी है
समझना मुश्किल नहीं है कंपन मशीनरी सिस्टम या संरचनाओं के स्थायित्व और विश्वसनीयता को प्रभावित कर सकता है और क्षति, असामान्य रूप से रुकने और विनाशकारी विफलताओं जैसी समस्याएं पैदा कर सकता है। इन समस्याओं को होने से रोकने के लिए कंपन माप एक महत्वपूर्ण उपाय है

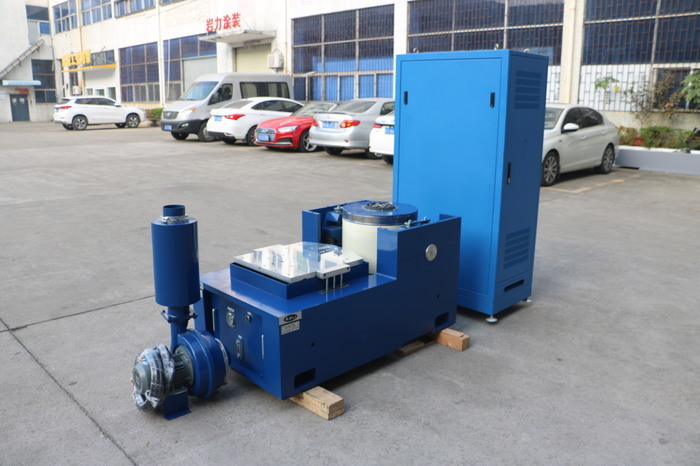

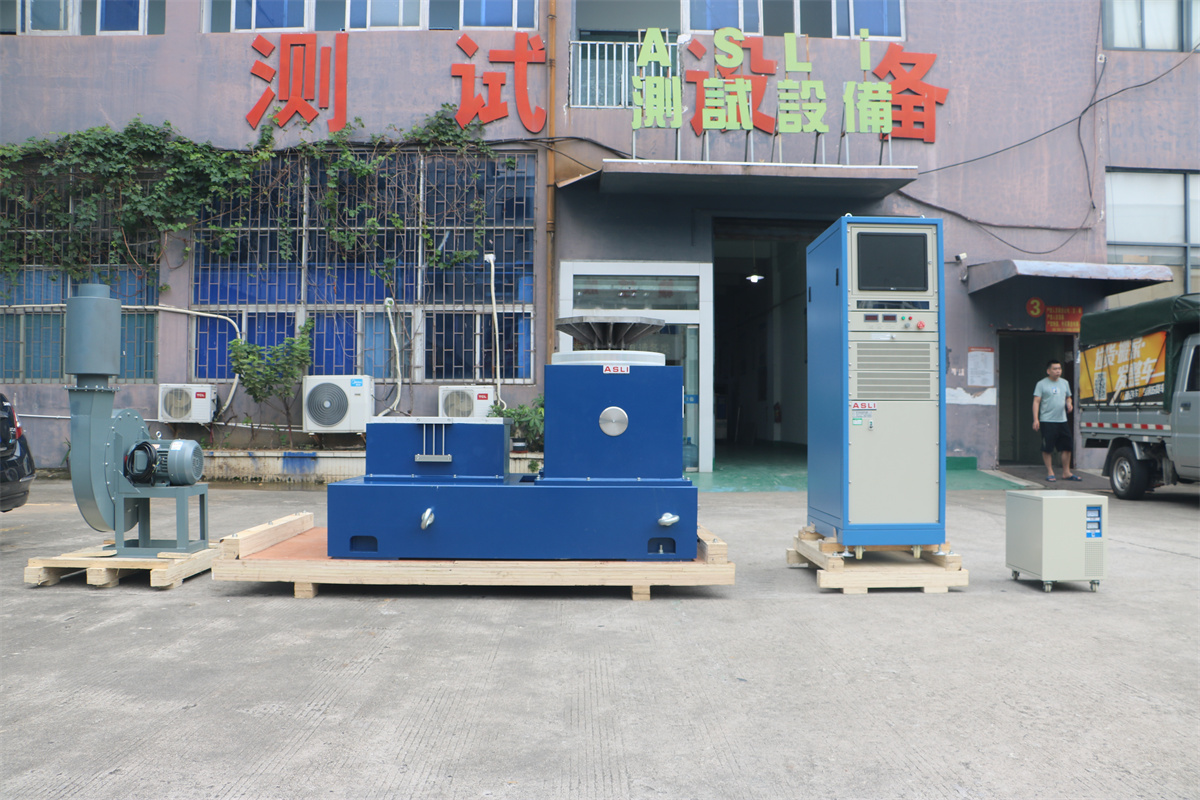

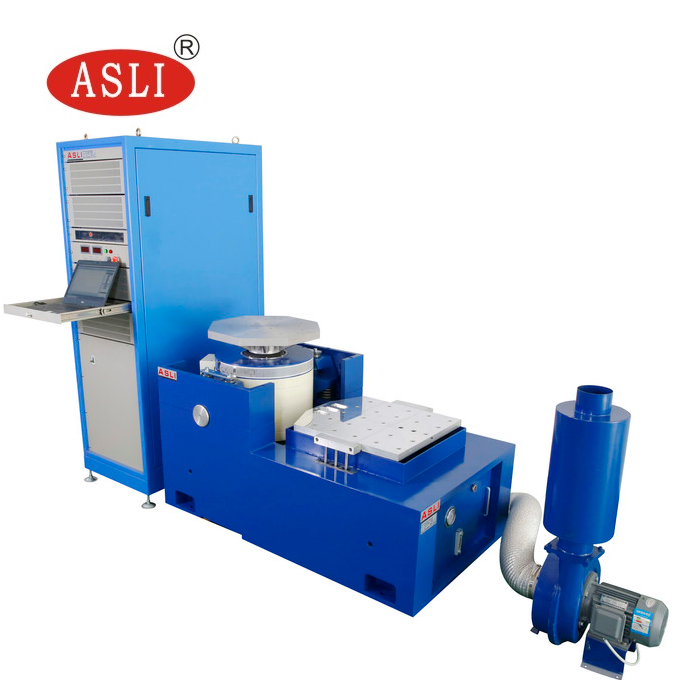

टेस्ट सिस्टम संरचना
1. एक-टुकड़ा क्षैतिज कंपन जनरेटर
2. वर्टिकल विस्तार टेबल
3. मफलर के साथ कूलिंग फैन
4. डिजिटल स्विचिंग पावर एम्पलीफायर
5. मल्टी-फ़ंक्शन वाइब्रेशन कंट्रोल मेजरिंग इंस्ट्रूमेंट।
विशेष विवरण
| नाम | इलेक्ट्रो-डायनेमिक हाई फ़्रीक्वेंसी वाइब्रेशन शेकर टेस्ट सिस्टम | ||||||||
| मॉडल | रेटेड साइन फोर्स (N) | रेटेड रैंडम फोर्स (N) | फ़्रीक्वेंसी रेंज (Hz) | रेटेड एक्सीलरेशन (m/s2) | रेटेड स्पीड (m/s) | रेटेड डिस्प्लेसमेंट (p-p)mm | अधिकतम लोडिंग (Kg) | मूविंग कॉइल (Kg) | मूविंग कॉइल का आयाम (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
यदि आपके पास इलेक्ट्रो-डायनेमिक हाई फ़्रीक्वेंसी वाइब्रेशन शेकर टेस्ट सिस्टम के बारे में कोई संदेह या आवश्यकता है, तो कृपया बेझिझक हमसे संपर्क करें।
