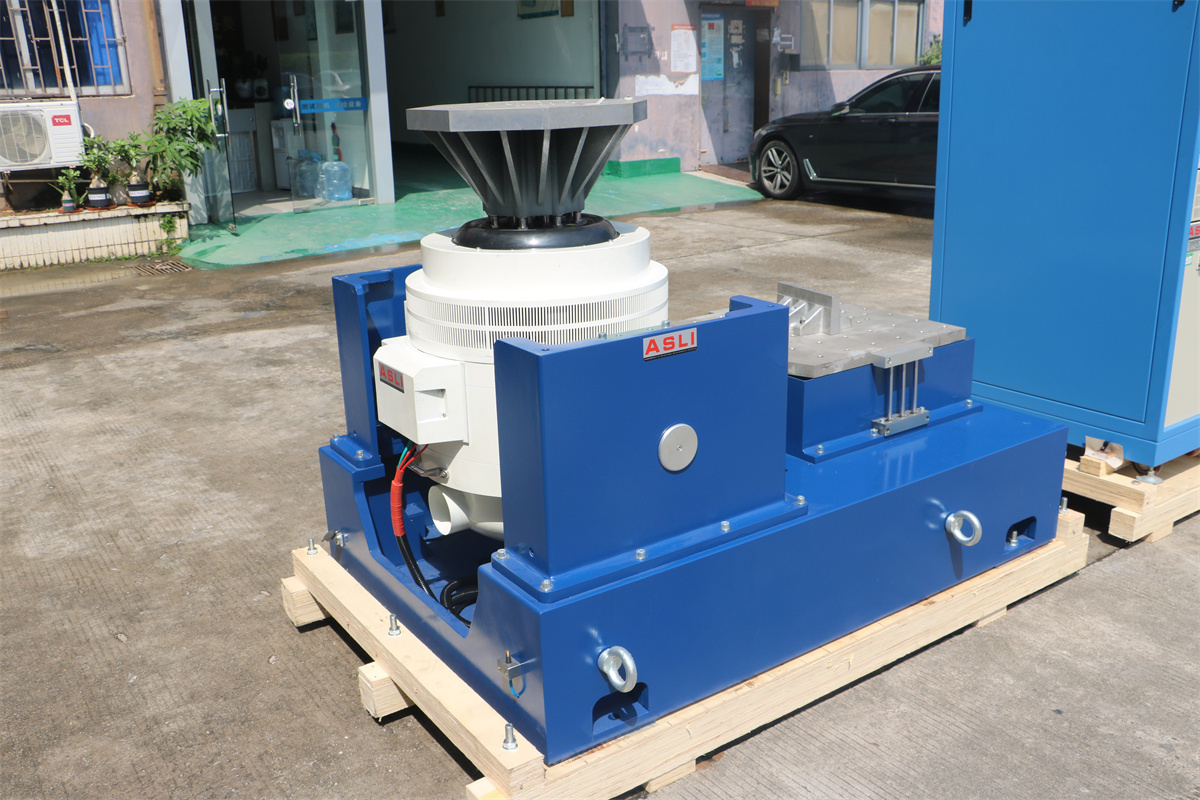

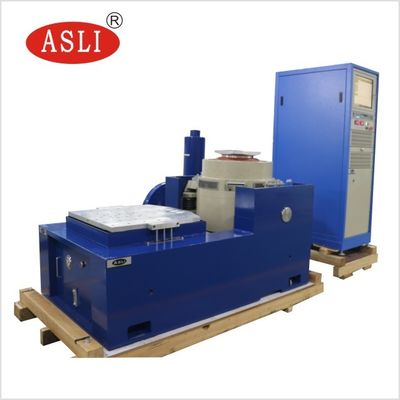

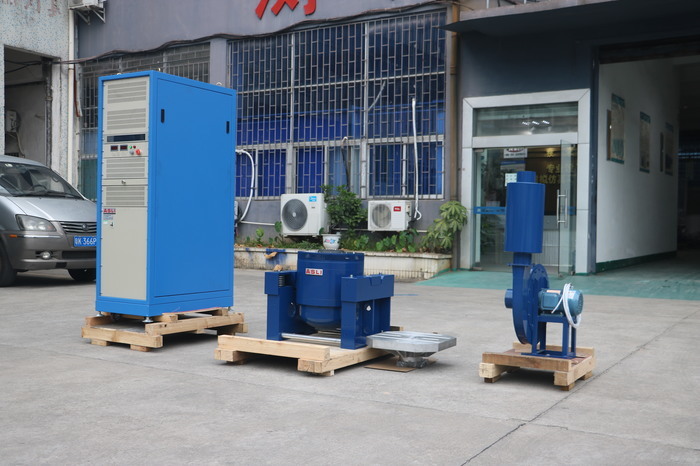

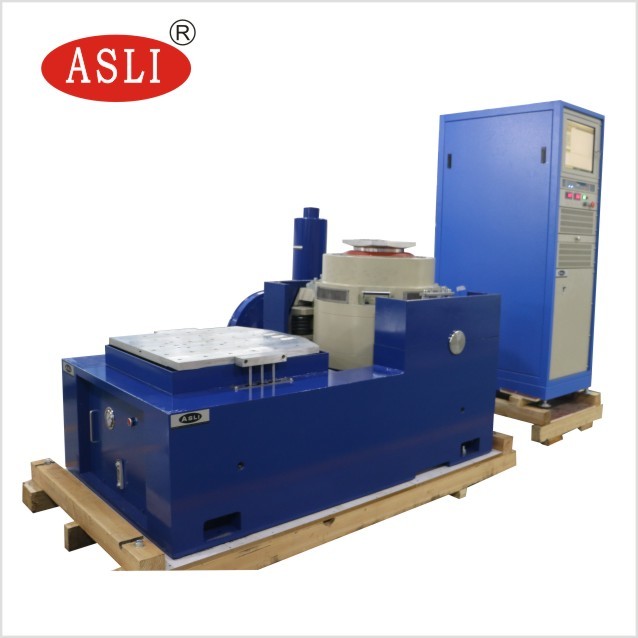

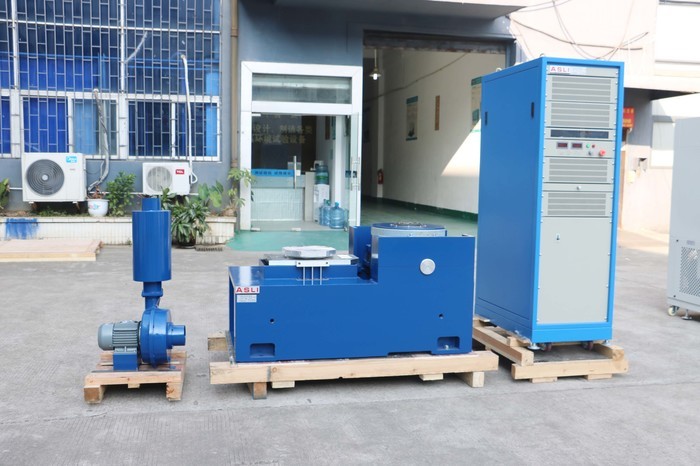

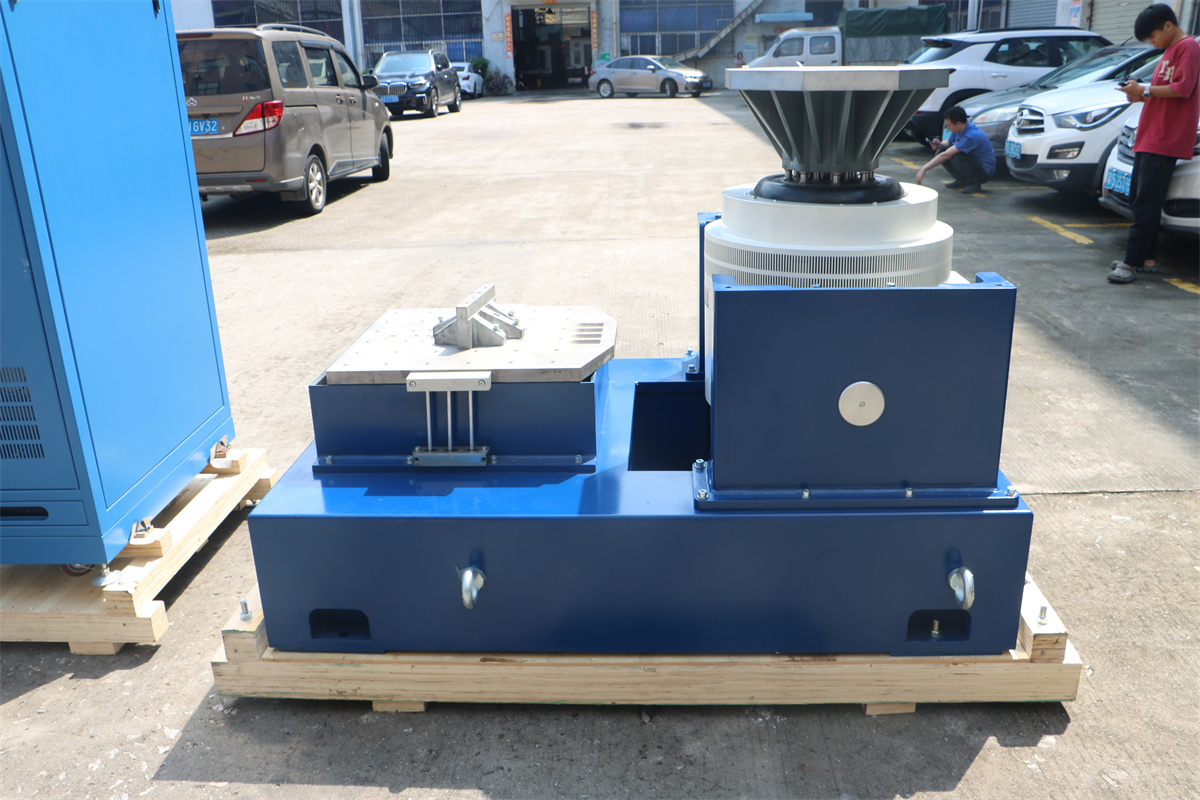

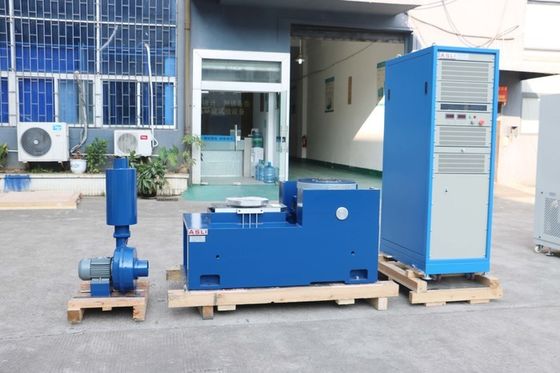

क्षैतिज टेबल के साथ परिवहन सिमुलेशन उच्च आवृत्ति विद्युत चुम्बकीय कंपन शेकर
कंपन परीक्षण प्रणाली निम्नलिखित परीक्षण मानकों को पूरा कर सकती है:
MIL-STD, DIN, ISO, ASTM, IEC, ISTA, NASA, GB, GJB, JIS, BS आदि।
अनुप्रयोग
उच्च आवृत्ति कंपन परीक्षण मशीन / वर्टिकल शेकर सिस्टम IEC ISTA MIL STD टेस्ट स्टैंडर्ड के लिए लागू होता है 'डबल-मैग्नेटिक सर्किट स्ट्रक्चर', 'सेल्फ-जेनरेटेड स्केलेटन एक्शन सर्कल्स', 'एयरबोर्न सपोर्ट' और 'रोलर बेयरिंग और लीनियर गाइडेंस', 'ट्रूनियन आइसोलेशन' उन्नत आधुनिक तकनीक और विशेष तकनीक को अपनाता है, जिसे X, Y, Z तीन-अक्ष साइनसोइडल कंपन परीक्षण और ब्रॉडबैंड रैंडम कंपन परीक्षण में पूरा किया जा सकता है, जिसे क्लासिकल (आधा - साइन) पल्स और शॉक रिस्पांस स्पेक्ट्रम परीक्षण द्वारा पूरा किया जाना है। इसका व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण, संचार, घरेलू उपकरणों और अन्य क्षेत्रों में उपयोग किया जाता है।
तकनीकी पैरामीटर:
| सिस्टम विनिर्देश | |||
| सिस्टम मॉडल: | ES- 60 | ||
| आवृत्ति रेंज: | 3~3500 | ||
| रेटेड बल | साइन N | 60000 | |
| रैंडम N | 60000 | ||
| शॉक N | 120000 | ||
| अधिकतम त्वरण। | साइन (m/s2) | 1000 | |
| रैंडम (m/s2 rms) | 1000 | ||
| शॉक (m/s2) | 2000 | ||
| अधिकतम वेग। | साइन (m/s2) | 1.8 | |
| शॉक (m/s2) | 1.8 | ||
| अधिकतम विस्थापन। | अधिकतम यात्रा मिमी (पी-पी) |
51 | |
| मूविंग कॉइल | 60kgs | ||
| मूविंग कॉइल का आयाम | व्यास 40 मिमी | ||
| वर्टिकल टेबल का आकार अनुकूलित | परीक्षण के अनुसार चयन करें | ||
| क्षैतिज टेबल का आकार अनुकूलित आकार | परीक्षण के अनुसार सेट करें | ||
| अधिकतम भार: | 800kgs | ||
| नाम | ऑटो पार्ट्स के लिए पैकिंग वाइब्रेशन टेबल/वाइब्रेशन टेबल टेस्टर | ||||||||
| मॉडल | रेटेड साइन फोर्स (N) | रेटेड रैंडम फोर्स (N) | आवृत्ति रेंज (Hz) | रेटेड त्वरण (m/s2) | रेटेड स्पीड (m/s) | रेटेड विस्थापन (p-p)mm | अधिकतम लोडिंग (Kg) | मूविंग कॉइल (Kg) | मूविंग कॉइल का आयाम (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
विदेशी सेवा:
यदि आपको क्षैतिज टेबल के साथ परिवहन सिमुलेशन उच्च आवृत्ति विद्युत चुम्बकीय कंपन शेकर के बारे में अधिक जानकारी चाहिए, तो कृपया अपनी पूछताछ भेजने में संकोच न करें।
