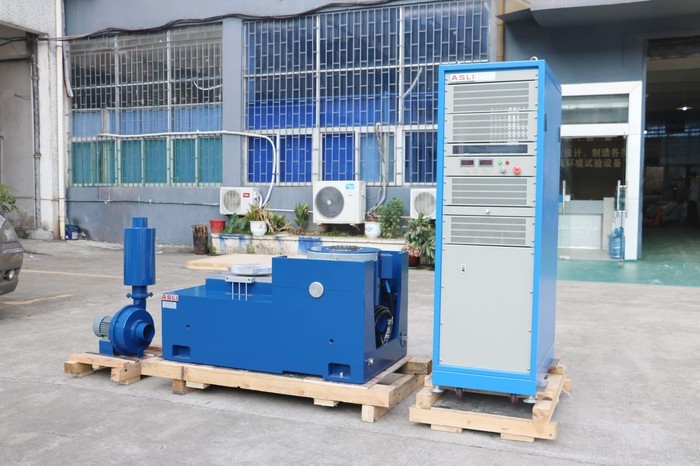

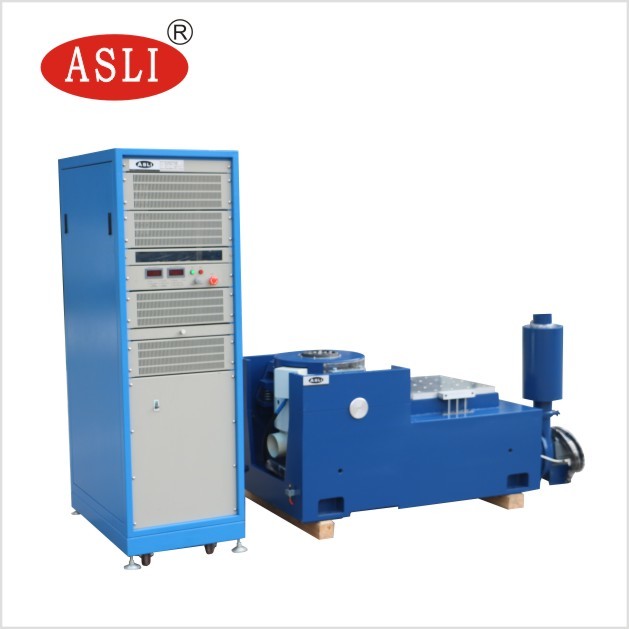

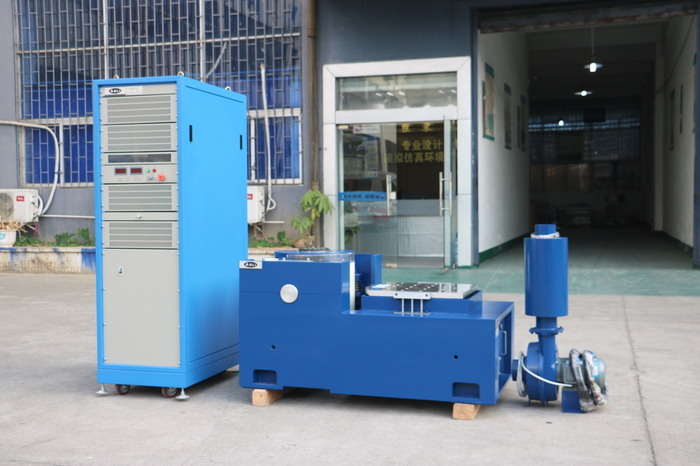

उच्च आवृत्ति इलेक्ट्रोडायनामिक शेकर कंपन परीक्षण बेंच
Product Details
| SINE FORCE: | 30000N | speed: | 1.8m/s |
|---|---|---|---|
| vibration direction: | vertical horizontal | application: | Battery Pack |
| frequency: | 3~2500hz | power: | 380v 3 phase |
| displacement: | 75mm | function: | Sine Random |
| प्रमुखता देना |
उच्च आवृत्ति इलेक्ट्रोडायनामिक शेकर,वारंटी के साथ कंपन परीक्षण बेंच,विद्युत गतिज कंपन परीक्षण उपकरण |
||
Product Description
हम इलेक्ट्रोडायनामिक हाई फ्रीक्वेंसी वाइब्रेशन शेकर सीरीज उत्पादों के निर्माता हैं। हमारे सिस्टम उन्नत आधुनिक तकनीकों को अपनाते हैं जिनमें डबल-मैग्नेटिक सर्किट संरचना, सेल्फ-जेनरेटेड स्केलेटन एक्शन सर्कल, एयरबोर्न सपोर्ट, रोलर बेयरिंग और लीनियर गाइडेंस, और ट्रूनियन आइसोलेशन शामिल हैं। ये उत्पाद X, Y, Z तीन-अक्ष साइनसोइडल वाइब्रेशन टेस्ट और ब्रॉडबैंड रैंडम वाइब्रेशन टेस्ट, साथ ही क्लासिकल पल्स टेस्ट (हाफ-साइन, ट्रेपेज़ॉइडल, सॉटूथ वेव) और शॉक रिस्पांस स्पेक्ट्रम टेस्ट कर सकते हैं। इनका व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण, और घरेलू उपकरण उद्योगों में उपयोग किया जाता है।
| मॉडल | रेटेड साइन फोर्स (N) | रेटेड रैंडम फोर्स (N) | फ्रीक्वेंसी रेंज (Hz) | रेटेड एक्सेलेरेशन (m/s²) | रेटेड स्पीड (m/s) | रेटेड डिस्प्लेसमेंट (p-p) mm | मैक्स. लोडिंग (Kg) | मूविंग कॉइल (Kg) | मूविंग कॉइल का आयाम (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- अच्छी तरह से डिज़ाइन किया गया डायनामिक सर्कल स्केलेटन, उच्च स्टेज एक्सियल रेजोनेंस फ्रीक्वेंसी के साथ।
- टू-मैग्नेटिक सर्किट, कम मैग्नेटिक फ्लक्स लीकेज, कॉम्पैक्ट और रैशनल स्ट्रक्चर।
- रॉकर रॉड रोलर बेयरिंग, सीधी और आयात-उन्मुख कंपोजिट बॉडी स्टिफनेस ओरिएंटेशन, एक्सेंट्रिक लोड क्षमता के साथ।
- हार्मोन के उपयोग के लिए समर्पित ट्रूनियन आइसोलेशन फाउंडेशन, सुविधाजनक मोबाइल इंस्टॉलेशन के साथ।
- एडवांस्ड टेक्नोलॉजी मूव-अराउंड सिस्टम डायनामिक सर्कल की उच्च विश्वसनीयता सुनिश्चित करता है।

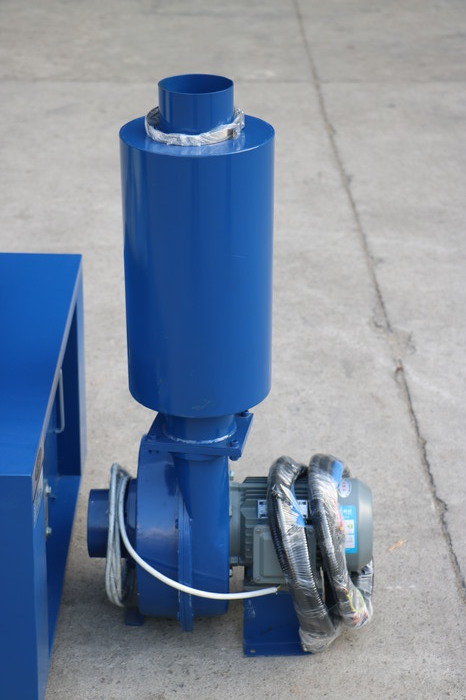

- नई डक्ट डिज़ाइन कूलिंग प्रभाव को बढ़ाती है।
- बेयरिंग स्मॉल बैलून की स्टैटिक स्टिफनेस और डायनामिक स्टिफनेस वाइब्रेशन टेबल की क्षमता बढ़ाती है और लो-फ्रीक्वेंसी परफॉर्मेंस में सुधार करती है।
- रेटेड फोर्स: साइन फोर्स 3000N; रैंडम फोर्स 3000N; शॉक फोर्स 6000N।
- फ्रीक्वेंसी रेंज: 3Hz से 3500Hz; फिक्स्ड फ्रीक्वेंसी, स्वीप बैक एंड फोर्थ, साइन, रैंडम, शॉक।
- स्वीप-फ्रीक्वेंसी मोड: लीनियर, लॉगरिदमिक, स्वीप बैक एंड फोर्थ, फिक्स्ड फ्रीक्वेंसी।
- स्वीप-फ्रीक्वेंसी टाइम्स: 1 से 32767।
- स्वीप-फ्रीक्वेंसी टाइम: फिक्स्ड फ्रीक्वेंसी / सिंगल 1–3600 मिनट; स्वीप-फ्रीक्वेंसी कर्व्स प्रदर्शित किए जा सकते हैं।
- मैक्स. एक्सेलेरेशन: 1000 m/s² (नॉन-लोड)।
- मैक्स. स्पीड: 1.6 m/s।
- मैक्स. डिस्प्लेसमेंट: 25 mm p-p (नॉन-लोड), डबल पीक।
- इम्पैक्ट डिस्प्लेसमेंट: 25 mm।
- मूविंग कॉइल का वजन: 3.5 kg।
- वाइब्रेशन डायरेक्शन: वर्टिकल।
- वाइब्रेशन वेव: साइन, रैंडम, शॉक।
- मूविंग कॉइल का व्यास: φ150 mm।
- वाइब्रेशन सिस्टम डायमेंशन: W750 × H599 × D680 mm।
- वाइब्रेशन सिस्टम वेट: 490 kg।
- डबल मैग्नेटिक सर्किट स्ट्रक्चर उच्च मैग्नेटिक फील्ड इंटेंसिटी सुनिश्चित करता है और फ्लक्स लीकेज को कम करता है। एक विशेष डीगॉसिंग स्ट्रक्चर फ्लक्स लीकेज को 1 mT से नीचे कम कर सकता है।
- यू-टाइप स्प्रिंग, रोलर्स, और लीनियर बेयरिंग डिफ्लेक्टिंग लोड के खिलाफ मजबूत प्रतिरोध प्रदान करते हैं।

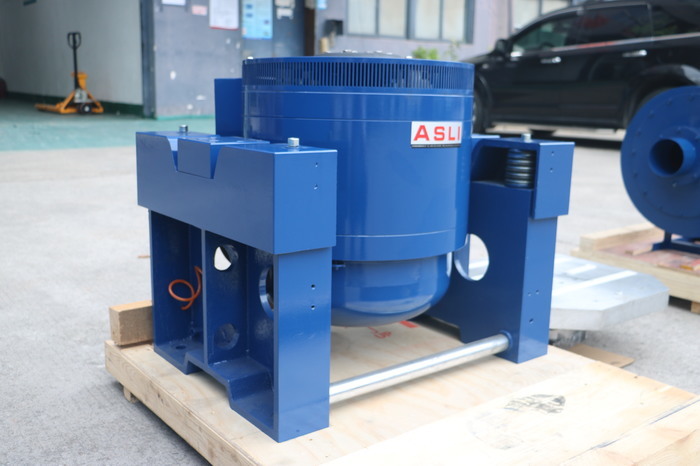

- वाइब्रेशन आइसोलेशन के लिए एयर स्प्रिंग का उपयोग किया जाता है। वाइब्रेशन सिस्टम भारी लोड के साथ भी स्थिर रूप से काम करता है; किसी विशेष फाउंडेशन की आवश्यकता नहीं है।
- वाइब्रेशन टेस्टर के ओवर-थर्मल, ओवर-लोड, ओवर-करंट, ओवर-वोल्टेज, और ओवर-डिस्प्लेसमेंट के लिए सुरक्षा उपकरण प्रदान किए जाते हैं। इलेक्ट्रिकल नेटवर्क प्रोटेक्शन डिवाइस ओवर-वोल्टेज, अंडर-वोल्टेज, और लैकिंग फेज को कवर करते हैं। ड्राइव पावर प्रोटेक्शन में करंट-लिमिटिंग, सॉफ्ट-स्टार्ट, ओवर-टेम्परेचर, शॉर्ट-करंट, और मॉड्यूल फॉल्ट प्रोटेक्शन शामिल हैं।
- साइन, रैंडम, और इम्पैक्ट एनवायर्नमेंटल टेस्ट को पूरा कर सकता है।
- इस सिस्टम की वोल्टेज फ्लक्चुएशन के लिए कम आवश्यकताएं हैं; ≤±10% स्वीकार्य है।
- इस सिस्टम की ग्राउंडिंग रेजिस्टेंस के लिए कम आवश्यकताएं हैं; ≤4Ω स्वीकार्य है।
- उच्च विश्वसनीयता, विशेष रूप से लंबे समय तक चलने के लिए उपयुक्त।
- एक छोटे लोडिंग बेंच के भीतर, उच्च एक्सेलेरेशन और वर्किंग फ्रीक्वेंसी प्राप्त की जाती है, जिससे पूरे मशीन बेंच की लोडिंग क्षमता और परफॉर्मेंस में सुधार होता है।
- हॉरिजॉन्टल बेंच और वाइब्रेशन बेंच एक इंटीग्रल टाइप हैं, जिनमें परफेक्ट स्ट्रक्चर और सुविधाजनक इंस्टॉलेशन और एडजस्टमेंट है।
- स्टैटिक प्रेशर ट्रैक, V-शेप, स्लोप-रेसिस्टेंट और बायस-लोडिंग रेसिस्टेंट क्षमता के साथ। बिल्ट-इन ऑयल पंप, अच्छा स्ट्रक्चर, और आसान ऑपरेशन।
| मॉडल | बेंच साइज (mm) | फ्रीक्वेंसी रेंज (Hz) | मूविंग पार्ट्स का वजन (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
वीटी वर्टिकल एक्सटेंडेड-बेंच और निर्दिष्ट क्लैंप को सटीक रूप से गणना की जाती है और पूरी तरह से डिज़ाइन किया जाता है ताकि ग्राहक को परफेक्ट स्ट्रक्चर, उच्च-गुणवत्ता वाली सामग्री और कारीगरी के अनुसार सर्वोत्तम प्रदर्शन प्राप्त हो सके।
| मॉडल | वजन (kg) | मैक्स. फ्रीक्वेंसी (Hz) | बेंच साइज |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (राउंड बेंच) | 220 | 350 | φ1200 |
यदि आपके पास हाई फ्रीक्वेंसी इलेक्ट्रोडायनामिक शेकर वाइब्रेशन टेस्ट बेंच के बारे में कोई पूछताछ है, तो कृपया बेझिझक हमसे संपर्क करें।
