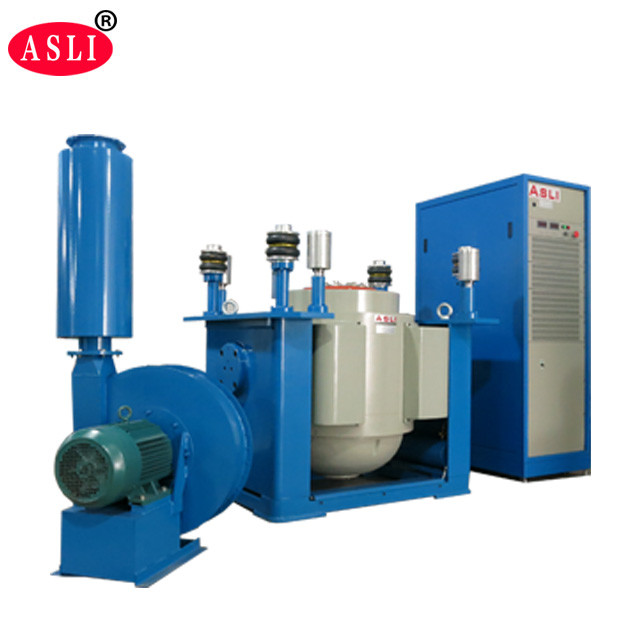

MIL-STD 202 के साथ उच्च आवृत्ति इलेक्ट्रोडायनामिक शेकर कंपन परीक्षण उपकरण
कंपन प्रणाली ((ES-10))
1 औद्योगिक विद्युत गतिज कंपन शकर के साथ तकनीकी मापदंडों :
(1) नामित बलः साइन बल 10000N; यादृच्छिक बल 10000N; झटका बल 10000N;
(2) आवृत्ति रेंजः 5 हर्ट्ज से 3500 हर्ट्ज तक, स्थिर आवृत्ति, आगे और पीछे झांकना, साइन, यादृच्छिक, झटका
(3) स्वीप-फ्रीक्वेंसी मोडः रैखिक, लघुगणकीय, आगे और पीछे स्वीप, निश्चित आवृत्ति
(4) स्वीप-फ्रीक्वेंसी टाइम्सः 1 से 32767 तक।
(5) स्वीप-फ्रीक्वेंसी समयः फिक्स्ड फ्रीक्वेंसी/एकल 1-3600 मिनट, स्वीप-फ्रीक्वेंसी वक्र प्रदर्शित किए जा सकते हैं।
(6) अधिकतम त्वरण 1000 मीटर/सेकंड 2 (बिना भार के)
(7) अधिकतम गतिः 1.8 मीटर/सेकंड
(8) अधिकतम विस्थापन:51mmp-p (बिना भार के), डबल पीक
(9) प्रभाव विस्थापनः 51 मिमी
(10) चलती कॉइल का वजन: 14 किलोग्राम
(11) कंपन दिशाएंः ऊर्ध्वाधर + क्षैतिज कंपन
(12) कंपन तरंगः सीनस, यादृच्छिक, झटका
(13) चलती कॉइल का व्यास: Φ240 मिमी
(14) कंपन प्रणाली आयाम ((मिमी): W1046*H660*D783mm
(15) कंपन प्रणाली वजनः 900 किलोग्राम

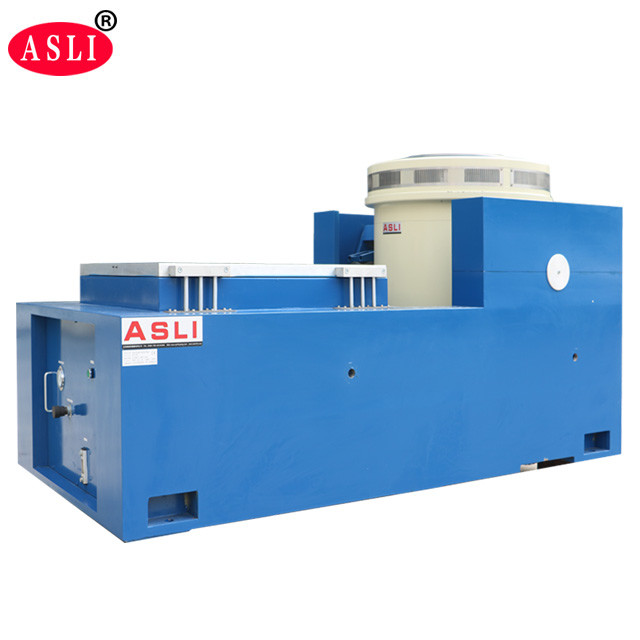

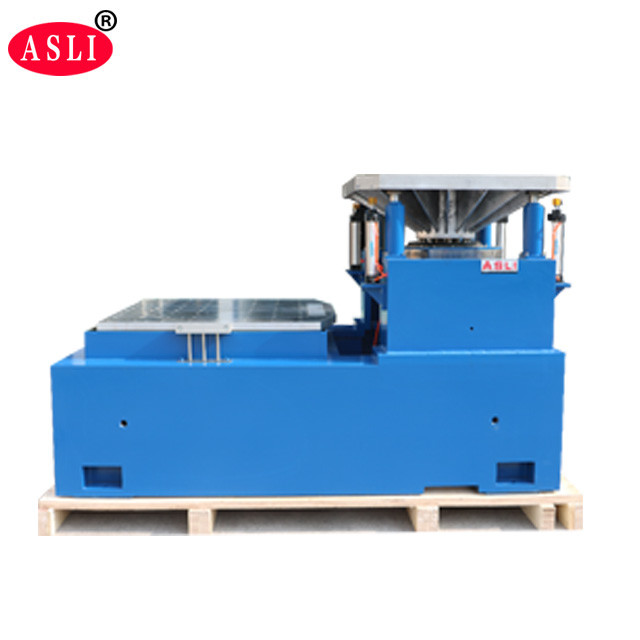

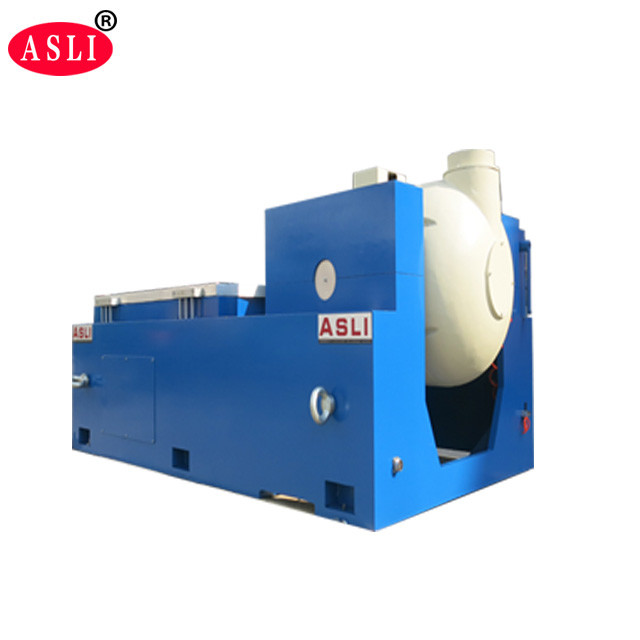

कंपन परीक्षण मशीन के बारे में क्षैतिज स्टैंड विशेषताएंः
छोटे लोडिंग बेंच के भीतर उच्च त्वरण और कार्य आवृत्ति का एहसास करने के लिए, पूरी मशीन बेंच की लोडिंग क्षमता और प्रदर्शन में सुधार।
क्षैतिज बेंच और कंपन बेंच एक अभिन्न प्रकार के होते हैं, जिनमें सही संरचना होती है, स्थापना और समायोजन में सुविधा होती है।
स्थिर दबाव ट्रैक, वी के आकार का, ढलान प्रतिरोधी और पूर्वाग्रह भार प्रतिरोधी क्षमता के साथ।
अंतर्निहित तेल पंप, अच्छी संरचना और आसान संचालन।
इलेक्ट्रोडायनामिक शेकर के तकनीकी मापदंड:
| मॉडल | नामित सीन बल (एन) |
आकस्मिक बल (एन) |
आवृत्ति रेंज (हर्ट्ज) |
नामित गति ((m/s) | नामित प्रतिस्थापन (पी-पी) मिमी |
अधिकतम भार (किलो) | चलती कॉइल (किग्रा) | आयाम चलती कॉइल ((मिमी) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
इलेक्ट्रो-डायनामिक शेकर के लिए आवेदन
हम विद्युत कंपन श्रृंखला उत्पादों के निर्माता हैं, 'डबल चुंबकीय सर्किट संरचना' को अपनाया, 'स्व-जनित कंकाल कार्रवाई सर्कल',"एयरबोर्न सपोर्ट" और "रोलर लेयरिंग और रैखिक मार्गदर्शन""ट्रूनियन आइसोलेशन" उन्नत आधुनिक तकनीक
और विशेष प्रौद्योगिकी, एक्स, वाई, Z तीन-अक्ष साइनसॉइडल कंपन परीक्षण और ब्रॉडबैंड यादृच्छिक कंपन परीक्षण में पूरा किया जा सकता है, पूरा किया जा करने के लिए
उच्च आवृत्ति कंपन परीक्षक व्यापक रूप से प्रयोग किया जाता है
राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण, संचार,
घरेलू उपकरणों और अन्य क्षेत्रों के लिए। --- औद्योगिक शेकर कंपन परीक्षक
आधा साइनस वेव शॉक परीक्षणकी विशेषताएंः
1उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन गतिशील सर्कल कंकाल।
2दो-चुंबकीय सर्किट, चुंबकीय प्रवाह रिसाव कम, कॉम्पैक्ट संरचना और तर्कसंगत।
3रॉकर रॉड रोलर बीयरिंग सीधे और आयात उन्मुख कम्पोजिट बॉडी कठोरता अभिविन्यास, सनकी भार क्षमता।
4. ट्र्यूनियन आइसोलेशन फाउंडेशन हार्मोन उपयोग के लिए समर्पित, मोबाइल सुविधा की स्थापना।
5उन्नत प्रौद्योगिकी प्रणाली के चारों ओर घूमने के लिए उच्च विश्वसनीयता के गतिशील चक्र सुनिश्चित करने के लिए।
6. नली का नया डिजाइन और शीतलन प्रभाव को बढ़ाना।
7स्थिर कठोरता, असर छोटे गुब्बारे की गतिशील कठोरता, कंपन तालिका क्षमता को बढ़ाने, कम आवृत्ति प्रदर्शन में सुधार।
कंपन परीक्षक मशीन के साथ स्थापित करें आवश्यकताः
(1) उपयोगकर्ताओं को उपकरण को स्थानांतरित करने के लिए फोर्कलिफ्ट और शिफ्टिंग टूल्स तैयार करना चाहिए क्योंकि यह बहुत भारी है, कृपया सुनिश्चित करें
उपकरण को अंदर जाने के लिए दरवाजा काफी बड़ा है
(2) मशीन का परिचालन वातावरण कमरे के तापमान के नीचे और अच्छी वेंटिलेशन के साथ होना चाहिए। हम दृढ़ता से काम के क्षेत्र में एयर कंडीशनर स्थापित करने का सुझाव देते हैं।मशीनों की अंतरिक्ष दूरी
बाएं/दाएं/पीछे की ओर न्यूनतम 700 मिमी, सामने न्यूनतम 1500 मिमी होना चाहिए।
बड़े बल विद्युत गतिशील कंपन शेकर प्रणाली के लिए पैकेजः
पीपी फिल्म पहले, और फिर मशीन और मामले के बीच 10 मिमी फोम, और बाहर मानक निर्यात प्लाईवुड मामले है।
